PCIe X16 werkt niet meer na monteren nieuwe koeltoren

[marcodeboer1986]

Hallo Tweakers,

Ik had laatst besloten om mijn processor over te klokken. Dit was niet een bijzonder probleem, maar hij werd nogal warm (85celcius +) onder matige stress.

Aangezien ik een redelijk oud systeem heb dacht ik: Als ik die koeler er dan toch af moet hebben voor koelpasta, zet er dan gelijk wat groters op.

Zo gezegd, zo gedaan. Maar nu het probleem: Ik heb mijn processor eruit gehad om deze schoon te maken, ding er weer in, beugels voor de nieuwe koeler erop, koeler erop, klaar. Maar nu krijg ik een VGA lampje en waarschuwing als ik mijn videokaart in de primaire PCIe slot doe. De secundaire doet het wel (de 4x).

Kan het zijn dat ik de processor op 1 of andere manier niet goed geplaatst heb? Is er iets gereset?

Ik hoor graag uw gedachten.

Alvast bedankt.

Thermalright Peerless Assassin 120 SE
Intel i7 9700K
MSI MPG Z390 gaming plus
Intel Arc B580
G.Skill Aegis F4-3200C16D-32GIS x2

[nelizmastr]

Er kan vuil op een pin in de socket of pad van de cpu zitten die ervoor verantwoordelijk is.

Ook kan de koeler te strak zitten, draai de montageschroeven eens een kwartslag los.

[99ruud99]

Ik gok ook op vuil tussen cpu en socket - bijvoorbeeld wat oude koelpasta. (Dat spul geleid niet, dus dan werkt de pin niet).

[marcodeboer1986]

nelizmastr schreef op vrijdag 12 september 2025 @ 07:28:
Er kan vuil op een pin in de socket of pad van de cpu zitten die ervoor verantwoordelijk is.

Ook kan de koeler te strak zitten, draai de montageschroeven eens een kwartslag los.

Ik weet vrij zeker dat ik heel schoon gewerkt heb. Maar ik heb ook te weinig ervaring om te weten hoe gevoelig zo'n socket is voor momentum aan de schroeven van de koeler e.d. Die ga ik dus eerst even proberen.

Ik laat het wel even horen als het gelukt is, of als ik er niet uit kom.

[marcodeboer1986]

99ruud99 schreef op vrijdag 12 september 2025 @ 08:34:
Ik gok ook op vuil tussen cpu en socket - bijvoorbeeld wat oude koelpasta. (Dat spul geleid niet, dus dan werkt de pin niet).

Ik ga eerst even kijken naar wat ow bovenbuurman zegt. Want ik weet namelijk dat ik heel schoon gewerkt heb. Misschien kan ik de onderkant van de CPU nog even droog poetsen na het ontvetten? Ik heb de tafel even vrij gemaakt.

Als er verder vragen komen laat het even horen

[marcodeboer1986]

Ok, ik ben een tijdje bezig geweest. Hier volgen wat foto's: (Ik heb er een hel aan om op mijn telefoon te typen)

[freaky35]

socket lijkt er niet vlekkeloos uit te zien, maak nog maar eens een heel goede scherpe foto

[marcodeboer1986]

freaky35 schreef op vrijdag 12 september 2025 @ 14:11:
socket lijkt er niet vlekkeloos uit te zien, maak nog maar eens een heel goede scherpe foto

Ik heb alles net weer in elkaar gezet. Geloof me, er is geen reden om te denken dat er iets kapot zou zijn, of geen contact maakt, verbrand is oid.

[marcodeboer1986]

Ok, wat heb ik gedaan:
Eerst de koeltoren een kwartslag losser gedaan en de GPU in de primaire PCIe gedaan.
Resultaat: Piiiep, VGA lampje.

Daarna alles eraf gehaald en schoongemaakt. Ook de onderkant(contacten) van de CPU. Dit gaf wat bruine smots op het doekje.. Ik dacht: Zal dat het dan zijn? Want ik rook namelijk in huis.
Maar heb alles goed bekeken of er ook kromme pinnen of rotzooi in de socket zat. Evt. Dat er iets verbrand zou zijn. Daar is gewoon niets aan de hand. Dus ik het het even uitgeblazen en de CPU even goed op zijn plaats gezet (even vingertje erop en kijken of hij nergens heen kan) en de koeltoren er eerst zonder pasta op gezet.
Resultaat: Geen piep meer of VGA lampje, maar ook geen beeld.

Ik had met het monteren van de nieuwe koeltoren ook gelijk even 32Gb bij gemonteerd. Dus die er voor de zekerheid uitgehaald.
Resultaat: Geen piep, geen lampje maar nog geen beeld.

De videokaar naar de secundaire slot
Resultaat: Computer start gewoon op met beeld

Ik heb mijn oude GTX 1070ti nog liggen. Dus die maar eens in de primaire PCIe gedaan.
Resultaat: Geen beeld. (Het ligt dus niet aan de GPU)

Dus nu even de foto's:
De bovenste foto is een foto van mijn secundare PCIe. Als het goed is zien we dat hij maar de helft van de lijnen gesoldeerd heeft.. X8 dus neem ik aan? Als dat zo is is het op deze manier niet heel erg in mijn ogen? Want dat is de Intel Arc B580 ook.

2e foto: Dat lijkt allemaal goed te zitten? Mooi schoon, klaar voor verse pasta

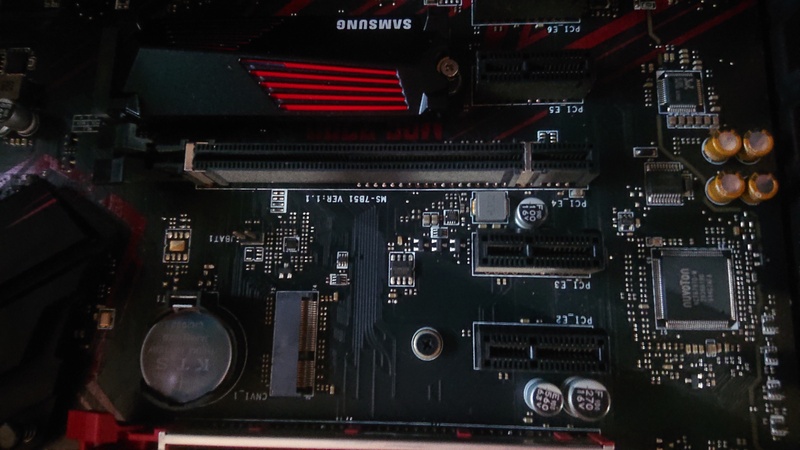

3e foto: Primaire PCIe, geen zichbare schade.. Ik zou niet weten wat hier hardware matig mis mee moet zijn?

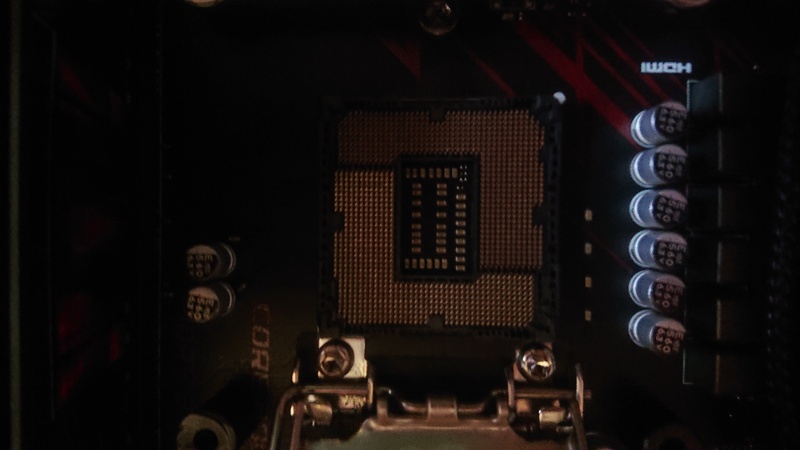

4e foto: Socket, excuus voor de slechte lichtval, dit is de enige manier dat mijn camera dacht dat hij kon scherpstellen? Maar ik heb oog genoeg om te kunnen zeggen dat dit het gewoon hoort te doen.

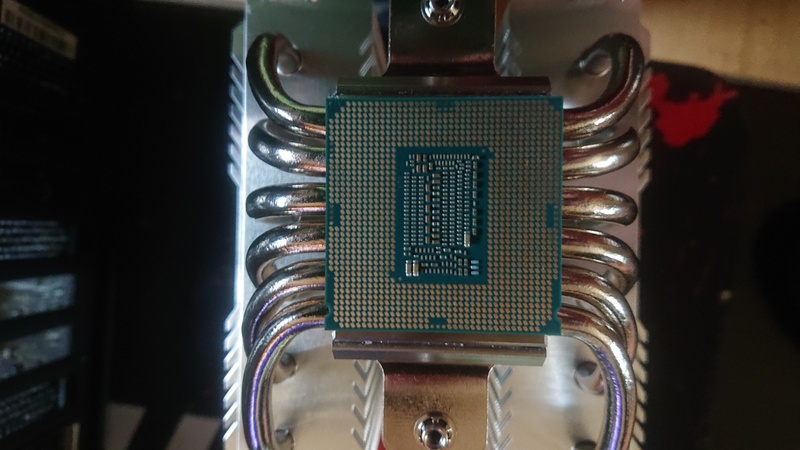

5e foto: Onderkant CPU, wederom geen perfecte kwaliteit foto. Maar hij heeft geen zichtbare schade, zelfs niet met een vergrootglas.

Dus daar heb ik een deel van mijn middag aan gespendeerd.
En nu heb ik een beetje ruzie met de XMP. Dus zal de BIOS straks even resetten. Want die staat namelijk op de 5,1Ghz OC van de CPU.

Ik hoor graag Uw ideeën na deze beelden en uitleg.

[Majestici]

Ik kan niets zien op die foto van het socket. Het is te donker en bewogen.
*knip* offtopic

[ Voor 32% gewijzigd door br00ky op 13-09-2025 19:25 ]

[marcodeboer1986]

*knip* offtopic

[ Voor 97% gewijzigd door br00ky op 13-09-2025 19:25 ]

[Yaksa]

Dan zet je er een felle lamp op,
*knip* offtopic

[ Voor 80% gewijzigd door br00ky op 13-09-2025 19:26 ]

[marcodeboer1986]

Yaksa schreef op zaterdag 13 september 2025 @ 14:40:
Dan zet je er een felle lamp op, zo moeilijk is dat toch niet?
*knip* offtopic

Nee, ik kan vrij goedkoop een moederboard kopen. De GPU is al uitgesloten. Dus als dat het niet is kan het de processor nog zijn.. En in dat geval ga ik waarschijnlijk wat nieuws bouwen. *knip* offtopic

[ Voor 34% gewijzigd door br00ky op 13-09-2025 19:26 ]

[Majestici]

marcodeboer1986 schreef op zaterdag 13 september 2025 @ 15:03:
[...]

*knip* offtopic

Wat een nare houding om te hebben terwijl je hier vraagt voor mensen om hun vrije tijd te spenderen je te helpen. Hier heb je je plaatje, rechteronderhoek is PEG. Veel succes ermee.

[ Voor 20% gewijzigd door br00ky op 13-09-2025 19:27 ]

[marcodeboer1986]

Majestici schreef op zaterdag 13 september 2025 @ 15:37:
[...]


Wat een nare houding om te hebben terwijl je hier vraagt voor mensen om hun vrije tijd te spenderen je te helpen. Hier heb je je plaatje, rechteronderhoek is PEG. Veel succes ermee.

[Afbeelding]

*knip* offtopic

[ Voor 25% gewijzigd door br00ky op 13-09-2025 19:29 ]

[Navi]

*knip* offtopic

[ Voor 92% gewijzigd door br00ky op 13-09-2025 19:27 ]

[marcodeboer1986]

*knip* offtopic

[ Voor 88% gewijzigd door br00ky op 13-09-2025 19:27 ]

[meljor]

Bios reset kan ook wel es helpen (volledig, dus via contacten/jumper/knop op het bord zelf).En zorg dat de ram strips in de juiste sloten zitten (volgens de handleiding).

[marcodeboer1986]

meljor schreef op zaterdag 13 september 2025 @ 19:23:
Bios reset kan ook wel es helpen (volledig, dus via contacten/jumper/knop op het bord zelf).En zorg dat de ram strips in de juiste sloten zitten (volgens de handleiding).

Ik ga dat nog eens proberen. Ik denk dat ik online kan vinden? Maar bij gebrek zou die knoopcel batterij er een tijdje uithalen ook moeten werken toch?

[meljor]

Ja, stekker eruit, batterij eruit, 5 min. Wachten en batterij er weer in zou ook moeten werken.

[marcodeboer1986]

meljor schreef op zaterdag 13 september 2025 @ 23:15:
Ja, stekker eruit, batterij eruit, 5 min. Wachten en batterij er weer in zou ook moeten werken.

Ik ben niet heel hoopvol. Ik ga hem eens proberen.. Mocht het lukken? Dan geef ik sowieso even conformatie!

[meljor]

marcodeboer1986 schreef op zondag 14 september 2025 @ 03:44:
[...]

Ik ben niet heel hoopvol. Ik ga hem eens proberen.. Mocht het lukken? Dan geef ik sowieso even conformatie!

Ben benieuwd.

[marcodeboer1986]

meljor schreef op zondag 14 september 2025 @ 19:20:
[...]


Ben benieuwd.

Tsja, krij volgende week eerst een: Asus Prime Z390-P LGA binnen. Dus dan ga ik het even proberen. Mocht het niet lukken, dan kan ik dan gelijk even door Ik gebruik mijn PC NL voor meer dingen dan alleen gamen. En het werkt nu. Dan eerst maar even op half video vermogen.

[marcodeboer1986]

Nou, had wat binnen gekregen.. Dus ik dacht vandaag eens rustig kijken een op ik dat ding kan inbouwen. Vergeet het maar:



met die beschadigde sporen zal het er waarschijnlijk niet beter op worden.

[Korvaag]

Ja of die prut tussen condensator en memory slot. Dit bord is rijp voor de ton.

[marcodeboer1986]

Korvaag schreef op zondag 21 september 2025 @ 01:19:
Ja of die prut tussen condensator en memory slot. Dit bord is rijp voor de ton.

Dat was gewoon een beetje losse troep wat wat lucht had kunnen oplossen.

Maar prima, dat was dus weet dik 50 euro leergeld, en iemand die een slechte beoordeling erbij heeft.(Als hij niet uit zichzelf met een voorstel komt binnenkort)

Maar wat is de planning nu? Ik ga de boel eens proberen te reinigen met IPA(de socket en het PCIE slot). En als dat niet helpt ga ik me toch maar eens bij de lokale expert beraden of die me iig een diagnose/uitsluitsel kan geven. Want op deze manier zelf onderdelen kopen en met geld te smijten is op een bepaald moment ook zonde aan een systeem van 2019/2020.

[bierschuit]

Die openliggende traces bij het installatie gaatje voor de koeler

[freaky35]

is dat een nieuw bord,gelijk terug sturen,dat ziet er niet goed uit

ahh zo te zien van een medetweaker?

[ Voor 22% gewijzigd door freaky35 op 21-09-2025 10:14 ]

[marcodeboer1986]

bierschuit schreef op zondag 21 september 2025 @ 09:48:
Die openliggende traces bij het installatie gaatje voor de koeler

Yep, hoe krijg je het voor elkaar? Iemand heeft het bord daar in de kast willen schroeven ofzo?

[marcodeboer1986]

freaky35 schreef op zondag 21 september 2025 @ 10:14:
is dat een nieuw bord,gelijk terug sturen,dat ziet er niet goed uit

ahh zo te zien van een medetweaker?

Nee, het is me als goede 2e hands op marktplaats verkocht. Nieuwe borden vinden lukt misschien nog uit China op Ebay? Maar ze zijn intussen alweer bijna 7 jaar oud he

[bierschuit]

@marcodeboer1986 v&a aangeboden: Gigabyte Z390 UD - Socket 1151 • ATX • Intel Z390 chipset

[marcodeboer1986]

bierschuit schreef op zondag 21 september 2025 @ 14:40:
@marcodeboer1986 v&a aangeboden: Gigabyte Z390 UD - Socket 1151 • ATX • Intel Z390 chipset

Oke dank Dat is ook nog wel in de buurt. Ik zal morgen eerst nog eens 96% alcohol proberen.

Want het wil me eigenlijk niet aan dat ik iets heb kunnen slopen met het vervangen van een koeltoren.. Maar ik rook wel in huis, en aangezien die contacten erg gevoelig zijn? Misschien zit er wel een laagje teer op?

Als dat niet lukt gaat hij voor diagnose naar EMHI in Drachten, mocht het dan het moederbord wel zijn staat hij in mijn favorieten

[Fe2O3]

Die prut is een lekke condensator? Dat bord is idd einde verhaal.

[marcodeboer1986]

Fe2O3 schreef op vrijdag 26 september 2025 @ 13:24:
Die prut is een lekke condensator? Dat bord is idd einde verhaal.

Nee, dat was gewoon wat willekeurige rotzooi wat ergens vandaan is gekomen.. Mijn grootste probleem is dat er beschadigde sporen tussen de CPU en de RAM zitten. Daarbij gebruik ik 4 Ram modules, dus er zal er altijd 1 zijn die er last van heeft.
Ik heb er gewoon niet eens zin in om alles om te bouwen(moederbord, kabelmanagement, software uitzoeken e.d.) Om er vervolgens achter te komen dat hij dan helemaal niets meer doet..

[marcodeboer1986]

Update: Ik heb gisteren er voor gekozen om een identiek, nieuw in doos exemplaar over te laten komen vanaf Ebay.
Ik weet niet of ik hier goed aan heb gedaan? Maar het is een keuze, die voor 125 euro inclusief geen slechte deal leek voor mij.
