(Opbouw)schakelaar bedienen met Hue

[acehighhugo]

Hi all,

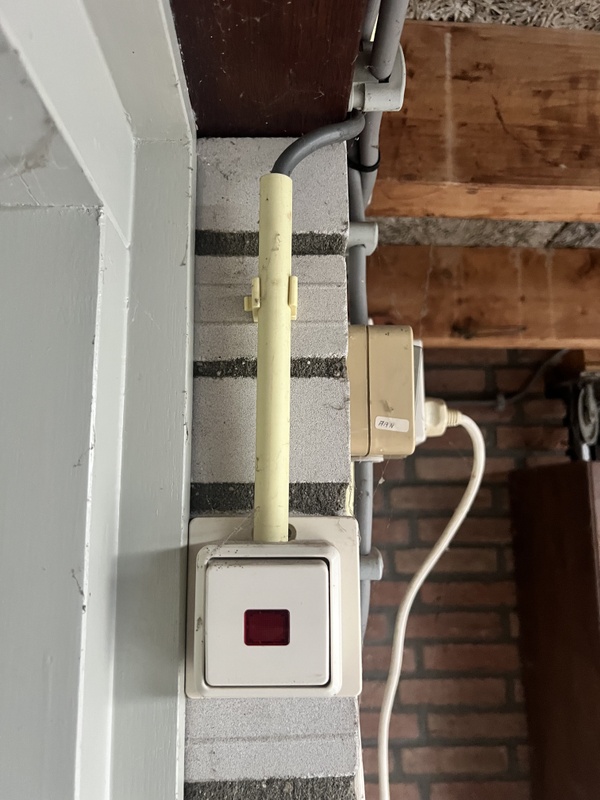

Vraagje. Mijn (domme) buitenverlichting is te bedienen met deze (opbouw)lichtschakelaar:



Ik zit mijn hoofd een beetje te breken over wat nou de beste / makkelijkste manier te zijn om deze via Hue te kunnen bedienen (makkelijk ook voor het tijdschema).

Iets als een SONOFF ZBMINIL2 inbouwen lijkt me niet mogelijk, want opbouwschakelaar. Ik weet niet zeker of er een nuldraad loopt.

Wat blijft er dan over?

Thanks alvast voor het meedenken!

[SMSfreakie]

schakelaar verplaatsen net om het hoekje een optie?

dan een opbouwbakje nemen met een inbouwschakelaar en hopen dat je genoeg ruimte achter de schakelaar hebt..
anders een dubbel bakje en dan 1x schakelaar en 1x blindplaat.. dan zal je toch wel genoeg ruimte hebben

en Nul draad moet je gewoon even controleren wat voor kabel er gebruikt is.. mogelijk wel 3 aders

[acehighhugo]

SMSfreakie schreef op maandag 8 september 2025 @ 18:42:
schakelaar verplaatsen net om het hoekje een optie?

dan een opbouwbakje nemen met een inbouwschakelaar en hopen dat je genoeg ruimte achter de schakelaar hebt..
anders een dubbel bakje en dan 1x schakelaar en 1x blindplaat.. dan zal je toch wel genoeg ruimte hebben

en Nul draad moet je gewoon even controleren wat voor kabel er gebruikt is.. mogelijk wel 3 aders

Ja, misschien wel het makkelijkst he? Gewoon even allemaal vervangen. Die opbouwbakjes heb je ook wel in 50mm diepte, dus zou moeten passen.

Jammer dat er niet gewoon een Hue-switch bestaat zoals je wel Hue-dimmers hebt!

[Septillion]

Die kabel gaat vast nog gewoon via een lasdoosje. Zou ik kijken of daar plaats is of dat daar een groter doosje past. Kan je daar gewoon een Hue compatible module in doen.

[acehighhugo]

Even open gemaakt: ik heb bruin, blauw en geel/groen (aarde). Geen schakeldraad dus. Vraag me dus even af of een Sonoff wel gaat werken..

[CyBeRSPiN]

Weet je zeker dat er geen schakeldraad is? Alleen blauw en bruin kan eigenlijk niet kloppen voor een schakelaar. Haal die schroeven links en rechts eens los en maak een foto van wat er achter zit?

[CyBeRSPiN]

Kan het zijn dat dit een enorme beunoplossing is en men hier de aardedraad als schakeldraad heeft gebruikt? Het lijkt er sterk op.
Linksonder is dus de schakeldraad:
https://www.jungstore.nl/506koeu.html

Had misschien officieus nog wel gemogen als die aardedraad met zwarte tape als schakeldraad gemarkeerd was.

[ Voor 30% gewijzigd door CyBeRSPiN op 08-09-2025 21:58 ]

[acehighhugo]

CyBeRSPiN schreef op maandag 8 september 2025 @ 21:46:
Weet je zeker dat er geen schakeldraad is? Alleen blauw en bruin kan eigenlijk niet kloppen voor een schakelaar. Haal die schroeven links en rechts eens los en maak een foto van wat er achter zit?

Denk je echt dat dit het geval is? Zou wel echt slecht zijn. Hoe test je zoiets uberhaupt?

[Septillion]

acehighhugo schreef op maandag 8 september 2025 @ 21:41:
[Afbeelding]

Even open gemaakt: ik heb bruin, blauw en geel/groen (aarde). Geen schakeldraad dus. Vraag me dus even af of een Sonoff wel gaat werken..

Hier is gewoon een vakkundige beun bezig geweest. Iemand heeft blauw en geel-groen als schakeldraden gebruikt. Vooral laatste is grote no-no. Als je dit netjes wilt doen met (ymvk/xmvk) kabel, dan hoor je 5 aderig te pakken maar dat had die persoon denk ik niet gekocht.

Maar laat wel drie aangesloten draden zien. Heb je ergens nog een tweede schakelaar hiervoor?

[ Voor 8% gewijzigd door Septillion op 08-09-2025 22:22 ]

[Septillion]

CyBeRSPiN schreef op maandag 8 september 2025 @ 21:55:
Had misschien officieus nog wel gemogen als die aardedraad met zwarte tape als schakeldraad gemarkeerd was.

Nope, aardedraad mag je niet om-tapen.

[CyBeRSPiN]

@Septillion de blauwe nul is geen schakeldraad. Dit is een zgn controleschakelaar met een rood lampje er in om aan te geven of ie aan staat, daar is die nul voor nodig.

[Septillion]

@CyBeRSPiN Ah, ja

Had het als nog 4-aderig moeten zijn. PE is de draad waar je op wilt kunnen vertrouwen.

[Geert h]

Heb je ruimte voor een opbouw behuizing met afdekraam? Dan heb je bij een dubbele waarvan je 1 afdekt met blindplaat ruimte in overschot.

[acehighhugo]

Edit: nevermind, vroeg iets stoms!

[ Voor 102% gewijzigd door acehighhugo op 12-09-2025 12:07 . Reden: Edit: nevermind, vroeg iets stoms! ]

[ErA]

De wat mij betreft mooiste oplossing:

Koop een Hue lamp en eveneens een draadloze hue schakelaar. dan had je deze hele opbouw installatie kunnen weghalen.

Ik heb zelf mijn Kelder TL balken slim gemaakt met een Sonoff relais: Maar: die stuur ik nu alleen nog maar via zigbee aan via voice commands en een slimme knop die dit relais bediend. Ik heb geen fysieke schakelaars meer in datzelfde circuit.



Dat circuit moet immers altijd onder spanning blijven staan.

[ Voor 42% gewijzigd door ErA op 12-09-2025 12:22 ]

[acehighhugo]

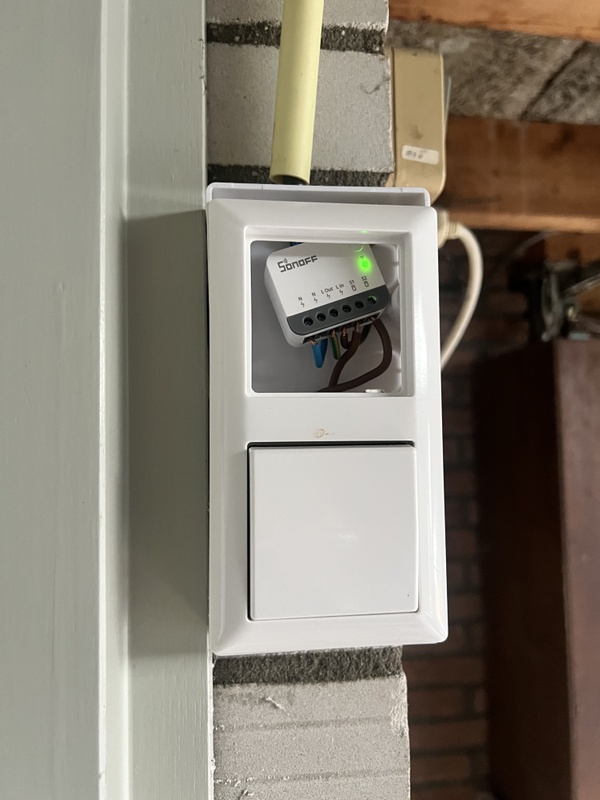

Het is helemaal gelukt, in een dubbele opbouwdoos (goede tip!!). Moet alleen nog even een blindplaatje kopen want die had ik niet meer.

Thanks allemaal weer voor de hulp!
