Ik heb vandaag het stoov warmtekussen van mijn vrouw opengetrokken, omdat deze niet meer opwarmde.
Alle lampjes gaven nog de indruk dat er iets gebeurde, maar warm worden ho maar.
De hardware zit mooi in elkaar, alle elektronica zit in het 'labeltje' waar ook de voeding, aan/uit schakelaar en de drukknop zitten.
Een t10 schroef verstopt onder de type sticker zorgt dat de behuizing eraf kan, en de controller via de binnenkant naar buiten kan.
De achterkant van de controller is beschermd door een plastic plaatje dat met 2 kleine schroefjes makkelijk loskomt.

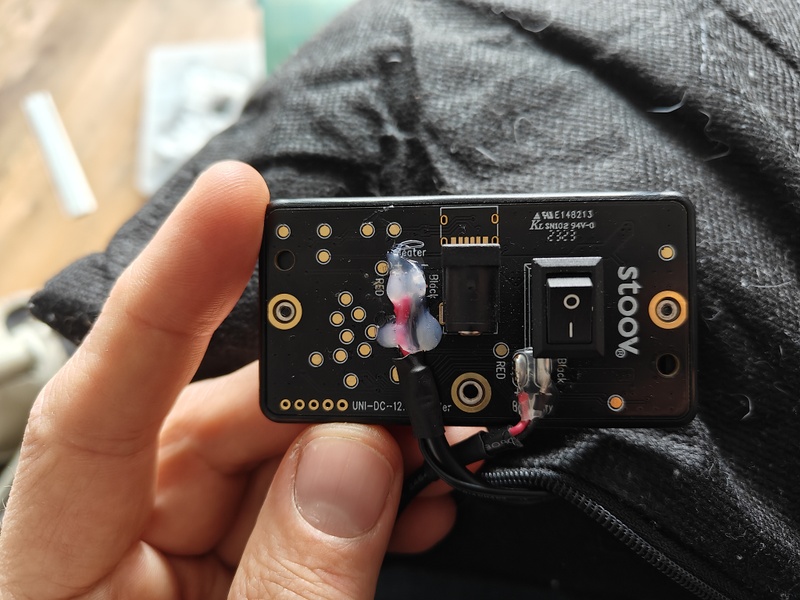

De printplaat van de stoov heeft een paar opmerkelijke eigenschappen, ten eerste lijkt de power plug meerdere versies te hebben, mijn stoov heeft een standaard dc barrel plug, maar er lijkt een andere connector mogelijk te zijn, wellicht zelfs usb.

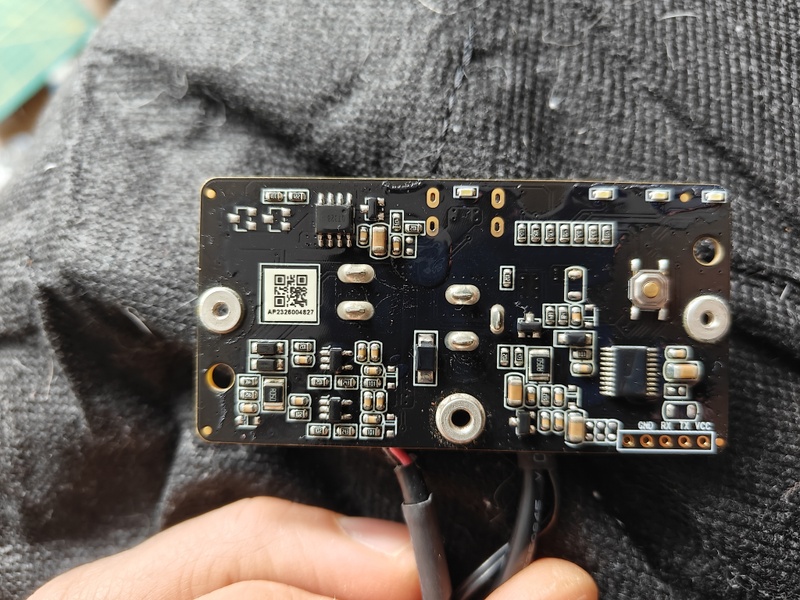

De andere feature van de printplaat is een seriële poort, wellicht om de firmware te schrijven en of debuggen.

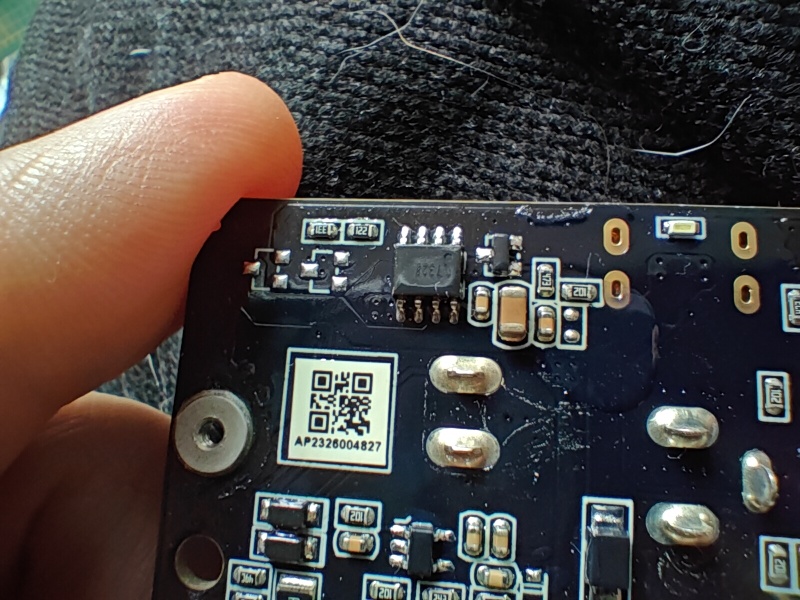

De print zit behoorlijk dik in de coating, maar heeft wel een behoorlijk aantal ongelabelde testpunten.
Mijn probleem was, na het wegpulken van de coating, vrij duidelijk: het verwarmingselement was niet goed meer verbonden, mijn multimeter zag geen verbinding, terwijl je hoogstens een tiental ohms zou moeten zien.
De thermometer gaf iets minder dan 12kohm, ik denk dat dat een 12k ntc is.
Na het openwerken van de connecties in het matje (krimp connectors tussen de koperdraden en de verwarmings draad) was het duidelijk dat het matje nog werkte, maar de verbinding naar de controller in een van de draden niet ok meer was.
Achteraf was het nog veel duidelijker, er was een draadbreuk waarbij de 2 delen een halve cm van elkaar verschoven waren. Met een stukje nieuw siliconen draad en een krimpkousje heb ik de verbinding hersteld, en alles weer in de omgekeerde volgorde ingepakt.
Mijn stoov werkt weer, maar ik vroeg me af, heeft iemand al eerder die seriële poort opgemerkt en zijn nieuwsgierigheid niet kunnen bedwingen?
Alle lampjes gaven nog de indruk dat er iets gebeurde, maar warm worden ho maar.
De hardware zit mooi in elkaar, alle elektronica zit in het 'labeltje' waar ook de voeding, aan/uit schakelaar en de drukknop zitten.
Een t10 schroef verstopt onder de type sticker zorgt dat de behuizing eraf kan, en de controller via de binnenkant naar buiten kan.
De achterkant van de controller is beschermd door een plastic plaatje dat met 2 kleine schroefjes makkelijk loskomt.
De printplaat van de stoov heeft een paar opmerkelijke eigenschappen, ten eerste lijkt de power plug meerdere versies te hebben, mijn stoov heeft een standaard dc barrel plug, maar er lijkt een andere connector mogelijk te zijn, wellicht zelfs usb.
De andere feature van de printplaat is een seriële poort, wellicht om de firmware te schrijven en of debuggen.
De print zit behoorlijk dik in de coating, maar heeft wel een behoorlijk aantal ongelabelde testpunten.
Mijn probleem was, na het wegpulken van de coating, vrij duidelijk: het verwarmingselement was niet goed meer verbonden, mijn multimeter zag geen verbinding, terwijl je hoogstens een tiental ohms zou moeten zien.
De thermometer gaf iets minder dan 12kohm, ik denk dat dat een 12k ntc is.
Na het openwerken van de connecties in het matje (krimp connectors tussen de koperdraden en de verwarmings draad) was het duidelijk dat het matje nog werkte, maar de verbinding naar de controller in een van de draden niet ok meer was.
Achteraf was het nog veel duidelijker, er was een draadbreuk waarbij de 2 delen een halve cm van elkaar verschoven waren. Met een stukje nieuw siliconen draad en een krimpkousje heb ik de verbinding hersteld, en alles weer in de omgekeerde volgorde ingepakt.
Mijn stoov werkt weer, maar ik vroeg me af, heeft iemand al eerder die seriële poort opgemerkt en zijn nieuwsgierigheid niet kunnen bedwingen?
