SSD M2 slot 1 alleen 2 lanes i.p.v 4 lanes

[anothergenius]

Hallo Tweakers,

Voor ik mijn vraag stel zal ik eerst mijn setup benoemen.

Moederbord: MSI MPG B550 Gaming Plus
CPU: Ryzen 7 3800X
GPU: Asus ROG Strix 4080 OC
Geheugen: 32GB Coirsair DDR4 Vengeance

Mijn PC is volledig watergekoeld.

Nu mijn vraag, ik heb een nieuwe SSD gekocht een Samsung 990 PRO 4TB.
Eindelijk genoeg opslag voor mijn games i.p.v mijn Samsung 970 EVO 500GB.
Mijn huidige setup had ik 2x Samsung 970 EVO 500GB, maar de games zijn tegenwoordig zo groot dat ik voor de games nu 4TB nodig heb en op de andere 970 ik gewoon alleen OS op wil hebben.

Alleen zit ik met een probleem, mijn eerste M2 slot draait max op op 2 lanes (wel Gen. 4)
Mijn tweede M2 slot draait wel netjes op 4 lanes (Gen. 3)

Wat ik heb geprobeerd en gekeken.

- Alle SATA aansluitingen zijn leeg.
- Beide SSD's omgewisseld en beide gelimiteerd tot 2 lanes in M2 slot 1.
- BIOS is geupdate tot laatste firmware (E7C56AMS.1J0).
- Via BIOS PCI_E1 Gen Swtich van Auto -> Gen4 verandert.
- Via BIOS PCI_E1 Lanes Configuration van Auto ->x8+x4+x4 & x4+x4+x4+x4 verandert (nu weer terug gezet naar Auto).


Het enige wat ik nog niet heb gedaan is de CPU los gehaald en op verbogen pinnen gecontroleerd, maar dit wil ik echt als laatste redmiddel controleren aangezien ik anders de hele loop weer moet leeg laten lopen.

[Renault]

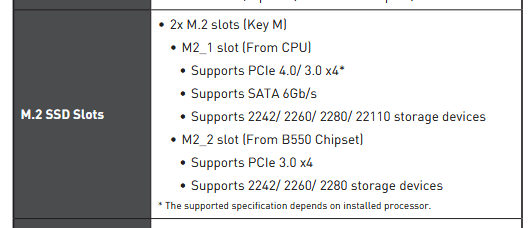

In je moederbord boekje hoort te staan wat elk slot kan bieden.
Wat staat daarin voor je eerste slot?

[anothergenius]

Mijn moederbord ondersteunt dat, mede omdat ik ook een Ryzen 7 3800X CPU heb.

[lockheat]

Als je de specs van het mobo naleest zie je:
1x PCIe 4.0/ 3.0 x16 slot (PCI_E1) AA
1x PCIe 3.0 x16 slot (PCI_E3), supports x4 speed BB
2x PCIe 3.0 x1 slots
AA: The supported specification depends on installed processor.
BB: When installing PCIe SSD in M.2_2, PCI_E3 slot will be unavailable.

Ik denk niet dat jou CPU het probleem is.
Als je kiest om de PCIe lanes rechtstreeks via de CPU te laten lopen heb je deze opties:
4080OC op 16x en 1eM2 disk op 4x en 2eM2 disk op 2x (als dit al goed gaat )
4080OC op 8x (Gen3) en 1eM2 disk op 4x en 2eM2 disk op 4x.
Dit kan je waarschijnlijk aanpassen in de BIOS door de 4080OC op PCIe op 8x te zetten(ipv 16x), maar dat kan in sommige gevallen net niet genoeg VGA-bandbreedte leveren. In ieder geval het het proberen waard. Als werkt, dan kan je 2 M2 disks op 4x laten draaien, maar had je zelf ook uitgevonden.

Als je kiest om PCIe lanes via de B550 chipset te laten lopen:
2eM2disk op 4x via de B550 chipset

Onderbouwing en mogelijke oplossing:
Omdat je jouw 4080OC op PCIe x16 (gen3) hebt aangesloten, blijft enkel 1x PCIe x4 over en die gebruik je voor de 1eM2 disk op 4x (gen 3).
De 2eM2 disk laat je via de B550 chipset lopen op 4x (probeer gen3).

Succes.

[jeroen3]

Ergens gaan dan nog twee lanes verloren volgens mij...?
x4 (B550) + x16 (E1) + x2 (M2_1) = 22 en niet 24 wat de 3800x heeft.

Kun je SATA helemaal uitzetten, want die de on-chip sata deelt deze lanes volgens deze afbeelding:
https://tpucdn.com/cpu-specs/images/connectivity/amd-am4.png
(b550 biedt er 4, en dit bord heeft er 6, dus twee zijn direct naar cpu)

[ Voor 13% gewijzigd door jeroen3 op 21-08-2025 12:55 ]

[anothergenius]

Dankjewel voor jullie hulp!

Ik heb via de BIOS gekeken en alle SATA verbindingen staan al op "Disabled"

Ook heb ik nog voor de zekerheid de CPU opnieuw geplaatst maar dit gaf ook geen gewenst resultaat.
Ik denk dat ik het er maar bij laat zitten, ik heb nu in ieder geval meer opslag ruimte, ik zal binnen nu en 2 jaar toch de overgang maken naar AM5.
