Pool Cover --> Shelly

[Xlinks1987]

Hi,

Ik heb een PoolCoverSystems systeem waarmee ik mijn zwembad dek mee afsluit.
Hier zit een afstandsbediening bij die niet altijd even goed signaal heeft omdat de kast in de schuur hangt.
Daarom wil ik deze toevoegen aan Home Assistant dmv shelly, maar ik kom er niet helemaal uit.

Mijn vraag:

- Welke Shelly heb ik nodig?
- Kan ik deze shelly tussen het sleutel contact zetten (OUTPUTS)? Of juist op een andere plek?
- Welke draden moet ik op welk contact van shelly aansluiten?

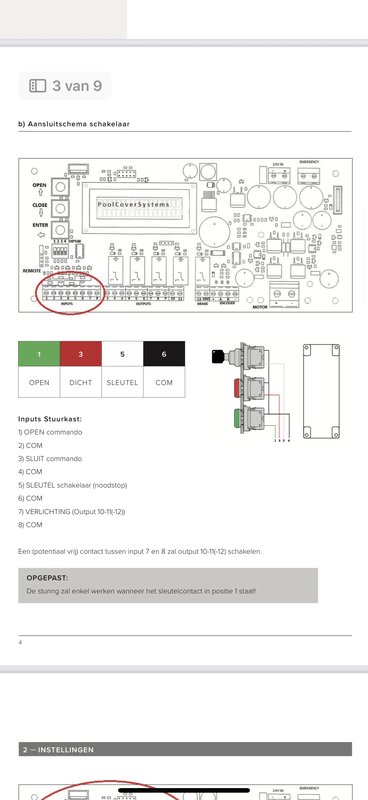

Zie onderstaande fotos voor aansluitschema.

Thanks alvast!

[dragonhaertt]

Voor openen kan je een (relais) contact plaatsen tussen 1 en 2
Voor sluiten kan je een (relais) contact plaatsen tussen 3 en 4

Deze werken alleen als de sleutel op positie 1 staat, als je deze ook in de andere positie wil kunnen gebruiken zal je een contact tussen 5 en 6 moeten plaatsen, maar dit lijkt me niet heel handig. Zonder dit contact kan je makkelijk het geheel uitschakelen met de sleutel, mocht er iets fout gaan.

Je zal een Shelly nodig hebben met 2 potentiaal vrije contacten (relais). Zoals de Shelly 2.

Overigens kan het ook helpen om de antenne even recht te buigen en haaks te positioneren op de richting waarin je het meeste bereik wil hebben. (grijze draadje)

[ Voor 13% gewijzigd door dragonhaertt op 12-08-2025 14:34 ]

[FredvZ]

Xlinks1987 schreef op dinsdag 12 augustus 2025 @ 12:01:
Ik heb een PoolCoverSystems systeem waarmee ik mijn zwembad dek mee afsluit.
Hier zit een afstandsbediening bij die niet altijd even goed signaal heeft omdat de kast in de schuur hangt.
Daarom wil ik deze toevoegen aan Home Assistant dmv shelly,

Het grote voordeel nu is dat je altijd in de buurt van je zwembad moet zijn en je dus kan zien dat het veilig om te openen en te sluiten.

Als je het gaat verbinden met een Shelly krijg je dus ook de mogelijk de cover (al niet per ongeluk) te openen of te sluiten als je er géén zicht op hebt. Hiermee introduceer je nieuwe risico's:
- verdrinking door opsluiting onder de cover
- verdrinking doordat iemand ongezien in het zwembad terecht komt.

De kans is klein, maar de impact is natuurlijk heel groot.

[jack zomer]

zou een echte nood knop ipv de sleutel dicht bij het bad maken.

En dan kan je vb een shelly uni plus met 2 potentie vrij poorten gebruiken voor openen en sluiten.
wat jij wil je je cover heb ik op mijn poort. de shelly op de open de dicht poorten.


en ja kan het makkelijk testen door vanaf 1 een brugetje te maken naar 2 en van 3 naar 4..
op het moment dat je daar een ijzerdraadje tegen houd zal hij openen of sluiten

[Xlinks1987]

Ik ga eerst eens een shelly 2 bestellen en kijken hoe ver ik kom! Thanks!

Tevens bedankt voor de tip ivm veiligheid. Bedoeling is dat deze op mijn Home Assistant Zwembad dashboard komt. Deze is te bedienen met een scherm dichterbij het zwembad.
En inderdaad is er een noodknop (sleutel) dichterbij geplaatst.

[thaan]

Xlinks1987 schreef op dinsdag 12 augustus 2025 @ 13:47:
Ik ga eerst eens een shelly 2 bestellen en kijken hoe ver ik kom! Thanks!

Tevens bedankt voor de tip ivm veiligheid. Bedoeling is dat deze op mijn Home Assistant Zwembad dashboard komt. Deze is te bedienen met een scherm dichterbij het zwembad.
En inderdaad is er een noodknop (sleutel) dichterbij geplaatst.

Welke Shelly bestel je? Want ik zie geen Shelly 2 die hiervoor geschikt is.
In mijn ogen kun je alleen de Shelly 1 (Gen1/2/3) gebruiken (eventueel de Mini, dat zal ook prima werken).

Ik gebruik hier voor een elektrische poort (praktisch hetzelfde: printplaat met ingangen, deuren open/dicht) 2 Shelly1 modules. 1 Stuk om de poort volledig te openen/sluiten, de andere Shelly1 om de poort in de krappere voetgangers opening te zetten (dus 1 Shelly1 voor volledig open, 1 Shelly1 voor half open).
Dit kan alleen met een Shelly1, niet met een Shelly 2PM bijvoorbeeld, omdat de Shelly2PM geen dry contacts heeft.

De Shelly1 heeft dat wel. Je zet dan namelijk geen 220V op het relais van je printplaat.
De Shelly1 voedt je zelf gewoon met 220V, maar met een gewone Shelly2PM bijv. zou je ook 220V op je printplaat zetten, en dan is het gauw klaar.

[Xlinks1987]

Goed dat je dit vermeld! Zou namelijk wel de Shelly 2PM willen bestellen...
Maar dit gaat dus niet?

Maar dan heb ik dus 2x een shelly 1 module nodig?

[jack zomer]

thaan schreef op dinsdag 12 augustus 2025 @ 13:56:
[...]

WWant ik zie geen Shelly 2 die hiervoor geschikt is.

shelly pro 2
shelly uni plus
ik denk ook de Shelly Wave Pro 2, maar daar geen ervaring mee.


@thaan waarom denk je dat het met een uni niet zou kunnen?


en let op, ik heb net als jou een toegangspoort waarop een shelly uni plus op de open en sluit aangesloten is. En die net als bij jou de poort regelt. alleen jij gebruikt er 2 separate shellys voor en ik 1 gevoed vanaf de printplaat met 24v

Xlinks1987 schreef op dinsdag 12 augustus 2025 @ 14:26:
Maar dan heb ik dus 2x een shelly 1 module nodig?

nee niet noodzakelijk. heb je ergens 24v op de printplaat staan?

[ Voor 21% gewijzigd door jack zomer op 12-08-2025 14:58 ]

[Xlinks1987]

Dat was mijn initiële vraag, welke shelly ik nodig heb. @dragonhaertt adviseerde Shelly 2. Vandaar dat ik hier van uit ging.

Maar de shelly uni kan ik dus tussen de Sleutel besturingskast zetten?

Ja, rechtsboven zit voeding

[dollyking]

kijk ook even bij de shelly wave shutter, lijkt me er meer voor gemaakt

[dragonhaertt]

dragonhaertt schreef op dinsdag 12 augustus 2025 @ 12:13:

Je zal een Shelly nodig hebben met 2 potentiaal vrije contacten (relais). Zoals de Shelly 2.

Ik zie inderdaad dat de 'normale' shelly 2 geen potentiaalvrije contacten heeft.
De PRO 2 en uni plus wél

[ Voor 3% gewijzigd door dragonhaertt op 12-08-2025 14:46 ]

[jack zomer]

Xlinks1987 schreef op dinsdag 12 augustus 2025 @ 14:36:


Maar de shelly uni kan ik dus tussen de Sleutel besturingskast zetten?

nee je hoeft helemaal niet met de sleutel te kloten zolang hij maar in de correcte positie staat.
de shelly komt in de box, (mits daar de wifi ok is)

dollyking schreef op dinsdag 12 augustus 2025 @ 14:42:
kijk ook even bij de shelly wave shutter, lijkt me er meer voor gemaakt

die zijn voor raam shutters, en geven stroom op de poorten denk niet dat het bord dat leuk vind.

inmiddels 2 poorten en 2 overhead deuren met shelly uni plus aangesloten.
als wifi goed+werkt super


https://www.shelly.com/co....gte=&filter.v.price.lte=

met als filter potential vrije poort


maar ik ben ook voorstander van testen voor bestellen.
Wat gebeurd er als je 3 met 4 verbind? terwijl de sleutel in de correcte positie staat? het luik gaat dicht?
Mooi dan werkt een uni. Maar wat je wel goed moet instellen is de tijd dat hij actief is na de druk op de knop
shellys hebben een auto-off functie, dus je zal moeten timen hoelang het kost om van vol open naar dicht te gaan en andersom. En dit in de shelly zetten

[ Voor 23% gewijzigd door jack zomer op 12-08-2025 14:58 ]

[thaan]

jack zomer schreef op dinsdag 12 augustus 2025 @ 14:26:
[...]

shelly pro 2
shelly uni plus
ik denk ook de Shelly Wave Pro 2, maar daar geen ervaring mee.


@thaan waarom denk je dat het met een uni niet zou kunnen?

Die kende ik niet, maar mijn punt was dat @Xlinks1987 niet de verkeerde Shelly zou bestellen, en dat gaat nu niet meer gebeuren volgens mij.

Als je met 1 Shelly Uni afkan, net zo goed. Alleen als je geen 24V hebt en wel gewoon 220V, dan is 2x een Shelly1 of een Shelly Pro 2 (kennelijk) net zo goed.

Je kunt even testen met een paperclip: gewoon 2 seconden de poorten met elkaar verbinden, dat is wat de shelly ook gaat doen. Je gaat er geen stroom opzetten verder, dus de Shelly doet hetzelfde als wanneer je handmatig een paperclip aansluit.
Soms is 1 seconde genoeg om het scherm volledig te openen, soms moet je hem de hele beweging lang daar houden en loslaten als hij klaar is.

[Xlinks1987]

Dus ik kan 24v aansluiten rechtsboven bij 24v aansluiting.

Daarna dus 1 van de Shelly OUT1 verbinden met PCB INPUT1 (groene draad / Open)
En 1 van Shelly OUT2 verbinden met PCB INPUT3 (gele draad / Dicht)

Zeg ik dit zo goed? Of moet ik de 2e Shelly OUT1 / OUT2 draad ook nog ergens verbinden? PCB OUT6 (Bruine draad / COM)?

Zie eerste post voor aansluitschema

[ Voor 5% gewijzigd door Xlinks1987 op 14-08-2025 21:32 ]

[jack zomer]

Vraag 1. Welke heb je gekocht.


Opdracht 1 wat gebeurd er als je een draadje gebruikt tussen 1 en 2.
Opdracht 2 wat gebeurd er als je een draadje gebruikt tussen 3 en 4.

En ik bedoel, pak een stroomdraad. Strip de laaste 3mm. En raak 1 en 2 aan.
Gaat het dek helemaal open of stopt hij direct wanneer je het draadje weghaalt


de uni heeft 2 outputs. Met elk 2 draaden

Dus output 1 op 1 en 2.
En output 2 op 3 en 4.

[ Voor 12% gewijzigd door jack zomer op 14-08-2025 21:35 ]

[Septillion]

De tweede draad moet naar de COM, ie zit er steeds naast. maar zijn allemaal hetzelfde.

[Xlinks1987]

Ik heb Shelly Uni Plus besteld.

Wanneer ik 1 en 2 of 3 en 4 kort verbind, dan gaat het dek helemaal open of dicht.
Bij nog een keer verbinden stopt ie.

De sleutelschakelaar is overigens nu alleen verbonden met 1 en 3 (en dus niet met COM 2 en 4). Wel met 6 COM en 5 sleutel

(weet niet of het nog van belang is, maar op het scherm telt ie op/af van 0 tot 100 tot het dek dicht of open is)

[ Voor 3% gewijzigd door Xlinks1987 op 14-08-2025 22:15 ]

[Septillion]

Met de sleutel kan je hem dus ook openen en sluiten?

Zoals gezegd, alle COM aansluitingen (dus 2, 4, 6 en zullen gewoon hetzelfde zijn.

[jack zomer]

Je knoppen zitten op com 6
Maar ze zijn het zelfde. Dus het is gemakkelijker aan te sluiten op 1234.

Nadat je de Shelly heb aangesloten, maar voordat je hem bediend moet je even in de shelly auto off aan zetten op een tijd van 0.5 seconden.
Dat houd in dat nadat je de shelly opdracht geeft te openen na 0.5 seconden in Shelly stopt. Is het nodig bij jou, geen idee maar mijn poort ging zwaar over de zeik toen hij signaal bleef krijgen.

[Xlinks1987]

Septillion schreef op donderdag 14 augustus 2025 @ 22:22:
Met de sleutel kan je hem dus ook openen en sluiten?

Nee met de sleutel zet ik de bediening aan en uit. Weet eigenlijk niet of dit ook een soort van noodstop is ofzo.

[Xlinks1987]

jack zomer schreef op donderdag 14 augustus 2025 @ 22:23:
Je knoppen zitten op com 6
Maar ze zijn het zelfde. Dus het is gemakkelijker aan te sluiten op 1234.

Nadat je de Shelly heb aangesloten, maar voordat je hem bediend moet je even in de stellen auto off aan zetten op een tijd van 0.5 seconden.
Dat houd in dat nadat je de shelly opdracht geeft te openen na 0.5 seconden in Shelly stopt. Is het nodig bij jou, geen idee maar mijn poort ging zwaar over de zeik toen hij signaal bleef krijgen.

[Afbeelding]

Thanks!! Van het weekend eens aansluiten! Dan laat ik weten of het is gelukt

[jack zomer]

Xlinks1987 schreef op donderdag 14 augustus 2025 @ 22:32:
[...]


Nee met de sleutel zet ik de bediening aan en uit. Weet eigenlijk niet of dit ook een soort van noodstop is ofzo.

Dat is makkelijk testen. Tijdens het open of sluiten de sleutel omdraaien...
En suc6. Het valt allemaal wel mee, soms zijn ze wat irritant met verbinden, maar dan kan je direct op hun wifispot inloggen en dan via de app activeren..

[Septillion]

@Xlinks1987 Als de sleutel niet opent op sluit zie ik even niet ik waarom deze een verbinding heeft met 1 en 3...

[Xlinks1987]

Septillion schreef op donderdag 14 augustus 2025 @ 22:39:
@Xlinks1987 Als de sleutel niet opent op sluit zie ik even niet ik waarom deze een verbinding heeft met 1 en 3...

Ah! ik bedoel met sleutelschakelaar het hele kastje met sleutel + 2 knoppen. Sleutel zelf zit op 5 (en 6)

[Septillion]

Ahh, zo!
