Drukschakelaar grondwaterpomp 380V

[emot]

Ik zou graag mijn grondwaterpomp schakelen middels een drukschakelaar / press control. Het telkens op en neer naar de schuur lopen om de pomp te schakelen als er weer een sproeier vast hangt ben ik een beetje moe..

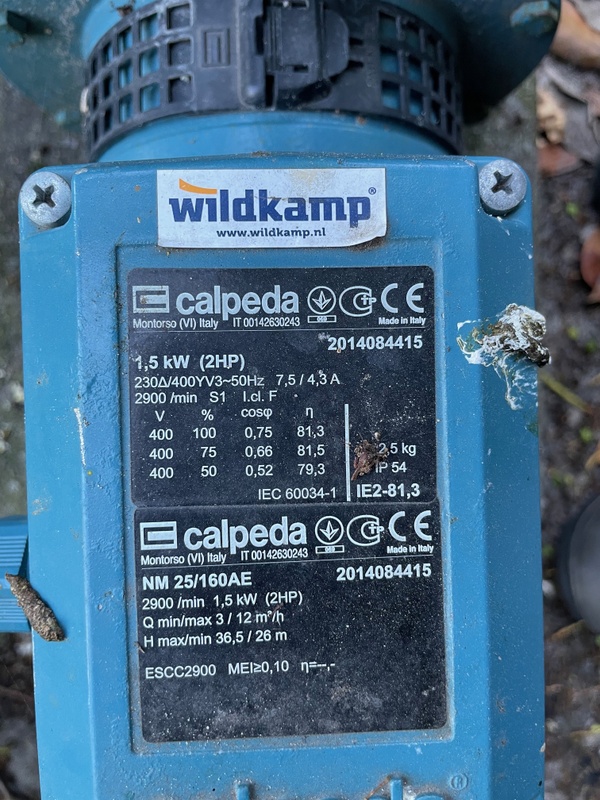

De pomp die ik heb is een 1,5kW 400V centrifugaalpomp. Zie onderstaande afbeelding voor de specs. Alle drukschakelaars die ik vind voor een centrifugaalpomp zijn allemaal maar voor 230V. Bijvoorbeeld: https://www.waterpompshop...GwQcQcySkANgaApx3EALw_wcB

Nu is mijn vraag; kan ik een 230V drukschakelaar gewoon gebruiken en daarmee een relais schakelen welke dan op zijn beurt de pomp schakelt?
Of zijn er nog alternatieven?

[GarBaGe]

Gezien de pomp 400V, 1,5kW en daarmee 3A is, zou ik wel een schakelaar nemen die geschikt is voor 400V en 3A.
Dus geen 220V schakelaar.

[emot]

GarBaGe schreef op maandag 11 augustus 2025 @ 10:35:
Gezien de pomp 400V, 1,5kW en daarmee 3A is, zou ik wel een schakelaar nemen die geschikt is voor 400V en 3A.
Dus geen 220V schakelaar.

Welke schakelaar bedoel je?
Het probleem is juist dat er geen drukschakelaars zijn in 400V. (of ik kan ze niet vinden).
Daarom wil ik met een 230V schakelaar een relais schakelen, welke dan de pomp schakelt.

[Snow_King]

emot schreef op maandag 11 augustus 2025 @ 10:43:
[...]


Welke schakelaar bedoel je?
Het probleem is juist dat er geen drukschakelaars zijn in 400V. (of ik kan ze niet vinden).
Daarom wil ik met een 230V schakelaar een relais schakelen, welke dan de pomp schakelt.

Ik zie zo niet waarom dat niet zou kunnen. Een 230V relais schakelen die op zijn beurt weer de pomp schakelt. Lijkt mij geen probleem.

[naftebakje]

Dit is exact waarvoor relais bestaan (in deze vorm noemt men ze ook vaak contactoren). Je hebt een standaard drukschakelaar die een stuurcontact van 230V aanstuurt, daarmee schakel je een geschikt 3fasig relais in.

In de shop die je linkt hebben ze wel een pressostaat die geschikt is voor 3fasig 400V, maar die gaat ook de draaisnelheid van je pomp regelen zodat je een constante druk hebt, en is erg duur (1500€, daar koop je heel wat geschikte relais voor).

[Asterion]

Ben je hier iets mee?
https://www.waterpompshop...s-en-manometers?volt=1277

[emot]

Asterion schreef op maandag 11 augustus 2025 @ 12:33:
Ben je hier iets mee?
https://www.waterpompshop...s-en-manometers?volt=1277

Dit zijn toch drukschakelaars voor hydrofoor pompen? Die meten de druk in het vat. Ik heb geen vat dus hoe meet ik met zo'n schakelaar dan de druk?

[Asterion]

emot schreef op maandag 11 augustus 2025 @ 13:14:
[...]


Dit zijn toch drukschakelaars voor hydrofoor pompen? Die meten de druk in het vat. Ik heb geen vat dus hoe meet ik met zo'n schakelaar dan de druk?

Je hebt gelijk.
Even iets verder gezocht. Dit is wat je zoekt?
https://www.waterpompshop...resscontrollers?volt=8161

Edit: ik denk dat je pomp ook op 230V kan draaien.
Maar dan moet ie in driehoek geschakeld worden?
Is dat ook een optie? Heb je wel wat meer keuze.

[ Voor 14% gewijzigd door Asterion op 11-08-2025 13:37 ]

[jeroen3]

emot schreef op maandag 11 augustus 2025 @ 10:32:
Het telkens op en neer naar de schuur lopen om de pomp te schakelen als er weer een sproeier vast hangt ben ik een beetje moe..

Dit soort drukschakelaars schakelen de pomp in als de druk op het leidingnetwerk (of vat) zakt.
https://leidingshop.nl/dr...ZadZShVldHLSg12s2BGp1u_F4

Ik zie niet zo goed hoe dit helpt "als er een sproeier vast hangt".

[emot]

jeroen3 schreef op maandag 11 augustus 2025 @ 13:57:
[...]

Dit soort drukschakelaars schakelen de pomp in als de druk op het leidingnetwerk (of vat) zakt.
https://leidingshop.nl/dr...ZadZShVldHLSg12s2BGp1u_F4

Ik zie niet zo goed hoe dit helpt "als er een sproeier vast hangt".

Ja misschien niet duidelijk genoeg uitgelegd. Als er een sproeier vast hangt moet ik nu naar de schuur lopen om de pomp uit te zetten. Met een drukschakelaar kan ik ook de kraan op de hoofdleiding die uit de grond komt dichtzetten en dan slaat de pomp vanzelf af. Sproeier even fixen of wisselen en dan kan ik de kraan weer open draaien.
Als ik dat nu doe blijft de pomp in eigen water draaien, wat ze normaal gesproken niet zo leuk vinden.

[emot]

Asterion schreef op maandag 11 augustus 2025 @ 13:35:
[...]


Je hebt gelijk.
Even iets verder gezocht. Dit is wat je zoekt?
https://www.waterpompshop...resscontrollers?volt=8161

Edit: ik denk dat je pomp ook op 230V kan draaien.
Maar dan moet ie in driehoek geschakeld worden?
Is dat ook een optie? Heb je wel wat meer keuze.

Dat is inderdaad wat ik zoek. Nu alleen nog voor een schappelijke prijs.. Een 1-fase schakelaar kost een kwart of zelf maar 10%: https://www.hbm-machines....ef-kabels-model-1#reviews

230/400V is trouwens gewoon een 3 fase motor. De 230V is de spanning over 1 spoel. Die kan niet anders aangesloten worden dan op 3-fase.

[jeroen3]

Wat voor een stekker heeft jouw pomp?

[emot]

jeroen3 schreef op maandag 11 augustus 2025 @ 16:32:
Wat voor een stekker heeft jouw pomp?

Gewoon een 16A krachtstroom stekker, hoezo?

[jeroen3]

Dan zul je inderdaad met een contactor moeten werken. Is wel wat werk, ik weet zo niet of je daar al over na had gedacht.

Contactor:
https://www.conrad.nl/nl/...9-a-1-stuk-s-2618047.html

Doosje met montageplaat:
https://www.conrad.nl/nl/...searchType=SearchRedirect
https://www.conrad.nl/nl/...searchType=SearchRedirect

Stukje din rail en twee rijgklemmen voor nul en PE:
https://www.conrad.nl/nl/...0-mm-1-stuk-s-545595.html
https://www.conrad.nl/nl/...rijs-1-stuk-s-747383.html
https://www.conrad.nl/nl/...rijs-1-stuk-s-744511.html
https://www.conrad.nl/nl/...-stuk-s-piece-733311.html

En wat wartels, maar ik weet niet wat je kabeldiameters zijn. En je hebt wat adereindhulsjes nodig met de juiste tang.

Dan kun je de bestaande kabel doorknippen, en dit ertussen knutselen. De spoel kun je bekrachtigen met een normale schuko stekker via de drukschakelaar.

Al met al een flinke winkelmand, en daar moet dan nog een drukschakelaar bij. Zo'n all-in-one unit die @Asterion linkt is wel een stuk makkelijker.

[Asterion]

emot schreef op maandag 11 augustus 2025 @ 16:03:
[...]


Dat is inderdaad wat ik zoek. Nu alleen nog voor een schappelijke prijs.. Een 1-fase schakelaar kost een kwart of zelf maar 10%: https://www.hbm-machines....ef-kabels-model-1#reviews

230/400V is trouwens gewoon een 3 fase motor. De 230V is de spanning over 1 spoel. Die kan niet anders aangesloten worden dan op 3-fase.

Of ze goedkoper te vinden zijn, geen idee. Je voorbeeld is 230V, 1 fase.
Jij wilt 400V, 3 fasen. Komt een ander prijskaartje bij kijken.

Ik heb een sterk vermoeden dat hij ook op 230V werkt.
Je kan ook 230V op 3 fasen aansluiten. Dan trekt hij 7,5A ipv 4,3A.
Dan sluit je L1 en N aan en takt af om een 3e fase te krijgen.
Maar dan moet je er wel een condensator tussen plaatsen om de startpiek aan te kunnen.
Volgens mij is het mogelijk, maar dan moeten de plaatjes intern even gewisseld worden.

Als je daar een foto van kan delen kunnen de kenners ook even meedenken.

[emot]

jeroen3 schreef op maandag 11 augustus 2025 @ 20:40:
Dan zul je inderdaad met een contactor moeten werken. Is wel wat werk, ik weet zo niet of je daar al over na had gedacht.

Contactor:
https://www.conrad.nl/nl/...9-a-1-stuk-s-2618047.html

Doosje met montageplaat:
https://www.conrad.nl/nl/...searchType=SearchRedirect
https://www.conrad.nl/nl/...searchType=SearchRedirect

Stukje din rail en twee rijgklemmen voor nul en PE:
https://www.conrad.nl/nl/...0-mm-1-stuk-s-545595.html
https://www.conrad.nl/nl/...rijs-1-stuk-s-747383.html
https://www.conrad.nl/nl/...rijs-1-stuk-s-744511.html
https://www.conrad.nl/nl/...-stuk-s-piece-733311.html

En wat wartels, maar ik weet niet wat je kabeldiameters zijn. En je hebt wat adereindhulsjes nodig met de juiste tang.

Dan kun je de bestaande kabel doorknippen, en dit ertussen knutselen. De spoel kun je bekrachtigen met een normale schuko stekker via de drukschakelaar.

Al met al een flinke winkelmand, en daar moet dan nog een drukschakelaar bij. Zo'n all-in-one unit die @Asterion linkt is wel een stuk makkelijker.

Dank voor je volledige antwoord! Ik weet dat het niet gratis zal zijn, en dat het wat werk kost is ook niet erg. Al met al zal het altijd vele malen goedkoper zijn dan 400 euro voor een 3-fase drukschakelaar.

[Jorn]

Volgens mij bestaan die gewoon, 't is een vrij licht motortje, voor compressoren zijn ze er ook die dat direct schakelen.
Zoeken op pressostaat 3fase water geeft b.v.:

https://www.machinehandel...elaar-waterdruk-3fase-pt5

[KLVN01]

Dit is volgens mij wat je zoekt:

https://irritech.nl/condo...ax.-5-5-kw-po.14.100.104/

[jeroen3]

@KLVN01 ja die past ook!

[emot]

KLVN01 schreef op dinsdag 12 augustus 2025 @ 18:05:
Dit is volgens mij wat je zoekt:

https://irritech.nl/condo...ax.-5-5-kw-po.14.100.104/

Die zijn toch bedoelt voor een pomp met hydrofoor? Dit soort drukschakelaars meten de druk in een vat. Dat heb ik niet, ik heb een centrifugaalpomp zonder drukvat. Of heb ik dat mis? En zo ja, hoe sluit ik deze dan aan op mijn persleiding?

[jeroen3]

Je hebt zo’n vat om te voorkomen dat de pomp direct aan gaat bij kort gebruik of te weinig flow heeft bij te weinig afname, zoals lekkage of druppelslang. Als je sproeiers aansluit heb je dat probleem mogelijk niet. Dat is aan jouw.

Uiteindelijk is het een drukschakelaar, die schroeft ergens op. Of er een vat aan je systeem zit maakt voor de werking van de schakelaar niet uit. Voor de werking van het geheel misschien wel.

Zo’n vat is niet zo duur, kijk er eens naar.

[Jorn]

Waarschijnlijk moet je dan wel een terugslagklep aan de perszijde van je pomp plaatsen, en hierna de drukschakelaar.
Zodat wanneer de pomp uitschakelt de druk niet meteen weg is door water dat terugloopt.

[Illusion]

emot schreef op maandag 11 augustus 2025 @ 10:32:
..
De pomp die ik heb is een 1,5kW 400V centrifugaalpomp. Zie onderstaande afbeelding voor de specs. Alle drukschakelaars die ik vind voor een centrifugaalpomp zijn allemaal maar voor 230V. Bijvoorbeeld: https://www.waterpompshop...GwQcQcySkANgaApx3EALw_wcB

Nu is mijn vraag; kan ik een 230V drukschakelaar gewoon gebruiken en daarmee een relais schakelen welke dan op zijn beurt de pomp schakelt?
Of zijn er nog alternatieven?

[Afbeelding]

Als je in je eigen link onderaan op de manual klikt, zie je dat er in figuur 7 gewoon een schema staat om deze regelaar met een relais op een 3-fase motor aan te sluiten. Dus ja dat kan
