Zappi laadpaal gebruikt maar 1 van de 3 fasen

[saviour]

Vorige week hebben wij een Zappi laadpaal laten installeren. De persoon die dit installeerde had dit type laadpaal kennelijk nog niet eerder geïnstalleerd . En ik ook niet, dus dat is een mooie combi.

Ik heb de Zappi zo goed mogelijk geprobeerd in te stellen, maar vermoed (of hoop) dat ik een instelling verkeerd heb staan. De laadpaal maakt namelijk slechts gebruik van 1 van de 3 fasen tijdens het laden. Hij laadt dan op max 16A.

Ik heb een 3x25A aansluiting. De laadpaal is aangesloten met een YMVK-as kabel van 4x6 mm2 op een 3P+N B20 automaat. De drie CT-klemmen zijn aangesloten via een datakabel op de drie fasen. Wanneer ik in huis voldoende stroom op de fasen verbruik zie ik in de Zappi per CT-klem een waarde van iets onder de 1.00. Die lijken dus goed aangesloten te zijn. De automaat in de groepenkast is ook daadwerkelijk verbonden met de drie verschillende fasen.

Hier zie ik dat alle stroom voor de laadpaal op de eerste fase wordt gevraagd.


Zo zijn de CT-klemmen ingesteld


Het voltage lijkt mij prima. Is het toevallig dat PH1 hier gearceerd is?


Ik heb Phase hier op 3 staan, maar weet niet of ik daarmee aangeef dat er 3 fasen zijn. Device limit staat op 16,2A. Ik las dat de Zappi dit per fase als limiet zou zien.

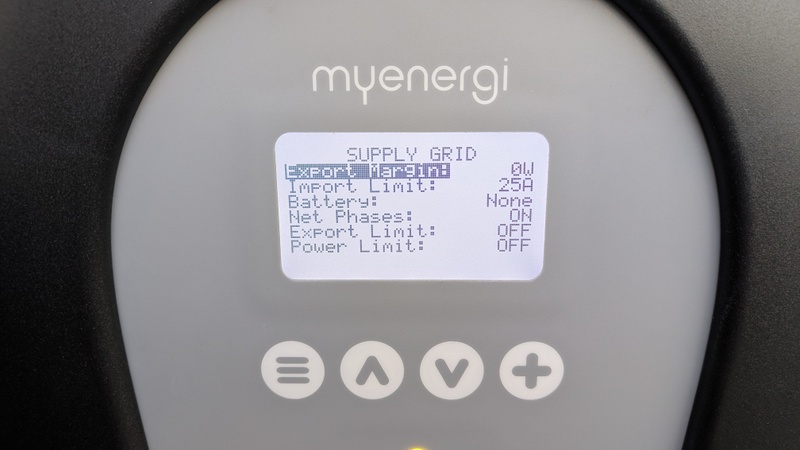

Import limit staat op 25A. Ik las dat dit kloppend zou zijn vanwege mijn 3x25A aansluiting.


Is er iemand die toevallig een verkeerde instelling ziet? Of een idee heeft?

[Jim423]

Welke auto laadt je op?

[guido66]

Dit probleem is al tientallen keren voorbijgekomen hier, deze week ook nog in het thuis laden topic. Zappi werkt alleen op 3 fasen als de draairichting rechtsom is. 2 fasen omwisselen zal het zeer waarschijnlijk verhelpen. Zorg wel dat de CT klemmen blijven corresponderen met de juiste fasen.

[saviour]

Jim423 schreef op vrijdag 11 juli 2025 @ 22:25:
Welke auto laadt je op?

Een Tesla model Y uit 2024.

guido66 schreef op vrijdag 11 juli 2025 @ 22:34:
Dit probleem is al tientallen keren voorbijgekomen hier, deze week ook nog in het thuis laden topic. Zappi werkt alleen op 3 fasen als de draairichting rechtsom is. 2 fasen omwisselen zal het zeer waarschijnlijk verhelpen. Zorg wel dat de CT klemmen blijven corresponderen met de juiste fasen.

Hmm, ik zal kijken of ik zo'n topic kan vinden. Dank je wel.

edit:
Ik heb het bericht van afgelopen week gevonden. Morgen zal ik proberen de fasen in de groepenkast om te wisselen.

[ Voor 10% gewijzigd door saviour op 11-07-2025 23:05 ]

[devriesjande]

Je moet in de groepenkast twee aders van de kabel naar de lader omsteken. Dus bijv. L3 naar L2 en L2 naar L3.

[ Voor 3% gewijzigd door devriesjande op 11-07-2025 23:15 ]

[OverTheTop]

Als ik zo naar je eerste foto kijkt, dan heb je de CT klemmen van F2 en F3 niet op de juiste fase zitten
De vierde regel geeft de Powerfactor aan, en die moet normaal gesproken in de buurt van de 1.00 zitten; deze wijken bij jou enorm af.
Dus wissel even de CTklem CT2 en CT3 van plaats
zie ook: https://support.myenergi....s-in-a-Three-Phase-System

[saviour]

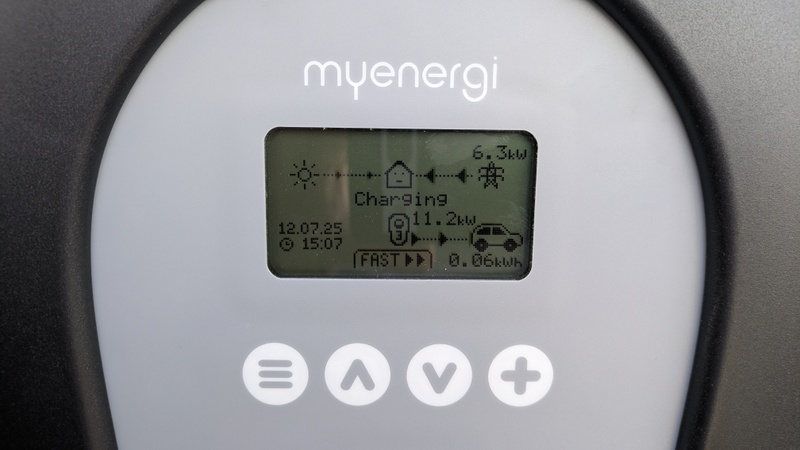

Ik moest inderdaad L2 en L3 omdraaien. En daarna dus ook de CT-klemmen op die fasen. Nu laadt de paal netjes met 11kW .

De post van @guido66 leidde mij naar Hippe Lip in "Thuisladen van je EV deel 2". Daar lees je hoe je in de Zappi niet alleen kunt zien of de CT-klemmen goed zijn aangesloten, maar ook of de fasedraaiïng juist is.

@OverTheTop , op mijn foto zag je die waarden omdat op de fasen nauwelijks verbruik was.

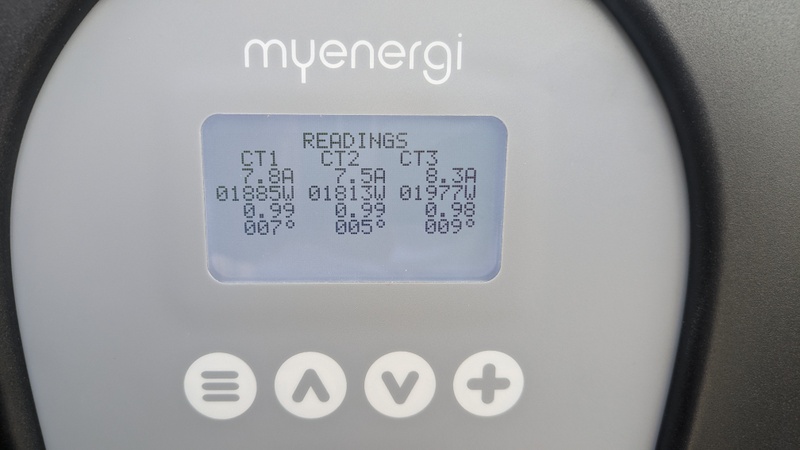

Nog twee foto's ter bevestiging. Dank voor de hulp allen!
