Feedback gevraagd: PV-installatie schema met winkelmandje

[goodfella]

Hi Medetweakers,

Graag jullie feedback over mijn beoogde PV-installatie, benodigdheden en dus eigenlijk een winkelmandje-check. Aan de hand van een schematische weergave probeer ik te inventariseren of ik alles heb.

Introductie en scope
Al 1.5 jaar aan het dubben om het zelf te leggen of niet. Nu heb ik sabbatical en ik ga het gewoon doen
In het verleden het e.a. al besproken, zoals legplan en dakbenutting. Nu heb ik voldoende tijd om het rustig aan te pakken.

In het kort
- Laag dak, schaduwval na ±14:00 4x440Wp (Jinko 440)
- Hoog dak 8x500Wp (DMEGC 500)
- APsystems QT2 micro's
- Losliggende AC aanvoerkabel aansluiten op PV installatie.
- Meterkast (AC) aansluiting doet elektricien.


Visualisatie

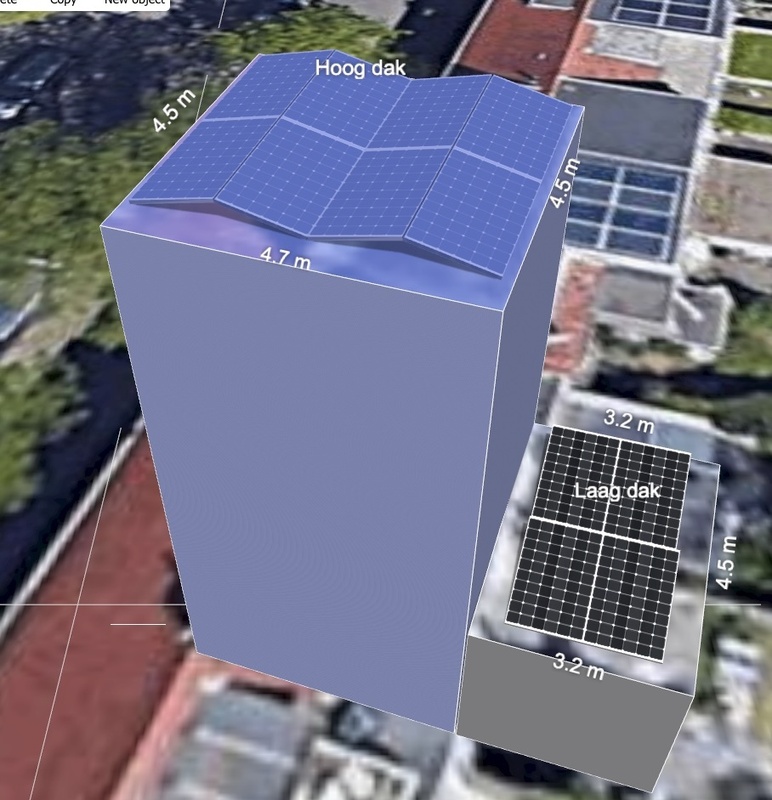

Een impressie van de panelen op de daken:



Schematische weergave (click to read)
Hieronder de schematische opzet van mijn beoogde installatie. Wellicht is het het duidelijkst om onderaan bij de meterkast te beginnen en omhoog te werken.



Winkelmandje (excuses voor de losse screenshots)
Hier een overzicht van de materialen die ik van plan ben aan te schaffen. Mochten jullie missende of overbodige items zien, dan hoor ik het graag!









Vragen
- Uit de handleiding lijkt het dat de QT2 door aardingsringen de Esdec FlatFix Fusion van aarde kan voorzien. Is dit gebruikelijk?
- Waar zal ik de werkschakelaar plaatsen? Naast de meterkast is niet veel plek (jaren 30 huis)
- Is een momentsleutel echt noodzakelijk om alles te monteren, of kan het ook zonder?

Alvast bedankt voor jullie input en meedenken!

--edit--
momentsleutel vraag weggelaten.

[ Voor 5% gewijzigd door goodfella op 19-06-2025 10:43 ]

[Cr3ator]

Ik zou de aarding niet (alleen) via de omvormers laten lopen. Bij onderhoud / vervangen vd omvormers raakt het systeem dan tijdelijk ongeaard.

Werkschakelaar is niet verplicht. Typisch hang je deze naast de omvormer: bij micro's is dat natuurlijk wat lastig. Als je deze toch wilt plaatsen is een plek waar je de kabel toch al onderbreekt logisch - dus die inloopkast. Dan zou ik wel in de meterkast een notitie achter laten dat die daar zit, anders vind niemand die ooit nog terug als er iets mis is.

Let op: De QT2 is niet geschikt voor 54 (108) cels panelen. Je zou de Trina Vertex panelen kunnen overwegen als alternatief. Bijvoorbeeld: https://www.winkelman-zon...eg9rc27-black-transp.html

[ThinkPad]

De 230V materialen zoals YMVK, Wago en Eaton automaat zijn waarschijnlijk voordeliger op een site als Elektramat vermoed ik.

[goodfella]

Cr3ator schreef op donderdag 19 juni 2025 @ 11:30:
Werkschakelaar is niet verplicht. Typisch hang je deze naast de omvormer: bij micro's is dat natuurlijk wat lastig. Als je deze toch wilt plaatsen is een plek waar je de kabel toch al onderbreekt logisch - dus die inloopkast. Dan zou ik wel in de meterkast een notitie achter laten dat die daar zit, anders vind niemand die ooit nog terug als er iets mis is.

De notitieverwijzing is een goed idee! Het idee dat ik de boel kan ontkoppelen is toch prettig.

Cr3ator schreef op donderdag 19 juni 2025 @ 11:30:
Let op: De QT2 is niet geschikt voor 54 (108) cels panelen. Je zou de Trina Vertex panelen kunnen overwegen als alternatief. Bijvoorbeeld: https://www.winkelman-zon...eg9rc27-black-transp.html

Fieeuwww, bijna onnodig gegokt dat het goed zou gaan met de Jinko's! Hier en daar lees ik dat het goed gaat voor velen. Maar als Trina Vertex nagenoeg dezelfde opbrengst hebben, dan ga ik voor deze! Bedankt voor dit inzicht

Cr3ator schreef op donderdag 19 juni 2025 @ 11:30:
Ik zou de aarding niet (alleen) via de omvormers laten lopen. Bij onderhoud / vervangen vd omvormers raakt het systeem dan tijdelijk ongeaard.

Zeer valide argument om het nooit via een omvormer te doen. Ik ga het aftappen via een lasdoos met een wartel en direct monteren op het FlatFix frame.

ThinkPad schreef op donderdag 19 juni 2025 @ 11:36:
De 230V materialen zoals YMVK, Wago en Eaton automaat zijn waarschijnlijk voordeliger op een site als Elektramat vermoed ik.

Top idee! Zeker ook omdat ik aparte afdichtende wartels nodig heb voor de aardekabels van 6mm op de lasdozen! Of weten jullie andere manieren om het afdichtend uit de lasdoos te krijgen?

Hartelijk dank voor het meedenken


Nog een vraagje over beoogde kabeltraject, deze is als volgt:

• Meterkast: YMVK 5x4 2m naar eerste verdieping ->
• Eerste verdieping: Werkschakelaar -> stukje YMVK 5x4 -> lasdoos -> YMVK 5x2.5 9m naar het hoge dak.
• Hoge dak: lasdoos -> Y koppelkabel -> lasdoos -> Y koppelkabel lasdoos -> YMVK 5x4 9m
• Lage dak: lasdoos -> Y koppelkabel -> einddop.

Bovenstaande is een mix van 5x2.5mm en 5x4mm YMVK en Y-kabels. Volgens ChatGPT blijft de spanningsval ±0.32% ruim binnen de marge 1-2% voor mijn hele setup, maar zijn er andere zaken waar ik rekening mee moet houden? Zoals bijvoorbeeld deze kabelmanagement blokken? Ik ga alles natuurlijk ophangen aan die haken en met kabelbinders vast maken.

[Cr3ator]

"Bovenstaande is een mix van 5x2.5mm en 5x4mm YMVK en Y-kabels"

Die mix hoeft geen probleem te zijn inderdaad qua spanningsval. Dat is het mooie van 3-fasen. Er gaat maximaal zo'n 8A per ader lopen (2000W per fase). Ik zou als t kan dat ene stukje 2.5mm2 ook in 5G4 doen, tenzij je een hele goede reden hebt dat niet te doen. Maar zelfs als je alles in 5G2.5 zou doen, moet de spanning op t net behoorlijk hoog zijn om last te krijgen.

Die blokken zijn erg sjiek, maar gewoon een baksteen op een stukje rubbermat werkt ook prima om je kabel aan vast te maken. De YMVK-kabel zou je nog door een mantelbuis kunnen leggen (Bijv. de Frankische 19mm zwart (UV bestendig) van Elektramat).

[goodfella]

Hoppa, toegevoegd op het lijstje. Dank je wel



Waarom 5x2.5 er zit
Onze aannemer had een flexbuis met 3 aders geplaatst. Met een trekveer heb ik het kunnen vervangen met 5x2.5 waarvan de buitenmantel heb weggestript, helaas paste een 5x4 niet

Kabelwegwerking

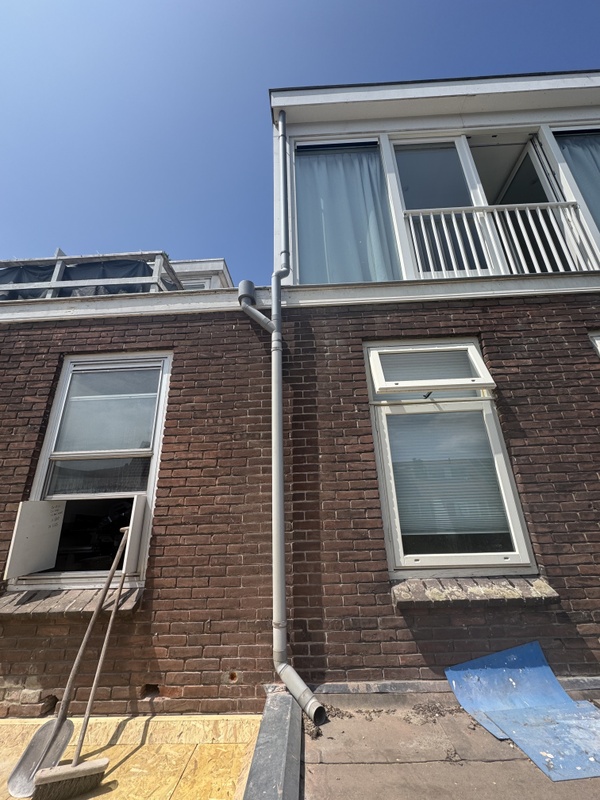

Om de kabel van het hoge dak naar laag te krijgen, kan ik het achter de regenpijpen wegbeugelen. Bovenaan de regenpijp zou ik het zelfs nog via de zijkant kunnen laten lopen zodat het boeideel er nog fraai uit ziet. Of hebben jullie andere oplossingen? Ik wil geen extra dakdoorvoer op de eerste verdieping, dat is mij te ingrijpend.

of.... en dit is vloeken in de kerk, of met een-letter-variabelen programmeren.... door de regenpijp...

[ Voor 10% gewijzigd door goodfella op 19-06-2025 17:53 ]
