[MOD] Van smeltpuntbepaler naar sfeerverlichting

[WWIE92]

Introductie

Beste Tweakers,

Een tijd geleden heb ik van één van mijn opdrachtgevers een oude smeltpuntbepaler ontvangen.
De apotheek werd verkocht en dit apparaat stond daar nog stof te verzamelen. Natuurlijk wilde ik die wel hebben. Gezien te beperkte toepassing in de thuisomgeving, staat het hier ook de stofcollectie uit te breiden.
Maar om het van een louter decoratief voorwerp ook iets functioneels te maken, ben ik er eindelijk aan toe om het om te bouwen tot sfeerverlichting.

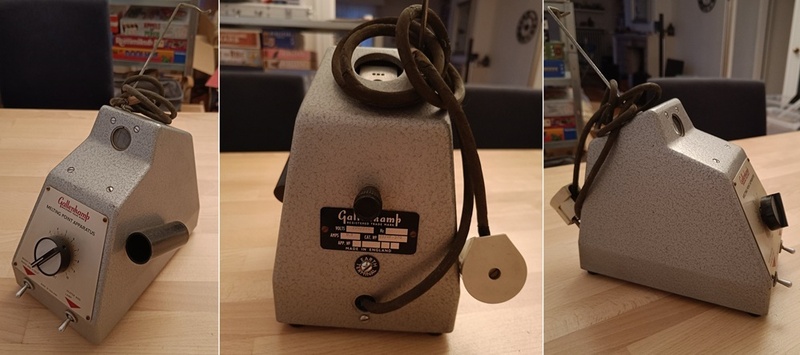

Van alle hoeken



The guts

Qua elektronica heb ik niet heel veel kennis, maar het internet helpt al behoorlijk op weg. En in theorie zijn lampjes nou niet bepaald moeilijk.
Echter heb ik hier nog wel wat problemen, waar ik jullie hulp graag bij inschakel.

Nu, hij doet het nog. Echter is de bedrading te oud en bros om te kunnen vertrouwen. Ook geeft de huidige lamp niet de sfeerverlichting die ik zou wensen. Daarnaast is er geen praktisch nut in de verwarmingsfunctie, gezien ik thuis niet echt de behoefte voel om analytische experimenten te doen.

Functionaliteitstest

Het doel

1. Ik zou graag een cilindervormige / reageerbuis-achtige ledlamp met filamenten (of "Edison lamp"?) in de bovenste opening zo'n 20~25 cm laten uitsteken. Dit lijkt wel sciency en in stijl van het apparaat.
   Het voorbeeld hieronder is 30 cm, en zou prima zijn aangezien de fitting in de behuizing zal komen en het eerst "X"-filament dan eventueel door het kijkvenster zichtbaar is.

   Voorbeeld ledloket.nl
   Ter referentie, de ondersteunende stang die op het apparaat bevestigd is, steekt 13,5 cm uit t.o.v. waar het bevestigd is. De lamp zal nog iets verder komen en daarop "steunen".
2. De schakelaar aan de rechterkant van de voorzijde moet de lamp aan/uit zetten. Da's gemakkelijk.
3. Idealiter regelt de draaischijf aan de voorzijde het dimmen van de ledlamp. Nu is dat denk ik een soort weerstand die stroomtoevoer naar het verwarmingselement regelt, maar dat gaat er dan uit.
4. Als het enigszins mogelijk is, zou ik graag een accu in de behuizing plaatsen zodat de lamp zonder draad kan staan waar die wil.

De vragen

Een accu als bron?
Gezien beperkte middelen en kennis zou ik in dit geval opteren voor een powerbank die 5v of 12v als output heeft. Ik weet niet of hier nog andere opties in zijn, maar dat lijkt mij de eenvoudigste.
Indien dit het wordt, is er een probleem voor de lamp in het voorbeeld die 230v dc vereist.

• Is er een zelfde soort lamp als in het voorbeeld die aan 5v of 12v (of ander voltage) dc genoeg heeft? Ik heb meerdere dagen gezocht. Ik kom enkel uit op klassieke "peertjes" met filament of langwerpige met een diffuse continue lichtbron (dus geen filamenten). Of,
• Is er een mogelijkheid om de dc output te converteren naar 230v ac om de lamp in het voorbeeld te kunnen gebruiken? Ik begrijp dat dit funest is voor de efficiëntie van het ontwerp, maar dat zij dan zo als het relatief binnen de perken blijft.

Dimbaar licht?
Als de lamp dimbaar is, zou het fijn zijn als de draaiknop gebruikt kan worden. Dit is wel te maken, alleen de manier waarop is waarschijnlijk afhankelijk van het soort lamp dat wordt gebruikt.
[list]
• Als de lamp op 230v ac wordt aangesloten, dan zou dat gaan m.b.v. fase afsnijding zoals deze van ledloket. Is de dimmer voldoende om één 3 W lamp te dimmen? Of moet ik nog ergens aan denken alvorens ik dit gebruik? Of heb ik een andere dimmer nodig?
• Als er wel een geschikte dc ledlamp op de markt is zoals iets hoger omschreven, hoe kan die het beste gedimd worden, afhankelijk van de gekozen aansturing?

Nu verder

Ik ga alvast op mijn gemak alles uit de behuizing halen. Het apparaat van binnen en van buiten helemaal schoonmaken en wachten op antwoorden van jullie! Dan wordt de passende lamp besteld en eventuele extra onderdelen om het geheel weer in elkaar te zetten.

[WWIE92]

De update

Het vervolg heeft even op zich laten wachten. Leven, dingen, druk-druk-druk. We kennen het allemaal.
Ik heb een tijdje het forum afgewacht in de hoop dat iemand met een pienter idee zou komen wat betreft het draadloos maken van het geheel.
Helaas geen reactie, maar dat zal de pret niet doen drukken de bedrade variant te maken.

De aanpak

• De oude stroomdraad was volledig verouderd, hier is een zwarte verlengsnoer/verdeelstekker voor opgeofferd.
• Al het binnen- en buitenwerk is verwijderd, schoongemaakt en bewaard om eventueel later nog te kunnen gebruiken.
• Bij een lokale doe-het-zelver zijn enkele E27 fittingen gekocht, om later het geschikte model te kiezen.
• De lamp in het voorbeeld (hierboven) is besteld van ledloket.nl. Bij aankomst blijkt het niet een "X" patroon te zijn zoals gedacht, maar zigzag, wat met de reflectie in het buisvormige glas daar wel op lijkt zodra de lamp aan is.
• Een dimmer is besteld van ledloket.nl. Het betreft niet degene die in het voorbeeld (hierboven) is aangegeven, maar eentje die vanaf 0,3 W kan dimmen. Eén telefoontje naar het bedrijf gaf me de bevestiging dat dit de beste keuze zou zijn, en dat een goedkopere minder goed resultaat zou geven voor mijn toepassing.

Voortgang

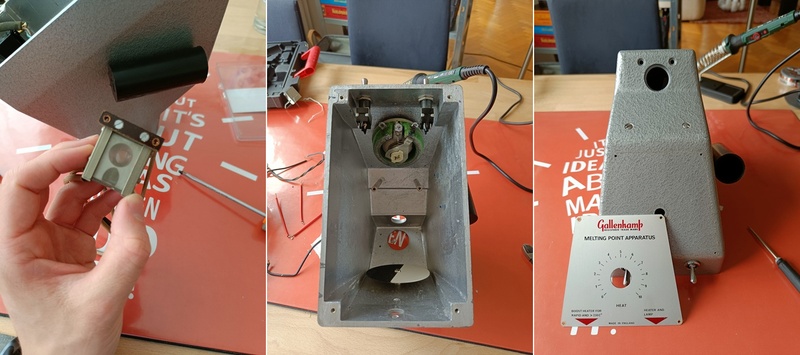

Demontage
Eerst de verwijdering van de componenten:

Verwijdering van de verlichting


Verwijdering van de bedrading en overige buitenwerk

Wederopbouw
Allereerst een test-fit van de dimmer. Het blijkt dat de montage via een enkele moer aan de voorzijde de dimmer niet (voldoende) op zijn plaats zal houden. Om deze reden zijn extra gaten in de behuizing gemaakt en de bouten en moeren van het originele verwarmingselement gebruikt om de dimmer op zijn plaats te houden.


Testfit dimmer, met nieuwe gaten in de behuizing, waar rechts reeds een moertje is geplaatst van het fixatiesysteem van het verwarmingselement.

De dimmer is vervolgens aangepast op het juiste min/max-bereik voor de lamp.
Daarna is alle bedrading toegevoegd en is heel de behuizing weer geaard, want niemand wenst denk ik een oplawaaier te krijgen bij het ontsteken van sfeerverlichting.

Finalisering binnenwerk

De E27 fitting is "slechts" met tie rips bevestigd in de juiste positie op de originele plaats waar ooit de verlichting heeft gezeten. Helaas heb ik hier niet de middelen noch de materialen om dit eleganter te doen. But if it's stupid and it works, it ain't stupid zal ik dan maar zeggen
De opening waar de lamp uit komt is beschermd met vilt om krassen aan de lamp te minimaliseren. Tevens had ik geen zwarte bedrading op voorraad, waardoor ik heb gekozen om een blauw touw met zwarte krimpkous te bewerken.

Hoe dan ook, alles is bevestigd. En dit is:

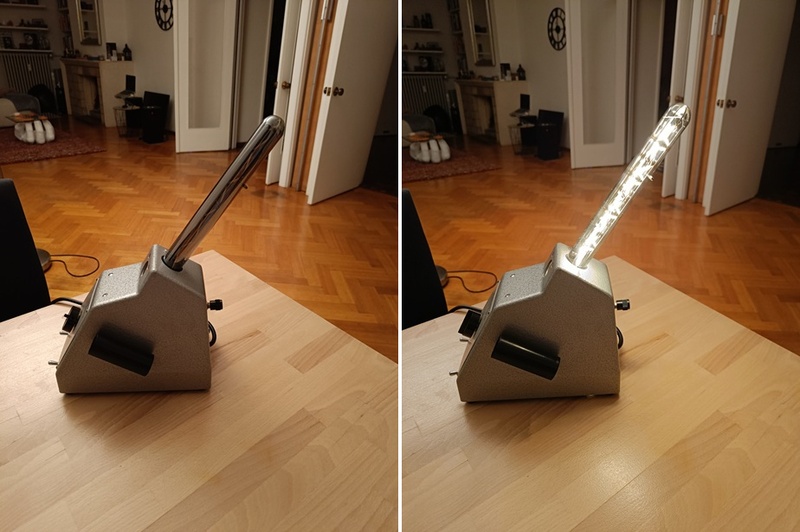

Het resultaat

Met alle componenten op zijn plek en alles afgedicht zoals het hoort, is het tijd om de oude smeltpuntbepaler een plekje te geven in het huis. De dimmer werkt fantastisch en ik ben erg blij met het resultaat. Ik weet dat het niet een bijzonder MOD is zoals sommigen plaatsen, doch heb ik plezier gehad aan het bouwen en delen van deze modificatie.


Frontview


Sideview
.

Slot

In het kader van "vind je zelf mooi wat je hebt gemaakt?"
Ja, ik ben erg tevreden met het resultaat!
