Shelly 2PM met rolluik

[bvanholme]

Ik zou graag een shelly 2PM aansluiten op mijn rolluiken.
Ik vind echter niet direct een aansluitschema met de soort schakelaar die ik heb zitten.
Dit is mijn schakelaar




En ik zou dus ook graag de schakelaar nog bruikbaar hebben ook.

[JaVaWa]

Deze schakelaar is qua aansluitingen heel standaard. De grijze kabel links komt van het net, de witte kabel rechts gaat naar het rolluik. Naast de Shelly heb je nog twee wago's nodig en een klein stukje zwarte, bruine en blauwe draad.

De bruine draad uit de grijze kabel doe je in een wago, en vanaf de wago een stukje bruin naar de L op de Shelly en een stukje bruin naar de schakelaar waar de huidige bruine draad uit de grijze kabel op zit.
Dat witte ding op de twee blauwe draden vervang je door een wago, en daar voeg je een extra blauwe draad aan toe de je aansluit op de N van de Shelly.
De bruine draad in de witte kabel sluit je aan op O1 van de Shelly, de zwarte draad op O2.
Tenslotte maak je draden van S1 en S2 naar de bestaande schakelaar. Voor het mooi bruin en zwart, maar twee keer bruin of twee keer zwart kan ook.

[bvanholme]

Bedankt voor de info

[ Voor 108% gewijzigd door bvanholme op 08-06-2025 18:34 ]

[JaVaWa]

Zet dan eens bij "Settings" > "Input type" op "Switch"
(was een antwoord op je gewiste vraag)

[ Voor 27% gewijzigd door JaVaWa op 08-06-2025 18:39 ]

[bvanholme]

JaVaWa schreef op zondag 8 juni 2025 @ 17:53:
Deze schakelaar is qua aansluitingen heel standaard. De grijze kabel links komt van het net, de witte kabel rechts gaat naar het rolluik. Naast de Shelly heb je nog twee wago's nodig en een klein stukje zwarte, bruine en blauwe draad.

De bruine draad uit de grijze kabel doe je in een wago, en vanaf de wago een stukje bruin naar de L op de Shelly en een stukje bruin naar de schakelaar waar de huidige bruine draad uit de grijze kabel op zit.
Dat witte ding op de twee blauwe draden vervang je door een wago, en daar voeg je een extra blauwe draad aan toe de je aansluit op de N van de Shelly.
De bruine draad in de witte kabel sluit je aan op O1 van de Shelly, de zwarte draad op O2.
Tenslotte maak je draden van S1 en S2 naar de bestaande schakelaar. Voor het mooi bruin en zwart, maar twee keer bruin of twee keer zwart kan ook.

Aansluiting op deze manier gedaan maar kan ik dan zonder de knop te gebruiken omhoog en omlaag via de Shelly schakelen? Zal eens kijken via de settings

[bvanholme]

JaVaWa schreef op zondag 8 juni 2025 @ 18:38:
Zet dan eens bij "Settings" > "Input type" op "Switch"
(was een antwoord op je gewiste vraag)

Aha ik heb nu inderdaad 2 keer de shelly staan eentje voor omhoog een eentje voor naar beneden.
Met de knoppen hadden we een stop als het rolluik omhoog of naar beneden was, lukt dat met de shelly ook ?

[JaVaWa]

Wat bedoel je daarmee? Dat je het luik niet helemaal omhoog of omlaag doet, maar stopt op een door jou gewenst moment? Dat kan zeker met een Shelly, je kunt zelfs bepalen dat hij op een specifieke positie sluit (bijv. half of driekwart).
Het is afhankelijk van de gebruikte aansturingssoftware/app of die opties ook ingebouwd zijn.

[bvanholme]

JaVaWa schreef op zondag 8 juni 2025 @ 19:09:
Wat bedoel je daarmee? Dat je het luik niet helemaal omhoog of omlaag doet, maar stopt op een door jou gewenst moment? Dat kan zeker met een Shelly, je kunt zelfs bepalen dat hij op een specifieke positie sluit (bijv. half of driekwart).
Het is afhankelijk van de gebruikte aansturingssoftware/app of die opties ook ingebouwd zijn.

Dit lijkt nu idd ook gelukt, enige issue die ik nog heb is de fysieke knop. Naar beneden werkt die, maar naar boven blijkbaar niet? Enig idee nog?

[JaVaWa]

Staat de Shelly in “cover” stand? Mits juist aangesloten zou het gewoon moeten werken.

[bvanholme]

JaVaWa schreef op maandag 9 juni 2025 @ 09:45:
Staat de Shelly in “cover” stand? Mits juist aangesloten zou het gewoon moeten werken.

Nog eens alles qua aansluitingen nagekeken en kabeltje gecontroleerd (zelfs vervangen) maar de omhoog schakelaar doet nog altijd niets
Via de app en de home assistant werkt het wel goed.

[JaVaWa]

De schakelaar lijkt anders aangesloten dan eerst, maar dat kan ook het perspectief zijn.

[bvanholme]

Ik denk dat alles correct is aangesloten

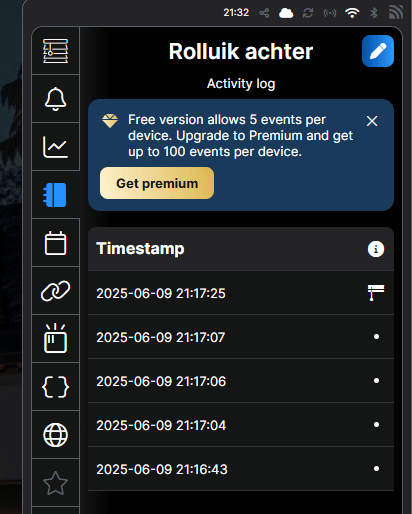

Als ik in de app kijk naar de logging dan zie ik op moment dat we de schakelaar naar beneden indrukken dat er ook een entry bijkomt, als ik de knop naar boven zet komt er niets bij ?
Zou het kunnen dat de S2 niet werkt?

[JaVaWa]

Dat kun je eenvoudig controleren door de draden op S1 en S2 om te wisselen.

[DukeBox]

@bvanholme Dan zijn denk ik niet de wago's die @JaVaWa bedoeld, deze zijn niet geschikt voor gevlochten draad.
Deze:

[deamosreapos]

Hierbij een linkje naar een ander topic die ook deze uitdaging had. Ik heb met de post van Rova de juiste aansluiting voor elkaar gekregen. (Met dezelfde schakelaar alleen niet zo mooi ingebouwd maar opbouw)

rova schreef op dinsdag 7 mei 2024 @ 19:39:
[Afbeelding]

Hierbij een aansluitschema voor de Shelly plus 2PM met schakelaar.

Als op de Shelly het rolluik verkeer om gaat dan kan je 01 en 02 omdraaien. Zijn de draden van de motor
Als daarna de switch nog verkeerd gaat dan de sw1 en sw2 ook omdraaien en dan zou het goed moeten komen.

@Septillion Dit zou hem dan moeten zijn.

[ Voor 4% gewijzigd door deamosreapos op 09-06-2025 21:47 ]

[bvanholme]

Het was dus een niet werkende shelly heb een andere toegestuurd gekregen en hiermee werkt het nu perfect ! Het is nu wel een shelly 2PM gen3 ipv de plus 2PM

[ Voor 18% gewijzigd door bvanholme op 20-06-2025 21:52 ]

[sypie]

@bvanholme Dat je nu de gen3 hebt is eigenlijk in jouw voordeel. Die is nieuwer, heeft betere contacten om je draden in aan te sluiten en nog wat softwarematige verbeteringen.

Zie hier voor meer info: https://www.reddit.com/r/..._pm_gen3_and_shelly_plus/
