Welke leiding is aanvoer en retour op radiator?

[Henkie48]

Hallo mede-tweakers,

Ik heb een vraag over de aanvoer en retour aansluting op mijn radiatoren (en ben een redelijke leek op dit gebied..). Waarschijnlijk is de aanvoer/retour aansluiting op mijn CV ketel verkeerd om geinstalleerd. En nu wil ik krijg even controleren of dat inderdaad zo is als ik alle radiatoren check. Een aantal radiatoren hebben een duidelijke boven en onder-leiding. Voor die radiatoren neem ik aan dat de aanvoer op de bovenste leiding aangesloten moet worden.
Op het moment wordt de onderste leiding van deze radiatoren als eerste warm als ik de CV aan zet, dus dat lijkt me niet goed.

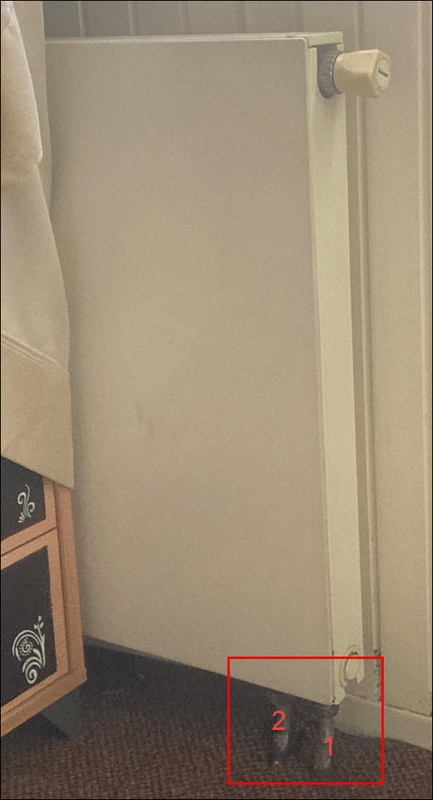

Maar bij 3 radiatoren zitten beide leidingen rechtsonder op de radiator. Zie eerste 3 bijlages.

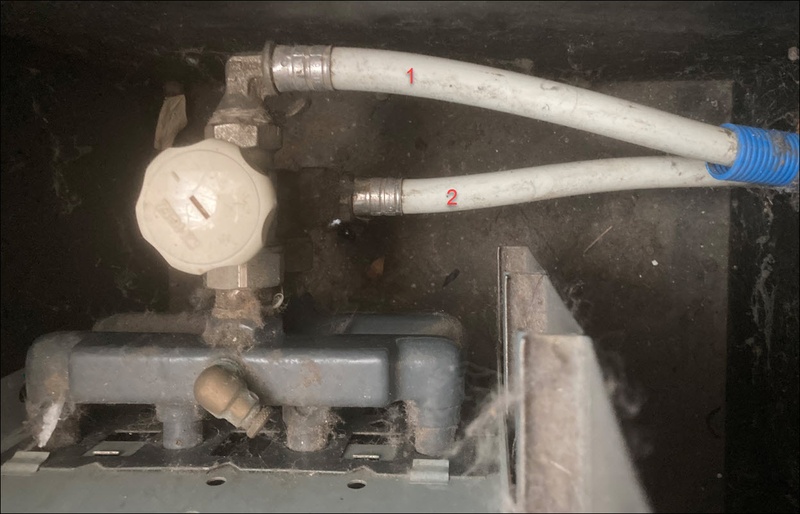

En de laatste bijlage is van de radiator in de convector-put (foto van boven genomen).
Ik heb nummer 1 en 2 bij elke foto gezet.

Klopt het dat de aanvoer aangesloten moeten worden op leiding 1 bij alle 4 de foto's?
Alvast dank voor de tips!

Groeten,
Henk

[Tillumen]

De aanvoer gaat op de knop. De retour aan de onderzijde. Dus op de onderste foto is 1 de aanvoer. Om de andere radiatoren te checken moet je even intern kijken hoe deze is aangesloten met bovenstaande in je hoofd.

[Henkie48]

Tillumen schreef op zondag 25 mei 2025 @ 15:43:
De aanvoer gaat op de knop. De retour aan de onderzijde. Dus op de onderste foto is 1 de aanvoer. Om de andere radiatoren te checken moet je even intern kijken hoe deze is aangesloten met bovenstaande in je hoofd.

Bedankt voor de reactie. En om het intern te bekijken, is het dan het handigst om de bovenkant te demonteren? Nooit eerder gedaan...

[_JGC_]

Kijk even door het rooster aan de bovenkant. Die onderaansluiting wordt met een buisje naar boven geleid naar de aansluiting waar de knop op zit.
Meest logische bij je radiatoren met onderaansluiting is 2 aanvoer en 1 retour.

[Henkie48]

_JGC_ schreef op zondag 25 mei 2025 @ 16:14:
Kijk even door het rooster aan de bovenkant. Die onderaansluiting wordt met een buisje naar boven geleid naar de aansluiting waar de knop op zit.
Meest logische bij je radiatoren met onderaansluiting is 2 aanvoer en 1 retour.

Dank voor de tip!
Als ik van boven door het rooster kijk, dan zie ik vanaf de knop een buis van ongeveer 12 cm lang horizontaal de radiator in gaan. (eerste foto hieronder)

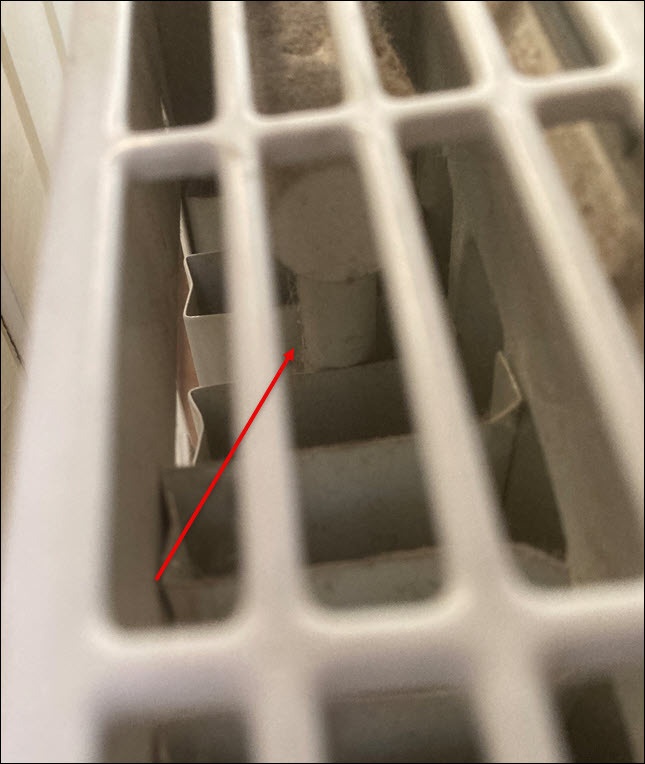

Op de tweede foto zie je een buis verticaal naar beneden gaan (vanaf de horizontale buis, zie pijl). Deze verticale buis gaat iets voor het uiteinde van de horizontale buis naar beneden, ongeveer 9 cm vanaf de zijkant van de radiator.
De linker leiding (leiding 2) aan de onderkant (derde foto hieronder) zit ook ongeveer 9 cm vanaf de zijkant van de radiator.
Dus als ik er vanuit mag gaan dat de verticale buis inderdaad direct naar beneden gaat (naar leiding 2), dan moet leiding 2 de aanvoer zijn.
Klopt mijn redenering inderdaad?

Alvast dank!

[_JGC_]

@Henkie48 Dat is ook de enige logische mogelijkheid, want anders zouden die buisjes elkaar moeten kruisen en die ruimte is er niet.

[The End]

_JGC_ schreef op zondag 25 mei 2025 @ 17:00:
@Henkie48 Dat is ook de enige logische mogelijkheid, want anders zouden die buisjes elkaar moeten kruisen en die ruimte is er niet.

Ik zou hier enorm mee oppassen. Er zijn zoveel varianten mogelijk. Als je het zeker wilt weten, dan moet je de buis volgen.

Mooi voorbeeld van een simpel onderblok. Iets dergelijks kan ook binnen de radiator gebeuren.
https://www.sanispecials....uisstuk-M22-x-M22-1300422

[ Voor 5% gewijzigd door The End op 28-05-2025 14:45 ]

[Gameboy]

The End schreef op woensdag 28 mei 2025 @ 14:44:
[...]

Ik zou hier enorm mee oppassen. Er zijn zoveel varianten mogelijk. Als je het zeker wilt weten, dan moet je de buis volgen.

Of je zet (even) de verwarming aan en de (thermostaat)kraan op de radiator(en) open. Je kunt dan voelen waar de radiator(en) het eerst warm wordt.

Radiatoren en convectoren werken op het principe van tegenstroom, dus de bovenkant van een radiator/convector moet aangesloten zijn op de aanvoerleiding vanaf de warmtebron.

Als de bovenkant als eerste warm wordt, is het goed aangesloten. Als de onderkant als eerste warm wordt, niet

[Xiphalon]

Henkie48 schreef op zondag 25 mei 2025 @ 16:47:
[...]
Alvast dank!
[Afbeelding]

Ziet er verdacht uit als een iets ouder model Thermrad radiator, en dan is 2 inderdaad de aanvoer en 1 de afvoer.

[franssie]

Hier staat het voor verschillende typen en de aanvoer is inderdaad bijna altijd de binnenste buis (2 dus in de foto) voor aanvoer.
Echter is opstoken en voelen welke kant het eerst warm wordt (boven) natuurlijk de simpelste test.
Dat de bovenkant eerst warm wordt was voor mij in het begin nog niet zo intuïtief, maar de lucht moet het water afkoelen en zal dan zakken omdat het kouder wordt dan vers aangevoerd water, en de opstijgende lucht komt steeds weer warmer water tegen in de reis omhoog. Dus inderdaad de tegenstroom die @Gameboy benoemde. Zo werkt overigens elke warmtewisselaar en ook de kieuwen van een vis bij het uit het water halen van zuurstof.
