ASUS UX534F Reageert niet meer op power knop

[nodri2000]

Goedendag allemaal,

Dit is mijn eerste post mbt het trachten te repareren van mijn oude laptop. De reden waarom ik dit wil doen is omdat ik deze laptop regelmatig gebruik(te) voor wat spelletjes etc.
De laptop is ooit in mijn bezit gekomen omdat de vorige eigenaar het scherm had beschadigd en waardoor deze niet meer gerepareerd werd door het bedrijf waarvoor hij werkte. Hij kreeg een nieuwe en ik kon deze voor een kratje bier overnemen.

Het scherm zelf heb ik eigenlijk nooit gebruikt, ik plugde er altijd een externe monitor in.

Wat is er nu gebeurt:
- tijdens gebruik hoorde ik een tik en ging de laptop ineens uit.
- reageert niet meer op de power button.
- accu is vol en de adapter geeft 19,9V af.

Wat heb ik gedaan:
- reset, accu los, CMOS los, reset etc. Niks hielp.
- na wat speurwerk op het grote interweb blijkt dat deze ASUS laptop wel eens problemen hebben met hun powerrail condensatoren en of gelijkrichtters diodes etc. https://youtu.be/oXfg8qdsfY0?feature=shared
- na wat dingen uitgezocht te hebben heb ik samen met een maat na de tweede Mosfet na de adapter voeding een spanning van 1,0V op de drain gezet en toen met een thermische camera gekeken wat er warm werd.
- et voila, 1 component werd warm. Tot onze verbazing was dit geen condensator maar (volgens ons) een diode.

Na wat speurwerk ben ik er nog niet helemal uit wat het nou precies is. Volgens mij is het een Schottky diode maar ik kan er ook volledig naast zitten.

Wat vraag ik;
- zijn jullie bekend met wat dit is?
- kun je deze zo vervangen of zou het probleem achter deze diode kunnen zitten?
- heb zelf met een labvoeding 1,0V geinjecteerd na de tweede mosfet (hier zat de kortsluiting emt ground) maar we kwamen maar tot 0,6A terwijl in het gelinkte filmpje ze wel 3A konden injecteren. Wat voor tool moet je hiervoor hebben dan?
- hotwork station etc. staat bij mijn maat op de hobbykamer dus wisselen zou geen probleem moeten zijn.

Hier de plaatjes:

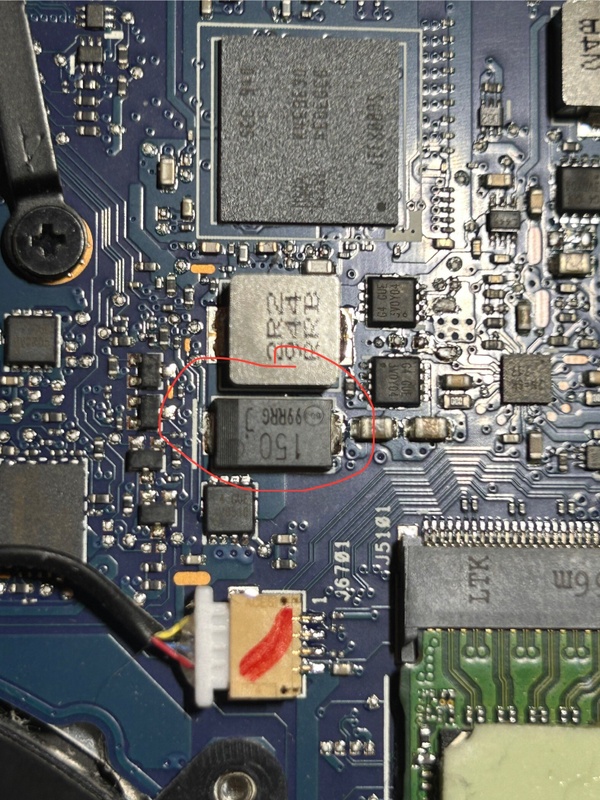

In het rood aangegeven welk component er warm werd.




Close-up


Alvast bedankt voor de hulp.

[SA007]

Wat je aanwijst is een powerdiode, als je daar 0.6A doorheen drukt en er zit een directe kortsluiting achter kan je die best goed heet stoken inderdaad.
Dat wil niet zeggen dat die kapot is, al is het zeker een optie.

Zelf zou ik met een multimeter op de ohm stand eens bij de condensatoren naar ground gaan meten, en beide kanten van deze diode, best kans dat je een kortsluiting vind.

Over die kortsluiting dan weer proberen die 1V 1A te zetten en kijken wat warm wordt is dan ook weer een goed idee.
Ik zou die tussen de ground en 'een' powerrail zetten, bij de mosfet is geen fantastische plek omdat je dan moeilijker een individueel component kan vinden.
Makkelijkste manier om te vinden wat warm wordt is idd een thermische camera, een andere tussenstap is wat alcohol, liefst ipa, dat verdampt dan opvallend snel waar het heet wordt.

[nodri2000]

Gisteravond e.e.a met een multimeter gemeten, daarbij vonden we een condensator die volgens ons kortsluiting had. Deze verwijderd maar dit loste het probleem niet op. De diode is ook verwijderd en weer terug geplaatst.

De thermische camera laat niks zien wat warm wordt terwijl de multimeter wel een kortsluiting naar ground en power rail laat zien.

Zal de laptop wegbrengen voor onderzoek door iemand die er wat meer verstand van heeft. Ondertussen maar op zoek naar een leuke budget game PC denk ik zo.
