JGINYUE B650i Night Devil

vrijdag 16 mei 2025 10:19

Acties:

Topicstarter

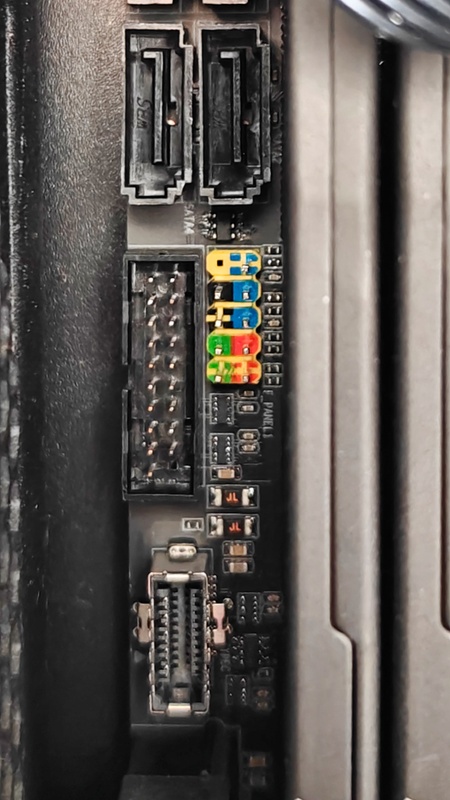

Heb een leuk Mini ITX MoBo gekocht.

Klein probleem ; er is nergens een Manual te vinden...
Wie o wie helpt me uit de brand ...
Snap niks van de kleurencode's om dit MoBo aan te sluiten op de behuizing...

BVD

Afbeeldingslocatie: https://tweakers.net/i/rrlgz3DRnszUrfYnCPXA6LJHaRA=/x800/filters:strip_icc():strip_exif()/f/image/ccrUrXbOb0U9QvOgRZkIz5Tj.jpg?f=fotoalbum_large

vrijdag 16 mei 2025 12:21

Dark

who tweaked the light?

Zoom eens wat verder uit met je foto, de beschrijving staat aan de andere kant van de geheugen sloten op het moederbord.

Afbeeldingslocatie: https://tweakers.net/i/-Gx5pt0_jvOnzCNudmEaD4BrwHE=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/GiRPHzGXLl4dToVtA0VTzi2b.png?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/-Gx5pt0_jvOnzCNudmEaD4BrwHE=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/GiRPHzGXLl4dToVtA0VTzi2b.png?f=user_large

hier is het te klein om te lezen, maar op een goede foto moet dat te doen zijn.

Edit: Wat @nelizmastr zegt lijkt me te kloppen, als ik flink inzoom op het plaatje wordt het nog niet echt leesbaar maar komt waarschijnlijk overeen. De + is meestal alleen van belang voor leds, reset en power zijn veelal niet gepolariseerd.

[ Voor 24% gewijzigd door Dark op 16-05-2025 12:36 ]

vrijdag 16 mei 2025 11:24

Acties:

nelizmastr

Goed wies kapot

Dit is doorgaans redelijk universeel.

Rood - HDD LED
Groen - Power LED
Zwart - Power Button
Blauw - Reset button

Als zij het anders hebben gedaan wordt het trial & error

Let vooral even op de + en - wanneer van toepassing, maar dat spreekt voor zich.

[ Voor 21% gewijzigd door nelizmastr op 16-05-2025 11:25 ]

I reject your reality and substitute my own - R7 5800X3D - B550M PG Riptide - 32GB Ballistix DDR4-3600 @ C15 - RX7800XT - V750 Gold

vrijdag 16 mei 2025 12:21

Acties:

Beste antwoord ✓

Dark

who tweaked the light?

Zoom eens wat verder uit met je foto, de beschrijving staat aan de andere kant van de geheugen sloten op het moederbord.

Afbeeldingslocatie: https://tweakers.net/i/-Gx5pt0_jvOnzCNudmEaD4BrwHE=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/GiRPHzGXLl4dToVtA0VTzi2b.png?f=user_large

hier is het te klein om te lezen, maar op een goede foto moet dat te doen zijn.

Edit: Wat @nelizmastr zegt lijkt me te kloppen, als ik flink inzoom op het plaatje wordt het nog niet echt leesbaar maar komt waarschijnlijk overeen. De + is meestal alleen van belang voor leds, reset en power zijn veelal niet gepolariseerd.

[ Voor 24% gewijzigd door Dark op 16-05-2025 12:36 ]

vrijdag 16 mei 2025 17:41

Acties:

PeeVé

Topicstarter

Ik zie het nu ook...Staat achter de geheugensloten !
Bedankt voor de reacties !!!
