Standleiding - bochten kort na elkaar?

[Mpango]

Dag allen,

Voor onze renovatie, een houtskeletbouw die we verstevigd hebben door een extra constructie in te plaatsen, heb ik een vraag over de afvoerleiding van enerzijds het toilet en anderzijds de douche en het bad.

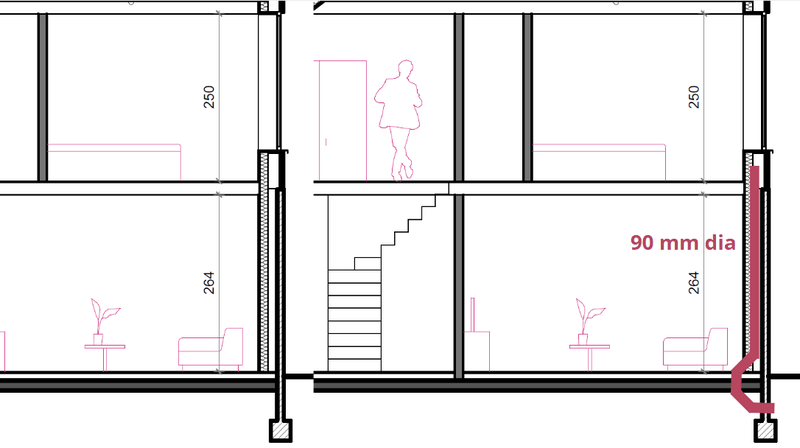

We zouden de afvoerbuizen in de oude muur kunnen steken, maar dat zou betekenen dat deze buizen 4 keer kort na elkaar een bocht moeten maken. Ik schets het op de afbeelding hieronder op de rechterkant.

Ik zou ruimte willen winnen in onze keuken (of eerder: niet willen verliezen), door de buizen pas nét voor de 110 afvoerbuis onder de betonplaat gaat te laten samenvloeien, maar deze buis maakt ook onder de betonplaat meteen een bocht natuurlijk. Is dit een probleem?

Het zou enerzijds gaan over een 90 mm buis voor toilet en anderzijds een 75mm (of 50mm eerder?) voor bad en douche. Beide buizen worden belucht door een dakdoorvoer.

[ Voor 15% gewijzigd door Mpango op 28-04-2025 23:31 ]

[No Hands]

Wat leesvoer: https://www.dyka.nl/media...ek-binnenriolering-nl.pdf

[Mpango]

Heb ik al een paar keer doorgenomen maar geraak er niet volledig uit wijs.

In principe is dat een versleping van een standleiding (pg 16) - maar dat houdt dan in dat dat sprongstuk maximaal 1.5 meter mag zijn, en er dan een aansluitvrije zone is van 1m. Maar ik weet dan niet goed of die bocht in de betonplaat wordt gezien als een 'aansluiting' of niet.

Wat ik ook kan doen is de bocht doorheen de muur te maken onder een lichtere hoek van bvb 2x 30 graden, waardoor het sprongstuk langer is en de 2 bochten dus minder abrupt zijn, en er vervolgens nog een stuk valleiding in mijn keukenkast zit?

[sypie]

Mpango schreef op dinsdag 29 april 2025 @ 08:45:
Heb ik al een paar keer doorgenomen maar geraak er niet volledig uit wijs.

In principe is dat een versleping van een standleiding (pg 16) - maar dat houdt dan in dat dat sprongstuk maximaal 1.5 meter mag zijn, en er dan een aansluitvrije zone is van 1m. Maar ik weet dan niet goed of die bocht in de betonplaat wordt gezien als een 'aansluiting' of niet.

Een bocht is geen aansluiting. Een aansluiting is bijvoorbeeld de afvoer van een wasbak o.i.d. in dat gedeelte.

Zo lang je 45 graden bochten gebruikt en géén 90 graden bochten moet er een boel kunnen.

[djluc]

Heb je een foto van de situatie? Ik snap het probleem niet helemaal eigenlijk.

Als ik je tekening goed snap zit je rechts buiten correct? Waarom zit die buis in het beton niet tegen/in de muur?

[No Hands]

djluc schreef op dinsdag 29 april 2025 @ 16:05:
Heb je een foto van de situatie? Ik snap het probleem niet helemaal eigenlijk.

Als ik je tekening goed snap zit je rechts buiten correct? Waarom zit die buis in het beton niet tegen/in de muur?

Hij wil de buis IN de muur verwerken maar dan kom je er dus ook weer een keer uit. Anders moet je ook IN je fundering. Dat gaat niet goedkomen.
Dus om uit die muur te komen en door de fundering komt er een soort hele lange bocht.

[SMSfreakie]

vind 90 voor het toilet wel wat magertjes... doorgaans is dat een 110...

en ja een bocht van je inbouwresevoir is 90, de aansluiting op je keramieken troon is 90.. maar daarna is het wel 110..

[djluc]

Er zijn diverse standaard bochten en oplossingen voor dit soort bochten. Het belangrijkste buiten de diameter is de beluchting van het geheel zodat het goed doorloopt.

https://www.joostdevree.nl/shtmls/sovent.shtml

SMSfreakie schreef op dinsdag 29 april 2025 @ 17:53:
vind 90 voor het toilet wel wat magertjes... doorgaans is dat een 110...

en ja een bocht van je inbouwresevoir is 90, de aansluiting op je keramieken troon is 90.. maar daarna is het wel 110..

Het is een wat meer gebalanceerde discussie:
https://installateurszaken.nl/kleine-toiletspoeling/


Reden waarom ik 'm niet helemaal snap is dat er gesproken wordt over een WC, keuken etc maar die staan niet ingetekend. Daarom is het wat lastig helemaal concreet te zijn.

Als ik je goed begrijp wil je zo "dun mogelijk" met je riool naar beneden.

Zit de keuken dan daar rechts waar nu die bank ingetekend staat?

Waar je in dat geval sowieso rekening mee moet houden is dat je buiten de dikte van de riolering zelf ook nog wilt isoleren tegen geluid. Dat geeft ook wat extra dikte.

[Paul Hewson]

Dit is geen probleem, al zou ik wel opteren voor 110 mm in plaats van 90 mm als daar de ruimte voor is en gaan voor bochten met een rubber manchet en PP in plaats van lijmverbindingen en PVC.
Bij mijn oud-werkgever met enige regelmaat meegemaakt dat de lijmverbindingen van de PVC-bochten onderaan de standleiding het begaven. Na gebruik van PP met rubber manchet te gebruiken kwam dit probleem niet meer voor.

[Makrolon]

90mm is zelfs beter dan 110 ivm betere vulling van de buis. Toevallig deze week bij Geberit een training over gehad.

Dus 110 is nergens voor nodig voor de toilet.

[Fr33z]

andersom.is 50 mm dan ook weer helemaal prima voor bad of douche dus ga daar aub geen 75 mm in doen...
