Kunstof schuifpui tegen stalen kolom (isoleren/vastzetten)?

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • eg2ie
  • Registratie: Oktober 2024
  • Laatst online: 04-05 15:46
Binnenkort wordt er een kunststof schuifpui in de achtergevel geplaatst. De muur is een tijdje geleden doorgebroken en er is een stalen constructie geplaatst (ligger en kolommen).
Tussen de stalen kolommen zit 5830mm, de pui is 5780mm en er is dus nog een speling van ongeveer 50mm. Het bedrijf dat de kunststof pui gaat plaatsen heeft aangegeven dat er aan beide kanten tegen de kolom een watervaste multiplexplaat moet komen. Daar kan de pui dan op vastgezet worden. Dit klinkt vrij logisch maar nu ik het uitteken komen er allemaal vragen in mij. Ik ben vooral benieuwd hoe anderen dit zouden aanpakken maar ik ga uiteraard nog in overleg met het bedrijf die de pui gaan plaatsen.

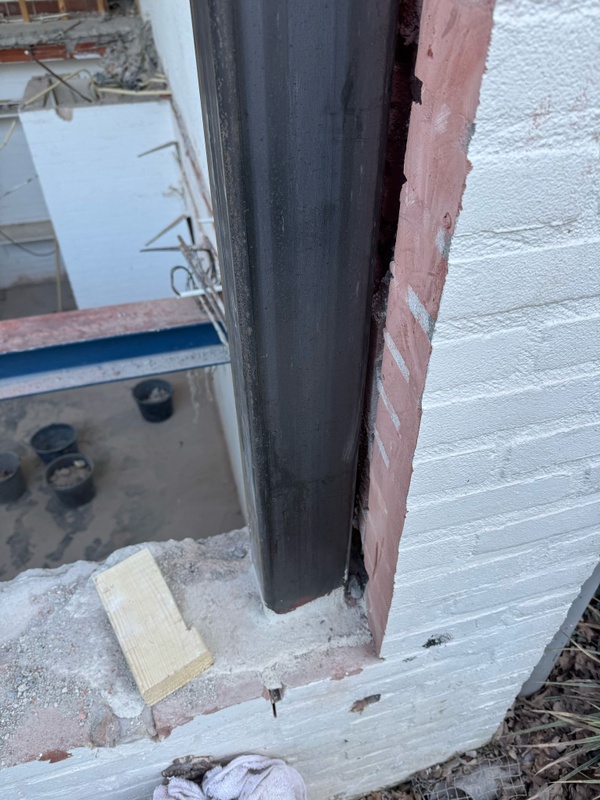

Zoals op de foto's te zien is de ligger wel in de menie gezet maar de klommen niet. Dat vond ik nogal opmerkelijk en ik heb dit nagevraagd bij het bedrijf die de muren hebben doorgebroken. Zij geven aan dat dit niet nodig is omdat de klommen binnen staan (niet in contact komen met vocht). Ik vraag me toch ook af of dat wel wenselijk is? Ik spuit ze nog wel even in maar bij de zijkant kom ik natuurlijk nooit meer bij...

vragen:
de stalen kolom staat precies op het midden van de binnen en buitenmuur, hoe ga ik ervoor zorgen er geen koudebrug ontstaat?
mag de watervaste mulitplex direct op de stalen kolom worden verlijmd of is dat niet sterk genoeg? Het doorboren van de kolom lijkt mij niet ideaal?
Als de mulitplex direct op de stalen kolom komt, geeft dit dan geen problemen met vocht (en koudebruggen)?
Moet er nog iets als folie gebruikt worden?

Ik heb een tekening gemaakt hoe ik het nu voor ogen heb. Zoals te zien staan de buitengevel en kolom met elkaar in verbinding en lijkt mij een enorme koudebrug. Aan de binnenkant kan ik dit oplossen door daar PIR toe te voegen, is het op deze manier voldoende?.
Afbeeldingslocatie: https://tweakers.net/i/N2kZ-yy96lP-9H-ZrkCan9P8CjE=/800x/filters:strip_icc():strip_exif()/f/image/jbWDFeRGHYSQC4MsgYRRdvY0.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/MTR1osqYVEQImF4delSdoHEqzRM=/x800/filters:strip_icc():strip_exif()/f/image/ihRPxmOhFmVf19qoDaIr0veD.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/wmqxwEciZ-iwYB2mjA-jRZBBUo8=/x800/filters:strip_icc():strip_exif()/f/image/Gbtr30qbgDglEK75WRYNBfSC.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/rqC6oT4irQCF4kBeGpljK-2sddE=/x800/filters:strip_icc():strip_exif()/f/image/o7qCpJ9JnnAhhiGumpI9QF1Y.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/bPJMo0G4uaSMzdq7V1sbTJ9LfgI=/x800/filters:strip_icc():strip_exif()/f/image/mIms6V1QHENCCRn5lFIZysyt.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Jan Workum
  • Registratie: Januari 2012
  • Laatst online: 07:46

Jan Workum

Kona EV 64kWh Fashion 2020 CZ

De stalen kolommen staan buiten de isolatieschil dus moeten geconserveerd worden, het advies is zelfs thermisch verzinken. Gezien dit niet meer haalbaar is zou ik het lekker dik in de menie zetten, 2 lagen.

Acties:
  • 0 Henk 'm!

  • No Hands
  • Registratie: Maart 2016
  • Laatst online: 14:21
Ik vind dit een wat onhandige constructie, wie bedacht dit zo? Nu zijn die kolommen inderdaad een koudebrug die je aan de binnenzijde moet isoleren.
Je kunt watervast verlijmd multiplex verlijmen aan je kolom en daar je kozijn aan zetten maar dan is 25mm per kant niet heel erg vel om lekker in vast te komen. Zeker als er ook een bewegende schuifpui in zit. Hoe zet je het aan de bovenzijde vast?
En heeft de kozijnboer deze constructie bedacht en geplaatst of waren dat verschillende partijen?

Veroordeel niet, verwonder u slechts


Acties:
  • 0 Henk 'm!

  • eg2ie
  • Registratie: Oktober 2024
  • Laatst online: 04-05 15:46
Een constructeur heeft een berekening gemaakt, een gerenommeerd bedrijf dat gespecialiseerd is in muurbraken heeft de gevel doorgebroken en de constructie geplaatst. Ik heb dit bewust door een groot NL bedrijf laten doen omdat ik er zeker van wou zijn dat het goed gebeurde. Helaas het ik het vermoeden dat het toch wat slordig is gedaan (kolommen niet in de menie, ligger niet waterpas). Bij een doorbraak die binnen is gedaan staat wel alles in de menie, ook wel weer bijzonder.

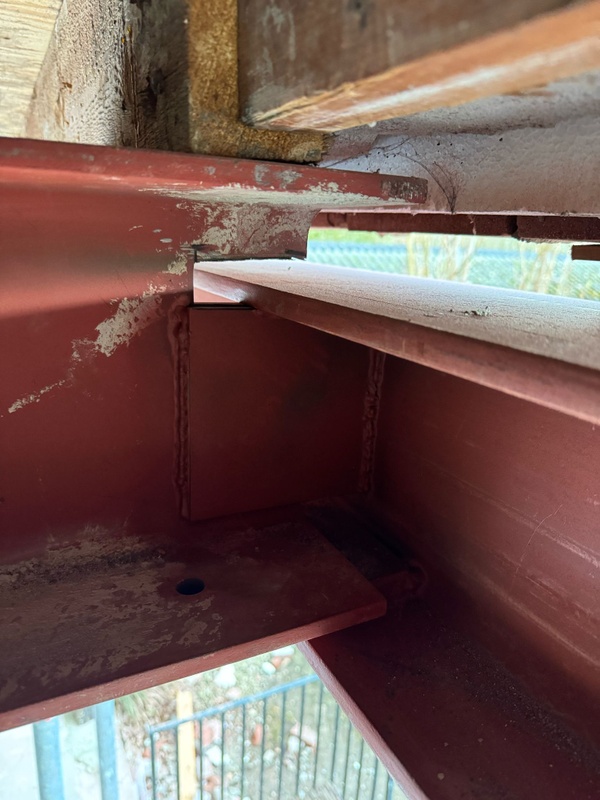

Waarom de constructie op deze manier is geplaats is misschien te verklaren omdat er nog een dikke 240mm balk in het plafond van de woonkamer ligt. Deze is aan de nieuwe ligger gelast:
Afbeeldingslocatie: https://tweakers.net/i/7ZiSAo8dwrKsydTjscQfmaPlVA4=/x800/filters:strip_icc():strip_exif()/f/image/5olVXETWHcpJfIaDlpU0X9s9.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/DDEKQ3LVVp5VPkXFTtWULKjbqeM=/x800/filters:strip_icc():strip_exif()/f/image/ALrOSG6uHbZvop4IIvVdn1I8.jpg?f=fotoalbum_large


De kozijnboer is trouwens een andere partij, zij leveren en plaatsen enkel de pui.

Ik heb ook een plaatje gemaakt voor het idee voor de bevestiging van de pui aan de liggers:

Afbeeldingslocatie: https://tweakers.net/i/vS7aCO4iIYK74paSBzlQQnrwlfc=/x800/filters:strip_icc():strip_exif()/f/image/E3nyQX6XFWGmeh9Wx9x5efG2.jpg?f=fotoalbum_large

Acties:
  • +1 Henk 'm!

  • FRANQ
  • Registratie: Juli 2017
  • Laatst online: 06-05 22:38
Ik zou geen gevelstenen plaatsen, en aan de buitenkant 80mm isoleren met pir.

Dan tot de onderkant van het dakoverstek een houten gevelbekleding ervoor.

Of

50/60mm pir en steenstrips.

Sowieso zou ik het staal binnen de geïsoleerde schil houden.
Anders krijg je hoe dan ook een koudebrug.
Vocht gaat condenseren op het staal, en druppelt dan op je gipsplaat.
Op den duur gaat dit vlekken en schade opleveren.

Je hebt pir wat verlijmd is met plaatmateriaal wat je kan stuccen, of waar steenstrips op gelijmd kunnen worden.

Acties:
  • +1 Henk 'm!

  • Ruubaan
  • Registratie: Augustus 2011
  • Laatst online: 11:08
Je zou voor de bakstenen ook Themoblock kunnen gebruiken, hiermee verminder je gelijk een koudebrug. Thermoblock

Er zijn meerdere mogelijkheden voor deze soort stenen.

[ Voor 3% gewijzigd door Ruubaan op 14-04-2025 13:09 ]

Peugeot E208 GT --- 6400 WP Z —


Acties:
  • 0 Henk 'm!

  • BiLLY_daKid
  • Registratie: Februari 2002
  • Laatst online: 06-05 19:24
Members only:
Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Acties:
  • +1 Henk 'm!

  • eg2ie
  • Registratie: Oktober 2024
  • Laatst online: 04-05 15:46
Members only:
Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Acties:
  • 0 Henk 'm!

  • eg2ie
  • Registratie: Oktober 2024
  • Laatst online: 04-05 15:46
Bedankt voor het meedenken en de informatie. Die steentrips en het thermoblock lijken top!

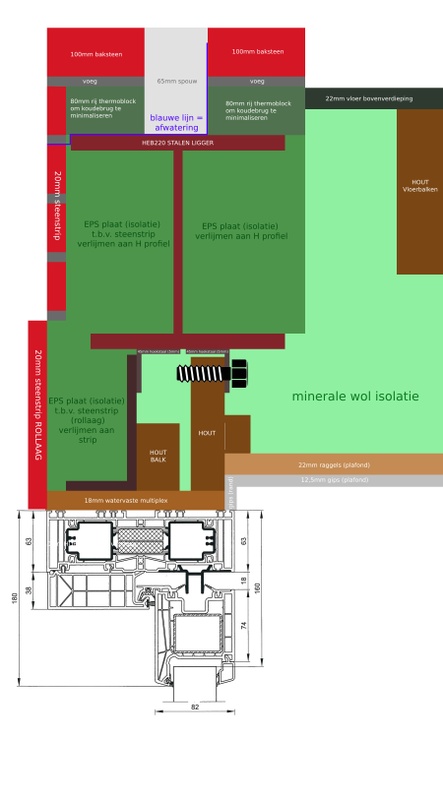

Daarmee blijft de achtergevel toch karakteristiek (rollaag i.p.v. een kunststof plaat), is het ook nog zo goed mogelijk geïsoleerd en het lijkt uitvoerbaar. Ik heb een nieuwe tekening gemaakt en ga dit met de metselaar bespreken.

Bij de kolommen overleg ik ook of ze daar steenstrips op isolatie willen toepassen. _/-\o_

Afbeeldingslocatie: https://tweakers.net/i/1eQqfcP2IBqrxgZd1X3K1_0OLFo=/x800/filters:strip_icc():strip_exif()/f/image/Q5EtKvxhiBZRVGcMX7cQ0Ey2.jpg?f=fotoalbum_large

[ Voor 6% gewijzigd door eg2ie op 15-04-2025 10:49 ]
