Radiator wordt niet warm

[dennyg]

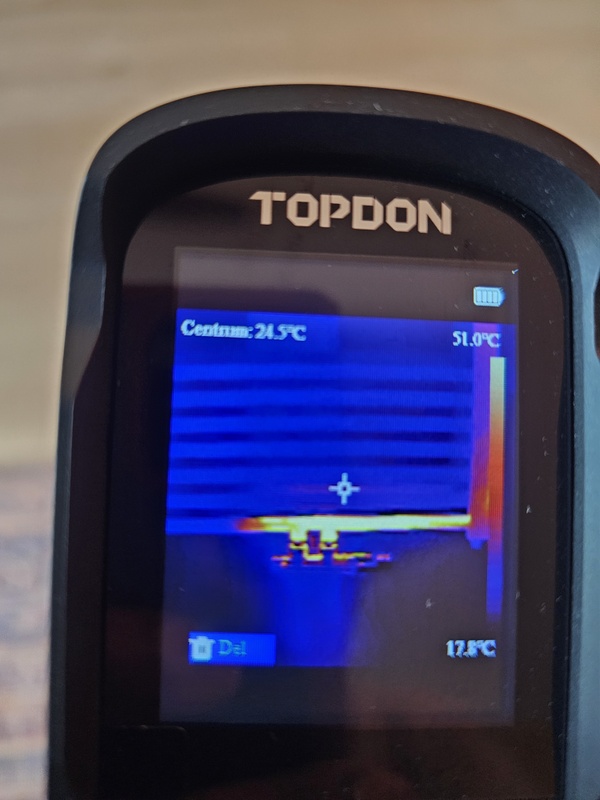

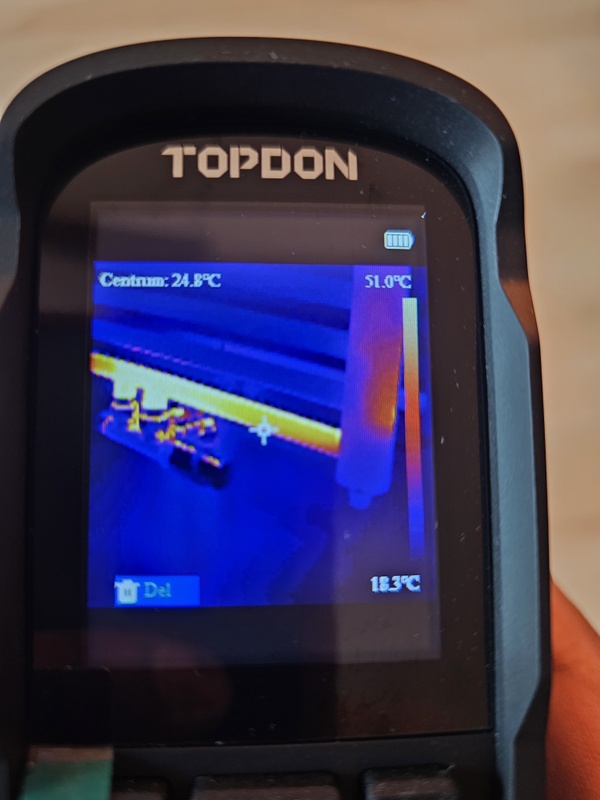

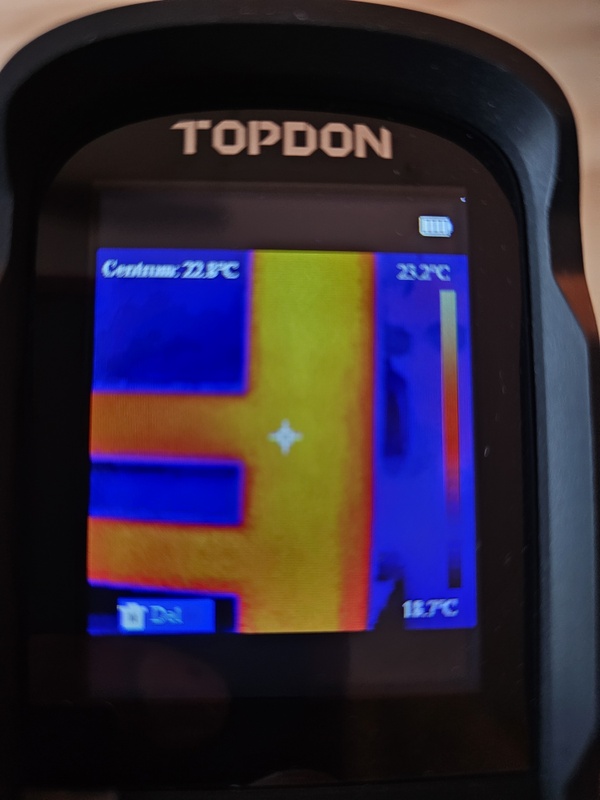

Ik heb een handdoek radiator dat niet goed warm wordt. Ik heb met een warmtebeeld camera een foto gemaakt en zie dat heetwater netjes de radiator instroomt, maar net wanneer het water naar boven moet stromen, stopt het. Je ziet duidelijk verschil in graden. Heetwater is 50 graden plus en, delen waar heetwater niet komt is ongeveer 20 graden.

Heeft iemand een idee wat hier mis gaat. ?

Na een half uur verwarmen blijft alleen de eerste spijl heet. Rechts onder de radiator zit een plug om water af te tappen, dit is niet bijzonder.

[Microkid]

Geen flow? Doe eens een foto van de radiator en de warmtebeeld foto?

[XelaRetak]

Lucht in radiator?

[Fanatic_FS]

Heb wel eens gezien dat bij sommige van dit soort radiatoren je een buis erin moet doen zodat je heet water van je aanvoer niet direct bij je retourleiding uit komt.

Meeste hebben dit standaard erin zitten, maar sommige dus niet.

[SMSfreakie]

Fanatic_FS schreef op maandag 7 april 2025 @ 20:16:
Heb wel eens gezien dat bij sommige van dit soort radiatoren je een buis erin moet doen zodat je heet water van je aanvoer niet direct bij je retourleiding uit komt.

Meeste hebben dit standaard erin zitten, maar sommige dus niet.

stijgbuis / stromingsbuis

[dennyg]

[dennyg]

Er zit geen lucht in de leidingen, alles is 2 keer ontlucht, ik heb laatst 2 nieuwe brugman radiatoren geplaatst, met de warmtecamera loopt alle radiatoren lekker door

[dennyg]

[Microkid]

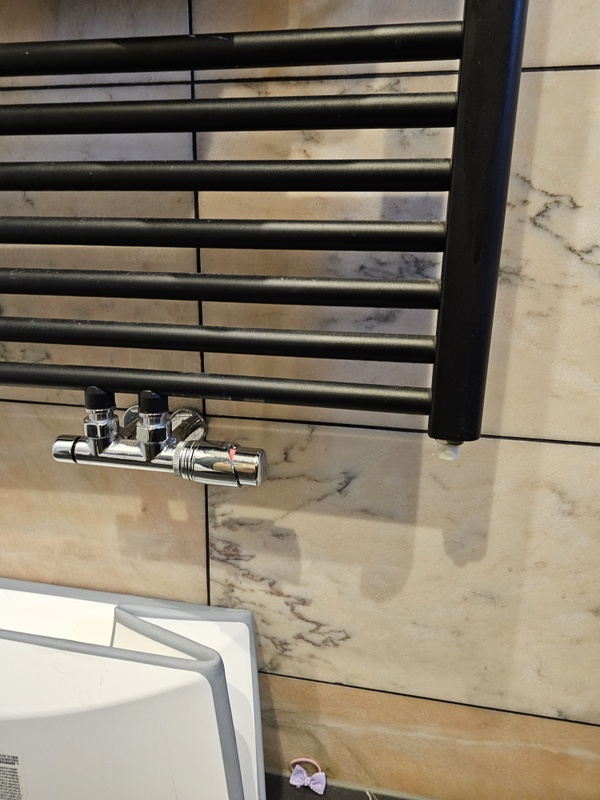

Onder de linker dop zit ws een inbus-schroef. Check eens hoe ver deze naar buiten (open) staat?

[dennyg]

Hoor graag jullie adviezen opbasis van de foto's

[dennyg]

De schroef staat helemaal open, als ik de cv installatie op mijn app aanzet, dan zie je heetwater direct vanuit voetventiel de radiator instromen, alleen stopt het in de radiator

[Microkid]

ok, domme vraag: aanvoer en retour verkeerd om?

[nokiaan958GB]

dennyg schreef op maandag 7 april 2025 @ 20:30:
Hoor graag jullie adviezen opbasis van de foto's

Zo te zien is dit model warmtetechnisch gezien een miskoop. Dit soort radiatoren hebben al een heel laag vermogen maar bij een middenaansluiting lijkt er ook nog eens geen goede stroming te zijn.
Bij een normale radiator komt de warmte aan de bovenkant binnen om vervolgens aan de onderkant aan de andere zijde de radiator te verlaten.
Om dit te benaderen wordt het water van de aanvoer in een designradiator inderdaad via een een stijgbuis naar boven gebracht om zo toch de hele radiator te kunnen benutten. Maar door jouw middenaansluiting lijkt dat niet aanwezig te zijn.

[Illusion]

Hangt de radiator waterpas?
Het zou kunnen helpen als je de kant met de warme aanvoer iets hoger hangt dan de koude kant.

[dennyg]

De radiator hangt waterpas. Ik denk niet dat dat het kan zijn, op een of ander manier blok de radiator de doorstroming.

Ik zie veel vergelijkbare radiatoren op internet zoals deze, ik kan me niet voorstellen dat de,e radiatoren niet goed opwarmen, terwijl de radiatoren wel verkocht worden.

Zie voorbeeld.
https://www.x2o.nl/vipera...7_4PdBfPIf7UaArXAEALw_wcB

[Masimo]

Dit lijkt toch het meest op lucht in de radiator.
Is dat een ontluchtingsnippel rechtsonder? Daar bereik je dan niks mee op die positie (uitleg overbodig, hoop ik).

Wat je kan proberen, om te checken of het echt lucht is, is de radiatoren (of een deel) in de rest van het huis dicht zetten en de verwarming laten draaien. In de hoop dat de toegenomen flow de lucht er uit drukt. Dan kan je wellicht op een betere plek de boel ontluchten. Let daarbij wél op dat je CV ketel niet in storing schiet omdat ie zijn warmte onvoldoende kwijt kan.

[ Voor 54% gewijzigd door Masimo op 07-04-2025 23:01 ]

[Microkid]

Rechtonder zit het aftapkraantje. Ontluchtingsnippen zit vaak rechts-boven. Open zetten totdat er water uit komt.

[nodri2000]

Radiator is verkeerd om aangesloten. Het warme water gaat direct de retour in.

Kraan omdraaien van de middenaansluiting (bij sommige kan het, bij anderen weer niet)

[ASW1]

Het lijkt wel alsof het warme water van de aanvoer direct weer de retour in gaat, kortsluiting dus.
In de onderste horizontale buis zou er precies in het midden, tussen de aanvoer en retour dus, een scheiding moeten zitten.
