Mijn Enphase-systeem is een 1-fase systeem, maar het is aangesloten op een 3-fase meterkast.
Ik heb inmiddels de meetsensoren (CT spoelen) aangesloten, maar het lijkt erop dat alleen fase 1 correct wordt uitgelezen, zowel qua verbruik als teruglevering. Fase 2 en 3 lijken geen meetgegevens te geven.
Voor zover ik kan zien, zijn de meetspoelen correct geplaatst en wijzen ze in de juiste richting.
Hierbij een aantal foto's ter illustratie:

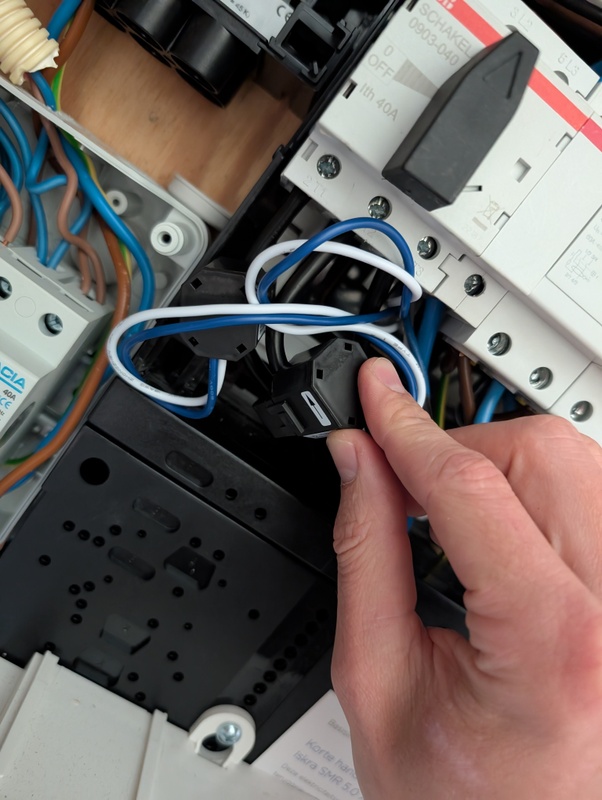

Aansluiting van de meetspoelen:
:strip_exif()/f/image/kqlwoVkpMxbclOw0Ub4rVDmt.jpg?f=fotoalbum_large)
:strip_exif()/f/image/npopNL5ujm9jIW7TNdLACGhQ.jpg?f=fotoalbum_large)
:strip_exif()/f/image/nm06MFgyE1lBdWtdKApGVgrn.jpg?f=fotoalbum_large)
Zo heb ik de meetspoelen aangesloten op de envoy:
:strip_exif()/f/image/LTLETFvBPC5d9bR0a3Cw9DLd.jpg?f=fotoalbum_large)
Overzicht van de meterkast:
:strip_exif()/f/image/gch1p0UTB8O95ijvGqRudXoB.jpg?f=fotoalbum_large)

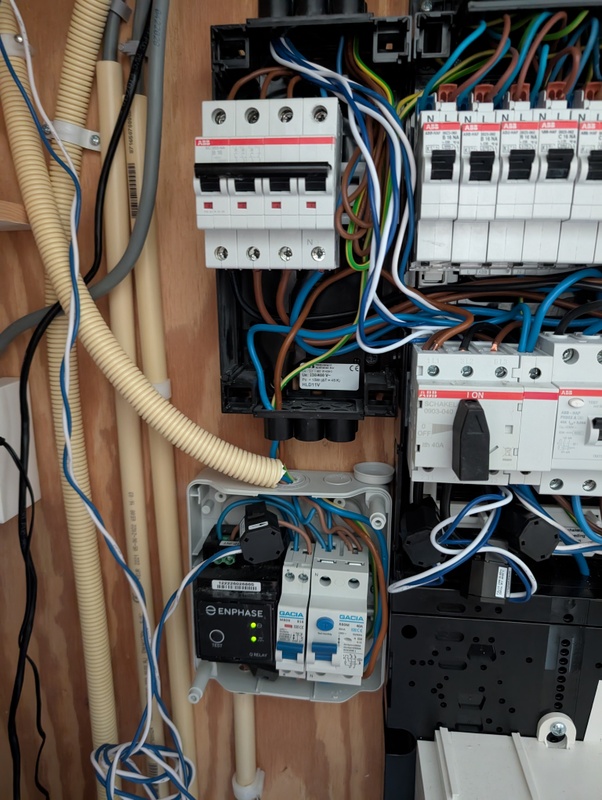

Close-up waar de zonnepanelen binnenkomen:
:strip_exif()/f/image/ViqJAB696j5EUxcnDP3UWRz0.jpg?f=fotoalbum_large)

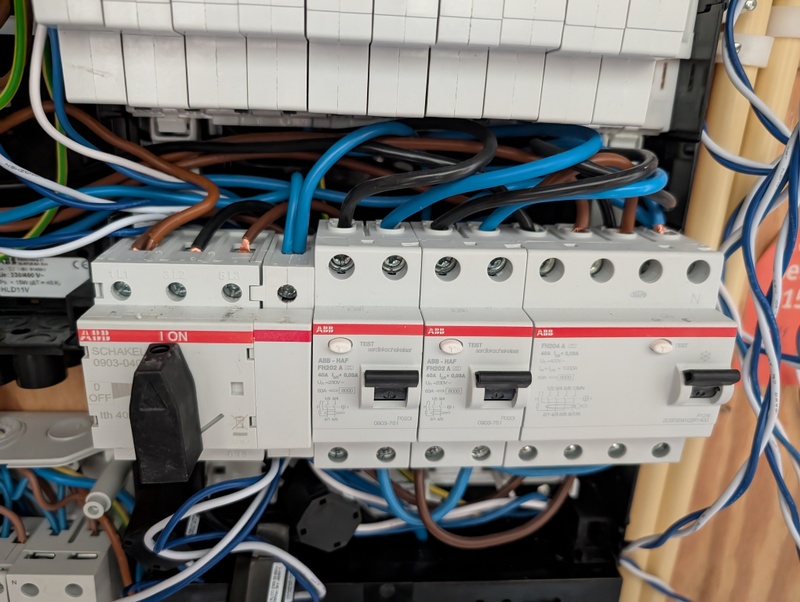

Close-up van de drie fasen:
:strip_exif()/f/image/GZyWKVVoEvF8wbBs0AKOgtwB.jpg?f=fotoalbum_large)

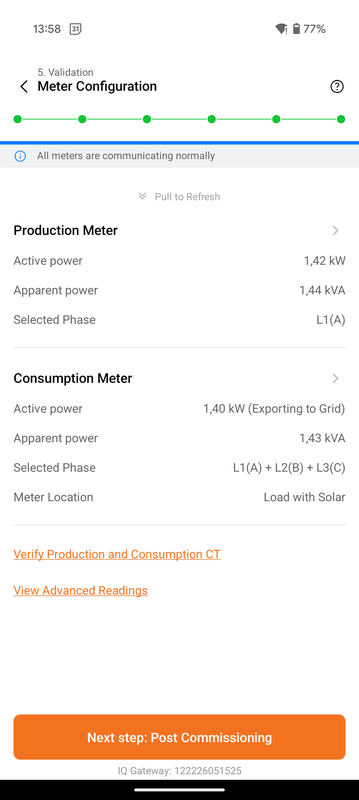

Productie en consumptie in de Toolkit App
/f/image/gvZnTnDkRGcMBfogoiItWskq.png?f=fotoalbum_large)
Geavanceerde gegevens in de Toolkit App
/f/image/IGa60RfcHYXxVCJQp8gJjnMm.png?f=fotoalbum_large)
Ik heb al getest door de werkende CT-spoel van fase 1 tijdelijk op fase 2 aan te sluiten, maar ook dan wordt enkel fase 1 gemeten. Dat sluit dus een defecte spoel grotendeels uit.
Zou het ermee te maken kunnen hebben dat ik slechts op één fase teruglever? Of dat ik een kookgroep heb die over meerdere fasen verdeeld is? Of zie ik iets anders over het hoofd?
Alle input of ideeën zijn van harte welkom!
Ik heb inmiddels de meetsensoren (CT spoelen) aangesloten, maar het lijkt erop dat alleen fase 1 correct wordt uitgelezen, zowel qua verbruik als teruglevering. Fase 2 en 3 lijken geen meetgegevens te geven.
Voor zover ik kan zien, zijn de meetspoelen correct geplaatst en wijzen ze in de juiste richting.
Hierbij een aantal foto's ter illustratie:
Aansluiting van de meetspoelen:
:no_upscale():strip_icc():strip_exif()/f/image/kqlwoVkpMxbclOw0Ub4rVDmt.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/npopNL5ujm9jIW7TNdLACGhQ.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/nm06MFgyE1lBdWtdKApGVgrn.jpg?f=user_large)
Zo heb ik de meetspoelen aangesloten op de envoy:
:no_upscale():strip_icc():strip_exif()/f/image/LTLETFvBPC5d9bR0a3Cw9DLd.jpg?f=user_large)
Overzicht van de meterkast:
:no_upscale():strip_icc():strip_exif()/f/image/gch1p0UTB8O95ijvGqRudXoB.jpg?f=user_large)
Close-up waar de zonnepanelen binnenkomen:
:no_upscale():strip_icc():strip_exif()/f/image/ViqJAB696j5EUxcnDP3UWRz0.jpg?f=user_large)
Close-up van de drie fasen:
:no_upscale():strip_icc():strip_exif()/f/image/GZyWKVVoEvF8wbBs0AKOgtwB.jpg?f=user_large)
Productie en consumptie in de Toolkit App
:strip_exif()/f/image/gvZnTnDkRGcMBfogoiItWskq.png?f=user_large)
Geavanceerde gegevens in de Toolkit App
:strip_exif()/f/image/IGa60RfcHYXxVCJQp8gJjnMm.png?f=user_large)
Ik heb al getest door de werkende CT-spoel van fase 1 tijdelijk op fase 2 aan te sluiten, maar ook dan wordt enkel fase 1 gemeten. Dat sluit dus een defecte spoel grotendeels uit.
Zou het ermee te maken kunnen hebben dat ik slechts op één fase teruglever? Of dat ik een kookgroep heb die over meerdere fasen verdeeld is? Of zie ik iets anders over het hoofd?
Alle input of ideeën zijn van harte welkom!
