Hoi,
Ik probeer een Kaku ASUN-650 inbouwschakelaar te vervangen door een Shelly 2PM Gen3. Mijn situatie is als volgt. Er is een gaat in de muur waar nu 1 ASUN-650 schakelaar zit. Vanuit daar worden 3 zonweringen aangestuurd. Als ik klik op mijn AKT-510 schakelaar gaan ze alle 3 omhoog, of omlaag met de andere knop.
Echter, als ik in plaats van de Kaku schakelaar een Shelly installeer werkt het niet naar behoren. Namelijk dan gaat 1 zonnescherm omhoog en omlaag, maar de andere 2 niet.
Ik zal even toelichten hoe ik het heb aangesloten, maar kan iemand verklaren waarom het wel met de Kaku werkt en niet met de Shelly. En zijn er mogelijkheden om dit alsnog werkend te krijgen en zo ja, hoe?

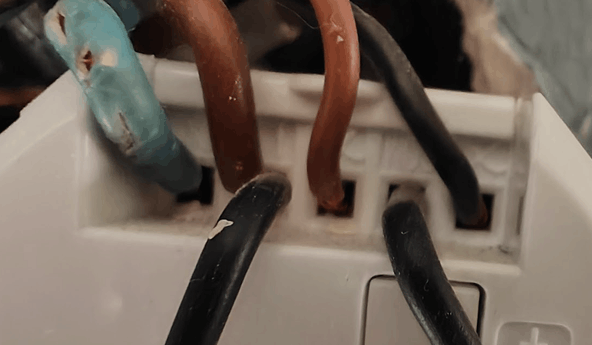

De Kaku schakelaar is als volgt aangesloten:
:strip_exif()/f/image/BKvXHgZ5bSNnOYTqiMSr2ahK.png?f=user_large)
Het schema:
:strip_exif()/f/image/KiYMDeBO5oqsp0C3XIIJvDc9.png?f=user_large)
Wat hierbij opvalt is dat er een zwart kabeltje loopt van de L naar de COM aansluiting. Deze COM aansluiting heb ik niet bij de Shelly, dus zou het daarmee te maken kunnen hebben?
De Shelly heb ik als volgt aangesloten:
:strip_exif()/f/image/2mTrWKXgV1lT7haiT0cL3bvK.png?f=user_large)
Hierbij heb ik aangesloten:
O1 - zwart
L - bruin
O2 - bruin
N = blauw
Ik probeer een Kaku ASUN-650 inbouwschakelaar te vervangen door een Shelly 2PM Gen3. Mijn situatie is als volgt. Er is een gaat in de muur waar nu 1 ASUN-650 schakelaar zit. Vanuit daar worden 3 zonweringen aangestuurd. Als ik klik op mijn AKT-510 schakelaar gaan ze alle 3 omhoog, of omlaag met de andere knop.
Echter, als ik in plaats van de Kaku schakelaar een Shelly installeer werkt het niet naar behoren. Namelijk dan gaat 1 zonnescherm omhoog en omlaag, maar de andere 2 niet.
Ik zal even toelichten hoe ik het heb aangesloten, maar kan iemand verklaren waarom het wel met de Kaku werkt en niet met de Shelly. En zijn er mogelijkheden om dit alsnog werkend te krijgen en zo ja, hoe?
De Kaku schakelaar is als volgt aangesloten:
Het schema:
Wat hierbij opvalt is dat er een zwart kabeltje loopt van de L naar de COM aansluiting. Deze COM aansluiting heb ik niet bij de Shelly, dus zou het daarmee te maken kunnen hebben?
De Shelly heb ik als volgt aangesloten:
Hierbij heb ik aangesloten:
O1 - zwart
L - bruin
O2 - bruin
N = blauw
:strip_icc():strip_exif()/u/29039/1011195377.jpg?f=community)
/u/147751/avatar455992_1.gif.png?f=community){kind=avatar}
/u/4268/crop5db1a8b71e18b_cropped.png?f=community)
Maar komen de aansluitingen van de zonweringen wel ergens samen, want ik zie steeds maar 1 ader ipv. 3 van de verschillende zonweringen.
