AC draad gesmolten, wat heb ik fout gedaan

[havana]

Een paar jaar geleden heb ik mijn eigen SolarEdge systeem aangelegd.

Alles geprobeerd zoveel mogelijk volgens de normen te doen. Panelen allemaal netjes geaard, noodafsluiter ertussen gezet en gezorgd dat er geen "inductielus" lag.

Alles heeft jaren prima gewerkt. Tot ik vandaag opmerkte dat de omvormer ineens onzichtbaar was in de monitoring. Dat had me wel eerder op moeten vallen, want het bleek dat ie vanaf 11 januari niet meer werkte. Maar ik heb nog een omvormer (een grotere) dus het leek alsof het systeem gewoon goed werkte.

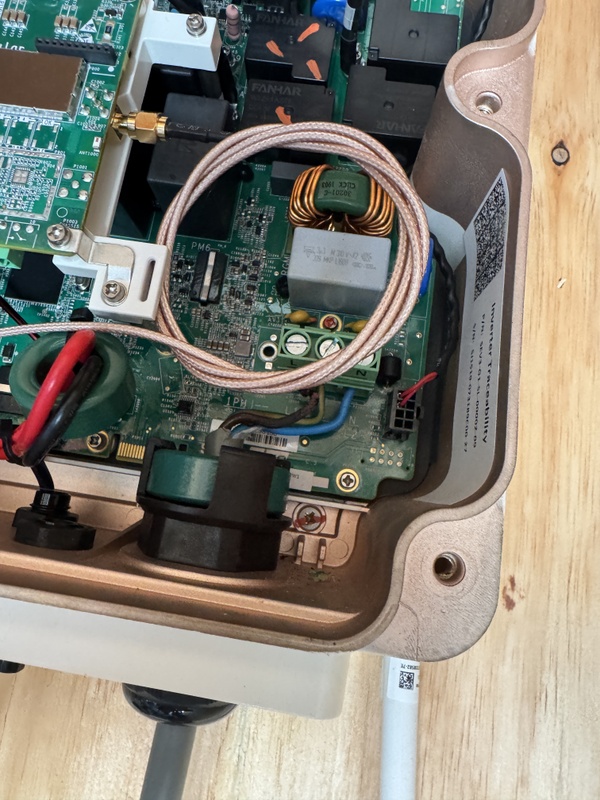

DC losgekoppeld, afsluiter op 0, groep uit en kap los. Zag al meteen waar het probleem lag. De bruine AC draad is deels gesmolten.





Ik heb de boel afgeknipt, gestript en opnieuw aangesloten. Alles werkt weer.

Nu mijn concrete vragen

1. Is dit mijn fout, zo ja wat heb ik fout gedaan?
2. Wat kan ik doen om dit te voorkomen? Laatste deel kabel tussen afsluiter en inverter vernieuwen, gewoon met dezelfde type kabel of kan ik beter voor een dikkere gaan?

[ Voor 4% gewijzigd door havana op 01-04-2025 13:14 ]

[bjusterbaarlik]

Meest logische verklaring is denk ik schroef niet goed vast gedraaid of ader beschadigd waardoor het allemaal te warm werd.

[OverTheTop]

Zo te zien is het aansluitblok niet beschadigd/ heet geworden. Dat geeft dan aan dat de kabel buiten het blok heet is geworden.
De meest logische verklaring is dan dat er een beschadiging in de kabel heeft gezeten, vlak voor de aansluiting. Mogelijk veroorzaakt tijdens het strippen van de kabel.

[Frontysco]

Te dunne kabel voor het vermogen?

Welke draaddikte heb je gebruikt en wat is je PV piek vermogen?

[Technician-]

Ingekerft met afstrippen.
Of inderdaad de schroef niet op moment vastgezet.
En ja is jouw fout, sorry.

[lolgast]

@havana Ik mis een stap in je 'Alles werkt weer', namelijk "adereindhuls gekrompen"
Ik was te snel met mijn opmerking

[ Voor 19% gewijzigd door lolgast op 01-04-2025 13:31 ]

[bjusterbaarlik]

lolgast schreef op dinsdag 1 april 2025 @ 13:27:
@havana Ik mis een stap in je 'Alles werkt weer', namelijk "adereindhuls gekrompen"

Een adereindhuls hoort, mag en moet je niet gebruiken met een Y/XMVK kabel met vaste aders.

[lolgast]

bjusterbaarlik schreef op dinsdag 1 april 2025 @ 13:30:
[...]

Een adereindhuls hoort, mag en moet je niet gebruiken met een Y/XMVK kabel met vaste aders.

Owhja, vaste kern.... My bad

[havana]

Technician- schreef op dinsdag 1 april 2025 @ 13:26:
Ingekerft met afstrippen.
Of inderdaad de schroef niet op moment vastgezet.
En ja is jouw fout, sorry.

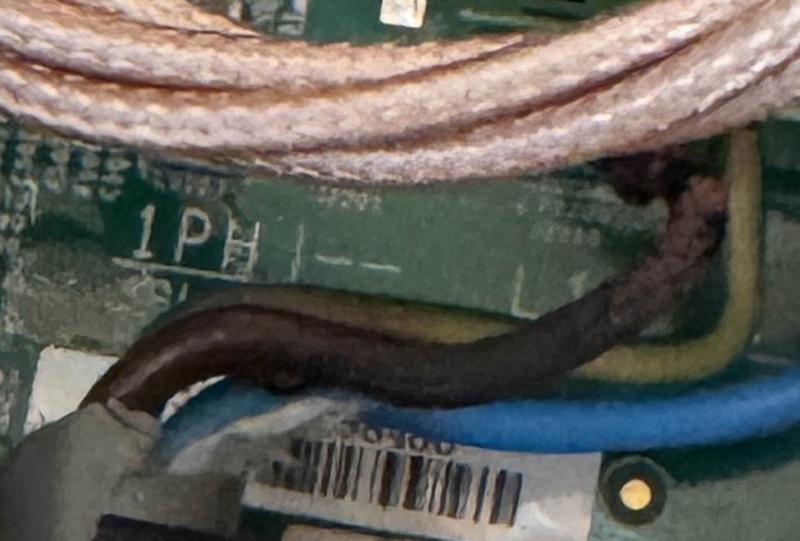

Ik denk inderdaad dat dit het geweest moet zijn. Je ziet ook een verticale kerf op de close-up.

Het is een XMVK 3x 2.5 kabel. Wattpiek is 2,7 kw ongeveer. Zijn "maar" 6 paneeltjes.

[ Voor 14% gewijzigd door havana op 01-04-2025 13:46 ]
