Slimme deurbel bedraad aansluiten op bestaande trafo

[rexmedorum]

Ik heb een slimme deurbel gekocht die ik bedraad wil aansluiten. In de handleiding staat dat ik een jumper kabel over de bestaande bel moet zetten, maar ik heb een ander soort bel.

Het gaat in mijn geval om de Tapo D235 maar zag een verglijkbare handleiding bij verschillende andere modellen.
Instructies:

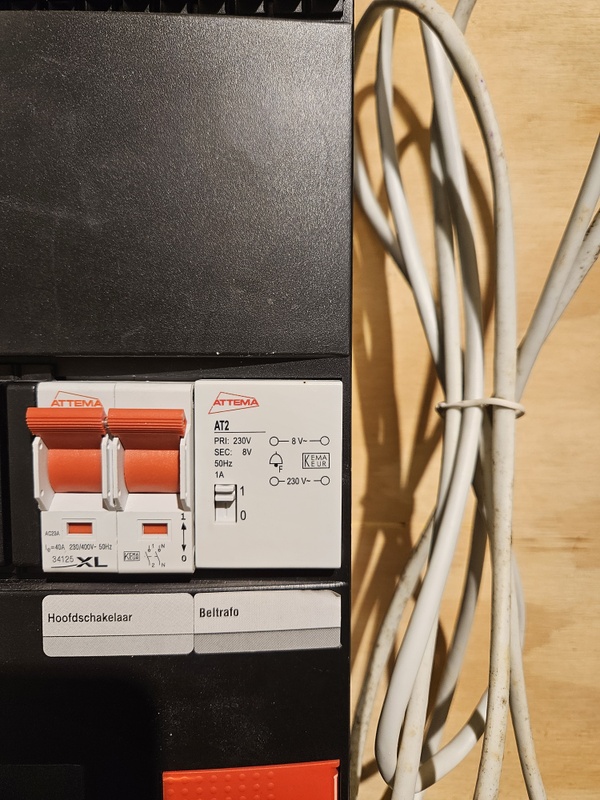

Er komen 2 draden uit de trafo, een naar de drukker en 1.naar de bel. Ik wil de meterkast niet open maken. Iemand enig idee?







Overigens zit er nu een slimme deurbel die blijkt niet op AC te kunnen laden en de batterij gaat nog geen 2 weken mee dus daar ben ik wel klaar mee (er komt nogal veel volk langs).

[ Voor 38% gewijzigd door rexmedorum op 28-03-2025 23:37 ]

[Gizz]

Je slaat een belangrijke stap over in de handleiding; stap 2. Je moet je bel openmaken en daarin de draad doorverbinden. Nu laat je alleen de buitenkant van je bel zien, daar kunnen wij niks mee en jij ook niet

Overigens voldoet je huidige deurbeltransformator niet aan de aanbevolen minimale eisen volgens de datasheet:

Wired Power Supply: Recommended AC Power Output Rating: 8-24V AC, 10-40VA, 50/60Hz

Jij hebt 8VA. Wellicht werkt het alsnog, maar als je merkt dat het niet goed werkt komt dat waarschijnlijk doordat je transformator aan de lichte kant is.

[ Voor 53% gewijzigd door Gizz op 29-03-2025 10:55 ]

[rexmedorum]

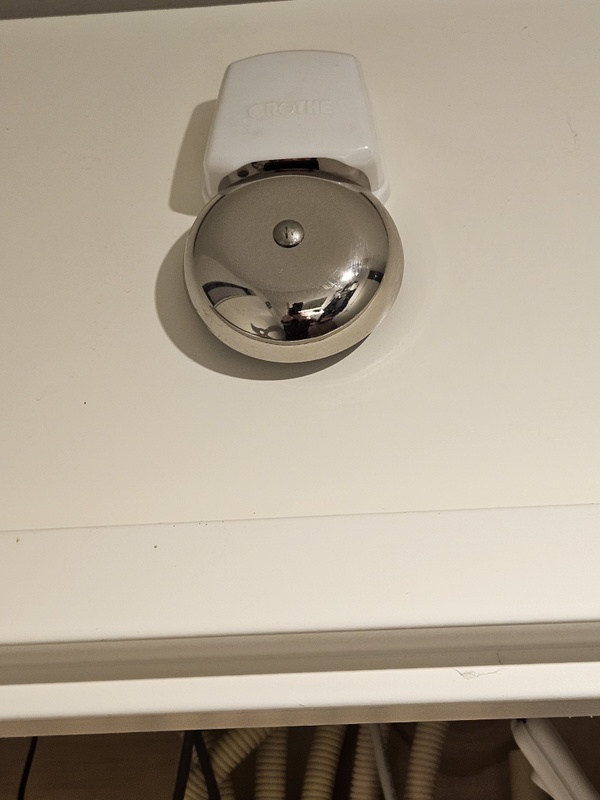

Het is zo'n ouderwetse met 2 draadjes

[Mewkel]

heb je al een oplossing gevonden?

[devriesjande]

De oplossing staat in de handleiding.
Haal de blauwe ader op de bel los.
En zet hem daarna op de zelfde klem als de rode ader.

Je kan de bel ook weghalen. En dan rood en blauw doorverbinden met een kroonsteen.

[FredvZ]

devriesjande schreef op vrijdag 18 april 2025 @ 17:31:
De oplossing staat in de handleiding.
Haal de blauwe ader op de bel los.
En zet hem daarna op de zelfde klem als de rode ader.

Dan gaat die bel niet veel meer doen als er iemand aanbelt

[devriesjande]

Dat klopt.

[Mewkel]

devriesjande schreef op vrijdag 18 april 2025 @ 17:31:
De oplossing staat in de handleiding.
Haal de blauwe ader op de bel los.
En zet hem daarna op de zelfde klem als de rode ader.

Je kan de bel ook weghalen. En dan rood en blauw doorverbinden met een kroonsteen.

Thanks, dat was precies waar ik naar op zoek was!

[rexmedorum]

Oplossing bleek heel simpel. Gewoon aansluiten op de bestaande draden en niks veranderd.
