Poortsturing stuk

[thomke]

de sturing van onze (zware) garage poort is stuk. (1 motor)
dit gaat om een 'ACM20
https://dickert.com/de/acm20-01-00000401.html

Ik ben op zoek naar een vervangede module hiervoor.
Zo kwam ik uit op bovenstaande site, maar als particulier kan ik dat daar niet aanschaffen.

op Amazon vind je ook wel 'poortsturingen' maar gaan deze even goed werken?
moet ik rekening houden met bepaalde compabiliteit? of is gelijk welke 'AC motorsturing' even goed?

Er zitten geen sensoren op de poort, dus de module moet sensorloos kunnen werken

Ik vraag mij wel af hoe de huidige module dat dan doet, doen ze dit via 'stroommeting' ofzo?
want ik kan mij voorstellen dat indien de spanning zou uitvallen, als de poort niet helemaal open/dicht is dat die ze zijn 'positie' kwijt is..

[FitTiv]

https://www.torix.de/dick...-acm-20-01-ohne-stromstop

De -01 heeft geen stroomstop.
De 03 wel: https://www.torix.de/dick...0-03-mit-stromstop?c=1792

Kijk dus even goed welke versie je nodig bent


Zie https://www.torix.de/medi...5/ACM20_DE_2004-05-13.pdf pagina 2.

Bij de -00 stel je gewoon de looptijd in. Bij de -02 ook én een stroommeting drempelniveau.

[ Voor 112% gewijzigd door FitTiv op 25-03-2025 09:12 ]

[thomke]

FitTiv schreef op dinsdag 25 maart 2025 @ 09:01:
https://www.torix.de/dick...-acm-20-01-ohne-stromstop

De -01 heeft geen stroomstop.
De 03 wel: https://www.torix.de/dick...0-03-mit-stromstop?c=1792

Kijk dus even goed welke versie je nodig bent


Edit: je hebt 1 motor zeg je, volgens mij ben je dan de -00 of -02 nodig dus niet de bovenstaanden.

Zie https://www.torix.de/medi...5/ACM20_DE_2004-05-13.pdf pagina 2.

Bij de -00 stel je gewoon de looptijd in. Bij de -02 ook én een stroommeting drempelniveau.

aah bedankt voor deze info, vandaar de tekst 'Stromst.' op de printplaat:

Klopt inderdaad dat het maar 1 motor is

[naftebakje]

Ja, als je de stroom meet die de motor trekt kan je gemakkelijk zien wanneer de garagepoort tegen de grond drukt (stroom gaat nogal snel omhoog).
Voor de ´open´ instelling kan je dan steeds de ´poort dicht´ referentie gebruiken (na stroomuitval eerst poort dicht, van daar af x seconden openen = open).

Een Shelly 2.5 die rolluiken of screens aanstuurt kan dat ook, met stroommeting ´ziet´ hij de boven-en onderstand (geen stroom); en hij kan ook ingesteld worden om obstakels te detecteren (tegenhouden = hogere stroom).

[ Voor 26% gewijzigd door naftebakje op 25-03-2025 09:15 ]

[FitTiv]

thomke schreef op dinsdag 25 maart 2025 @ 09:12:
[...]


aah bedankt voor deze info, vandaar de tekst 'Stromst.' op de printplaat:

Klopt inderdaad dat het maar 1 motor is

[Afbeelding]

Dit is een 1 flugelig zo te zien aan de sticker volgens mij ben je dan de ACM20 -02 nodig dus niet de bovenstaanden. Zie handleiding p2

[thomke]

FitTiv schreef op dinsdag 25 maart 2025 @ 09:14:
[...]


Dit is een 1 flugelig zo te zien aan de sticker volgens mij ben je dan de ACM20 -02 nodig dus niet de bovenstaanden. Zie handleiding p2

Bedankt voor al uw reacties!

de -02 vind ik niet terug op die site.

waarom kan ik de -03 niet gebruiken?
https://www.torix.de/dick...g-acm-20-03-mit-stromstop

(de huidige printplaat is ook voorzien voor 2 motoren, er is er maar 1 van gebruikt)


Ik zie ook dat de 'opvolger' de 'ACM230' is, maar die is dan meer voor nieuwe poorten denk ik, en niet echt voor oude waar nog geen 'beveiliging' op zit

hieronder nog eens een afbeedling van de motor die er op aangesloten zit:


en de volledige printplaat:

[ Voor 38% gewijzigd door thomke op 25-03-2025 09:51 ]

[FitTiv]

thomke schreef op dinsdag 25 maart 2025 @ 09:25:
[...]


(de huidige printplaat is ook voorzien voor 2 motoren, er is er maar 1 van gebruikt)

Ja dan lijkt het me dat het moet kunnen. Maar geen garantie

Hoe weet je trouwens dat het de print is en niet de motor bv? Testjes gedaan? Kabels gecontroleerd?
Ik zie niet direct schade

[ Voor 18% gewijzigd door FitTiv op 25-03-2025 13:04 ]

[thomke]

de segmenten op het display staan random te flikkeren

Ik heb de motor niet getest, maar de relais hoor ik niet schakelen bij Openen/sluiten commando

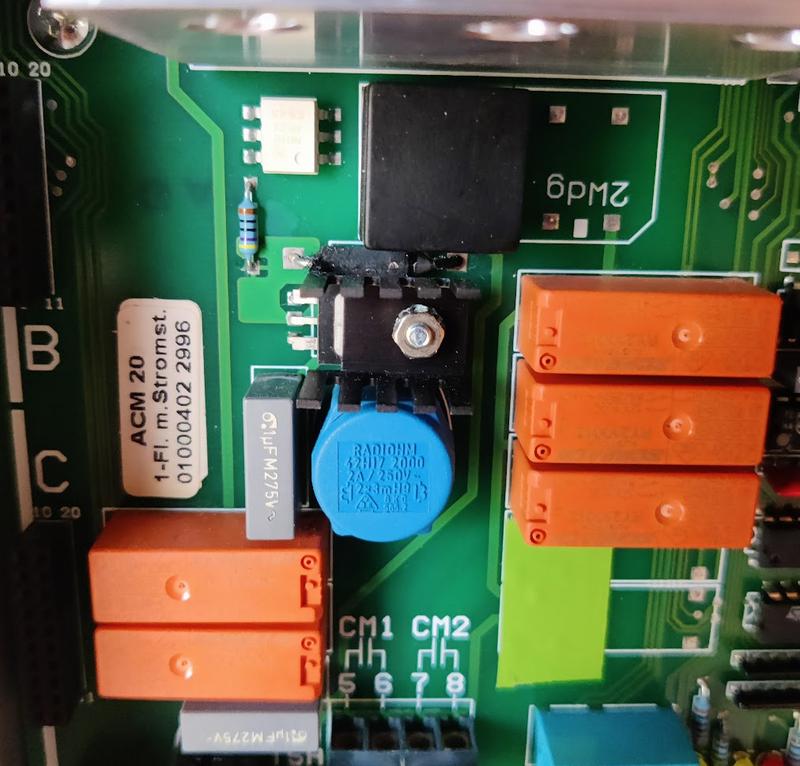

en wat mij net opviel, is dat op het closeup printboard foto kan je juist boven het koel elementje (onder het zwart vierkant blokje) wel iets zien dat precies opgebrand is

[M14]

thomke schreef op dinsdag 25 maart 2025 @ 13:41:
de segmenten op het display staan random te flikkeren

Ik heb de motor niet getest, maar de relais hoor ik niet schakelen bij Openen/sluiten commando

en wat mij net opviel, is dat op het closeup printboard foto kan je juist boven het koel elementje (onder het zwart vierkant blokje) wel iets zien dat precies opgebrand is

Dat is een weerstand. Waarschijnlijk is het prima te repareren, het is allemaal basic electronica.

Waarschijnlijk is het component bij het koelblok een triac, bedoelt om ~230V te schakelen. Het beige blokje is waarschijnlijk een MOCxxxx, een optopoupler om de triac te kunnen schakelen vanuit een lage spanning (5V). Waarschijnlijk is er iets rondom die componenten kapot gegaan, waardoor de weerstand (het verkoolde ding) het heeft begeven.
