P1 verlengen via RS485

[ndedecke]

Hallo,

Gisteren heeft Fluvius (België) de digitale elektriciteitsmeter geïnstalleerd. Mijn huis staat verder van straat af en daarom staat mijn teller/meter dan ook in een voetpadkast aan de straatkant. Afstand: 50 meter.

Ik wil de meterdata uitlezen en naar home assistant brengen en bestelde hiervoor een ESP32 gateway https://smartgateways.nl/...-gateway-esphome-edition/

Ik heb geen wifi of stroom aan de meter/voetpadkast maar heb destijds wel een wachtbuis en een CAT 7 SFTP kabel en een voedingskabel 4x0.8mm (niet getwist) voorzien.

De netwerkkabel zou ik later nog voor een IP camera gebruiken dus probeer ik eerst te bekijken of ik de 4x0,8 kabel niet kan gebruiken.

Ik zou dus het signaal van de P1 poort zo'n 50 meter willen verlengen over deze kabel.
Zou volgende setup kunnen werken?

* P1 poort -> TTL naar RS485 module (die dan gevoed wordt met 5V uit de P1 poort)
* A+/B-/GND over de 4x0,8 koper kabel tot binnen in huis
* TTL naar RS485 module binnen (die gevoed wordt met 3.3V of 5V via de RJ12 jack van de Smart Gateway)

en dan de smart gateway gewoon om mijn thuis wifi.


Zou RS485 over niet-twisted pair draad op zo'n afstand (50m) toch ook voldoende werken?
De smartgateway wordt normaal gevoed via USB of via de P1 poort zelf, maar ik weet niet of hij omgekeerd ook stroom kan leveren aan de RS485 omzetmodule binnen (dan zou ik de esp32 gateway via standaard usb voeden en hopen dat hij op zijn beurt de RS485 module kan voeden - indien niet natuurlijk niet onoverkomelijk om zelf voeding op de RS485 module te voorzien).


Ik keek naar deze module: https://www.amazon.com.be/-/nl/gp/product/B09VGJCJKQ/


Alternatieve oplossing zou zijn om toch de cat7 kabel te gebruiken en om op de esp32 gateway een ethernet module toe te voegen.
Enkel levert de P1 poort max 250mA en met de ethernetmodule erbij zal dit misschien teveel stroom trekken. Dan zou ik nog een PoE hat moeten voorzien etc.
Ipv dat zelf te doen kan ik al beter https://www.zuidwijk.com/product/p1-reader-ethernet/ bestellen :-)

Maar daarom dat ik eerst wil proberen om via RS485 de boel te extenden.

Wat denken jullie?

thx!

Nick

[ Voor 1% gewijzigd door Septillion op 17-03-2025 20:12 . Reden: Link cleanup ]

[OnTracK]

Gaat je IP-camera 1GBit nodig hebben? Anders kun je 2x 100mbit of 1x 100mbit + RS485 over de CAT7 kabel proberen. (100mbit Ethernet gebruikt maar 4 aders). Maar als je dan weer PoE wil gebruiken is het wel weer lastig.

Overigens verwacht ik wel dat RS485 over straight gaat werken. Maar technisch gezien is twisted hier beter voor.

[ Voor 51% gewijzigd door OnTracK op 17-03-2025 20:34 ]

[naftebakje]

Heb je een oude wifi router? Die hang je aan de netwerkaansluiting in de meterkast, gevoed via de voedingsdraden.
Op de P1 kan die gateway gevoed worden, dus dat is geregeld.
Een IP camera wil doorgaans 12V, kan mss mee op de voeding van de router, en kan bedraad of wifi.

[ndedecke]

De camera zal met 100 mbit voldoende hebben maar om praktische redenen is het makkelijkst als ik de netwerkkabel gewoon kan gebruiken zonder te moeten knippen/splitten.

Aangezien de rest van mijn netwerk allemaal reeds unifi stuff is zal ik ook eens proberen of ik door een extra AP in de garage te hangen ik eventueel voldoende bereik heb aan de tellerkast, al vrees ik er voor.

Als dat niet werkt zal ik denk ik de RS485 methode proberen met de andere kabel en bezorg hier dan wel feedback.

[ndedecke]

Hoi,

Ik kan nog wat hulp gebruiken

De pinout van de P1 poort is volgens de specs zo:

Pinout: Volgens de DSMR 5.0.2 specificatie is de pinout voor de P1 poort vaak als volgt:
Pin 1: 5V (voeding voor de meter)
Pin 2: Data Request (input)
Pin 3: Data GND (grond)
Pin 4: Niet verbonden
Pin 5: Data (output open collector)
Pin 6: Power GND (ground voor de voeding)

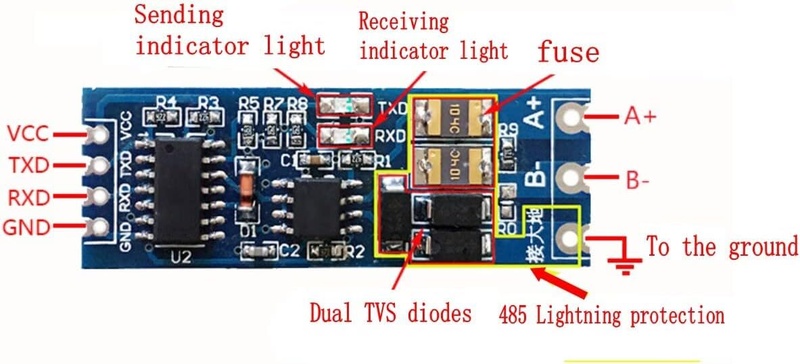

En de TTL -> RS485 modules die ik bestelde zien er zo uit:



=> Moet ik nu zowel pin 3 (data ground) als pin 6 (power ground) met de GND TTL kant verbinden?
Want voorde pin 5 (output open collector) heb je de data ground nodig. Maar om te voeden heb ik ook mijn power GND nodig.

Bijkomend: als ik dan de RS485+ aansluit heb ik daar ook een GND en dan moet ik deze ook gewoon doorverbinding vanaf pin 6 van de P1 poort?

[Septillion]

Neuh, p3 en p6 zouden in de meter al aan elkaar moeten hangen. Dus je bent vrij te kiezen welke je pakt.

Dus:
P1 p1 => RS485 Vcc + P1 p2 + pull up naar P1 p5
P1 p3/p6 => RS485 GND
P1 p5 => TXD (denk ik, maar blijft altijd gokken hoe ze RS485 labelen )
