Project: Standing Ovation

[Allubz]

Hi Tweakers,

Sinds een maand of twee ben ik bezig met het bouwen van een volledige high-end custom build, waarvan zowel kabels als waterkoelingstubes volledig onzichtbaar zijn. Ik wilde altijd al met een té grote radiator werken. Toen mijn ogen op het Bitspower Summit Revo blok vielen, in combinatie met Back-Connect moederborden, klikte er iets.

Ik ben 10+ jaar lang professionele system builder geweest van high-end workstations, en heb los van de Copper Pyramid een paar hardline builds gedaan.

Om eerlijk te zijn weet ik niet zo zeker hoe deze build log gaat uitpakken. De vorige build heb ik in één ruk gepost, en daar kwam geen reactie op. Dat voelt een beetje gek. Als je er nog een snelle indruk van wil krijgen, dan kan dat hier: YouTube: Copper Pyramid - Vogd Customs

Maar OK, vol goede moed gaan we verder met project: Standing Ovation!

Met plezier mag ik melden dat Bitspower dusdanig enthousiast was dat ik hun CPU block wil gebruiken, dat ze het GPU block en fittings hebben geponsored. Shoutout naar Bitspower!

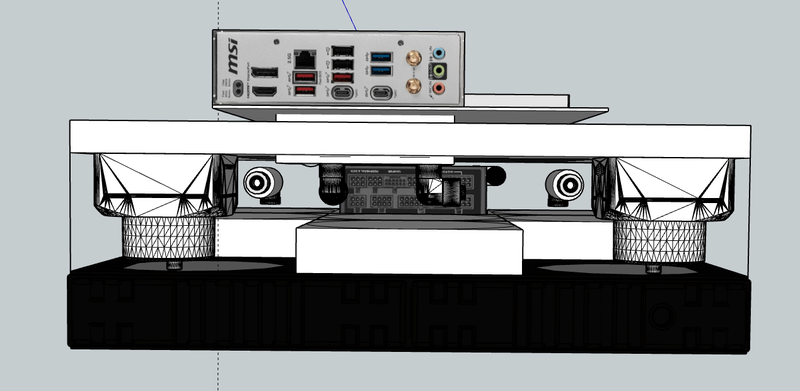

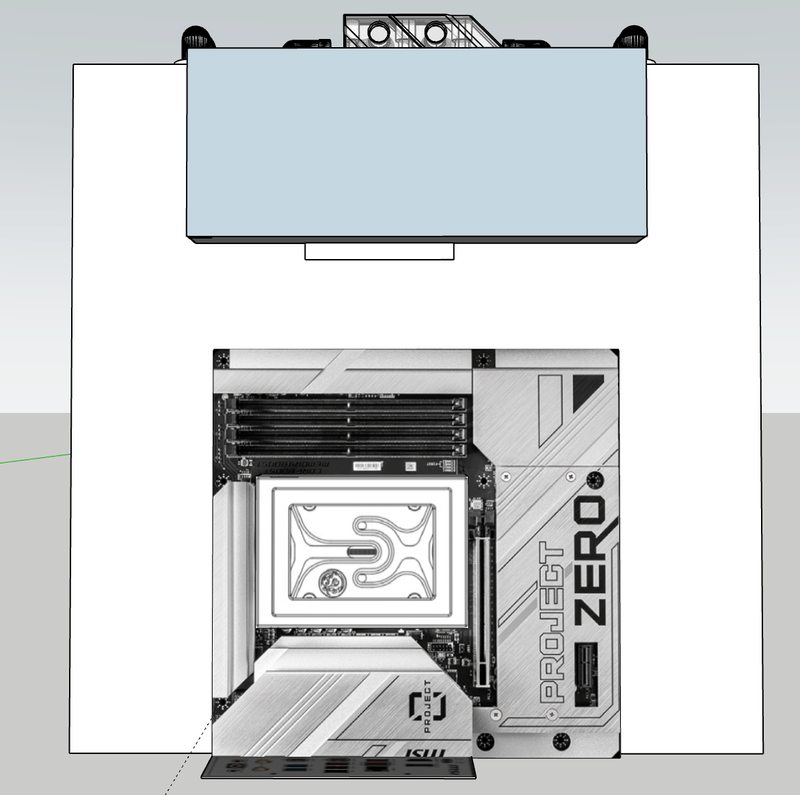

Hierbij een paar SketchUp schetsen:







Omdat ik het gek vind om een t-shirt te kopen met een merknaam erop, en er vervolgens gratis reclame mee te maken voor het bedrijf waar je net geld aan hebt gegeven, houd ik bewust zoveel mogelijk merknamen buiten schot. Er zijn meerdere bedrijven die ik het geprobeerd te betrekken, en sommigen reageren simpelweg niet, en bij anderen heeft het hele marketing team de griep, ofzo Als je graag wil weten hoe een specifiek onderdeel heet, dan mag je het natuurlijk vragen.

De basis van de build is als volgt:

1260mm (9x140) radiator
ca. 100mm afstand tussen deze radiator en de houten voorplaat
Een mATX back-connect moederbord met 9800X3D met Bitspower Summit Revo CPU block
Een AMD 7900XTX met Bitspower GPU block

Beide zichtbare onderdelen hebben hun tube fittings aan de achterkant van de houten voorplaat. De ruimte tussen de voorplaat en radiator wordt afgesloten met magnetische opzetstukken (en ventilatieroosters). De voet ben ik nog niet helemaal over uit, want alle I/O-kabels moeten ook netjes samen naar buiten komen.

Ventilators, pompen, de voeding, kabels, tubes en eventuele controllers komen dus allemaal hier tussenin te zitten, uit het zicht.

Het geheel wordt zo opgebouwd dat radiator en voorplaat redelijk eenvoudig te demonteren zijn, met behulp van quick disconnects op de tubes.

Dan rest nog de overweging: Gaat deze unit op een groot voetstuk staan, of wordt het een wall mount. Voor beiden valt wel iets te zeggen.

Wat betreft de houten voorplaat heb ik ideeën, maar die komen in de een latere update. Iets met paars en koper

Ik zal proberen per aangebrachte mod een losse post te maken, zodat het niet alleen maar walls-of-text worden.

Als je ideeën hebt, laat het gerust weten!

[Allubz]

Bitspower shoutout:

[ Voor 155% gewijzigd door Allubz op 17-03-2025 14:34 ]

[Knappa]

Allubz schreef op maandag 17 maart 2025 @ 12:49:

Om eerlijk te zijn weet ik niet zo zeker hoe deze build log gaat uitpakken. De vorige build heb ik in één ruk gepost, en daar kwam geen reactie op. Dat voelt een beetje gek. Als je er nog een snelle indruk van wil krijgen, dan kan dat hier: YouTube: Copper Pyramid - Vogd Customs

Ziet er leuk uit om te volgen.

[Joep]

Allubz schreef op maandag 17 maart 2025 @ 12:49:
Om eerlijk te zijn weet ik niet zo zeker hoe deze build log gaat uitpakken. De vorige build heb ik in één ruk gepost, en daar kwam geen reactie op. Dat voelt een beetje gek.

De casemodding scene is tegenwoordig een stuk minder groot dan zeg 2007. Casejunkies is ook al weer een flinke tijd ter ziele, net als bit-tech.net
Het leeft ook minder op tweakers dan vroeger helaas. Ik ben i.i.g. benieuwd naar deze casemod en nu ik in dit topic gereageerd heb, krijg ik de updates ook te zien in myreact. Dus laat maar komen!

[Allubz]

Joep schreef op woensdag 19 maart 2025 @ 10:21:
[...]

De casemodding scene is tegenwoordig een stuk minder groot dan zeg 2007. Casejunkies is ook al weer een flinke tijd ter ziele, net als bit-tech.net
Het leeft ook minder op tweakers dan vroeger helaas. Ik ben i.i.g. benieuwd naar deze casemod en nu ik in dit topic gereageerd heb, krijg ik de updates ook te zien in myreact. Dus laat maar komen!

Fijn om jullie enthousiasme te zien! Ik kwam in 2006 op Tweakers als jonge nerd en was onder de indruk van de ontwikkelingen van bijvoorbeeld het werk van L2P. Ik zag mezelf nooit zoiets doen, totdat de Azza 804 piramide om de hoek (pun intended) kwam en er iets klikte. Met een bevriend netwerk van slimme handwerkers en designers om me heen voel ik me een stuk veiliger om met voor mij exotische materialen te werken, want ook dit project kan ik niet zonder hulp van andere vaardige mensen uitvoeren.

Bij dezen dan ook een kleine update!

De voeding, een SFX-L 1000W voeding, heeft een de welbekende bruine ventilator van 15mm gekregen, die direct op het moederbord wordt aangesloten. Er valt wat voor te zeggen om de pinout om te zetten naar de interne connector van de voeding, maar of dat werkt is maar de vraag. Onder andere vanwege het feit dat de stock fan 55mA trekt en de vervanger 11-13mA. Mijn voornemen is om de fan zo in te stellen dat die zo snel mogelijk maar onhoorbaar blijft draaien, en ik vertrouw erop dat de voeding het overleeft

De voeding is load tested en werkt nog prima, en blijft koel!



Dit is de monsterradiator met de zes geplande fans. Er zijn dus drie fanslots over, één waar de voeding wordt gemonteerd, en twee waar de pompen passen die waarschijnlijk op het houtpaneel worden gemonteerd. Ik overweeg nog om custom mounts te 3D printen voor de pompen om ze zo ook aan de radiator te monteren.



De lege fan mounting holes die je ziet zijn bewust zo gelaten, want o.a. die gaan dienen om de radiator met afstandjes te monteren op de houten voorplaat.

[ Voor 3% gewijzigd door Allubz op 19-03-2025 13:06 ]

[Eraser127]

Hier ook maar even een volg reactie Maar idd zijn (helaas) de echte casemod tijden wel een beetje ter zielen gegaan

[ppassie]

Een echte tweaker, top. Ik volg dit.

[Crimson Rays]

Mooie dingen! Kijk uit naar meer updates

[Allubz]

Hoi allemaal!

Wat leuk om jullie reacties te zien

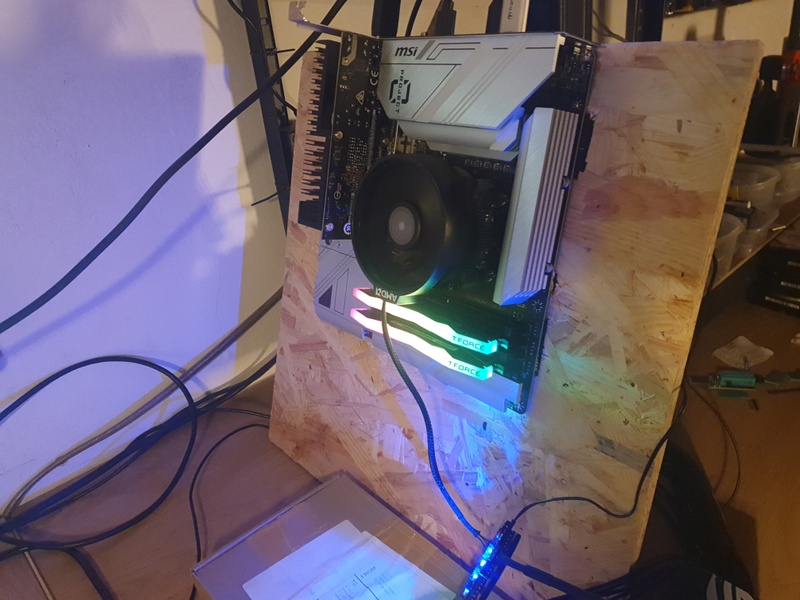

Achter de schermen wordt hard gewerkt om een mock-up te maken van het systeem, voordat ik kan overgaan op het gebruiken van serieus hout. Hiervoor gebruik ik nu een OSB-plaat, die is uitgezaagd op basis van een uitgeprinte productfoto van het te gebruiken moederbord. Past best wel goed!

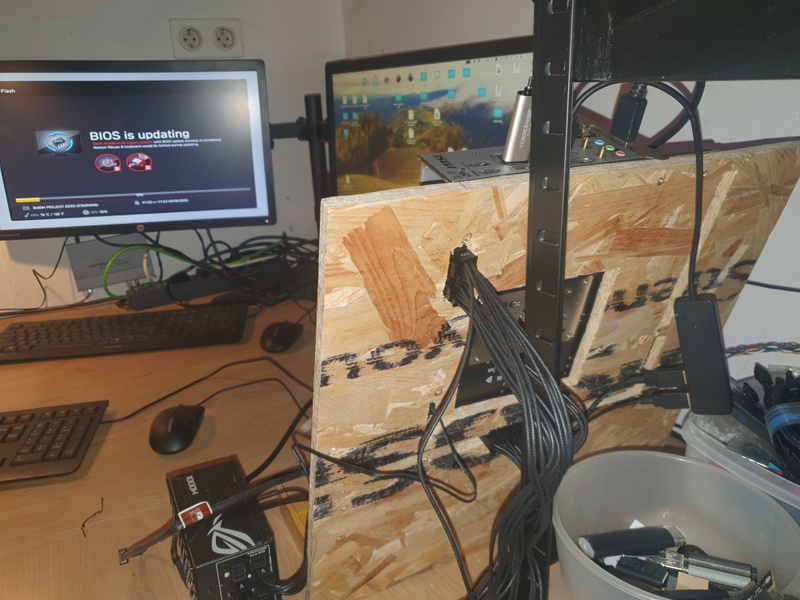

Om de jank-feel compleet te maken, ook nog even de achterkant:



Nu heb ik me hier en daar laten adviseren door mensen die wel verstand van hout hebben, en die zeggen allemaal dat één centimeter dik hout met dit soort hittebronnen te grote kans loopt om krom te trekken, zelfs als het hardhout is. Dus, ik ga nu uit van een twee centimeter dik stuk hout, met mogelijk een versteviging aan onzichtebare achterzijde. Ik verklap nog even niet welk hout het wordt, but it's gun' be funky!

Verder is er nog wel wat te wikken en wegen wat betreft de montage van de radiator met opbouw aan de houten plaat met het moederbord en de videokaart aan de ene kant, en de twee pompen aan de andere kant. In combinatie met een stevig voetstuk, en een afneembare diagonale metaalverbinding, hoop ik een constructie te maken die de tijd kan overleven en meerdere builds met dezelfde koeling mogelijk maakt. Een beetje duurzaamheid is wel het uitgangspunt! En het zou fijn zijn als m'n kat niet het hele ding kan ommieteren.

Spoedig meer!

[Allubz]

De laatste update was wat kort, maar vandaag is er veel gebeurd!

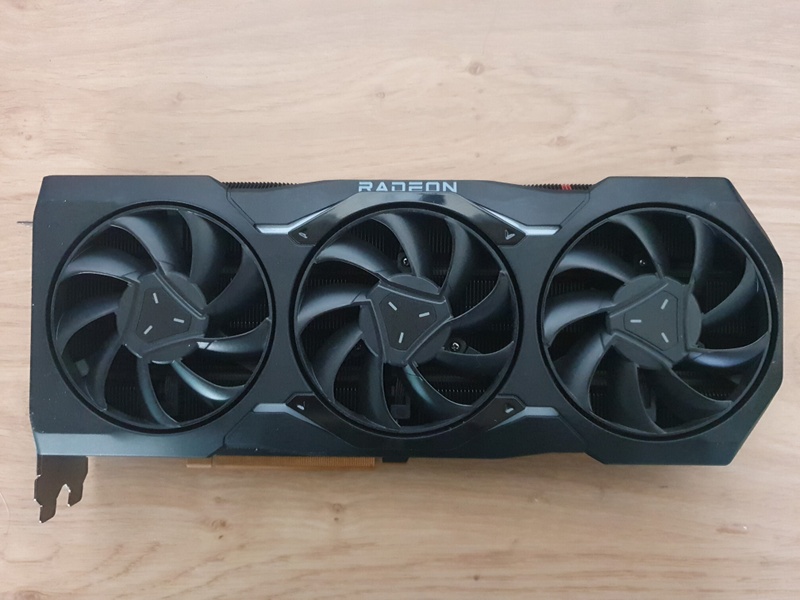

Allereerst gaan we aan de slag met de 7900XTX, het gaat om een rerefence model van AMD. Het maximale verbruik ligt rond de 450W als je de +15% power slider in Adrenaline opentrekt. Vandaag heb ik er werk van gemaakt de ASRock Aqua OC BIOS op deze kaart te krijgen. Het heeft wat voeten in de aarde, maar je krijgt er ook veel voor terug, namelijk zo'n 200W extra aan overclock headroom, voor zo'n 650W aan verbruik. Ter vergelijk heeft het reference model een core clock boost van 2500MHz, en de Aqua OC 2935MHz! Stevige koeling is een vereiste, maar daaraan geen gebrek




De CH341A USB programmeertool met 1.8V ondersteuning is deze week aangekomen, dus de videokaart kon onder het spreekwoordelijke mes. Door middel van AsProgrammer kan je een BIOS chip uitlezen en eerst vergelijken met een gedownloade AMD 7900XTX reference BIOS. Als dat checked, dan weet je dat de clip er goed op zit, en je kan schrijven. In dit geval moet eerst een ASRock Aqua (non-OC) BIOS erop.

NSFW, naakte GPU alert!


Hierna kan je via een .exe tool van de Aqua naar de Aqua OC BIOS updaten binnen Windows.



Even via GPU-Z testen of de kaart nog werkt, en dan mag de waterkoeler erop. RGB gaat eruit, want die kabel moet anders ergens heen, en vette kleuren haal je niet uit dertien-in-een-dozijn lampjes.



Omdat deze kaart zo hard mogelijk moet gaan gebruik ik niet de standaard thermal pads (blauwe strips) die op het waterblok zitten, maar UTP-8, dat een betere thermische geleiding heeft. Daarnaast krijgt de core niet-conductieve PTM7950, wat na vloeibaar metaal de beste optie is. Vloeibaar metaal is tricky in het aanbrengen, vreet zich nog wel eens in andere metalen, en heeft een kans op druipers. Deze thermal pad moet je wel een paar keer heat cyclen (60c+ als ik me niet vergis), dus ik heb de kaart alvast een paar keer droog furmark laten draaien. Toasty!



En, zonder dat je het wist, heb ik ook al wat afstandjes gemaakt en de OSB-plaat verder aangepakt. Toegegeven, ik had beter multiplex kunnen gebruiken, maar goed, dit is nog steeds de mock-up en verre van het echte ontwerp! Na de sketch nog eens goed te hebben bekeken, kan het geheel waarschijnlijk 1cm dunner

Hieronder zie je de huidige setup, maar de bovenplaat gaat uiteindelijk 180 graden andersom er op, zodat de videokaart fittings en de radiator fittings beide bovenin uitkomen. Mogelijk gaat alles op de kop, en komen de voeding en pompen juist onderin; da's een betere gewichtsverdeling.



Het liefst zou ik de videokaart met de backplate naar voren laten wijzen, zodat de acrylen voorkant kan worden gebruikt om de kaart aan de houten plaat te monteren, en de backplate kan ademen. Het nadeel is dat ik nog geen geschikte PCIe extender heb gevonden die ook juist uitkomt. Ik heb de volgende kabel met veel moeite weten te bemachtigen, maar die komt dus niet ideaal uit. Als iemand hieromtrent ideeën heeft of toevallig net bezig is wireless PCI-E te ontwikkelen, let me know!

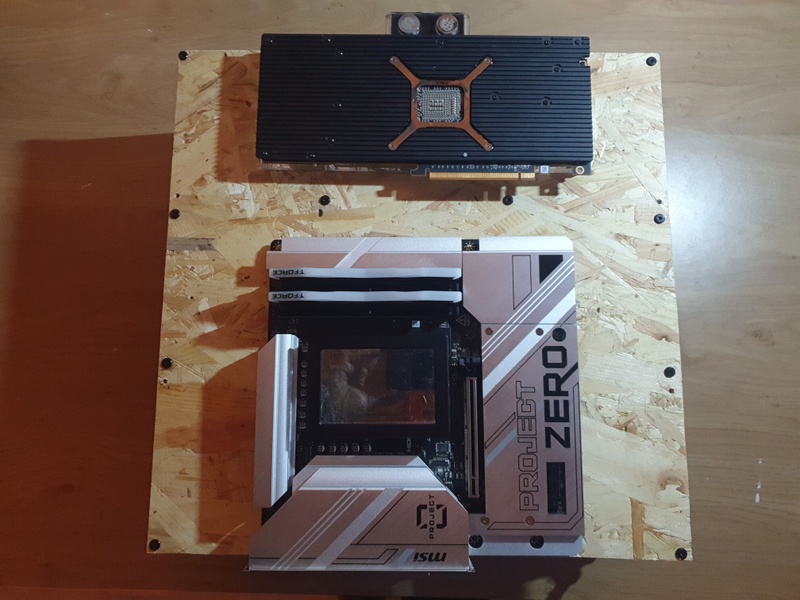

Dit lijkt al een beetje op de sketch, toch?



Hier zie je ook de bovenkant van het CPU block. Ik zal er later nog wat meer aandacht aan geven en 'm wat opleuken, net zoals de rest van de heatsinks op het moederbord.

Tot zover!

[OB1]

Lekker exotisch met een klem op de chip flashen, vet!

[Allubz]

Hoi allemaal, een kleine update dit keer!

Er zijn nog wat fittings onderweg die een paar hele krappe bochten mogelijk maken. Dit is nodig omdat ik een nieuwe layout heb verzonnen die wat minder top-heavy is, en wat stabieler zou moeten zijn wanneer het systeem in een sockel wordt geplaatst. Voor de wall-mount optie zou het niet zoveel uitmaken, maar in dit geval lijkt het een veiligere optie.

De nieuwe layout, met een 20mm dikke voorplaat:


De videokaartfittings komen boven de voorplaat uit, want dit komt netjes overeen met de fittings die al uit de radiator komen.



Hier zie je de voeding bovenin zitten, en dat er veel meer hoekverbindingen nodig zijn dan voorheen gepland. Zowel het CPU als GPU block hebben een vloeirichting waar rekening mee moet worden gehouden. Gelukkig is het CPU block omdraaibaar, terwijl ik de GPU met de backplate naar voren wil laten wijzen, wat nog meer problemen met zich meebrengt dan alleen de vloeirichting (daarover straks meer).

Het GPU block heeft een zogenaamd impingement design (directional design), waar ik de Nederlandse vertaling niet van ken, maar het betekent zoveel als dat het water via een enkel kanaal in het midden van de fins wordt geduwd midden op de core, en dan gesplitst door de fins wordt weggeduwd. Opmerkelijk: In/Out verkeerd om betekent zomaar 2-5 graden negatief verschil, dus dan liever een gekke buizenconstructie dan boost performance weggeven, toch?



De onderkant, die uiteindelijk ook netjes dicht wordt gemaakt, met een opening naar de I/O panel toe. Hier zie je de twee pompen zitten. Het hele ontwerp qua loop had een stuk eenvoudiger kunnen zijn met één pomp maar, zoals iedereen weet: Meer pomp, meer beter! - Even zonder gekkigheid: Twee pompen kunnen samen op een lager toerental, dus als het goed is stiller draaien, en als er één uitvalt is niet direct je systeem overhoop. Voor een enkele GPU, CPU, en een redelijk stevige radiator, zou één D5 prima voldoende zijn.

Over die redelijk stevige radiator gesproken. Ik heb 'm even geflushed, want in elke radiator blijft wel wat productiemateriaal over. Een spoeling met verwarmd gedestilleerd water met wat industrieel citroenzuur (10:1), een minuut laten trekken, dan een paar minuten stevig schudden, en afvoeren die tjak, anders wordt het koper binnenin niet blij. Dan hetzelfde met water en baking soda (50:1). Dan nog een keer met gedestilleerd water er doorheen. Fun fact: Er gaat ca. een halve liter water in de radiator. Het resultaat is deze zwarte tjak, die anders in in de microfins van het GPU of CPU block was belandt:


Als de juiste fittings binnen zijn, dan ga ik het geheel eens aanzetten, met tie-wraps waar ik nog geen (relatief dure) 3M klittenband wil gebruiken.



Ik heb het idee gekregen om de GPU een stukje te verzinken in het hout. Ofwel de gehele diepte van het acryl, maar dat is waarschijnlijk niet goed omdat het hout dan sneller kan gaan werken, maar zo'n 5mm om de montage (industriële klittenband) te verbergen, lijkt me wel een goed idee. Ik ga nog even testen hoe soepel de PSU kabels zijn, of dat er 90-graden verbindingen op de 8-pin connectors moeten. Als ik het goed begrijp kunnen dat soort connectors óók voor coil whine zorgen, en zelfs de lengte van de kabel (korter of langer) kan hierop invloed hebben. Bij een stille build is coil whine het laatste wat je eruit kan proberen te halen, qua geluid.

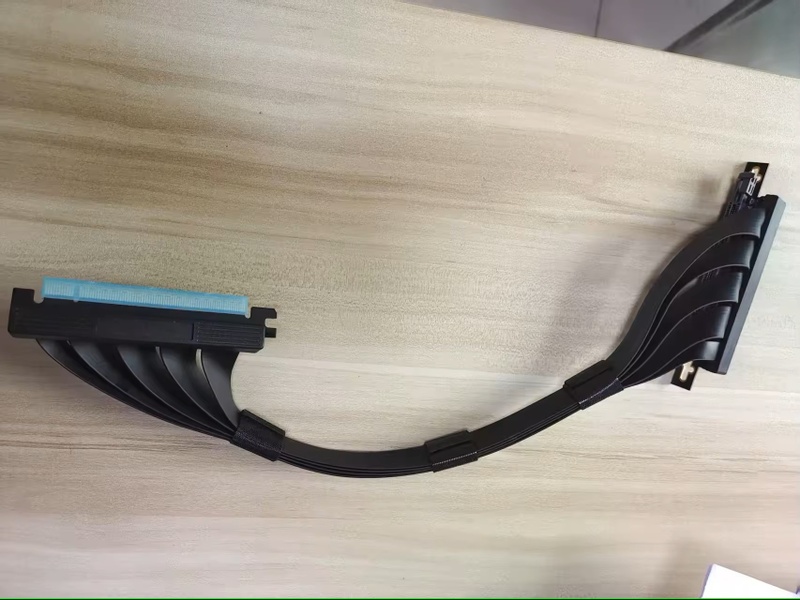

In de laatste post zei ik nog dat het vinden van de juiste PCI-E4.0 16x extender erg lastig was en, dat klopt! Ze bestaan namelijk niet. Of, toch wel!? Jawel, want ik heb binnenkort de enige die precies deze verhoudingen heeft, dankzij de maker van dezelfde kabel die je in de vorige post zit. Ik heb op Alibaba een hele rits bedrijven voorgesteld wat ik nodig heb, en 50% snapt het niet, 40% probeert je iets anders te verkopen, en 10% reageert inhoudelijk. Toevallig zat de juiste erbij, die de kabel voor TT ook maakt, en bereid was een custom model te maken, in de hoop dat er in de toekomst meer van worden verkocht. Mijn idee is om dit concept behuizing in de toekomst wat meer kant-en-klaar aan te gaan bieden, en dan is deze kabel een noodzaak.

Zo, dat was 'm voor vandaag. Ik moet bezig met het verzinnen van:
1) Een mooie voet (iemand een wild idee?)
2) Een passende afwerking van de boven- en zijkanten (iets met magneten)
3) De heatsinks van het moederbord opmeten en deels overspuiten (waarschijnlijk blackout), en het deel rond de PCI-E slots opnieuw laten maken, om de PCI-E kabel te verbergen
4) Het werkgeheugen heb ik ook al ideeën over. Als je de piramide hebt bekeken kan je misschien al voorstellen in welke richting dat gaat, maar misschien ook wel iets heel anders In ieder geval geen simpele RGB!
5) (spoiler alert!) Met Sam van Moshpit of Creation (Groningen) in gesprek gaan over hoe we de echte voorplaat gaan maken, want dat wordt een interessante combinatie van een heel specifiek hardhout en metalen inleg.

PS: Ergens in het proces realiseerde ik me dat er ook een powerbutton in moest, maar die komt onderin, onzichtbaar, en met de hand te bereiken
PPS: De komende weken ben ik bezig met het schrijven van een research proposal (PhD), maar als er een update is dan geef ik die z.s.m!

Doei!

[ThimoC]

Echt een vet project! Ben benieuwd wat het eind resultaat gaat geven. Heb toch even moeten opzoeken hoe dat cpu blok van bitspower werkte, heel apart ontwerp.

[TheGreatAtuin]

Ben bij dit draadje gekomen n.a.v. dat nieuwsartikel over het nieuwe MSI mobo met kabelvrij ontwerp.
Ontzettend cool project is dit! Vooral dat bitspower je wil sponsoren (nice), en dat een kabelmaker via aliexpress een custom PCIe kabel heeft gemaakt. Uitzonderlijk strak uiterlijk.

Mag ik meteen een duit in het zakje doen? Er is een (oudere) oplossing voor draadloos (met afstandsbediening!) vanuit silverstone, maar da's helaas wel met een paar zichtbare kabels. gebruikt interne USB 2.0 voor stroom, en die gaat dan naar je standaard pins.
https://www.conrad.nl/nl/...adekit-zwart-2895411.html

[TheGreatAtuin]

Alternatiefje is zo'n aliexpress clicky stroomknop met 4m draad erbij :)

[Hell-Slave]

Allubz schreef op zondag 30 maart 2025 @ 22:13:
De laatste update was wat kort, maar vandaag is er veel gebeurd!

Allereerst gaan we aan de slag met de 7900XTX, het gaat om een rerefence model van AMD. Het maximale verbruik ligt rond de 450W als je de +15% power slider in Adrenaline opentrekt. Vandaag heb ik er werk van gemaakt de ASRock Aqua OC BIOS op deze kaart te krijgen. Het heeft wat voeten in de aarde, maar je krijgt er ook veel voor terug, namelijk zo'n 200W extra aan overclock headroom, voor zo'n 650W aan verbruik. Ter vergelijk heeft het reference model een core clock boost van 2500MHz, en de Aqua OC 2935MHz! Stevige koeling is een vereiste, maar daaraan geen gebrek

Wacht wacht wacht, je gaat een video kaart met maar 2 PCI-E 8 pin connectors (goed voor 2x 150W + 75W moederbord = 375W) en die geeft je een bios dat 650W kan trekken?!?!
Denk dat we hier de eerste PCI-E 8 pin connectors gaan zien dat ook in de fik vliegt net als die geweldige nieuwe connector op Nvidia kaarten.

[Allubz]

TheGreatAtuin schreef op woensdag 21 mei 2025 @ 11:36:
Ben bij dit draadje gekomen n.a.v. dat nieuwsartikel over het nieuwe MSI mobo met kabelvrij ontwerp.
Ontzettend cool project is dit! Vooral dat bitspower je wil sponsoren (nice), en dat een kabelmaker via aliexpress een custom PCIe kabel heeft gemaakt. Uitzonderlijk strak uiterlijk.

Mag ik meteen een duit in het zakje doen? Er is een (oudere) oplossing voor draadloos (met afstandsbediening!) vanuit silverstone, maar da's helaas wel met een paar zichtbare kabels. gebruikt interne USB 2.0 voor stroom, en die gaat dan naar je standaard pins.
https://www.conrad.nl/nl/...adekit-zwart-2895411.html

Leuk idee dit! Ik ben nog aan het overwegen of er een netjes weggewerkte power-button komt, maar dit is ook een grappig alternatief.

Hell-Slave schreef op woensdag 21 mei 2025 @ 11:41:
[...]

Wacht wacht wacht, je gaat een video kaart met maar 2 PCI-E 8 pin connectors (goed voor 2x 150W + 75W moederbord = 375W) en die geeft je een bios dat 650W kan trekken?!?!
Denk dat we hier de eerste PCI-E 8 pin connectors gaan zien dat ook in de fik vliegt net als die geweldige nieuwe connector op Nvidia kaarten.

I hear ya. Er zijn wat voorbeelden van mensen die o.a. de reference kaart met Aqua OC BIOS draaien zonder problemen. Een degelijke voeding met goede kabels, en je kan wel boven spec gaan. Toegegeven, het wordt wat krap, en ik overweeg om 'm een klein beetje te power limiten, want die laatste 100W levert amper prestatiewinst op. Bijkomstig is dat het geen benchmark machine is, en een game niet snel het maximale uit de videokaart trekt qua verbruik. Desalniettemin een terechte opmerking om rekening mee te houden.

[ Voor 5% gewijzigd door Allubz op 21-05-2025 13:47 ]

[Hell-Slave]

Allubz schreef op woensdag 21 mei 2025 @ 13:31:

I hear ya. Er zijn wat voorbeelden van mensen die o.a. de reference kaart met Aqua OC BIOS draaien zonder problemen. Een degelijke voeding met goede kabels, en je kan wel boven spec gaan. Toegegeven, het wordt wat krap, en ik overweeg om 'm een klein beetje te power limiten, want die laatste 100W levert amper prestatiewinst op. Bijkomstig is dat het geen benchmark machine is, en een game niet snel het maximale uit de videokaart trekt qua verbruik. Desalniettemin een terechte opmerking om rekening mee te houden.

Je kan het natuurlijk proberen en ik weet dat de "old" school PCI-E connectors overgedimensioneerd zijn, maar zijn de power stages op je videokaart dat ook?
Waarschijnlijk niet gezien de 2 connectors, de hardware van de Aqua OC kaart is duidelijk zwaarder gezien de 3 PCI-E connectors dat deze kaart heeft.
Desondanks good luck met je project!! (er worden al zo weinig case build projectjes gedaan helaas )

[TheGreatAtuin]

[quote]Allubz schreef op woensdag 21 mei 2025 @ 13:31:
[...]


Leuk idee dit! Ik ben nog aan het overwegen of er een netjes weggewerkte power-button komt, maar dit is ook een grappig alternatief.
[...]

Ik zag deze ook nog langskomen op mijn vaste stekie (r/sffpc). Met het risico dat ik je spam, dit past misschien heel goed in je minimale build!.

Ik had recent een berekening gekregen van een bedrijf dat custom kabels maakt: van een 2x 8pin naar 12vhpwr kabel waaruit bleek dat veel van de écht goede SFX voedingen (SF750, of de Loki die ik in je screenshots zie) die 5-600w wel vol kunnen houden vanuit de rails en de ratings voor de kabels. Als ik die terug vind stuur ik die door.
(Ik gebruik die kabel nu zelf voor een RTX 5080: 2x-8pins op een Corsair SF750 -> 12vhpwr, werkt perfect bij stress testing, gebruik wel maximaal 400w over deze kabel)
