Zonnepanelen uitbreiden op bestaande installatie

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • VivaAtloni
  • Registratie: April 2000
  • Laatst online: 05-05 18:23
Ik heb sinds sinds 2017 zonnepanelen. Dit zijn:
- 24 panelen Solar Frontier 175s (4200wp) --> dit zijn panelen met een hoog voltage, dus anders dan nu
- Goodwe GW5000-DT 3 fase omvormer

De panelen heb ik destijds zelf geïnstalleerd en liggen op oost. De panelen liggen in een rij van 8 panelen en 3 hoog. Elke 6 panelen van links naar rechts (2 breed en 3 hoog) zijn een string. Ik heb in totaal dus 4 strings. Aan beide MPPT van de omvormer heb ik via een splitter 2 strings aangesloten.

Ik had nog ruimte om 6 extra panelen te plaatsen naast de bestaande panelen, maar wilde eigenlijk die panelen niet meer kopen op MP (alleen tweedehands beschikbaar).
Vorig jaar heeft mijn buurman nieuw gebouwd en hij had bijna dezelfde panelen als ik liggen (alleen 170 ipv 175watt). Hij wilde nieuwe panelen op zijn huis, dus heb ik 6 panelen van hem gekocht (de 170s versie) voor een erg zacht prijsje. Dus dat heb ik gedaan.

Ik wil deze panelen gaan installeren en eigenlijk de bestaande strings laten liggen. Mijn idee is om de 6 'nieuwe' panelen in 1 string te leggen en deze op 1 MPPT aan te sluiten. Deze hebben namelijk het eerste schaduw.
Op de andere MPPT wil ik dan via een splitter de huidige 4 strings aansluiten. Dus de 4 connectoren die nu in MPPT 1 en 2 gaan combineren.

Gaat dit goed of zie ik wat over het hoofd :) ?

24x sf175s + gw5000-dt op oost


Acties:
  • +1 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 06-05 23:41
In de basis gaat het vrij goed maar volgens mij is er iets met blocking diodes met zo`n groot aantal strings parallel.

https://www.mpptsolar.com/en/solar-panels-in-parallel.html

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • 0 Henk 'm!

  • VivaAtloni
  • Registratie: April 2000
  • Laatst online: 05-05 18:23
Ik snap het nog niet met de blocking diodes.

Mijn omvormer 5000 heeft de volgende specs:

Afbeeldingslocatie: https://tweakers.net/i/UDz00XQptoKC-kYT0iqxuJuY7qk=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/BV7IUt2GvAwGcIKxWByW3GG2.png?f=user_large

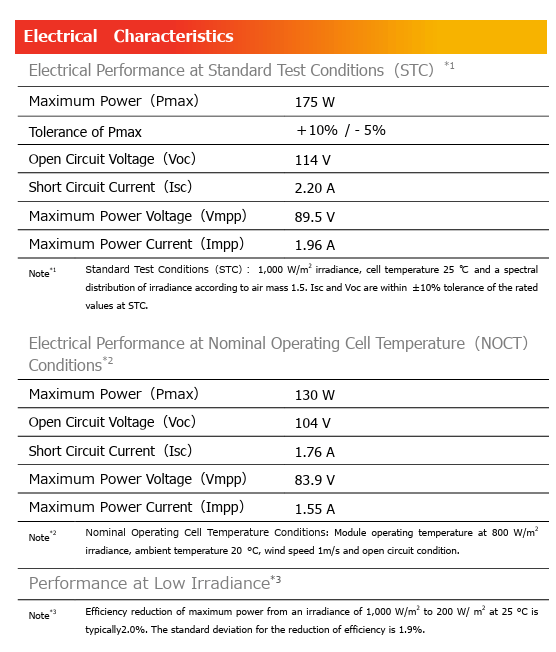

Mijn panelen hebben de volgende specs:

Afbeeldingslocatie: https://tweakers.net/i/VAcxZcrbOTgplPI2V5t0Cn8Wiaw=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/VpFDmIqs2EHdEPAWdyu1tDMv.png?f=user_large

Als ik dan 1 string heb van 6 panelen, dan zou dit 114V * 6 = 684V en 1.96A input zijn bij de uitgang van 1 string. Er zitten nu 2 strings aan elkaar gekoppeld en dit zou volgens mij dan 684 V & 3.92A als input in de MPPT. Dit is de huidige situatie.

Er mag max 11A op een MPPT als ik de specs van de omvormer interpreteer. Als ik de dus huidige 2 input ipv 2 MPPT naar 1 MPPT verander via een splitter, dan komt het volgens mij uit op 7.86A. Dit is ruim onder de 11A.

Ik heb de splitters al liggen, maar ik ben bang dat ik iets over het hoofd zie en dus kapot maak.
Kan iemand me gerust stellen?

24x sf175s + gw5000-dt op oost


Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 20:27
@AUijtdehaag heeft een opstelling met 3 of 4 parallelle Solar frontier strings, wellicht kan hij iets zeggen over het blocking diode verhaal?

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Volgens mij mag je 4 strings parallel zetten.
Vanaf 5 dien je zekeringen te gebruiken per string.
Iets met reverse current die dan door een string kan gaan lopen dacht ik.

Het nut ontgaat me eigenlijk om die ene string met schaduw op een aparte ingang te zetten.
Doe je dit voor monitoring?
Want het idee achter paralelle strings is dat je juist geen last hebt van een minder presterende string.
Het beinvloed de andere paralelle strings niet.

Dat is ook nog afhankelijk van de schaduwval.
Schaduw over korte kant van SF is goed te verwerken en amper merkbaar .
Schaduw over lange kant zal eerder de string stoppen met produceren
