Ubiquiti Switch icm OPNsense Router on a stick

[-ErikE-]

Zoals de topictitel al zegt, probeer ik mijn OPNsense router on-a-stick, welke op een NUC draait, te koppelen met een Unifi Lite 16 POE switch.

Ik heb KPN glasvezel en op dit moment een Netgear GS108e managed switch. De ONT zit op poort 1, de NUC op poort 2. De switch geeft VLAN6 door van poort 1 naar poort 2. In OPNsense heb ik VLAN6 en VLAN20 geconfigureerd als WAN en LAN.

De configuratie op de Netgear is:
VLAN6 tagged op poort 1 en 2, alle andere poorten niet in gebruik
VLAN20 tagged op poort 2 en de andere poorten untagged voor poort 20

Deze situatie werkt al ruim drie jaar perfect, nu wil ik graag mijn netwerk omzetten naar Unifi. Ik krijg de configuratie van de VLANs echter niet goed en kan ook geen enkele handleiding of youtube filmpje vinden hoe je dit configureerd. Mijn laatste redmiddel is OPNsense laten gaan en een Unifi router halen, wat uiteindelijk ook het doel is, maar ik wil toch ook deze configuratie werkend krijgen en het liefst snappen!

In de Unifi controller heb ik VLAN6 en VLAN20 aangemaakt, en ik kan deze ook aan poorten toewijzen, echter krijg ik met iedere combi geen werkend netwerk.

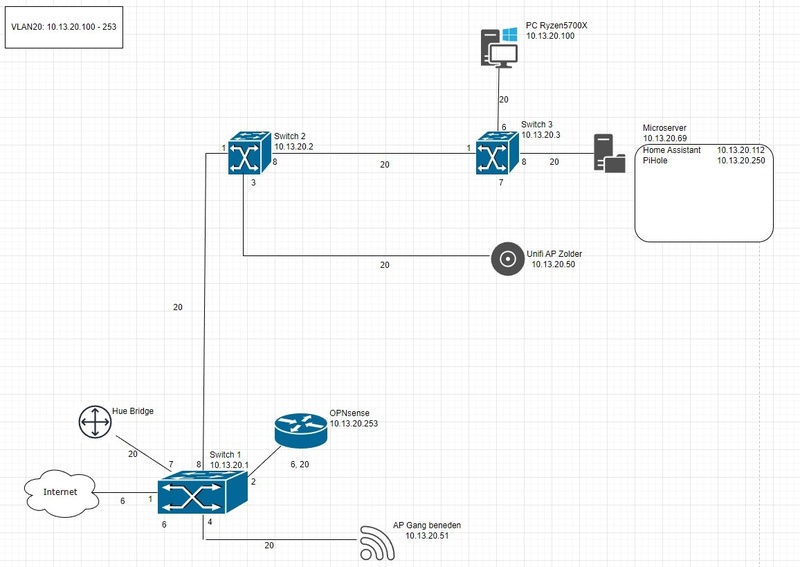

Wie o wie helpt me op weg? Hieronder een diagram van het netwerk, ik probeer dus switch 1 te vervangen voor een Unifi Switch Lite 16 POE. Als dit werkt, worden switch 2 en 3 ook vervangen door Unifi switches.

[ Voor 30% gewijzigd door -ErikE- op 14-03-2025 22:55 ]

[nelizmastr]

Bij Unifi is een poort standaard untagged i.p.v. tagged als je hem als primair netwerk voor die poort kiest.

Dus je laat de poorten naar ONT en OPNsense WAN op VLAN1 (default) staan en je zet VLAN6 aan in de allowed networks, die zijn namelijk tagged. Dan zou je iig je WAN operationeel moeten hebben.

VLAN20 voor LAN OPNsense is dan eenzelfde constructie. De rest is gelijk aan de oude situatie.

[-ErikE-]

ik heb het werkend gekregen volgens jou post. Dus op poort 1 en 2 VLAN6 toelaten en dan op poort 2 en poort 8 VLAN20. Als ik dan de switch op de plek van Switch 1 plaats (in mijn diagram), dan krijg ik op de PC aangesloten op switch 3 weer connectie met 'internet'.

Nu krijg ik echter in unifi Network applicatie de switch niet meer terug. Deze blijft 'adopting' en faalt daarna. Alles werkt wel, maar dus geen connectie met Unifi Network Controller. Als ik m vervolgens reset, krijg ik weer geen connectie, omdat dan de VLANs weer weg zijn. Als ik de switch dan weer op Switch 3 aansluit, kan ik m prima configureren.

Heb je een idee waarom dat zou kunnen zijn? Ik heb de switch een statisch IP gegeven van 10.13.20.11, maar hier kan ik ook niet naar pingen.
