Zehnder ComfoAir E300 + Shelly 0-10v gen3

[Enduser]

Hi!

Ik heb een Zehnder ComfoAir E300 en ik wil deze via HA kunnen aansturen. Na meerdere topics te hebben gelezen, heb ik de Shelly Dimmer 0/1-10V Gen3 en signaalkabel aangeschaft.

Ik kom er echter niet uit hoe deze nu correct aan te sluiten. Kunnen jullie mij hierin adviseren?

Dit is het schema van de E300:
https://zehndernl.zendesk...foAir-E-Elektrisch-schema

Zie hieronder foto's van de bedieningsplaat,








Alvast bedankt voor de hulp!

[roelfp]

Ik heb hier zelf ook al eens naar gezocht. Op de pagina van jou link:
https://zehndernl.zendesk...foAir-E-Elektrisch-schema

Daar zie je in de tabel de identificatie van de 0-10V analoge ingang: C1

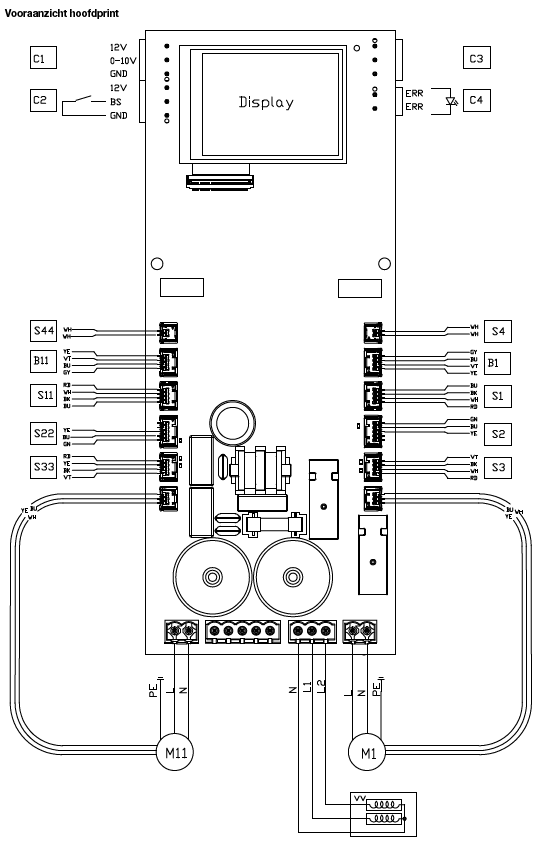

Onderaan die pagina zie je een link naar het vooraanzicht, die linkt naar:
https://zehndernl.zendesk..._attachments/360000277797

Op die pagina zie je C1 afgebeeld linksboven de display. Als ik naar jou foto's kijk, is het dus de blauwe connector.

Ik ben zelf overigens niet verder gekomen dan dat. Andere prioriteiten. Als je eea werkend hebt, hoor ik graag hoe je dat gedaan hebt en wat je er allemaal mee kan!

[Enduser]

Ok dus toch daar de shelly op aansluiten. In de kap zit als het goed connectoren die je daarvoor kan gebruiken.

Wat me dan nog onduidelijk is waar ik de L/N vandaan moet halen. Kabel splitten of ergens op het bord.

roelfp schreef op vrijdag 28 februari 2025 @ 09:23:
Ik heb hier zelf ook al eens naar gezocht. Op de pagina van jou link:
https://zehndernl.zendesk...foAir-E-Elektrisch-schema

Daar zie je in de tabel de identificatie van de 0-10V analoge ingang: C1

Onderaan die pagina zie je een link naar het vooraanzicht, die linkt naar:
https://zehndernl.zendesk..._attachments/360000277797

Op die pagina zie je C1 afgebeeld linksboven de display. Als ik naar jou foto's kijk, is het dus de blauwe connector.

Ik ben zelf overigens niet verder gekomen dan dat. Andere prioriteiten. Als je eea werkend hebt, hoor ik graag hoe je dat gedaan hebt en wat je er allemaal mee kan!

[kazuka]

Ik heb ook een E300 en zit te kijken hoe ik die in HA kan krijgen. Op het Homey forum heeft iemand de Perilex stekker 'slim' gemaakt met 2 Shelly's. Wellicht ook een optie voor jou?

https://community.homey.a...y-out-of-the-box/65054/19

Perilex schema: https://zehndernl.zendesk...ansluiting-perilexstekker

[ Voor 15% gewijzigd door kazuka op 28-02-2025 13:58 ]

[roelfp]

Beetje laat misschien, misschien heeft Enduser eea al werkend. Maar die perilix slim maken heeft volgens mij alleen zin bij zo'n apparaat dat je met een meerstandenschakelaar stuurt. Niet een modern apparaat als de Zehnder van TS.

@Enduser Heb je dit al aan de praat?

[bommer]

Ik heb die vanmij al een jaar of 4 werkend met 0-10V

Je hebt de 0-10V signaal ingang nodig en de GND
Als je met een potentiometer een spanings deler zou maken
Dan heb je ook de 12V nodig.
Maar dat is natuurlijk niet zoals je het wilt.

Verder moet je in service menu instellen hoe je het wilt gebruiken
Van 0-100% met 0-10V of vast spanning waardes sturen op de GND en 0-10v ingang. De waardes voor stand 1,2 en 3 vind je ook in de service handleiding.

[jknockaert]

bommer schreef op zondag 6 juli 2025 @ 10:34:
Ik heb die vanmij al een jaar of 4 werkend met 0-10V

Je hebt de 0-10V signaal ingang nodig en de GND
Als je met een potentiometer een spanings deler zou maken
Dan heb je ook de 12V nodig.
Maar dat is natuurlijk niet zoals je het wilt.

Verder moet je in service menu instellen hoe je het wilt gebruiken
Van 0-100% met 0-10V of vast spanning waardes sturen op de GND en 0-10v ingang. De waardes voor stand 1,2 en 3 vind je ook in de service handleiding.

Weet je ook of je 0-10V sturing kan combineren met een standenschakelaar?

[bommer]

jknockaert schreef op zaterdag 27 juni 2026 @ 21:21:
[...]

Weet je ook of je 0-10V sturing kan combineren met een standenschakelaar?

Dat weet ik niet zeker, ik heb een RF versie. en dan zie ik dat de hoogste waarde telt.
Dus staat de RF stand 1 en 0-10 geeft stand 2, dan draait hij stand 2
Of dat ook zo is met de standen schakelaar zou je moeten uitproberen.

[ASracing]

jknockaert schreef op zaterdag 27 juni 2026 @ 21:21:
[...]

Weet je ook of je 0-10V sturing kan combineren met een standenschakelaar?

Het kan wel, maar afhankelijk wat je wil.
De standen schakelaar bepaalt de laagste stand. Ik heb zowel RF, 0-10V en een standenschakelaar actief.

RF gebruiken we nagenoeg niet meer, standenschakelaar staat altijd op 1. En de 0-10V wordt aangestuurt door logica en werkt perfect.

[bommer]

Voor de mensen die de unit willen uitlezen!
https://github.com/remmob/comfoair


New features

• Full sensor set: 40+ new sensors (fan speeds, air flows, bypass position, defrost cycles, runtime, and more).
• Calculated comfort sensors: absolute humidity, enthalpy, and dew point per air stream, plus heat recovery efficiency.
• Binary sensors for every alarm/warning bit (sensor failures, filter warning/error, pre-heater faults, bypass motor faults, frost protection) and a new supply-air condensation alarm.
• Configurable notifications for alarms and connection errors — mobile push and/or persistent notifications, with a delay and a quiet-hours window (07:00–23:00) for non-urgent warnings.
• Options flow expanded: change connection settings, dew point margin, and all notification behavior after setup, without removing the integration.

[ Voor 76% gewijzigd door bommer op 04-07-2026 11:00 ]

[Arnoudius]

Dit is TOP, ik heb nu 4 temp sensoren in de kanalen en helaas zonder lucht vochtigheid.

bommer schreef op zaterdag 4 juli 2026 @ 00:40:
Voor de mensen die de unit willen uitlezen!
https://github.com/remmob/comfoair

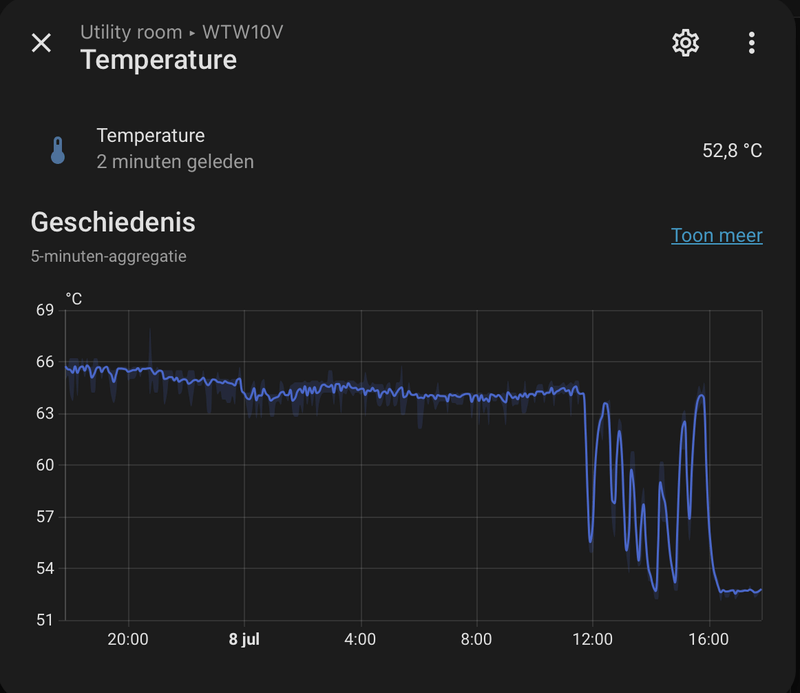

Let wel op met die Shelly 0-10v, dat ding wordt HEET als hij zijn werk doet. Bij mij bungelt hij aan de zijkant van de WTW unit en alsnog haalt hij met gemak de 65'c

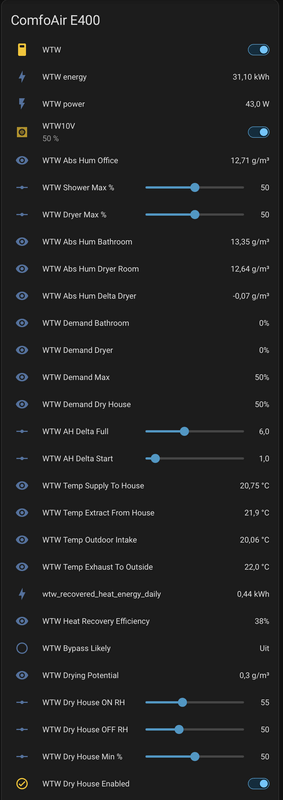

Nog een tip voor het afvoeren van lucht op basis van luchtvochtigheid. Werk met een Delta-t berekening, doe je dit niet dan zal de unit in de zomer vrijwel altijd aan staan als deze laat werken op 60% RH bijvoorbeeld. Denk aan de badkamer en de ruimte van de droger/WM.

Ook gebruik ik de absolute luchtvochtigheid (nu van buienradar((hoek van holland))) buiten en binnen(woonkamer), om het huis te drogen wanneer dit kan.

Hebben anderen nog leuke trucjes?

[ Voor 11% gewijzigd door Arnoudius op 08-07-2026 09:10 ]

[Oilman]

Arnoudius schreef op woensdag 8 juli 2026 @ 08:49:

Let wel op met die Shelly 0-10v, dat ding wordt HEET als hij zijn werk doet. Bij mij bungelt hij aan de zijkant van de WTW unit en alsnog haalt hij met gemak de 65'c

Dat zal de interne temperatuur van de microcontroller in de Shelly zijn. Als de behuizing zo heet is dan zou ik even kijken wat er loos is.

[Arnoudius]

https://support.shelly.cl...erature-of-shelly-devices

Het lijkt een "normale" temperatuur te zijn. Maar ik verwacht bij inbouwen dat de dimmer de warmte niet kwijt kan(angst, vertrouwensproblemen?).

[bommer]

Ik wil nog 2 na-koelers installeren. 1 in het invoerkanaal, om condenserend te koelen en daar mee te onvochtigen.

En een 2e om de lucht na de wisselaar evt weer op te warmen tot boven dauwpunt +- 20 graden.
