Hoe uitbreiding solar op plat dak, meer spreiding over dag

[JERO79]

Huidige situatie

• Schuin dak woonhuis, regio Eindhoven. Hellingshoek 47, Orientatie 238 (WZW)
• Met daarop 14 x REC 420 AA Pure-R (Alpha), met waarschijnlijk de SolarEdge Power Optimizer S500B

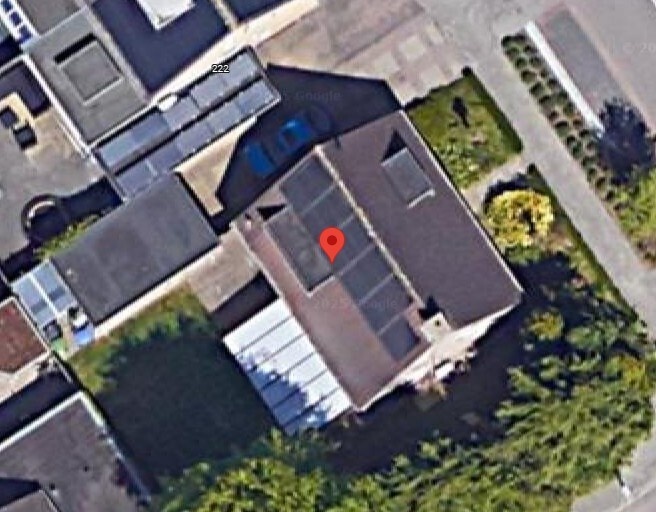

Op deze luchtfoto is overigens mijn vorige set panelen te zien, niet de huidige set.

• Vrijstaande garage met een SolarEdge SE5K-RWS StorEdge met 9.2kWh SolarEdge Home Battery (48V)

• Vanaf de werkschakelaar in de garage loopt een 5x2.5 YMVK-as grondkabel naar de 3x25A groepenkast in het woonhuis, aangesloten middels een aardlekautomaat 3-polig+nul B16
• Vanaf de omvormer loopt een UTP-kabel naar de SolarEdge Home Inline Meter in de groepenkast

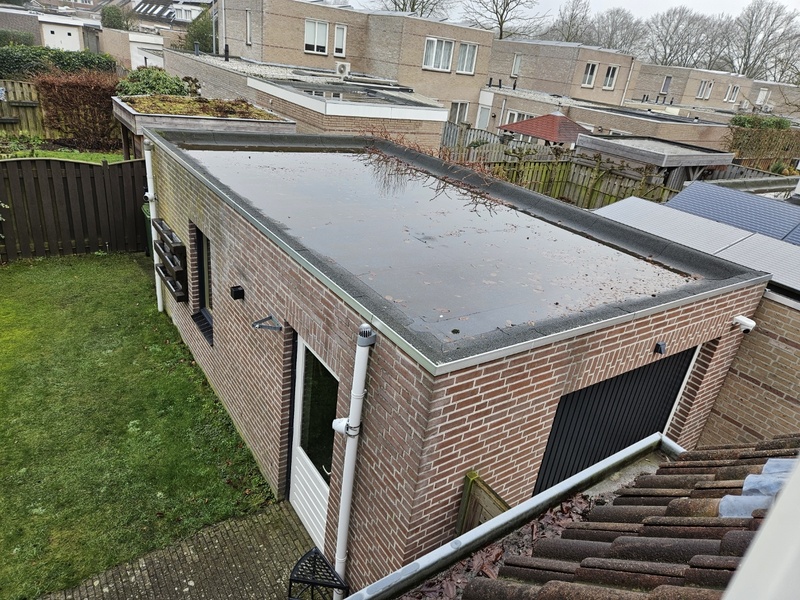

• Garage heeft een plat dak van 710 x 415 cm, met een opstaande rand van circa 25 cm breed, dus netto circa 650 x 365 cm. Oriëntatie opties: 57 (ONO) / 147 (ZZO) / 238 (WZW)

Gewenste situatie

• Mijn eigen verbruik is gestegen door aanschaf warmtepomp en elektrische auto. Ik wil dus meer stroom opwekken.
• Bij voorkeur doe ik dit meer verspreid over de dag, zodat ik meer eigen verbruik kan inzetten voor warmtepomp en auto.
• Ik heb mijn vorige set zonnepanelen, montagemateriaal (voor schuin dak) en omvormer nog liggen en wil ik hiervoor waar mogelijk inzetten.
• Bij voorkeur hergebruik ik zoveel mogelijk materiaal, maar als het verstandiger/noodzakelijk is wil ik uiteraard betonsteunen / andere omvormer aanschaffen. Ik ben van plan om de klus zelf uit te voeren.
• Ik heb niet de mogelijkheid om een nieuwe kabel van de garage naar de meterkast te leggen. De bestaande kabel van de huidige omvormer dient dus gebruikt te worden, bijv. i.c.m. een extra groepenkast in de garage.

Aanwezig materiaal

• Panelen: 17 x BenQ SunVivo PM060MW2 300 Wp (1640 x 992 x 40 mm)
• Optimizers: SolarEdge Optimizer P300
• Omvormer: SolarEdge SE 8k
• Valk Solar profielen en montagemateriaal

Overwogen opties

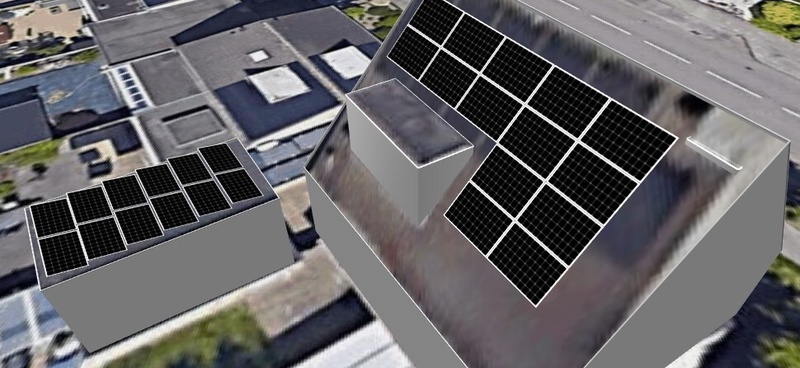

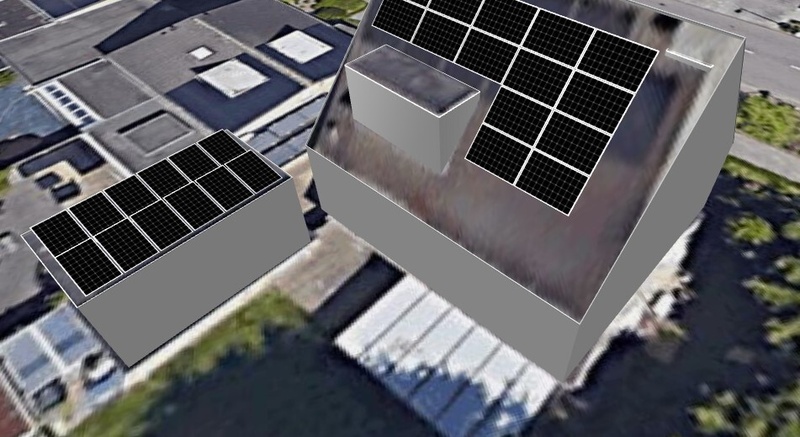

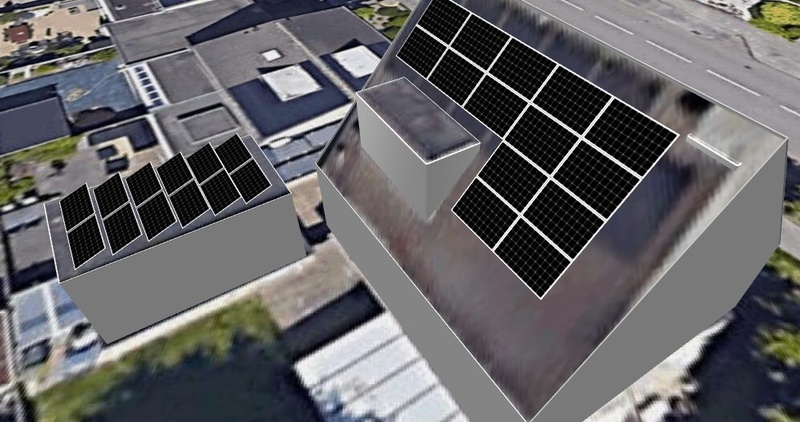

Ik heb wat zitten tekenen in SolarEdge Designer en kan op de garage verschillende opstellingen kwijt met 12 panelen. Er is geen schaduw van bomen, alleen potentieel van mijn woning en die van de buren.

WZW - 20 gr.

3127 kWh

ONO - 10 gr.

2701 kWh

WZW+ONO -10 gr.

2889 kWh

ZZO - 10 gr.

3140 kWh

Enkel gekeken naar (theoretische) opbrengst wint de ZZO opstelling. Dit zie ik overigens ook terug bij alle buren met panelen op een plat dak.

Ik heb ook geprobeerd om met PV Calc een inschatting te maken van de opbrengsten over de dag heen. Dan geeft ONO in de zomermaanden in de ochtend 2 tot 3 uur eerder opwek dan de bestaande WZW installatie. ZZO 2 tot 2,5 uur en ONO+WZW 1,5 tot 2 uur. Aan het einde van de dag is de bestaande WZW installatie al het meest gunstig en is er geen langere opwerk te behalen.

Hulpvragen

• Welke oriëntatie/opstelling kan ik het beste kiezen voor mijn doel? Ik neig zelf naar ZZO met de hoogste opbrengst en in de ochtend een paar uur eerder opwek. Klopt mijn redenatie?
• Ik denk dat ik me veel werk bespaar wanneer ik betonsteunen aanschaf i.p.v. zelf een constructie maken van Valk Solarprofielen en balast met tegels ofzo. Ook omdat er regelmatig een laag water op het dak blijft staan en een deels houten contructie dan natuurlijk niet ideaal is. Iemand hier gedachten over?
• Ik lees dat er bij SolarEdge 3-fase omvormers minimaal 16 optimizers nodig zijn op een string, dus met 12 panelen is zowel het hergebruiken van de SE8K als het op de andere string zetten bij de SE5K-RWS geen optie. Ik zal dus een 1-fase omvormer moeten aanschaffen, bijvoorbeeld de SE3000H. Klopt mijn redenatie?
• Hoe zou ik dit het beste elektrisch kunnen aansluiten? Na wat leeswerk over selectiviteit e.d. kom ik op deze opstelling: in de garage de SE3000H naast de SE5K-RWS hangen en ook voorzien van een werkschakelaar. Vanuit beide werkschakelaars naar een mini verdeler behuizing met 2 installatieautomaten. De SE3000H op een automaat 1-polig+nul B16 en de SE5K-RWS + Home Battery op een automaat 3-polig+nul B16. Vanuit daar via de reeds aanwezige 5x2.5 YMVK-as grondkabel naar de reeds aanwezige aardlekautomaat 3-polig+nul B16 in de groepenkast. Klopt deze opstelling?
• Zijn er nog andere aandachtspunten?

Alvast bedankt voor de reacties!

[Ronald]

Met SE designer kun je ook je eigenverbruik simuleren, heb je dat geprobeerd met de diverse opstellingen?

Verder correct dat de SE8k pas kan met 16 optimizers (of 14 met s500b)

De REC set zou met een 80V serie optimizer (zoals s500b) uitgevoerd moeten zijn, anders dus niet valide ontwerp.

[JERO79]

Ronald schreef op maandag 20 januari 2025 @ 21:20:
Met SE designer kun je ook je eigenverbruik simuleren, heb je dat geprobeerd met de diverse opstellingen?

Thx, dat had ik nog niet ontdekt, ik heb nu het huis van de buren en de boom ingetekend en wat gespeeld met verschillende verbruiksprofielen. Als je het eenmaal doorhebt, werkt het best intuïtief. De opstellingen WZW+ONO en ZZO+NW (beide in portrait 10 gr.) scoren nagenoeg gelijk. Ik zie nu dat daar geen betonsteunen voor bestaan, dus ga nog wel even verder proberen met andere hellingshoeken en opstellingen, daar kom ik wel uit.

Verder correct dat de SE8k pas kan met 16 optimizers (of 14 met s500b)

Helder, dus dan moet er een SE3000H bij. Maakt het nog uit of ik voor de Hub of Home Wave ga, ook i.c.m. de batterij in het SolarEdge ecosysteem?

De REC set zou met een 80V serie optimizer (zoals s500b) uitgevoerd moeten zijn, anders dus niet valide ontwerp.

Ja dat zag ik ook inmiddels


Iemand nog adviezen/tips m.b.t. constructie en met name het elektrisch aansluiten?
