Gaskachel 'digitaliseren'

[_trickster_]

De vraag
Hoe kan ik de mechanische thermostaat op mijn kachel digitaal bedienen zonder de kachel onherstelbaar te wijzigen.

Uitleg:
Ik zou graag de gaskachel digitaal te kunnen bedienen.
Mijn eerste idee is het gebruik van een (mini) Servo, alleen roteren die standaard maar 180º, of ik moet zelf een Gearbox printen met een ratio van bijvoorbeeld 1:2.
Ik zou ook een Servo-motor kunnen pakken met continu rotatie, maar dan heb ik dus geen null-punt, of ik moet zelf een eind/begin stop maken ( alleen een begin-stop zou al genoeg moeten zijn denk ik ).

Ervaring:
Ik heb ervaring met 3d printing, ik heb een klein beetje ervaring in Fusion 360 om wat te tekeken.
Arduino/ESP8266 daar heb ik ook wel wat ervaring mee, zowel hardwarematig als software matig.
Stappenmotors / Servo motors heb ik helemaal nog 0 ervaring mee.

Huidige manuele bediening:
De kachel heeft een draaiknop die +-280 º kan draaien.
De eerste 100 graden is Waakvlam/uit
Daarna is het een schaal op de knop van 1 tot 7, ( in 180 º).
Waarbij Stand 3 ongeveer 20 ºc graden is.
Bij het thuiskomen zet ik hem meestal op 4, en later draai ik hem terug naar 3. Dit omdat op 4 in een koude ruimte de gasklep verder opengaat dan op 3.

Nu de vraag:
Wat raden jullie aan om te gebruiken, het softwarematige zal waarschijnlijk een ESP8266 zijn die direct communiceert met HomeAssistent, en de eventuele sofwarematige uitdagingen kom ik wel uit, maar zal ik gaan voor een stappenmotor met 180º en daarvoor een gearbox printen ( nog geen ervaring mee ) of juist een continu servo met een hardwarematige 0º switch ?
Ik kan bijvoorbeeld de huidige knop vervangen door een geprint tandwiel.

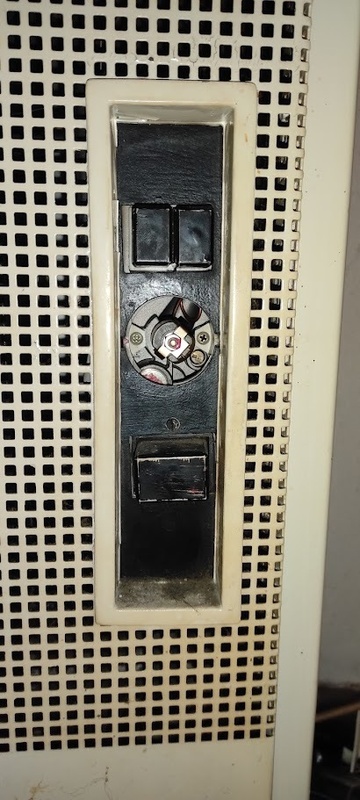

Bijgevoegd foto’s van de huidige front van de kachel, met en zonder knop, en de achterkant van de knop.

Het beste is om binnen een bepaalde regio te blijven ( zie de heatmap ) want op de andere plekken kan het erg warm worden, ( > 60 º ) is blijft tenslotte een kachel.

Mijn vraag is dus hoe zouden jullie dit aanpakken ?
Mijn voornamelijkste vraag is wat voor Type motor, knop gaat in sommige regio’s wat ‘zwaarder’ maar dat vindt ik lastig te vertalen naar harde waardes.



Link naar Full-size afbeeldingen

[SA007]

Er zijn ook prima servo's met meer dan 180 graden rotatie hoor, bijv winch servos's, en veel normale servo's gaan al verder dan 180 graden zonder aanpassingen.

Veel servo's zijn behoorlijk krachtig, met je hand op zo'n klein knopje heb je moeite om meer dan een Nm kracht te zetten. Omgerekend naar kgf/cm waar de servo's hun 'Kg' mee bedoelen is dat ongeveer 10.

Ik vond ook deze post die dat bevestigde:
https://engineering.stack...ated-while-turning-a-dial
Knopje van ~3cm ~= 1,2inch, wat in die tabel uitkomt op ~130 inch ounces wat omrekent naar 9,5 kg/cm, en dat gaat ook over 'maximale druk die het lukt om op het knopje te zetten'.

Dus een ~10Kg servo is meer dan genoeg.

Qua montage, ik zou voor een manier gaan die triviaal te demonteren is, zodat als het niet werkt je het er zo vanaf kan trekken.
Verder zou ik ook in het warme deel een temperatuursensor zetten zodat hij alarm kan slaan/kraan dicht kan draaien als hij niet warm wordt of te warm wordt. De kachel zou zelf het gas dicht moeten gooien als er geen vlam is, maar je wil het zelf natuurlijk ook weten.

[_trickster_]

@SA007 Na aanleiding je reactie ben ik o.a Deze servo tegen gekomen, ik denk dat het voordeel van deze is, dat hij 360 modus inclusief positie-feedback heeft.

En met eventuel Deze print kan ik hem meteen aansturen, met ingebouwde ESP32, Voeding circuit, en als bonus nog een Oled display en 2 WS2812B leds.

Als ik het zo goed begrijp zou ik los van de voeding, en zelfgemaakte Mount hier al volledig mee uit te voeten kunnen komen.

max 30kg is misschien wat veel, maar gezien de andere extra opties misschien wel een mooie keuze.

[Dario_D_Best]

Waarom wil je je gaskachel digitaliseren eigenlijk?

[_trickster_]

@Dario_D_Best Aangezien ik op dit moment in een huurwoning woon waarbij de woonkamer relatief snel afkoelt, en ik eigenlijk alleen in de avond een warmte vraag heb ( of op vrije dagen overdag ook ).
En ik zelf practisch alles in huis als via Home assistent heb lopen.

Het is voor andere mensen een gewoonte om een Tijd-klok thermostaat te hebben, ik dat graag ook zou willen
