Goedenavond,
Ik ben benieuwd of jullie verduidelijking kunnen scheppen.
Elektra monteur net langs geweest voor wat anders, maar moest daarbij achter het fornuis zijn. Hierbij wees hij ons op het volgende.
Vanaf de meterkast is een 4x4mm2 draad aangelegd naar de keuken tbv inductie + oven combinatie. Deze is destijds aangesloten volgens het volgende schema:
:strip_exif()/f/image/XOk9zqrlSGS00klKw2KupMjD.png?f=user_large)
De beste man wees ons er op dat het eigenlijk had moeten gebeuren via het volgende schema, omdat we anders de combinatie 'zouden afknijpen':
:strip_exif()/f/image/iOfe5U3DSMasKU5SzqeiWTO4.png?f=user_large)
Gezien er een 4x4mm2 kabel ligt is het met deze combinatie onmogelijk om L1, L2, L3, Null en de aarde aan te sluiten.

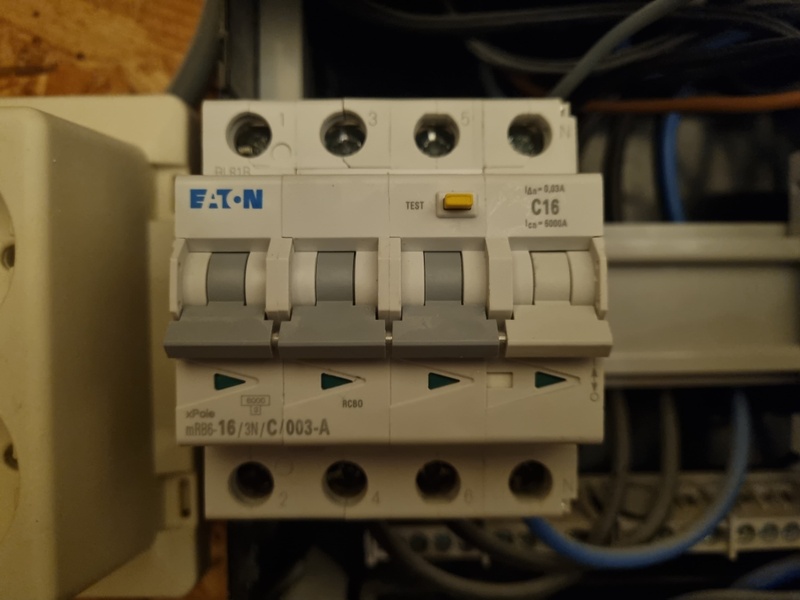

Keukengroep die wij in de meterkast hebben hangen:
:strip_exif()/f/image/7cmaGzlSCr05P1w8GPELmXc9.jpg?f=fotoalbum_large)
De inductie + oven is nog niet in gebruik omdat wij nog in een verbouwing zitten en niet woonachtig zijn op het adres. Zojuist de aansluitingen achterop nagemeten en hier komen alle correcte waardes (L1 L2 400V, L1 Null 230V, L2 Null 230V) naar voren. Thoughts of er een dergelijk geval van 'afknijpen' kan optreden in deze opstelling?
Ik ben benieuwd of jullie verduidelijking kunnen scheppen.
Elektra monteur net langs geweest voor wat anders, maar moest daarbij achter het fornuis zijn. Hierbij wees hij ons op het volgende.
Vanaf de meterkast is een 4x4mm2 draad aangelegd naar de keuken tbv inductie + oven combinatie. Deze is destijds aangesloten volgens het volgende schema:
De beste man wees ons er op dat het eigenlijk had moeten gebeuren via het volgende schema, omdat we anders de combinatie 'zouden afknijpen':
Gezien er een 4x4mm2 kabel ligt is het met deze combinatie onmogelijk om L1, L2, L3, Null en de aarde aan te sluiten.
Keukengroep die wij in de meterkast hebben hangen:
:no_upscale():strip_icc():strip_exif()/f/image/7cmaGzlSCr05P1w8GPELmXc9.jpg?f=user_large)
De inductie + oven is nog niet in gebruik omdat wij nog in een verbouwing zitten en niet woonachtig zijn op het adres. Zojuist de aansluitingen achterop nagemeten en hier komen alle correcte waardes (L1 L2 400V, L1 Null 230V, L2 Null 230V) naar voren. Thoughts of er een dergelijk geval van 'afknijpen' kan optreden in deze opstelling?
