Afvoer van CV en mechanische ventilatie wegwerken.

[aVo0m.]

Hallo mede Tweakers,

Ik ben best handig, maar heb even geen nette oplossing voor het volgende:

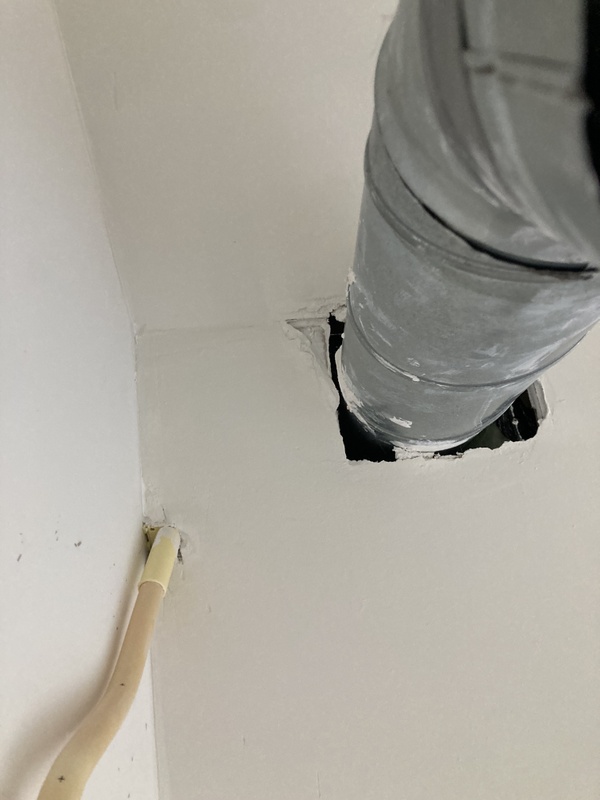

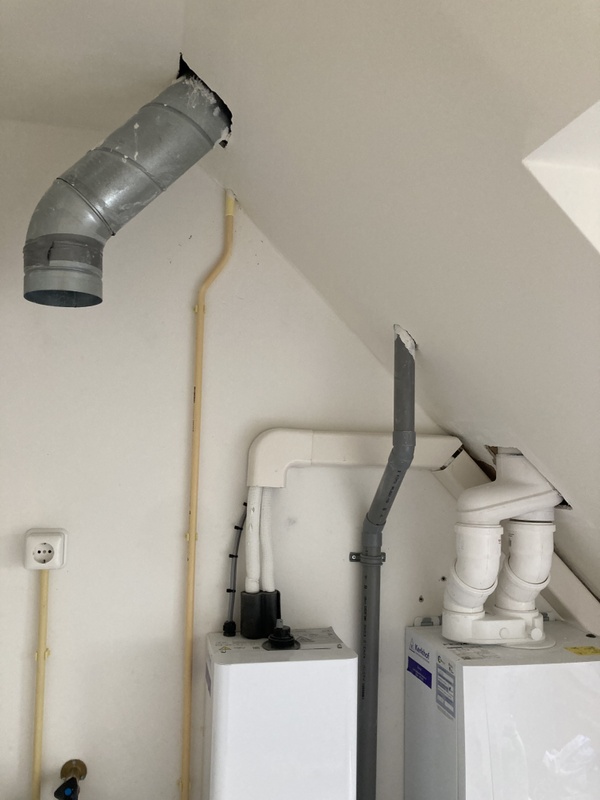

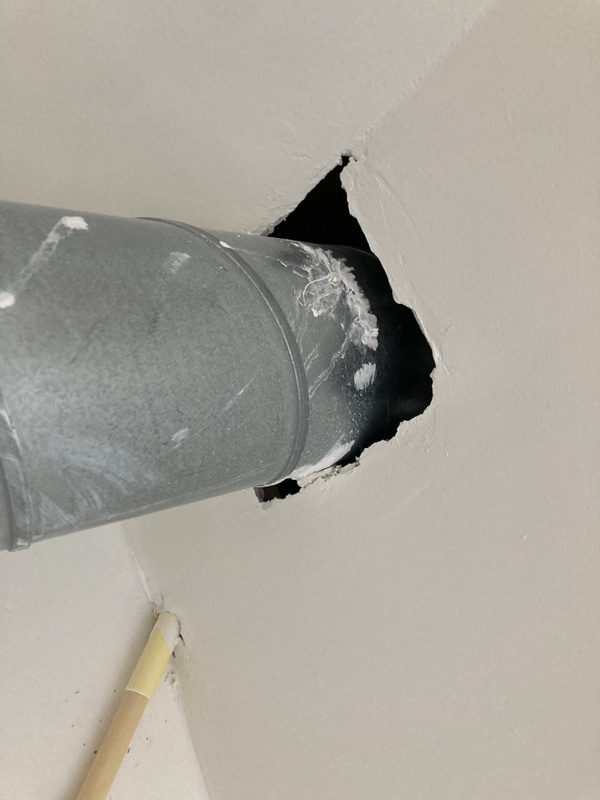

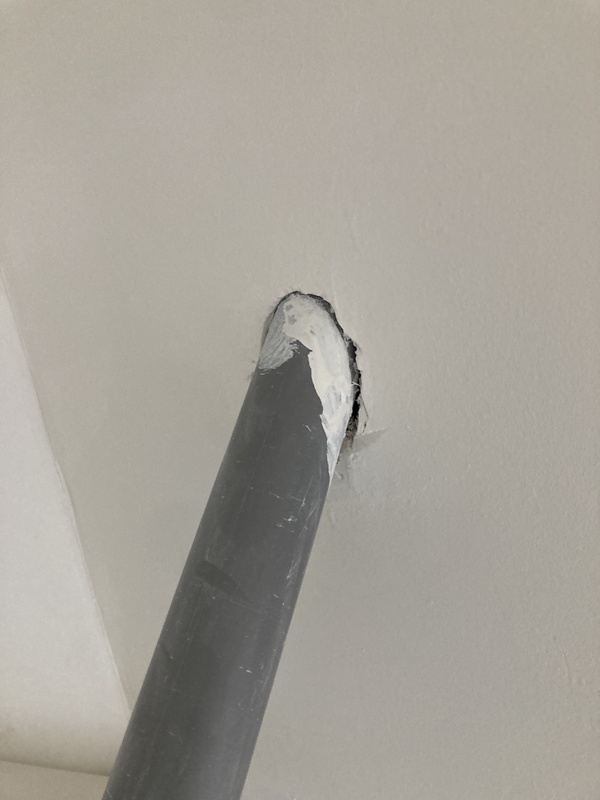

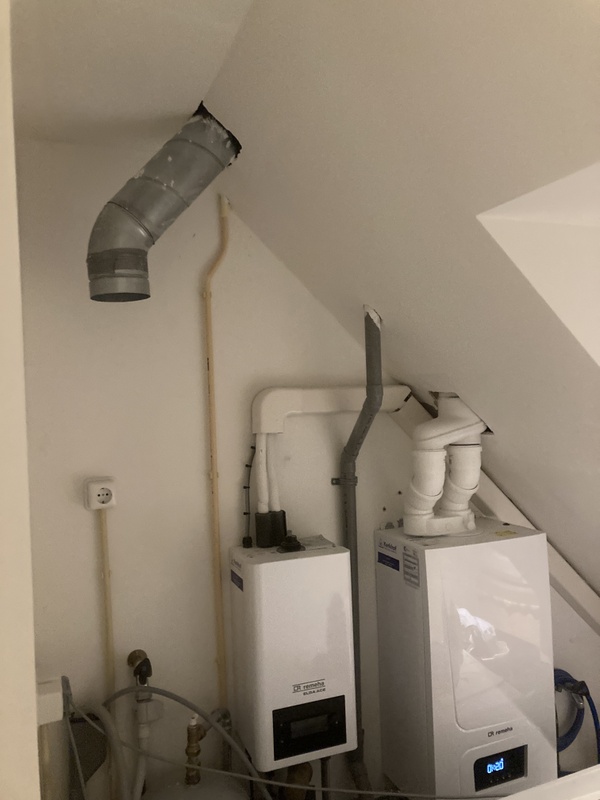

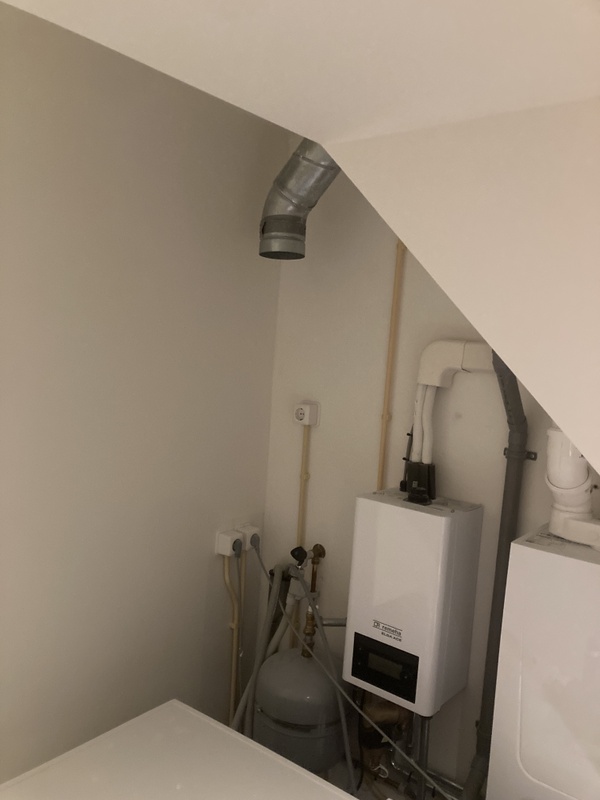

Hoe kan ik de afvoer van de CV ketel en Mechanische ventilatie netjes wegwerken? Ik heb de zolder geïsoleerd en alles laten strak stucen. Sinds augustus een nieuwe CV ketel en Hybride warmtepomp geplaatst, maar zit met een paar kieren rondom de afvoeren.













Alvast mijn dank voor de tips!

[No Hands]

Google eens op Ubbink manchet.
https://www.ubbink.com/nl...n/luchtdichte-manchetten/

[ Voor 58% gewijzigd door No Hands op 27-12-2024 20:13 ]

[aVo0m.]

Ja, daar heb ik ook naar gekeken, maar bij de CV ketel zal hij nietbstrak trekken rondom een ronde buis. Ik zit daar met bij de scheiding van toevoer licht en afvoer.

En de bij de afvoer van de mechanische ventilatie zit 1 kant precies een knik van plafond naar 45 graden dakbeschot.

Dus met de Ubbink zou het kunnen, maar wordt wel knutselen. Ik hoop dat iemand nog een makkelijker manier/tips heeft of eventueel hetzelfde probleem heeft gehad.

[No Hands]

Een koof timmeren

[sjufke]

Zoek eens op dakschotplaat. Ventilatieland heeft bijvoorbeeld onderstaande.

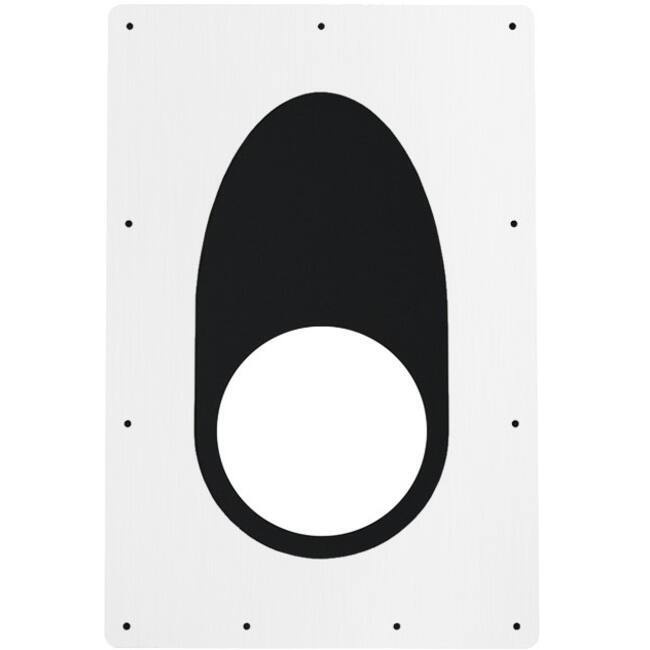

[Koffie-Verkeerd]

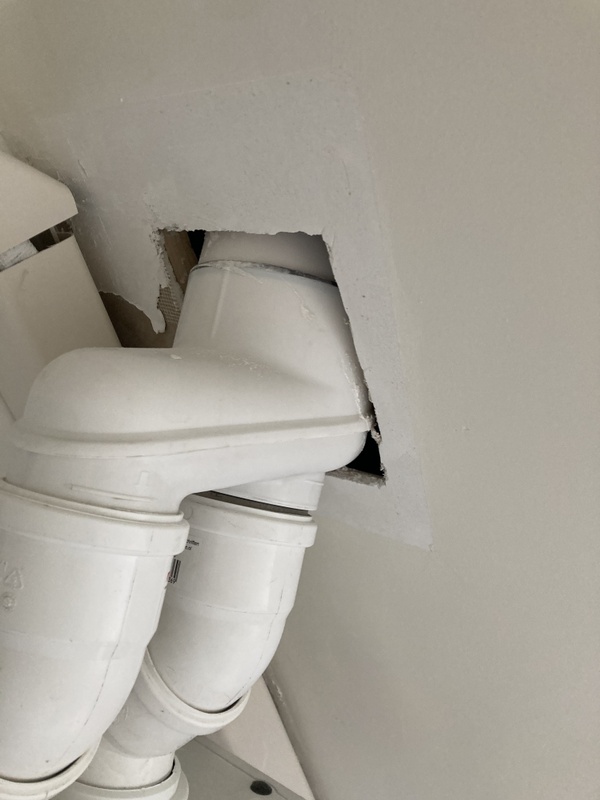

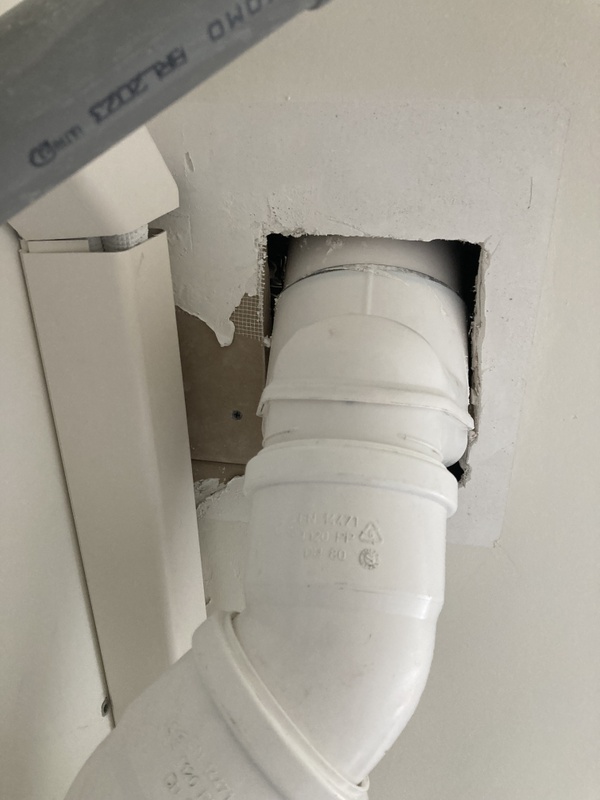

Je wilt (mag?) het broekstuk van de dakdoorvoer - dat is het plastic deel waarin de luchttoevoer en de rookgasafvoer op aangesloten zijn - niet wegwerken. Dat deel zou volledig zichtbaar moeten zijn voor inspectie bij bijvoorbeeld onderhoud van je ketel. Hij zit nu eigenlijk al te ver in het dak verwerkt.

Vraagje: is er een nieuwe dakdoorvoer geplaatst ten tijde van de vervanging van de ketel of is de oude hergebruikt?

Voor de overige buizen kan je inderdaad een manchet gebruiken of er een koof er omheen maken.
Ik vermoed dat je ventilatiebuis 125mm is? Daarvoor zijn ook vierkante manchetten te krijgen, wellicht dat je die er net omheen krijgt. De buis gaat haaks door het dak dus een vierkante zou moeten kunnen. Ik kan niet beoordelen of er rondom genoeg ruimte is, vooral het punt van de knik. Misschien dat e er een klein randje af kan zagen zodat het wel past.
Zoekterm:
Ubbink luchtdicht doorvoermanchet Ø100-131 mm 0°
Of anders: Ubbink luchtdicht doorvoermanchet Ø150-186 mm 0°

Voor je ontspanningsleiding (32mm?) zou je deze wellicht kunnen gebruiken:
Ubbink luchtdicht doorvoermanchet 0-55°

Koop er dan ook gelijk een lijmsok (of schuifsok) bij van dezelfde diameter als de PVC buis; die zul je namelijk door moeten zagen/knippen om het manchet er omheen te krijgen.

[SMSfreakie]

manchetten zijn hier voor bedoelt..

en anders zou je van nog iets moeten maken uit 2 delen, welke je strak om de pijpen kan zetten en van vast schroeven aan het dakbeschot

[Frame164]

Ik zou om het geheel een kast bouwen en niets rondom die buizen doen. Als het tzt iets vernieuwd moet worden moeten mogelijk de buizen ook vervangen worden.

[aVo0m.]

Koffie-Verkeerd schreef op vrijdag 27 december 2024 @ 20:51:
Je wilt (mag?) het broekstuk van de dakdoorvoer - dat is het plastic deel waarin de luchttoevoer en de rookgasafvoer op aangesloten zijn - niet wegwerken. Dat deel zou volledig zichtbaar moeten zijn voor inspectie bij bijvoorbeeld onderhoud van je ketel. Hij zit nu eigenlijk al te ver in het dak verwerkt.

Vraagje: is er een nieuwe dakdoorvoer geplaatst ten tijde van de vervanging van de ketel of is de oude hergebruikt?

Voor de overige buizen kan je inderdaad een manchet gebruiken of er een koof er omheen maken.
Ik vermoed dat je ventilatiebuis 125mm is? Daarvoor zijn ook vierkante manchetten te krijgen, wellicht dat je die er net omheen krijgt. De buis gaat haaks door het dak dus een vierkante zou moeten kunnen. Ik kan niet beoordelen of er rondom genoeg ruimte is, vooral het punt van de knik. Misschien dat e er een klein randje af kan zagen zodat het wel past.
Zoekterm:
Ubbink luchtdicht doorvoermanchet Ø100-131 mm 0°
Of anders: Ubbink luchtdicht doorvoermanchet Ø150-186 mm 0°

Voor je ontspanningsleiding (32mm?) zou je deze wellicht kunnen gebruiken:
Ubbink luchtdicht doorvoermanchet 0-55°

Koop er dan ook gelijk een lijmsok (of schuifsok) bij van dezelfde diameter als de PVC buis; die zul je namelijk door moeten zagen/knippen om het manchet er omheen te krijgen.

Afgelopen januari was de CV pijp vervangen en nieuw lood geplaatst i.v.m. lekkage. Maar tijdens installatie van de nieuwe CV ketel in augustus is de pijp ook preventief weer vervangen voor een nieuwe.

[aVo0m.]

Bedankt voor jullie tips en het meedenken! Ik ga toch wat knutselen met een Ubbink manchet.

Naast dit wil ik uiteindelijk ook de installatie achter een kast verbergen. Zit hier bepaalde eisen aan vast of moet ik ergens rekening mee houden? Moet er bijvoorbeeld ventilatieroosters in de kast zitten etc.?

[SMSfreakie]

Voldoende ruimte kunnen bieden als de CV monteur langst komt.. minimale ruimtes kan je wel opzoeken bij de fabrikant van de ketel

[Koffie-Verkeerd]

aVo0m. schreef op vrijdag 27 december 2024 @ 21:56:
[...]


Afgelopen januari was de CV pijp vervangen en nieuw lood geplaatst i.v.m. lekkage. Maar tijdens installatie van de nieuwe CV ketel in augustus is de pijp ook preventief weer vervangen voor een nieuwe.

Ohw, da's dan weer een beetje overkill twee dakdoorvoeren in 1 jaar, maar iig altijd beter dan hergebruik van een oude dakdoorvoer.

Maar het kan zijn dat dat noodzakelijk was omdat de installateur van de ketel met een ander merk materiaal werkte dan dat er in januari geplaatst was. bijv. Burgerhout in januari en Ubbink in augustus.
Mixen van materialen van verschillende merken is niet toegestaan, vandaar.

En een kast is ook een goede oplossing. Maar neem het advies van @SMSfreakie dan s.v.p. wel ter harte; installateurs e/o servicemonteurs zullen je er erg dankbaar voor zijn.

Voor wat betreft de minimale ruimtes/afstanden kan je terecht in de installatiehandleiding vanaf blz. 14.
In de tekening staan 2 openingen getekend in geval van inbouw van een kast.

[ Voor 14% gewijzigd door Koffie-Verkeerd op 27-12-2024 22:24 ]

[aVo0m.]

Nee absoluut, het wordt een kast met flinke deuren, zodat je goed bij de installatie kan uiteraard.

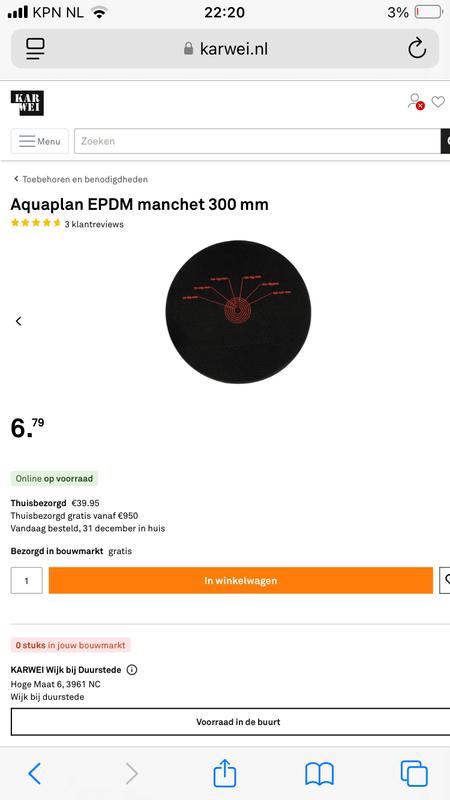

Ik kwam net iets tegen en is eigenlijk ook wel een idee. Een platte EPDM manchet plakken. Is flexibel en dan hoef ik geen stukken plastic van een Ubbink te zagen etc.

[SMSfreakie]

die van ubbink (iig voor schuindak) hebben aan de onderkant een markering waar je deze kan doorzagen / snijden en een los stukje materiaal met plakzut er aan om hem weer strak te kunnen plakken als die rond de pijp zit..

[Koffie-Verkeerd]

aVo0m. schreef op vrijdag 27 december 2024 @ 22:24:
Nee absoluut, het wordt een kast met flinke deuren, zodat je goed bij de installatie kan uiteraard.

Ik kwam net iets tegen en is eigenlijk ook wel een idee. Een platte EPDM manchet plakken. Is flexibel en dan hoef ik geen stukken plastic van een Ubbink te zagen etc.

[Afbeelding]

Hat kan natuurlijk, maar dergelijke manchetten worden normaal gesproken gebruikt *op* het dak om een waterdichte afdichting te maken rondom een kabeldoorvoer of zo. Ze worden verlijmd op het met epdm beklede dak.

[aVo0m.]

SMSfreakie schreef op vrijdag 27 december 2024 @ 22:31:
die van ubbink (iig voor schuindak) hebben aan de onderkant een markering waar je deze kan doorzagen / snijden en een los stukje materiaal met plakzut er aan om hem weer strak te kunnen plakken als die rond de pijp zit..

Ah super, dat is mooi. 👍🏻

[aVo0m.]

Koffie-Verkeerd schreef op vrijdag 27 december 2024 @ 22:31:
[...]


Hat kan natuurlijk, maar dergelijke manchetten worden normaal gesproken gebruikt *op* het dak om een waterdichte afdichting te maken rondom een kabeldoorvoer of zo. Ze worden verlijmd op het met epdm beklede dak.

Klopt, maar ik dacht “simpele manier om die gaten af te dekken en niet heel erg lelijk”. Want eerst dacht ik, “ hoe ga ik die Ubbink manchet weer vastmaken als ik in het doek knip”. Maar SMSFreakie gaf het antwoord al. Er zit een soort plakstrip of iets dergelijks erbij.

[Jrz]

Waarom heb je twee broekstukken? Je kan toch beter in een keer concentrisch vanuit de ketel omhoog?
