[CiP] Ikea Eket 35³

[tsandfort]

Eindelijk de tijd genomen om een custom case te maken, iets dat ik al jaren wilde doen. En ik wilde mijn build log ter lering en vermaak ook graag delen op Tweakers. Wie weet hebben jullie nog tips voor de volgende keer.

Idee

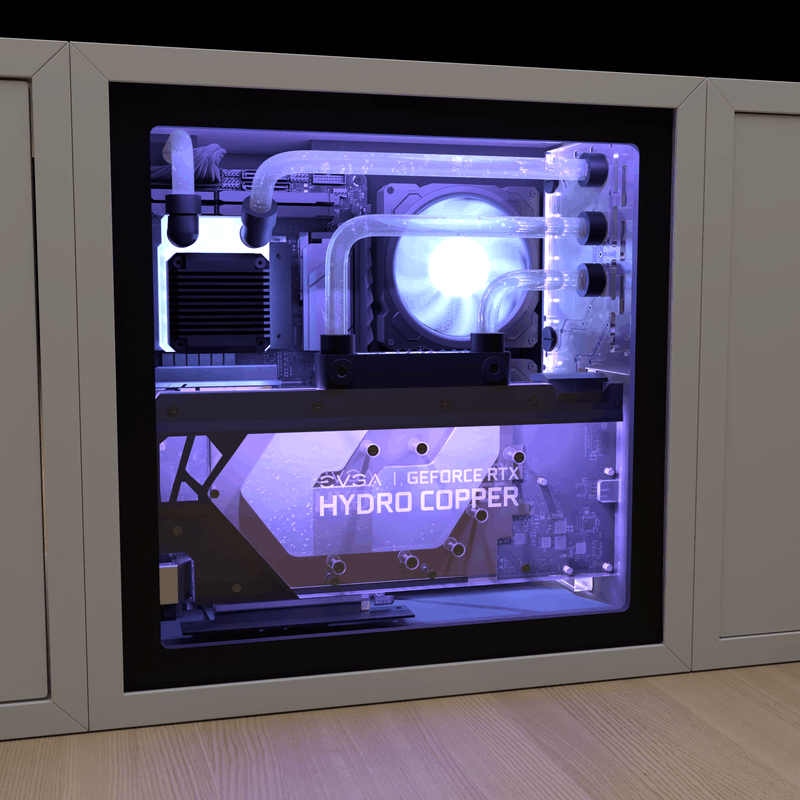

Dit is een render. Hopelijk komt het eindresultaat enigszins in de buurt.

Dit specifieke idee is al ruim twee jaar oud. Direct na onze verhuizing heb ik namelijk een mooi bureau op mijn werkkamer geklust van beuken werkbladen en Ikea Eket kastjes. Mijn computer stond echter nog op de grond stof te eten. Direct naast mijn werkplek zitten twee kleine kastjes, van 35cm hoog, breed en diep. Hoe vet zou het zijn als ik mijn pc in zo'n kastje weet te passen. Link naar het specifieke IKEA Eket Kastje


Het bureau met mijn werkplek

Ter voorbereiding van dit idee en als hobby heb ik afgelopen jaren al een paar pc onderdelen in 3D gemodelleerd (ik gebruik Blender) waaronder mijn huidige GPU (2080 Ti Hydro Copper). Zo kon ik mij een idee vormen van de beschikbare ruimte en een mogelijke indeling. Ik ben nog niet van plan te upgraden, deze kaart voldoet prima en ik heb toch bijna geen tijd meer om te gamen nu we een kleintje hebben. Dus ik wilde voor nu zoveel mogelijk onderdelen hergebruiken, maar wel de mogelijkheid openhouden om later te upgraden.

Een tijd geleden ben ik wel al geswitcht naar een ITX moederbord, want iets groters zou echt niet passen. Mijn huidige build had al wel een custom water cooling loop met een 280mm radiator, die ik ook graag zou hergebruiken. De binnenmaten van het Eket kastje zijn 316mm in het vierkant. Mijn GPU is wat aan de forse kant voor de beschikbare ruimte, met een PCB van 290mm, dus dat werd al krap. Maar de radiator spant de kroon, die is exact 316mm hoog. Meant to be?

De onderdelen die erin moeten passen:

• EVGA 2080 Ti Hydro Copper
• Gigabyte B550i Aorus Pro AX
• Alphacool Nexxxos ST30 280mm
• Barrow CPU block pump combo

Ontwerp

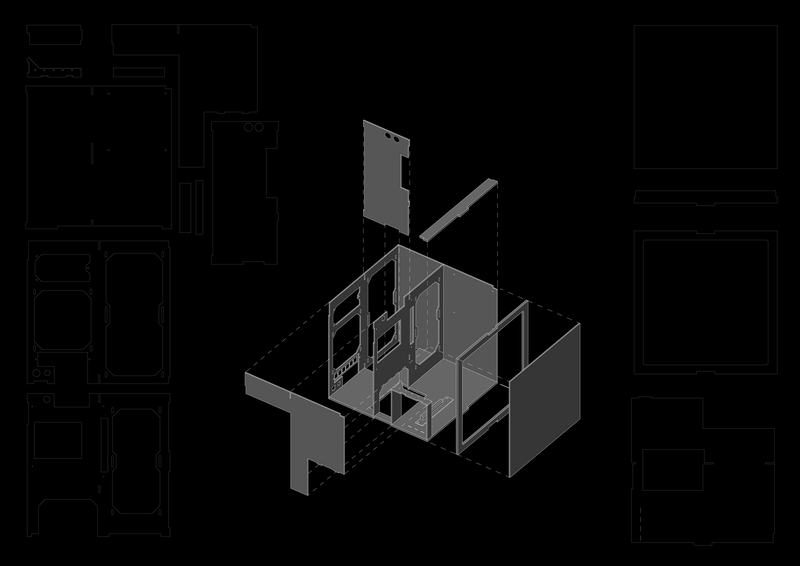

Isometrie van het ontwerp met alle onderdelen in het vlak

Na heel wat puzzelen in 3D, kwam ik op een layout met drie kamers uit. Een kamer aan de voorkant met de pc onderdelen in het zicht, met de GPU verticaal geplaatst aan de voorkant. Een kamer rechts-achter met twee radiatoren, de 280mm en een 240mm (past precies naast het moederbord). De radiatoren gebruiken verse lucht vanaf de achterkant aangezogen. Een derde kamer links achter met de voeding en kabels is dan een beetje restruimte. Door deze kamer open te houden hoop ik dat de warme lucht hier ook weer uit de case kan stromen.

Er komt dus een tweede radiator er bij, maar vanwege ruimte restricties kan deze enkel een 240mm groot zijn. Ik hoop met voldoende ruimte tussen de 280mm en de 240mm radiator, dat de lucht toch goed door beide radiatoren zal stromen. Het is dus een sandwich met wat extra ruimte.

Het ontwerp bestaat uit enkel platte platen, dus ik kan het ontwerp 'gewoon' laten laser snijden. Omdat ik niet alle schroefgaten meteen precies goed kan uitmeten, heb ik gekozen voor MDF. Er was een mooie zwarte optie beschikbaar. De meeste platen zijn 3mm dik, alleen de bodemplaat en wat fragieler onderdelen zijn 6mm.

Onderdelen

Ik heb ook alvast wat onderdelen op Tweakers V&A kunnen kopen. Dat is beter voor het milieu en scheelt ook wat centjes:

• Corsair XR5 240mm radiator
• 2x Phanteks T30-120mm fans (voor tussen de radiatoren)
• 1x Corsair AF140mm fan (voor als exhaust)

Omdat ik de radiatoren als intake gebruik en er twee 120mm fans in het zicht komen, wil ik graag reverse fans gebruiken. Na wat zoeken en lezen van reviews kwam ik op de TUF Gaming TR120 ARGB Reverse Fan uit. Kunnen al mijn Corsair fans de deur uit.

Last but not least dan toch een belangrijk onderdeel van de built: een distro plate. Ik heb heel wat zitten puzzelen naar een oplossing voor het 'leidingwerk'. Ik wilde graag een keertje hard tubing gebruiken, maar dan moet je de tracés wel goed uitdenken. Alles kwam vol in het zicht, dus het moest er wel netjes uit zien. Eerst dacht ik aan enkel verticale buizen naar boven, met dan de spaghetti weggewerkt boven een 'verlaagd plafond', maar dat werd erg krap. Na wat zoeken op internet vond ik uiteindelijk een perfecte distro plate voor aan de rechter zijkant: de Phanteks Glacier D140. Dan zouden alle buizen dus voornamelijk horizontaal gaan lopen en dat zag er ook wel mooi uit. Ik zag dat Highflow hem op voorraad had, dus gelijk maar gekocht om beter te kunen meten.

Vervolg

Laatste paar keer meten in 3D en dan gaat de laser snijder aan het werk. Nu nog de rest van de water cooling loop onderdelen uitzoeken en bestellen. Ik heb al een bestelling naar China uitgezet voor allerlei schroefjes, bevestigingsmaterialen en een GPU Riser. Al deze details komen wel aan bod tijdens het bouwen.

[Blackwolf-nl]

ziet er op het eerste gezicht heel gaaf uit.
ik ga je volgen met de bouw.....

[tsandfort]

Dank voor de likes en reacties. Ik zal jullie op de hoogte houden van de voortgang, met vandaag gelijk een update:

Custom Frame

De lasersnijder heeft zijn werk gedaan en de verschillende onderdelen passen gelukkig allemaal precies in elkaar. Het geheel past ook precies in het Eket kastje, net iets minder dan een millimeter speling waardoor het er makkelijk in past maar niet los zit.


De kast in elkaar gelijmd


En het past allemaal precies in het IKEA kastje.

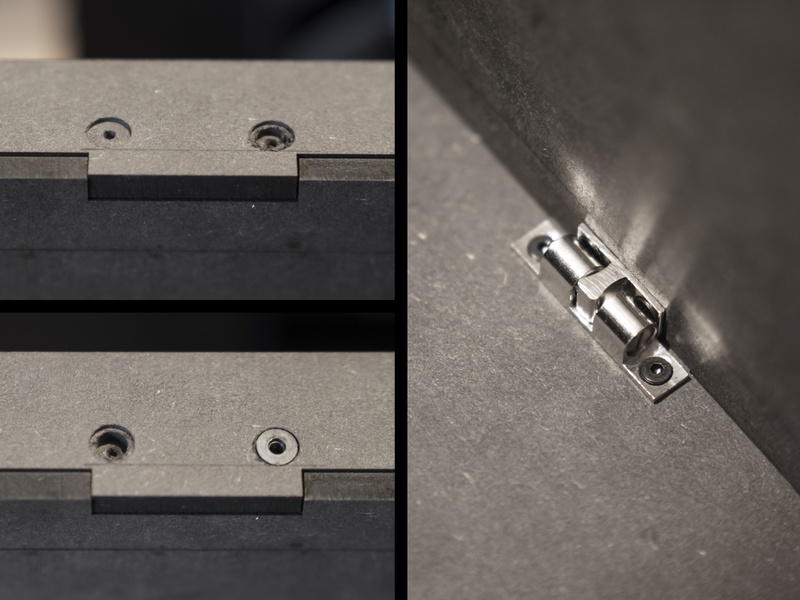

De bevestiging van de sluitingen voor het front panel kon ik niet laseren. Ik wist de afmetingen niet precies en om de moeren te verzinken had ik op verschillende dieptes een andere diameter van het gat nodig. De laser werk enkel in twee dimensies, dit moest ik dus heel precies met de hand uitboren. Dat is uiteindelijk redelijk netjes gelukt.

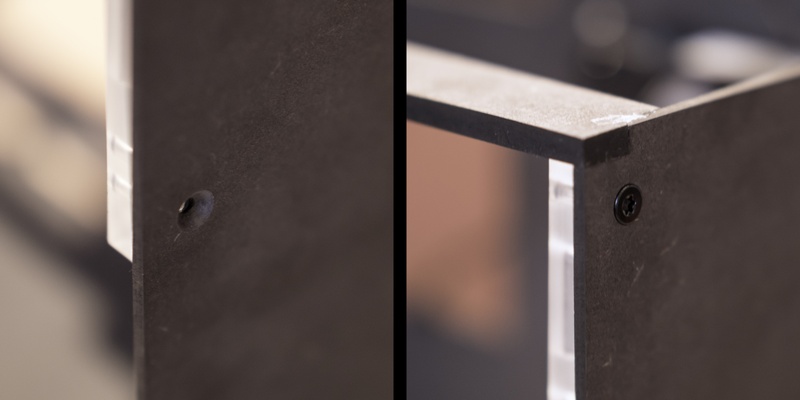

Voor de bevestiging van de distro plate had ik wel al gaten laten laseren, maar deze moest ik nog even uitboren zodat de schroeven in het hout zouden verzinken.

Vervolg

De meeste onderdelen zijn inmiddels binnen. Ik zal verdergaan met het monteren van de standoffs, fans en radiatoren en een begin maken aan de water cooling loop. Dit verslag volgt hopelijk snel.

[OB1]

Leuke mod, ik ga 'm volgen! Succes!

[tsandfort]

Ik heb lekker verder kunnen knutselen. De case is bijna af, maar ik zal nu de foto's delen van het plaatsen van de eerste onderdelen. Dan volgt later de water cooling loop.

Start(knop)

Het begint met de aan/uit en reset knoppen. Lekker makkelijk want de gaten waren al uitgesneden door de laser en het paste precies. Ik kon het niet laten om ook alvast de bulkhead passthroughs en eerste fittings te plaatsen. Oh, en de moederbord standoffs kon ik er ook zo indraaien.

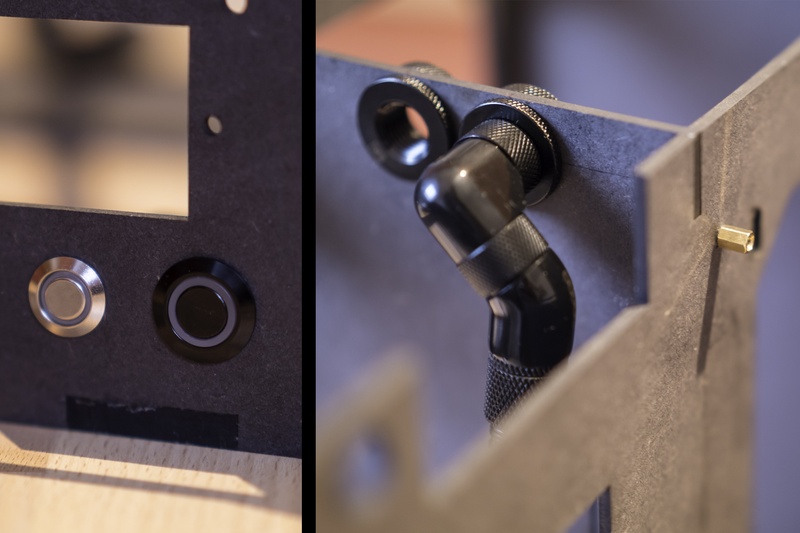

Links: de aan/uit en reset knoppen. Rechts: de eerste fittingen en een moederbord standoff

240mm Radiator

Vervolgens wilde ik weten of de 240mm radiator zou uitlijnen met de passthrough. Dat was niet het geval, ik heb daar een verkeerde maat in het model gebruikt blijkbaar. Dit was opgelost met iets langere bouten en een spacer van 3mm. Ik hoop dat dit geen nadelig effect heeft op de performance, misschien dan een beetje ruimte tussen de fan en radiator juist wel turbulentie verminderd?

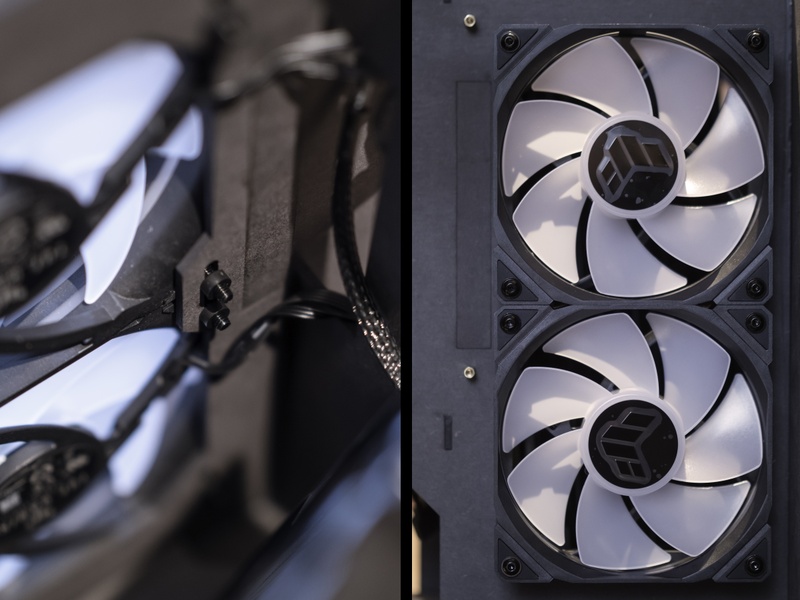

Links: de spacers tussen frame en radiator. Rechts: de twee 120mm RGB fans.

De aansluiting tussen radiator en passthrough is nu goed uitgelijnd. De lengte was flexible door het gebruikt van een speciale 'uitschuif' fitting van Alphacool. Hopelijk is deze fitting degelijk genoeg en zal hij niet lekken. Gelukkig zitten hieronder enkel wat fans en geen dure componenten.

Wat ook precies wel paste, met wat aandrukken, was de distroplate. Deze komt strak tegen de voorkant van de fans aan. Ook hier heb ik een kleine miscalculatie gemaakt, ik dacht dat hier meer speling tussen zat. Gelukkig kom ik er net mee weg. Het is wel een mooi hoekje om de RGB kabel in weg te werken.


Boven: aansluiting tussen radiator en passthrough. Onder: distroplate tegen fans.

280mm radiator

Het is nu tijd om de tweede radiator te plaatsen. Deze past wat hoogte betreft net in de kast. De aansluiting met de passthrough is een beetje krap. De aansluiting op de radiator blijkt toch wat hoger (meer naar de bovenkant) te zitten dan ik in mijn model had gemeten. Het is millimeter werk, maar daardoor is het lastig de fitting aan te draaien. Dit wordt wel een echte test van deze Alphacool fittingen.

Ik heb ook gelijk de PSU erin gehangen, deze past ook precies. En de exhaust 140mm fan gaat er ook probleemloos in. De achterkant is nu compleet, behalve al het kabel management.

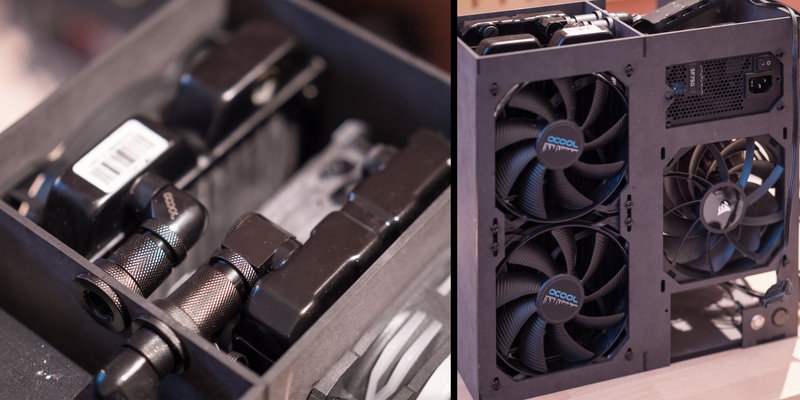

Links: de fittingen van radiatoren naar passthroughs. Rechts: achterkant van de kast.

Riser en GPU

In mijn ontwerp had ik rekening gehouden met een standaard riser met platte kabel. Daarvoor had ik een hele lange nodig, die achter het moederbord zou lopen en ook nog een gevouwen moest worden. De combinatie van 50cm lengte en de specifieke oriëntaties van de aansluiting kon ik niet vinden. Wat ik wel vond was een riser met een gebundelde kabel in plaat van platte. Deze kon wel in bijna alle oriëntaties besteld worden. Helaas niet met de kabel aan de achterkant van de riser, maar dit is ook netjes zo.

Wat niet paste waren de displayport kabels. De 90 graden verlopen gingen prima, maar mijn kabels waren dusdanig stug dat ze de bocht daarna niet konden maken. Ik heb dus een gat in mijn gpu mount support moeten boren/vijlen. Gelukkig ging dat redelijk makkelijk. Het ziet er best netjes uit en is nauwelijks te zien vanaf de voorkant van de kast.


Links: de riser gemonteerd in de kast. Rechts: het gat voor de display kabels.

De GPU was ook weer een zeer krappe montage. De eerste keer plaatste ik hem zonder stroom kabels, en dat ging prima. Echter zat de achterste 8pin aansluiting net onder de distroplate. Om esthetische redenen had ik al wel 180 graden 8 pin tussenstukjes gekocht, zodat de kabels mooi achter de GPU weggewerkt konden worden. Alleen was zelfs die te dik. De riser lager monteren (kortere standoffs) kon. Maar de PCI montage punten van de kast zouden dan te hoog zitten. Dus ik heb de 8pin connector wat minder hoog gemaakt door het plastic kapje eraf te halen. Er werden toen wat metalen aansluitingen zichtbaar, deze heb ik voor de zekerheid afgeplakt met wat tape.

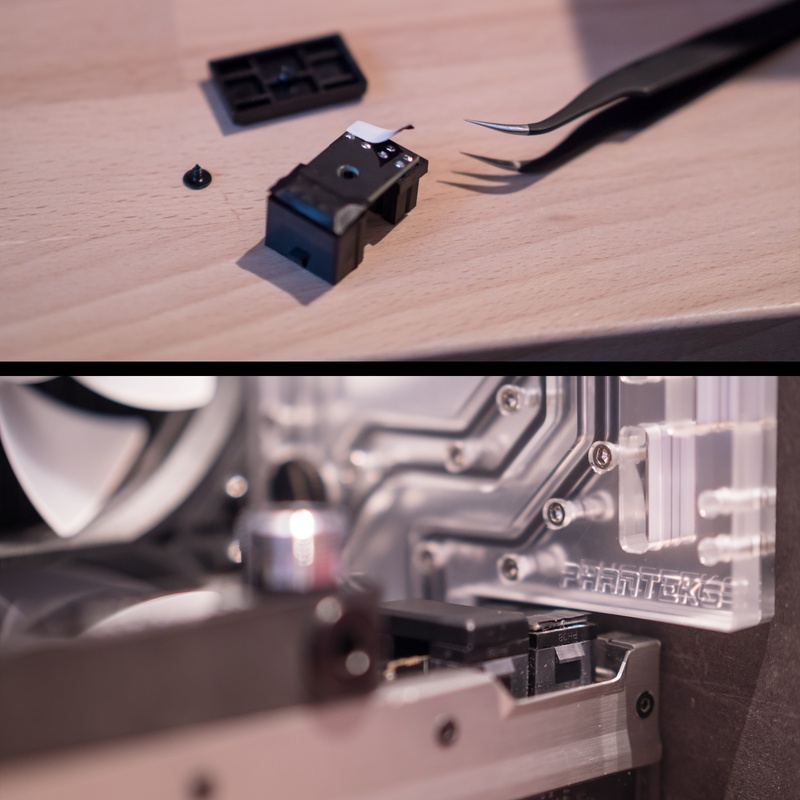

Boven: verwijderen van plastic kapje en afplakken. Onder: minimale ruimte tussen distroplate en gpu.

Vervolg

Nu rest enkel nog het plaatsen van het moederbord, laatste kabel-management en dan de water cooling loop afmaken met de laatste fittingen en hard-tubing. Deze update volgt hopelijk snel.

[Eraser127]

Origineel idee, wel superhandig dat je het hele zaakje straks gewoon in/uit kan schuiven uit de Ikea behuizing. Ik blijf deze volgen.
