Installatie Ring Video Deurbel Pro 2 Hardwired en Chime

[wimbre]

Ik wil mijn oude deurbel (jaren 80 deurbel) vervangen door een Ring Video Deurbel Pro 2 Hardwired.

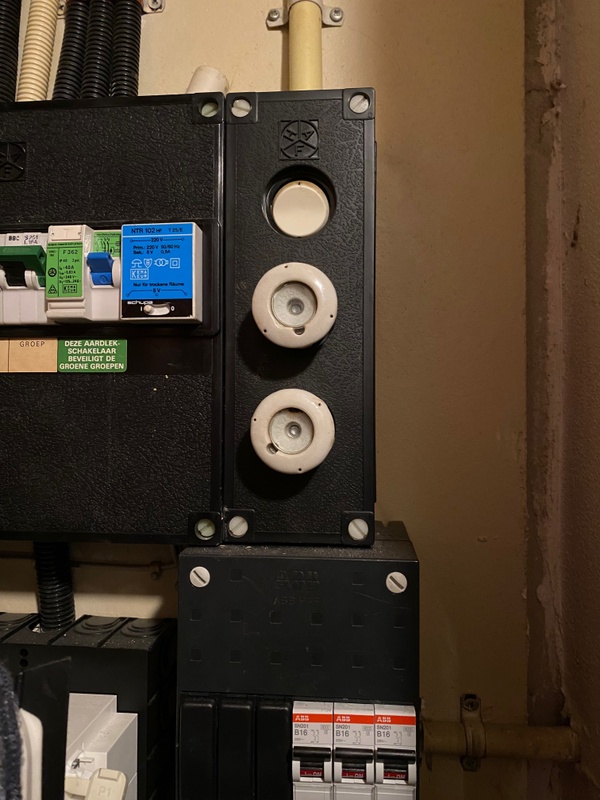

In de meterkast lopen 2 draadjes naar de oude deurbel en kan ik de stroomtoevoer uitschakelen door de schakelaar om te zetten op een Schupa NTR 102 HF?? die gemonteerd was op mijn " Stoppenkast" , zie foto.

De oude deurbel (hing aan de andere kant van de meterkast aan 2 draden) heb ik verwijderd. Deze wordt vervangen door een Ring Chime die in de woonkamer in een stopcontact is gestopt.

Ik heb de Ring deurbel aangesloten op de oude bedrading maar die heeft nu blijkbaar geen stroom.

In de verpakking zat ook een Ring Transformer maar daar heb ik nog niets mee gedaan omdat ik niet wist hoe nu verder.

Is het nu de bedoeling dat ik een blauwe en bruine draad aan de onderkant van deze transformerende stop en bovenin 2 draden die naar de bel zelf gaan, dus de oude draad vervangen? Daar zitten echter de oude draden nog in die ik conform de instructie heb gebruikt. Moet ik iets met de 2 draden waar de bel aanhing? Wellicht kan iemand mij de juiste richting aangeven.

[=

[HugoStiglitz]

Je zult iets in de bel/gong moeten doen. Zo heb ik het een jaar of 3 geleden ook aangesloten met dezelfde trafo. In de meterkast doe je niks! Behalve de stroom er af halen. Met de schakelaar op de beltrafo.
Kwestie van even goed kijken waarmee je weer een stroomkring krijgt naar buiten bij de bel.

[wimbre]

Ik had de oude bel eerst nog aangesloten maar toen kreeg ik een rode glans te zien op de Ring deurbel. Volgens de instructie betekent dit dat de deurbel te weinig stroom krijgt aangevoerd. In dat geval zou je dit moeten oplossen met een andere transformator

[HugoStiglitz]

Dan zit daar je probleem. De trafo levert dus niet genoeg vermogen deze moet je dan of vervangen of de meegeleverde adapter gebruiken. Het laatste zou mijn persoonlijke voorkeur zijn.
Ik heb de niet pro versie maar de standaard goedkoopste ring deurbel en daarmee ging het goed.

[wimbre]

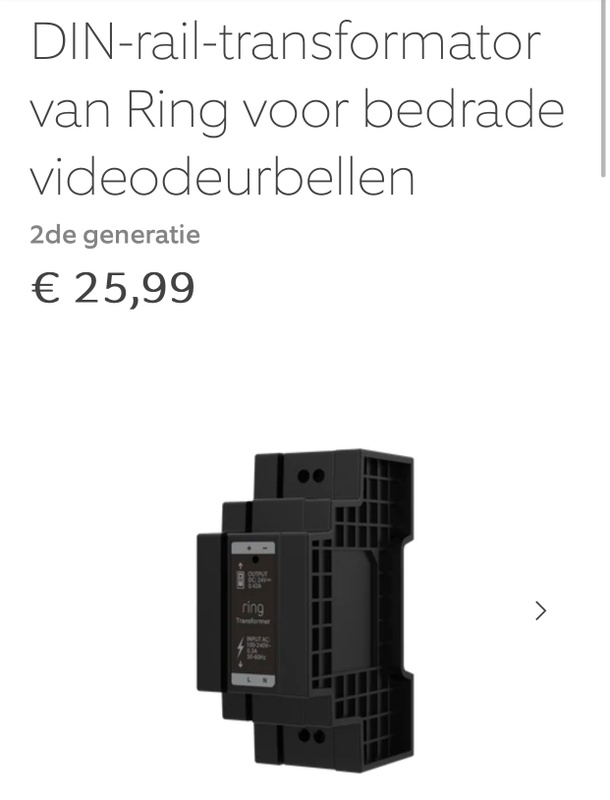

Ik heb dan toch het idee dat ik een bruine/blauwe draad ergens vandaan moet halen en aan de onderzijde van de DIN-rail-transformator van Ring (zie foto) moet doen en dan 2 draden van bovenin deze transformator naar de deurbel moet trekken.

Ik weet alleen niet hoe ik dat moet zien gelet op de Schupa NTR 102 HF waarmee ik de stroom van de deurbel kan afzetten. Als ik die draad direct naar de deurbel trek sla ik die namelijk over.

[jvanderkroon]

De kap moet van je groepenkast, de oude bel transformator er uit en dan heb je de 2 draden die in je nieuwe transformator kunnen.

Uiteraard eerst je kast spanningsloos maken voordat je hem opent.

[wimbre]

jvanderkroon schreef op woensdag 25 december 2024 @ 06:56:
De kap moet van je groepenkast, de oude bel transformator er uit en dan heb je de 2 draden die in je nieuwe transformator kunnen.

Zitten er in die oude (blauw op de foto) transformator dan 4 draden: De 2 draden voor de stroomtoevoer + de 2 draden naar de bel?

[jvanderkroon]

@wimbre dat zie je snel genoeg als je de kap even los maakt. Moet haast wel zou niet weten hoe het anders zou moeten werken.
