Ubiquiti UniFi AP plafondmontage of wandmontage

[Boost9898]

Hi Tweakers,

Al een tijdje ben ik me aan het oriënteren om mijn thuisnetwerk een volledige upgrade te geven. Momenteel heb ik enkel het modem/router van Odido (Zyxel) zelf die aan de voorkant van de woning in de meterkast hangt. De snelheid is, maar de dekking is behoorlijk slecht.

Om dit te verbeteren heb ik om mee te beginnen het onderstaande van Ubiquiti beteld:
- uitvoering: Ubiquiti Cloud Gateway Ultra
- uitvoering: Ubiquiti UniFi U6+
- uitvoering: Ubiquiti UniFi Switch Lite 8 PoE
- uitvoering: Ubiquiti UniFi Switch Flex Mini (per stuk)

---

Nu is mijn vraag, maakt het heel veel uit als ik het Access Point verticaal tegen de wand monteer of horizontaal tegen het plafond? Hieronder heb ik twee screenshots van Ubiquiti's Design Center. Als ik op de tool afga moet er toch best wat verschil in zitten, maar is dit ook zo in de praktijk?

Ook zag ik dat er custom beugels zijn om hem toch horizontaal te kunnen monteren, alleen vind ik dit niet echt fraai. Als het even kan voorkom ik het gebruik hiervan.

[bonzz.netninja]

Die dingen stralen als ik mij niet vergis als een soort pannenkoek. Als je hem tegen de muur aanhangt, straalt ie een groot deel je vloer in. Daar heb je niet zo veel aan.

Daarnaast is het ook mooier om het aan het plafond te hangen, vind ik

[ Voor 18% gewijzigd door bonzz.netninja op 24-12-2024 16:42 ]

[renegrunn]

Heb ze al jaren verticaal hangen. Zal wel niet optimaal zijn, maar als je in dezelfde ruimte zit lijkt het mij geneuzel in de marge?

Qua montage kun je met een klein beetje creativiteit ze precies kwijt op een inbouwdoos (met behulp van de bijgeleverde montageplaat).

[ Voor 3% gewijzigd door renegrunn op 24-12-2024 16:58 ]

[TERW_DAN]

Als je al een plek hebt om 'm tegen de muur te hagen, dan zou ik dat gewoon doen. Als het daarna niet goed werkt, kun je 'm altijd nog een keer tegen het plafond hangen om te kijken of dat beter werkt.

In theorie is het zo dat je inderdaad ze beter plat zou kunnen leggen (als het gaat om dekking op enkel de verdieping waar je 'm hebt). In de praktijk moet ik zeggen dat het best prima kan werken als ze tegen de muur hangen.
Ik heb zelf een AC lite tegen de buitengevel zitten (wel aan de binnenkant), en ik heb in heel m'n huis prima dekking door dat ene ding. Veel hangt ook af van wat voor huis je hebt, wat voor WiFi er nog meer in de lucht zit (een druk appartementen complex zal meer interferentie hebben dan een hutje op de hei), dus proberen is sowieso verstandig. Maar ik denk dat je er best prima mee uit de voeten kan.

[ekahau]

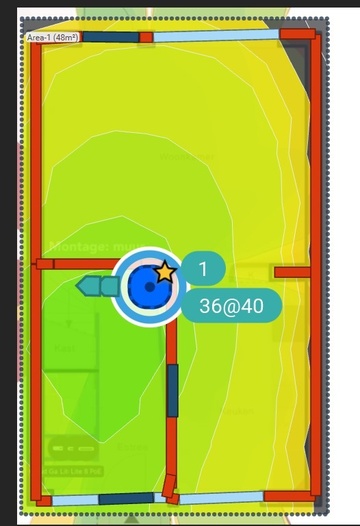

Dit is 2,4GHz plafond:


Dit is 5GHz plafond:


Dit is 2,4GHz wall:


En dit is nog 5GHz wall:

[Boost9898]

@ekahau Ah duidelijk, het moet dus eigenlijk vrijwel niets uitmaken voor de woonkamer of ik hem nu horizontaal of verticaal monteer lijkt het. Online lees ik ook wisselende verhalen.

Dan is het plan voor nu om hem (als het lukt) verticaal op de inbouwdoos te monteren. En afhankelijk van de prestaties kan ik altijd nog kiezen voor een horizontale montage. En voor het beste resultaat zou ik het AP eigenlijk aan de andere kant van de muur moeten monteren, maar dat wordt dan een heel ander project weer.

[ekahau]

Zendvermogen voor 2,4GHz staat op 8dBm maar je zou deze nog naar 9 kunnen zetten en voor 5GHz staat die op 14dBm en kun je die nog verhogen naar 15dBm. Maar als je unifi plaatst staan deze meestal voor 2,4GHz op 17dBm en voor 5GHz op 20dBm wat veel te hoog is dus pas dit dan best aan. Ook heb ik voor 5GHz maar 40MHz als bandbreedte genomen want als je deze 80 of 160 MHz neemt gaat het wifi signaal nog minder ver en heb je mss in de woonkamer minder ontvangst. Tenzij dat voor u niet uitmaakt en je een hogere snelheid wilt hebben.

[THE_BASE]

Hangt hier al jaren op 30cm hoogte aan de muur, geen enkel probleem. Hele huis keurig gedekt met 3 AP’s (AC Lite/AC Pro). Ook in het oude huis was dit zo werkte prima. Is dus zeker niet onmogelijk en kan prima werken.

[Boost9898]

ekahau schreef op dinsdag 24 december 2024 @ 18:07:
Zendvermogen voor 2,4GHz staat op 8dBm maar je zou deze nog naar 9 kunnen zetten en voor 5GHz staat die op 14dBm en kun je die nog verhogen naar 15dBm. Maar als je unifi plaatst staan deze meestal voor 2,4GHz op 17dBm en voor 5GHz op 20dBm wat veel te hoog is dus pas dit dan best aan. Ook heb ik voor 5GHz maar 40MHz als bandbreedte genomen want als je deze 80 of 160 MHz neemt gaat het wifi signaal nog minder ver en heb je mss in de woonkamer minder ontvangst. Tenzij dat voor u niet uitmaakt en je een hogere snelheid wilt hebben.

Zo dat is nuttige info! Ik ben er wat verder in gedoken en vooral het aanpassen van de kanaalbreedte op 5 GHz is nuttig. Aangezien we in huis allemaal moderne

Wi-Fi 6 (802.11ax)

Kanaalbreedte	Max. snelheid (1 stream)	Max. snelheid (2 streams)	Max. snelheid (4 streams)
40 MHz	286 Mbps	573 Mbps	1147 Mbps
80 MHz	600 Mbps	1201 Mbps	2402 Mbps
160 MHz	1201 Mbps	2402 Mbps	4804 Mbps

Wi-Fi 5 (802.11ac)

Kanaalbreedte	Max. snelheid (1 stream)	Max. snelheid (2 streams)	Max. snelheid (4 streams)
40 MHz	200 Mbps	400 Mbps	866 Mbps
80 MHz	433 Mbps	866 Mbps	1733 Mbps
160 MHz	866 Mbps	1733 Mbps	3466 Mbps

Kanaalbreedte	Gebruiksscenario
40 MHz	Beste balans tussen bereik en snelheid. Ideaal voor een enkele AP in een huis met muren.
80 MHz	Geschikt als je prioriteit geeft aan hogere snelheden en apparaten dichtbij zijn.
160 MHz	Alleen nuttig in open ruimtes zonder interferentie. Niet ideaal voor huizen.

[ekahau]

Boost9898 schreef op dinsdag 24 december 2024 @ 23:11:
[...]


Zo dat is nuttige info! Ik ben er wat verder in gedoken en vooral het aanpassen van de kanaalbreedte op 5 GHz is nuttig. Aangezien we in huis allemaal moderne

Wi-Fi 6 (802.11ax)

Kanaalbreedte	Max. snelheid (1 stream)	Max. snelheid (2 streams)	Max. snelheid (4 streams)
40 MHz	286 Mbps	573 Mbps	1147 Mbps
80 MHz	600 Mbps	1201 Mbps	2402 Mbps
160 MHz	1201 Mbps	2402 Mbps	4804 Mbps

Wi-Fi 5 (802.11ac)

Kanaalbreedte	Max. snelheid (1 stream)	Max. snelheid (2 streams)	Max. snelheid (4 streams)
40 MHz	200 Mbps	400 Mbps	866 Mbps
80 MHz	433 Mbps	866 Mbps	1733 Mbps
160 MHz	866 Mbps	1733 Mbps	3466 Mbps

Kanaalbreedte	Gebruiksscenario
40 MHz	Beste balans tussen bereik en snelheid. Ideaal voor een enkele AP in een huis met muren.
80 MHz	Geschikt als je prioriteit geeft aan hogere snelheden en apparaten dichtbij zijn.
160 MHz	Alleen nuttig in open ruimtes zonder interferentie. Niet ideaal voor huizen.

Dit ook iets wat veel niet weten of bij stilstaan. Ze denken dat de hoogste waarde het beste is.

Dit is ook nog een mooie link waar alles over wifi word uitgelegd, mss handig om hier toch ook eens te posten en mss dat de mode er iets meer mee willen doen voor een topic te maken over de uitleg hoe wifi echt in elkaar zit.

https://www.wiisfi.com/#channelwidthrange

Vooral dit is interessant:

[ Voor 11% gewijzigd door ekahau op 25-12-2024 00:32 ]

[Masimo]

@Boost9898 En hoe ziet de simulatie er uit met in-wall AP's? Wellicht ook eens bekijken.

Dat gezegd hebbende: Hier hangt een U6-Lite in een ruimte ook aan een muur, maar wel op 50 cm vanaf de vloer. Werkt prima. Geen klachten over dekking / snelheid.

[Boost9898]

@ekahau thanks voor de link, die ga ik eens doorlezen. Al vraag ik me wel af of het uitschakelen van de 160 MHz en 80 MHz band echt 'nodig' is. Is apparatuur tegenwoordig zelf niet 'slim' genoeg om te bepalen op welke band deze gaat zitten? Of zal het bij voorkeur eerder kiezen voor een slechte snelle verbinding, dan een iets tragere stabiele/sterke verbinding?

@Masimo Dat doet eigenlijk niets tegenover zo'n disc wall mounted. Dat gaat 'm worden en zoals je zelf zegt, online kan ik er eigenlijk niets slechts over vinden behalve dat het in theorie niet ideaal is. Maar goed, als het prima werkt, why not?

[ekahau]

Boost9898 schreef op woensdag 25 december 2024 @ 14:49:
@ekahau thanks voor de link, die ga ik eens doorlezen. Al vraag ik me wel af of het uitschakelen van de 160 MHz en 80 MHz band echt 'nodig' is. Is apparatuur tegenwoordig zelf niet 'slim' genoeg om te bepalen op welke band deze gaat zitten? Of zal het bij voorkeur eerder kiezen voor een slechte snelle verbinding, dan een iets tragere stabiele/sterke verbinding?

@Masimo Dat doet eigenlijk niets tegenover zo'n disc wall mounted. Dat gaat 'm worden en zoals je zelf zegt, online kan ik er eigenlijk niets slechts over vinden behalve dat het in theorie niet ideaal is. Maar goed, als het prima werkt, why not?

[Afbeelding]

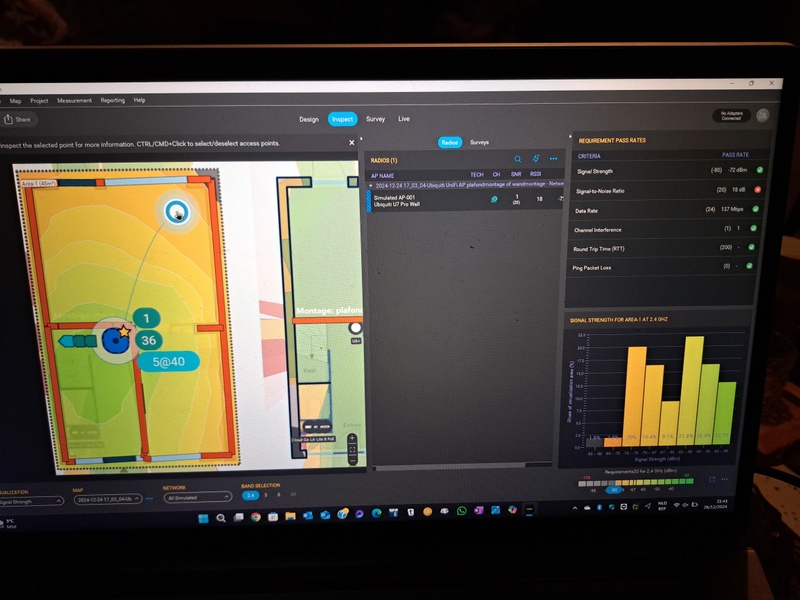

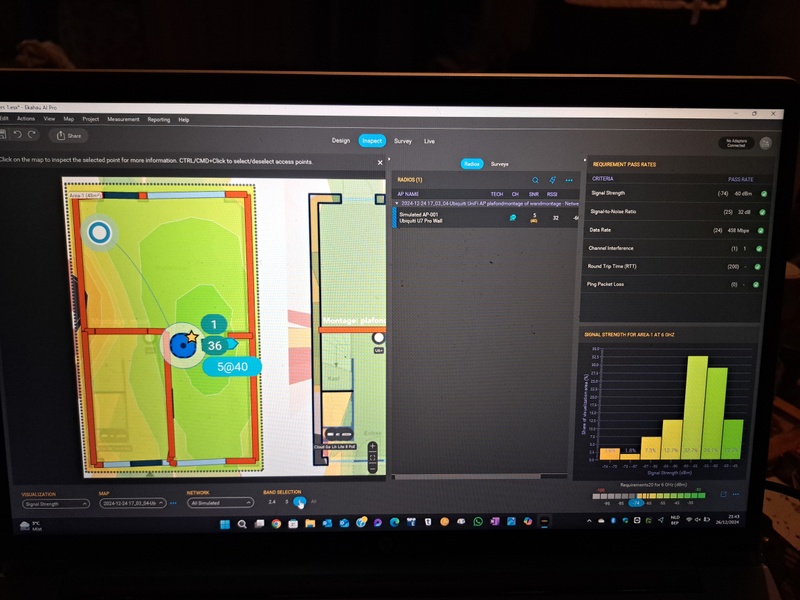

Heb even simulaties gemaakt voor u Ubiquiti U7 Pro wall. Heb ook op de simulatie een punt een meting laten doen, zie rechter kant van foto.

[Zygivt]

Boost9898 schreef op dinsdag 24 december 2024 @ 16:41:
Hi Tweakers,

Al een tijdje ben ik me aan het oriënteren om mijn thuisnetwerk een volledige upgrade te geven. Momenteel heb ik enkel het modem/router van Odido (Zyxel) zelf die aan de voorkant van de woning in de meterkast hangt. De snelheid is, maar de dekking is behoorlijk slecht.

Om dit te verbeteren heb ik om mee te beginnen het onderstaande van Ubiquiti beteld:
- uitvoering: Ubiquiti Cloud Gateway Ultra
- uitvoering: Ubiquiti UniFi U6+
- uitvoering: Ubiquiti UniFi Switch Lite 8 PoE
- uitvoering: Ubiquiti UniFi Switch Flex Mini (per stuk)

offtopic:
Vraagje, met welke reden heb jij de Ubiquiti UniFi Switch Flex Mini opgenomen in je setup?

[Boost9898]

@Zygivt

Die switch heeft nog geen definitieve plek gekregen, maar ik kan me voorstellen dat ik deze op kantoor wil gebruiken als hubje. Of in het TV-meubel om de tv, mediabox, audio streamer, game console bekabeld aan te kunnen sluiten.

[ment0]

Boost9898 schreef op dinsdag 24 december 2024 @ 16:41:
Hi Tweakers,

Al een tijdje ben ik me aan het oriënteren om mijn thuisnetwerk een volledige upgrade te geven. Momenteel heb ik enkel het modem/router van Odido (Zyxel) zelf die aan de voorkant van de woning in de meterkast hangt. De snelheid is, maar de dekking is behoorlijk slecht.

Om dit te verbeteren heb ik om mee te beginnen het onderstaande van Ubiquiti beteld:
- uitvoering: Ubiquiti Cloud Gateway Ultra
- uitvoering: Ubiquiti UniFi U6+
- uitvoering: Ubiquiti UniFi Switch Lite 8 PoE
- uitvoering: Ubiquiti UniFi Switch Flex Mini (per stuk)

Dit is de setup die ik ook ga hanteren, enkel met u6pro ipv 6+. Dus lees vlijtig mee.

[franssie]

Hier hangt ie ook aan de muur op de plek waar een telefoon aansluiting zat. Ik heb er een beugelljte voor geprint (3d) zodat het makkelijk installeren was ivm stugge kabel en kabelschoemtje dat niet in de doos paste. Dus ook op 30cm hoogte, werkt prima.

[Boost9898]

@ekahau dit vind ik wel bijzonder, ik kom mijn en jouw screenshots tegen op Reddit.
https://www.reddit.com/r/..._design_center_vs_ekahau/

[ekahau]

Boost9898 schreef op zondag 29 december 2024 @ 23:29:
@ekahau dit vind ik wel bijzonder, ik kom mijn en jouw screenshots tegen op Reddit.
https://www.reddit.com/r/..._design_center_vs_ekahau/

Mercie om het mij te melden dan zal ik mijn afbeeldingen volgende keer privé met u sturen of met andere en zet ik er elke keer een verschilend watermerk op zodat ik kan achterhalen van waar het komt.

[NL_Scratch]

Hier tref je de Antenna Patterns van diverse accespoints.
https://help.ui.com/hc/en...ntenna-Radiation-Patterns

Normaalgesproken hang je de ronde schotels aan het plafond, alsof het een rookmelder is.
Dit omdat de zijwaartse straling zeker krachtiger zal zijn dan de voorwaartse straling
zie ook dit topic.
https://community.ui.com/...cb-4039-9082-2adca6a5c5a5

De AC Mesh ap's hebben externe antennes, deze zet je normaalgesproken ook rechtop.
Deze hebben veelal een bepaald aantal graden downtild (straling naar beneden)

Horizontaal kan wel, zeker in een kleine ruimte, maar niet 100% optimaal.

[ Voor 5% gewijzigd door NL_Scratch op 30-12-2024 13:00 ]
