Zoek een weerstand voor mijn vaatwasser

[Josvdb]

Hallo,

Ik ben mijn vaatwasser met een kapotte pcb aan het fixeren maar kan nergens dezelfde weerstand vinden. Ik heb ook niet de kennis te weten met welke weerstand ik deze kan vervangen.

Kan iemand mij helpen welke weerstand ik hiervoor kan gebruiken?

39R 4W 5%

Bedankt

[Ronald.42]

39 ohm 5% tolerantie en 4 watt

Heb je hem gemeten?

Meestal zijn dergelijke weerstanden aardig verkleurd als ze stuk zijn...

[ Voor 62% gewijzigd door Ronald.42 op 20-12-2024 14:38 ]

[de Peer]

Rechtsklik: search with google lens

https://www.ersinelektronik.com/urun/39r-4w-direnc-5

[Room42]

Josvdb schreef op vrijdag 20 december 2024 @ 14:36:
Hallo,

Ik ben mijn vaatwasser met een kapotte pcb aan het fixeren maar kan nergens dezelfde weerstand vinden. Ik heb ook niet de kennis te weten met welke weerstand ik deze kan vervangen.

Kan iemand mij helpen welke weerstand ik hiervoor kan gebruiken?

39R 4W 5%

Bedankt


[Afbeelding]

Wat zoek je nou precies? Want als je "39R 4W 5%" in je zoekmachine drukt, kom je letterlijk op webshops terecht die die weerstand aanbieden.

[Josvdb]

Dit is een afbeelding van internet. De weerstand ziet er prima uit. Een beetje gezwollen wel.
Maar ik krijg er geen waarde uit gemeten, geeft overload aan.
Dit is het enige wat ik nog kan bedenken wat kapot is.

[Room42]

Josvdb schreef op vrijdag 20 december 2024 @ 14:40:
Dit is een afbeelding van internet. De weerstand ziet er prima uit. Een beetje gezwollen wel.
Maar ik krijg er geen waarde uit gemeten, geeft overload aan.
Dit is het enige wat ik nog kan bedenken wat kapot is.

In dat geval is de eerste regel van het antwoord van Ronald.42 in "Zoek een weerstand voor mijn vaatwasser" 100% dekkend.

[Ronald.42]

Josvdb schreef op vrijdag 20 december 2024 @ 14:40:
Dit is een afbeelding van internet. De weerstand ziet er prima uit. Een beetje gezwollen wel.
Maar ik krijg er geen waarde uit gemeten, geeft overload aan.
Dit is het enige wat ik nog kan bedenken wat kapot is.

Hoe meet je?

Overigens als je een weerstand kunt vinden van 39 ohm met een hoger vermogen, zeg 5 watt dan kan dat ook prima.

[ Voor 14% gewijzigd door Ronald.42 op 20-12-2024 14:44 ]

[Josvdb]

Laat ik het anders zeggen. Ik krijg enige resultaten die vergelijkbaar zijn, maar het blijkt telkens of om toch een andere weerstand te gaan of er komen gigantische verzendkosten bij kijken. Ik hoor eigenlijk dat een het antwoord zou zijn dat een dergelijke weerstand veilig vervangen kan worden door een meer standaard uitvoering.

[Ronald.42]

Josvdb schreef op vrijdag 20 december 2024 @ 14:46:
Laat ik het anders zeggen. Ik krijg enige resultaten die vergelijkbaar zijn, maar het blijkt telkens of om toch een andere weerstand te gaan of er komen gigantische verzendkosten bij kijken. Ik hoor eigenlijk dat een het antwoord zou zijn dat een dergelijke weerstand veilig vervangen kan worden door een meer standaard uitvoering.

[ Voor 18% gewijzigd door Ronald.42 op 20-12-2024 14:49 ]

[Hell-Slave]

Josvdb schreef op vrijdag 20 december 2024 @ 14:46:
Laat ik het anders zeggen. Ik krijg enige resultaten die vergelijkbaar zijn, maar het blijkt telkens of om toch een andere weerstand te gaan of er komen gigantische verzendkosten bij kijken. Ik hoor eigenlijk dat een het antwoord zou zijn dat een dergelijke weerstand veilig vervangen kan worden door een meer standaard uitvoering.

Vaak is er meer stuk dan alleen een weerstand.
Conrad heeft ook veel weerstanden, je kan daar kijken.
Verzendkosten hou je toch altijd als je online besteld.

https://www.conrad.nl/nl/...-w-5-1-stuk-s-401960.html

[ Voor 8% gewijzigd door Hell-Slave op 20-12-2024 14:50 ]

[Ronald.42]

Hell-Slave schreef op vrijdag 20 december 2024 @ 14:49:
[...]

Vaak is er meer stuk dan alleen een weerstand.
Conrad heeft ook veel weerstanden, je kan daar kijken.
Verzendkosten hou je toch altijd als je online besteld.

Inderdaad de eerste gedachte is dat die weerstand niet voor niks stuk gaat.

Maar dat kan ook zijn omdat er op de ondergrens ontworpen is en dat er eigenlijk een 5 watt in had gemoeten.

Dus de vraag is dan wat komt er na die weerstand dat meer dan 4 watt vraagt.

En hoe oud is de machine..

[Josvdb]

Ronald.42 schreef op vrijdag 20 december 2024 @ 14:48:
[...]


[Afbeelding]

[Afbeelding]

Dank je wel!

[Josvdb]

Hell-Slave schreef op vrijdag 20 december 2024 @ 14:49:
[...]

Vaak is er meer stuk dan alleen een weerstand.
Conrad heeft ook veel weerstanden, je kan daar kijken.
Verzendkosten hou je toch altijd als je online besteld.

https://www.conrad.nl/nl/...-w-5-1-stuk-s-401960.html

De TNY278GN was kapot. Helemaal gebarsten. Die heb ik vervangen maar dit blijkt dus niet genoeg

[Hell-Slave]

Ronald.42 schreef op vrijdag 20 december 2024 @ 14:52:
[...]


Inderdaad de eerste gedachte is dat die weerstand niet voor niks stuk gaat.

Maar dat kan ook zijn omdat er op de ondergrens ontworpen is en dat er eigenlijk een 5 watt in had gemoeten.

Dus de vraag is dan wat komt er na die weerstand dat meer dan 4 watt vraagt.

En hoe oud is de machine..

Een weerstand gaat stuk door : mechanische belasting, te hoge temperatuur, te veel spanning of te veel stroom.
Meestal te veel stroom, kortsluiting door een mosfet, transistor, triac?

[redwing]

Josvdb schreef op vrijdag 20 december 2024 @ 14:40:
Dit is een afbeelding van internet. De weerstand ziet er prima uit. Een beetje gezwollen wel.
Maar ik krijg er geen waarde uit gemeten, geeft overload aan.
Dit is het enige wat ik nog kan bedenken wat kapot is.

Als ie nog in de machine/printplaat zit kun je de weerstand niet doormeten. Dus heb je hem al los gehaald voordat je ging meten? En sowieso zou ik beginnen met een foto van de weerstand hier neer te zetten, dan kunnen wij wel aangeven of ie waarschijnlijk kapot is of dat je nog verder moet zoeken.

[Hell-Slave]

Josvdb schreef op vrijdag 20 december 2024 @ 14:54:
[...]


De TNY278GN was kapot. Helemaal gebarsten. Die heb ik vervangen maar dit blijkt dus niet genoeg

Die weerstand zat vast voor dat switch IC dus tuurlijk is die weerstand ook stuk. (meestal worden de weerstanden gebruikt als fuse)
Er was dus meer stuk dan alleen de weerstand.

[ Voor 6% gewijzigd door Hell-Slave op 20-12-2024 15:03 ]

[Josvdb]

Ai. Dan ben ik officieel aan het klooien en ga ik denk ik maar de handdoek in de ring gooien. Wanneer ik wist niets dat je de weerstand los moet meten. Dan is dat het probleem want hij ziet er verder niet slecht uit.

[Hell-Slave]

Josvdb schreef op vrijdag 20 december 2024 @ 15:03:
Ai. Dan ben ik officieel aan het klooien en ga ik denk ik maar de handdoek in de ring gooien. Wanneer ik wist niets dat je de weerstand los moet meten. Dan is dat het probleem want hij ziet er verder niet slecht uit.

[Afbeelding]

Weerstanden hoef je niet altijd los te meten, maar het kan soms wel beïnvloed worden door de rest van het circuit.
Meestal meet je wel het verschil tussen 39ohm en OL.
Dit verschil is te groot en dus niet in orde.

[Ronald.42]

Als ik even Google gaat het vervangen van dat kleine ic altijd samen met de veiligheids weerstand.
En dat is die 39r.

Ik zou zeggen een gokje waard.

https://www.maakmijnwitgo...nk304-weerstand-vervangen

[ Voor 22% gewijzigd door Ronald.42 op 20-12-2024 15:09 ]

[Puch-Maxi]

@Josvdb
Niet zo snel opgeven, je bent al een eind op weg . Ik heb dit ook een keer gehad met een offline-switcher (TNY180PN) in een kookplaat. Was ook een kwestie van de zekering (in jouw geval een weerstand) vervangen en bij mij waren er ook een paar kapotte diodes van de bruggelijkrichter (even doormeten). En natuurlijk de opgeblazen TNY278GN vervangen. Als je de oorzaak niet hebt aangepakt zal die direct weer kapot gaan .

[Josvdb]

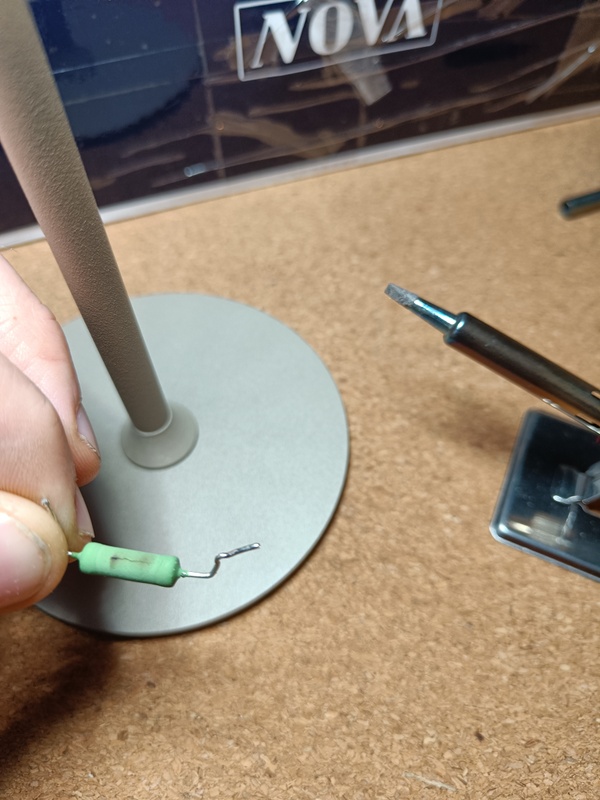

Ik heb hem eruit gehaald en hij is wel degelijk kapot aan de kant die niet zichtbaar was

Bedankt allemaal. Ik ben weer een stap verder.

[Hell-Slave]

@Josvdb
Meet de diodes ook na!
Als ik kijk in de pdf file van het IC zit er een diode en een condensator in het snuber netwerk van de transformator en als die stuk gaan gaat meestal ook het IC stuk.

Meten = weten

[ Voor 41% gewijzigd door Hell-Slave op 20-12-2024 15:34 ]
