Aansluiten van Whirlpool kookplaat op 2L+2N kookgroep

[EelcoS73]

Beste lezers,

In het verleden heb ik al aardig wat op electrogebied aangesloten (groepenkasten e.d. zelf geplaatst). Ik heb zelf de opleiding MBO Energietechniek gedaan, dus weet wel wat van electro af maar ik zit nu met een vraag waar ik even geen antwoord op heb:

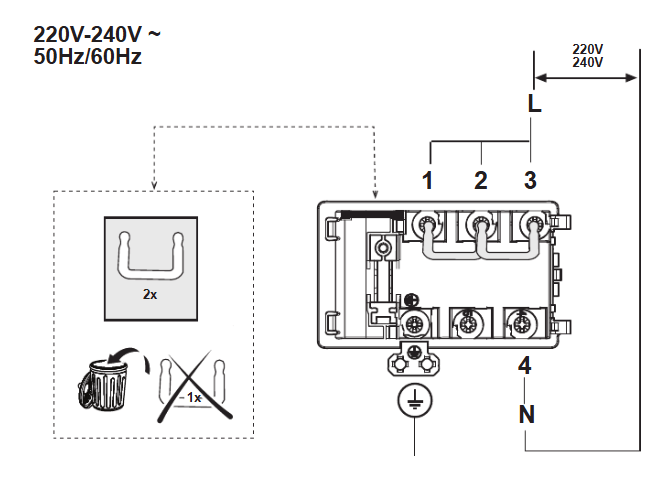

Vrienden van ons hebben een nieuwe keuken met een kookplaat van Whirlpool. In de handeiding staan drie mogelijke aansluitmethodes weergegeven, maar volgens mij kunnen ze alle drie niet in combinatie met een 2L+2N kookgroep.






Wie kan mij hier helpen? Bij de twee-faseaansluiting (moet dat per sé 2x380V zijn zoals in het schema) krijg ik sowieso maar 1 nul terug. Hoe zou ik dat dan met een kookgroep moeten combineren?

Groet,
Eelco

[RaZ]

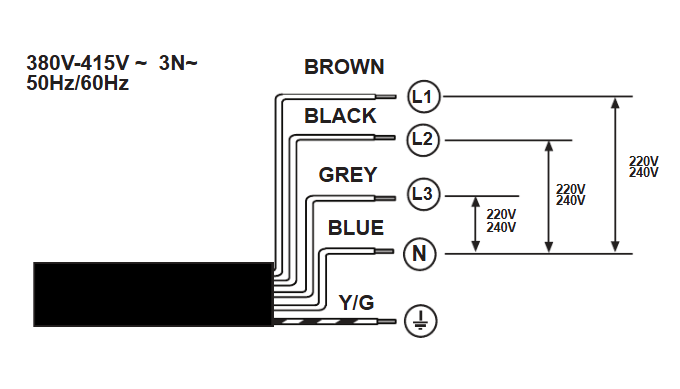

Dit schema, maar dan:

Bruin = L1
Zwart = L2
Grijs = N
Blauw = N

Grijs en Blauw samenvoegen.

Een 2L/2N wcd heeft niet de 3 fase-norm in het perilex stopcontact zitten, dus bovenstaande schema niet gebruiken want de kleuren kloppen dan niet, en dan wordt het:

Grijs = L1
Zwart = L2
Bruin = N
Blauw = N

Bruin en Blauw samenvoegen. Even je duspel/multimeter pakken en nameten

Een prefab Perilex snoer waar de stekker aan vast zit, en je stopt die in een 3-fase Perilex wcd, dan heb je:
Bruin = L1, Zwart = L2, Grijs = L3, Blauw = Nul

Stop je die in een 2L/2N Perilex wcd, dan heb je:
Grijs = L1, Zwart = L2, Blauw = N1, Bruin = N2

[ Voor 75% gewijzigd door RaZ op 19-12-2024 16:01 ]

[EelcoS73]

Het is inmiddels al opgelost, de installatie wordt gewijzigd naar een 3-fase aansluiting en de kookplaat op 3x415V.
