Aansluiting stekker

[MCP cloud]

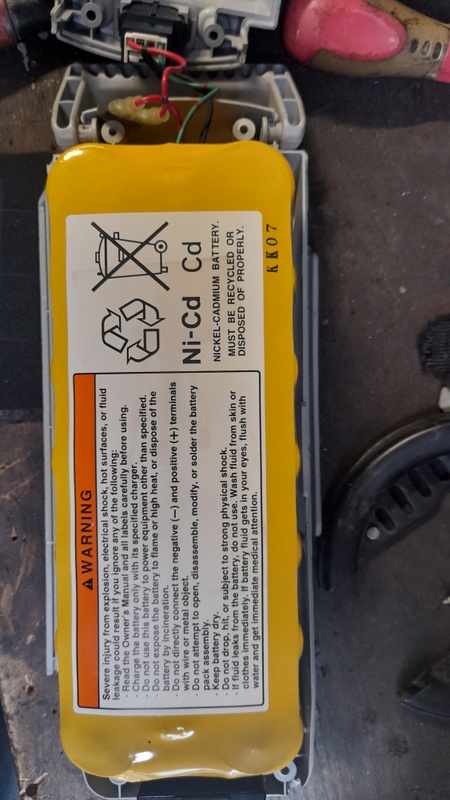

Nu heb ik voor een kennis een elektrische fiets accu uit elkaar gehaald.

Ivm adapter/accu ombouwen andere laad stekker erop....De orginele lader ontbreekt

Wie weet toevallig de kleur code ?

Accu 24v 8 ampere
Rood +
Zwart ?
Groen ?

[ Voor 29% gewijzigd door MCP cloud op 08-12-2024 23:39 ]

[BrainCrash]

Sow.. das een elektrische fietsaccu uit het jaar kruik zo te zien...

Ga je die NiCad accucellen zelf ook vervangen voor iets moderners?
Of was je alleen van plan de lader te vervangen?...
Let in dat geval op dat je een lader gebruikt die geschikt is voor NiCd... En die geschikt is voor die specifieke configuratie van cellen in serie.
Al geef ik je overigens bijzonder weinig kans dat die accu zelf nog praktisch bruikbaar is hoor (qua accu-capaciteit).


Maar verder ontopic: aangezien je nog niet eens het merk of type fiets en/of accu genoemd hebt, wordt het natuurlijk wel heel lastig voor iemand om iets over de gebruikte draadjes te zeggen.
Rood zal inderdaad wel een plus zijn, aangezien daar zo te zien een zekering tussen zit.
Dan zal een of beide van de zwarte draden wel een min zijn..
En groen? Tja.. kan een afgetakt punt zijn met een deelspanning erop, kan een sense-draad zijn.... er kan ook een temperatuursensor aanhangen die in het accupakket zit ter beveiliging tegen oververhitting... kan vanalles zijn dus.. De multimeter is je vriend hier.
De fietsfabrikant kan elke kleur draad gebruiken die ie wil binnenin die accu.. Er is niemand die ze voorschrijft dat een bepaalde draadkleur voor specifiek een bepaalde functie gebruikt moet worden.

[Santford]

Zo te zien is het een Sparta/Yamaha/Kynast 24V ni-cd batterij met 20 cellen. Die kunnen worden opgeladen met een Yamaha 5AS1 oplader.

Misschien dat iemand uit deze informatie de pin-out kan afleiden.

[Santford]

In onderstaand YouTube filmpje kun je zien
wat er in het battery pack zit:

Rood en groen zijn + en - voor de oplader, in de rode draad zit naast een smeltveiligheid nog een thermische zekering. De twee zwarte draden zijn waarschijnlijk verbonden met een thermistor die zich tussen de cellen bevindt.
