Aqara T1 met wisselschakeling

[Jpiek]

HELP!

echte help

Alle spullen binnen en even de tijd om de aqara in te bouwen.

Uiteindelijke plan :

Met een aqara T1 schakelaar :




Naastgelegen stopcontact laten vervallen, daar de aqara inbouwen, blauw en bruin dus bij de hand.
Wisselschakelaar vervangen door een Gira wisselschakelaar, nieuwe ombouwrand en een blindplaat. Alles weer netjes.

Afgezien van het vervangen van de wisselschakelaar hoefde ik dus eigenlijk alleen de zwarte draad van de wisselschakelaar op L1 van de aqara te zetten en een nieuwe zwarte draad van S0 naar de wisselschakelaar.

Alles aangesloten, schakelaar omgezet... niks.... andere schakelaar (bij deur) omgezet, nog niks. Wel zie ik het led op de aqara blauw-rood knipperen en het volgende moment klapt de groep eruit....

Schakelaar bij de deur zit vast, geen beweging in te krijgen.
Alles losgehaald, aqara er tussenuit, oude wisselschakelaar er weer tussen, dus alles weer in de originele staat. licht aan uit werkt maar aan 1 kant... schakelaar bij de deur zit niet meer vast maar doet niks. ..

Dus die schakelaar uit de doos gehaald. Dat is een dubbele schakelaar overigens.
Achter de schakelaar zie ik de blauwe draad in de schakelaar verdwijnen, doorgelust naar schakelaar 2 en de bruine doorlopen naar boven.... Ik vermoed richting lamp(en) ?

Aan de kant waar ik de aqara wou inbouwen heb ik alle drie de zwarte draden nog ff doorgemeten maar nergens dus spanning.

Efin, vanwege het commentaar dat ik al ruim over mijn geplande half uur heen was enzo heb ik alles afgedopt en het maar de boel gelaten.

WAF is dus screwed en ik zit met 1 verlichting in de slaapkamer die het niet meer doet.

Mijn voorlopige conclusie:

- schakeling loopt over Neutra ipv Live (edit, verkeerd aangegeven) (hoe dan ??)
- de dubbelschakelaar is half naar de vaantjes...

Iemand nog een idee hoe ik dit nog gefixed krijg ?

Afgesplitst, had al niets met Homey te maken.

Lees graag de volgende keer ook de reacties met je positieve bril ipv de negatieve.

[ Voor 3% gewijzigd door Septillion op 03-12-2024 13:53 ]

[mike123]

Jpiek schreef op zondag 1 december 2024 @ 16:33:
HELP!

echte help

Alle spullen binnen en even de tijd om de aqara in te bouwen.

Uiteindelijke plan :

Met een aqara T1 schakelaar :

[Afbeelding]


Naastgelegen stopcontact laten vervallen, daar de aqara inbouwen, blauw en bruin dus bij de hand.
Wisselschakelaar vervangen door een Gira wisselschakelaar, nieuwe ombouwrand en een blindplaat. Alles weer netjes.

Afgezien van het vervangen van de wisselschakelaar hoefde ik dus eigenlijk alleen de zwarte draad van de wisselschakelaar op L1 van de aqara te zetten en een nieuwe zwarte draad van S0 naar de wisselschakelaar.

Alles aangesloten, schakelaar omgezet... niks.... andere schakelaar (bij deur) omgezet, nog niks. Wel zie ik het led op de aqara blauw-rood knipperen en het volgende moment klapt de groep eruit....

Schakelaar bij de deur zit vast, geen beweging in te krijgen.
Alles losgehaald, aqara er tussenuit, oude wisselschakelaar er weer tussen, dus alles weer in de originele staat. licht aan uit werkt maar aan 1 kant... schakelaar bij de deur zit niet meer vast maar doet niks. ..

Dus die schakelaar uit de doos gehaald. Dat is een dubbele schakelaar overigens.
Achter de schakelaar zie ik de blauwe draad in de schakelaar verdwijnen, doorgelust naar schakelaar 2 en de bruine doorlopen naar boven.... Ik vermoed richting lamp(en) ?

Aan de kant waar ik de aqara wou inbouwen heb ik alle drie de zwarte draden nog ff doorgemeten maar nergens dus spanning.

Efin, vanwege het commentaar dat ik al ruim over mijn geplande half uur heen was enzo heb ik alles afgedopt en het maar de boel gelaten.

WAF is dus screwed en ik zit met 1 verlichting in de slaapkamer die het niet meer doet.

Mijn voorlopige conclusie:

- schakeling loopt over Live ipv Neutral (hoe dan ??)
- de dubbelschakelaar is half naar de vaantjes...

Iemand nog een idee hoe ik dit nog gefixed krijg ?

Wat bedoel je met de schakeling loopt over Live ipv Neutral?
Als je het goed doet schakel je altijd over Live en niet over Neutral.
De nul zit toch al aan de lamp, die ga je toch niet schakelen.
De wisselschakelaars zetten volgens de tekening spanning op S0 en die spanning komt via de Aqara via L1 weer bij de lamp. Al dan niet dat ze een intern relais schakelen zodat je ook via de app de lamp aan of uit kan doen.

[Jpiek]

mike123 schreef op zondag 1 december 2024 @ 19:01:
[...]

Wat bedoel je met de schakeling loopt over Live ipv Neutral?
Als je het goed doet schakel je altijd over Live en niet over Neutral.
De nul zit toch al aan de lamp, die ga je toch niet schakelen.
De wisselschakelaars zetten volgens de tekening spanning op S0 en die spanning komt via de Aqara via L1 weer bij de lamp. Al dan niet dat ze een intern relais schakelen zodat je ook via de app de lamp aan of uit kan doen.

Excuus, verkeerd opgeschreven. De lampen lijken over de nul geschakelt te worden. Blauw gaat naar de schakelaars en bruin loopt van onderaf gelijk door omhoog een buis in.

Achter de schakelaar zie ik de blauwe draad in de schakelaar verdwijnen, doorgelust naar schakelaar 2 en de bruine doorlopen naar boven.... Ik vermoed richting lamp(en) ?

Schakelaar zit erg krap in de doos en krijg hen nauwelijks ver genoeg naar voren.
Had natuurlijk ff door moeten meten, maar na ruim een uur en met een wederhelft die inmiddels een humeur had wat op onweer stond heb ik het er ff bij gelaten en de groep er weer opgezet...

De tekening was her plan, maar blijkbaar zit de lamp dus anders verbonden...

Dat de groep eruit klapt als de aqara Live met Live verbind snap ik. Dat een schakelaar letterlijk VAST komt te zitten die op Neutral zit totaal niet.

[mike123]

Tijdje geleden ook gehad bij een kennis dat een Gira schakelaar vast zat. Daar was de reden dat er een dikke kortsluiting in zijn schema zat. En hij hoefde alleen maar een lampje aan te sluiten.

[ Voor 4% gewijzigd door mike123 op 01-12-2024 21:10 ]

[Jpiek]

Mja, nu is alles los en afgedopt, dus die kan nu geen sluiting meer maken.

Effin, 2de keer in dit huis dat kleurcodes niet kloppen of het heel anders aangesloten is.

Onderhand weinig zin meer om nog iets te 'verslimmen' hier...

[Jfwiet]

Voor de DIYer is een wissel schakelaar altijd een moeilijk te doorgronden ding. In de standaard situatie heb je een draad te weinig ergens. Dus ik denk dat je met de schakeldraden een kortsluiting hebt gemaakt.

Vragen:
1. In doos 1 met het stoptcontact ernaast. Komt er vanaf de centraaldoos 2x bruin, 1x blauw en 1x geel/groen totaal? Of maar 1x bruin (zou goedkoper zijn).
2. Tussen doos 1 en 2 lopen 2 zwarte draden waarschijnlijk?
3. In doos 2 heb je waarschijnlijk 2 zwarte draden vanaf doos 1 en 1 zwarte draad voor naar de lamp. Loopt die schakeldraad naar dezelfde centraaldoos als van 1?

[Jpiek]

Jfwiet schreef op maandag 2 december 2024 @ 10:42:
Voor de DIYer is een wissel schakelaar altijd een moeilijk te doorgronden ding. In de standaard situatie heb je een draad te weinig ergens. Dus ik denk dat je met de schakeldraden een kortsluiting hebt gemaakt.

Een wisselschakelaar is best wel simpel, en ik heb niet 'met de schakeldraden een kortsluiting gemaakt.' En hoezo heb je ergens een draad te weinig volgens jou ?

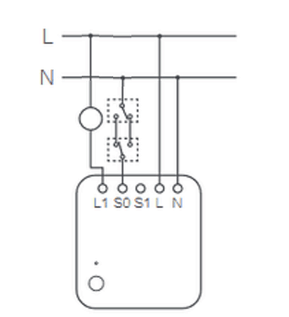

de situatie is exact dit :

"Dus die schakelaar uit de doos gehaald. Dat is een dubbele schakelaar overigens.
Achter de schakelaar zie ik de blauwe draad in de schakelaar verdwijnen, doorgelust naar schakelaar 2 en de bruine doorlopen naar boven...."

Dit was de planning :



Maar met wat ik bij de wisselschakelaar bij de deur aantrof betekend dat Live op de lampen zit en ik met deze schakeling dus eigenlijk dit heb :


M.a.w. zodra de aqara aan schakelt, deze intern L met L1 verbind terwijl aan de andere kant daar ook L op zit..

Plof...groep uit.

Vragen:
1. In doos 1 met het stoptcontact ernaast. Komt er vanaf de centraaldoos 2x bruin, 1x blauw en 1x geel/groen totaal? Of maar 1x bruin (zou goedkoper zijn).
2. Tussen doos 1 en 2 lopen 2 zwarte draden waarschijnlijk?
3. In doos 2 heb je waarschijnlijk 2 zwarte draden vanaf doos 1 en 1 zwarte draad voor naar de lamp. Loopt die schakeldraad naar dezelfde centraaldoos als van 1?

Geen centraaldoos, huis uit "59.
Bij de deur een inbouwdoos met wisselschakelaar, waabij 1 als gewoon aan/uit gebruikt wordt.
er gaat 1 blauwe draad de wisselschakelaar in, 1 bluawe draad lust schakelaar 1 en 2 aan elkaar.
vanuit schakelaar 1 loopt er 1 zwarte draad een buis in richting plafond (lamp1 )
vanuit schakelaar 2 lopen er 2 zwarte draden een buis in richting andere wisselschakelaar

In de andere (dubbel)doos komen die 2 zwartte schakeldraden weer binnen, sluiten an op een wisselschakelaar en van daaruit gaat er weer 1 zwarte draad een buis in (richting de 3 spotjes in het plafond).
In de doos ernaast zit een stopcontact, met alleen 1 Bruine (L) en 1 Blauwe (N) draad.

Vooralsnog denk ik eraan om dan de aqara maar gewoon aan te sluiten met L en N omgekeerd (met een label erop waarom !). Ik moet alleen ff uitvogelen of het schakelen op S0 dan nog wel werkt, want die heeft in principe dan geen spanning...

maar dat ga ik wel ff op mijn apart afgezekerde werkbankje doen...

[ Voor 198% gewijzigd door Septillion op 03-12-2024 13:52 ]

[Jfwiet]

Jpiek schreef op maandag 2 december 2024 @ 12:34:
[...]

Geen centraaldoos, huis uit "59.
Bij de deur een inbouwdoos met wisselschakelaar, waabij 1 als gewoon aan/uit gebruikt wordt.
er gaat 1 blauwe draad de wisselschakelaar in, 1 bluawe draad lust schakelaar 1 en 2 aan elkaar.
vanuit schakelaar 1 loopt er 1 zwarte draad een buis in richting plafond (lamp1 )
vanuit schakelaar 2 lopen er 2 zwarte draden een buis in richting andere wisselschakelaar

In de andere (dubbel)doos komen die 2 zwartte schakeldraden weer binnen, sluiten an op een wisselschakelaar en van daaruit gaat er weer 1 zwarte draad een buis in (richting de 3 spotjes in het plafond).

Je reageert met dat het simpel is maar ik vermoed een denkfout. Die blauwe draad op de schakelaar is inderdaad een momentje.

Ik ga het proberen te omschrijven:



Bovenstaande is wat je zag met de 2 zwarte draden die van schakelaar 1 naar 2 lopen en dan door naar de lamp.

Er zijn bij de Aqara module 2 stroom kringen. Stroomkring 1 is de schakel signaal en stroomkring 2 is naar de lamp. Zoals jij het omschrijft heb je de lamp gemixt met de schakelaar kring terwijl de Aqara module er tussen zat. (in het 'domme' voorbeeld hierboven is de stroomkring voor de lamp dezelfde als het 'schakelsignaal' aan/uit.)

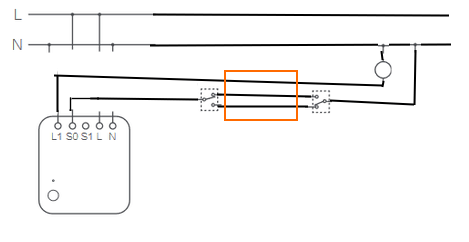

Even snel wat met paint gemaakt, maar in het oranje vak is wat er door de buis zou moeten lopen van doos 1 naar 2 (lees 3 draden). Die extra draad is vanaf de Aqara module L1 naar de lamp.
