Mijn vraag
...Ik zou zelf graag een Fasttel videofoon FT600SIP plaatsen in onze toekomstige nieuwbouw woning.
Deze zou moeten samenwerken met een binnenunit FT600W en een FT30CC. Deze binnenposten moeten ook een elektrisch deurslot bedienen.
Ik heb reeds gezocht naar een bedradingsschema op de Fasttel website maar daar vind ik, zeer bizar, geen enkel schema terug.
Weet iemand waar ik het schema kan terugvinden of wilt iemand met kennis van zaken een schema samenstellen voor mij.
Bedankt alvast.


Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb
...

[pagani]

Voor de SIP is het toch gewoon deze?
https://docs.fasttel.com/en/tech/ft600/FT600(K)SIP.pdf

En de 600W is toch gewoon PoE gevoed en dan via wifi?

[ Voor 23% gewijzigd door pagani op 09-11-2024 22:17 ]

[GritX]

Dus alle units gewoon voorzien van utp kabel naar de PoE switch? Op deze manier werkt alles toch via bekabelde utp en niet via wifi?

Het elektrische deurslot dan gewoon rechtstreeks op de buitenpost aan te sluiten met een boxdraad?

[ Voor 5% gewijzigd door GritX op 10-11-2024 22:38 ]

[GritX]

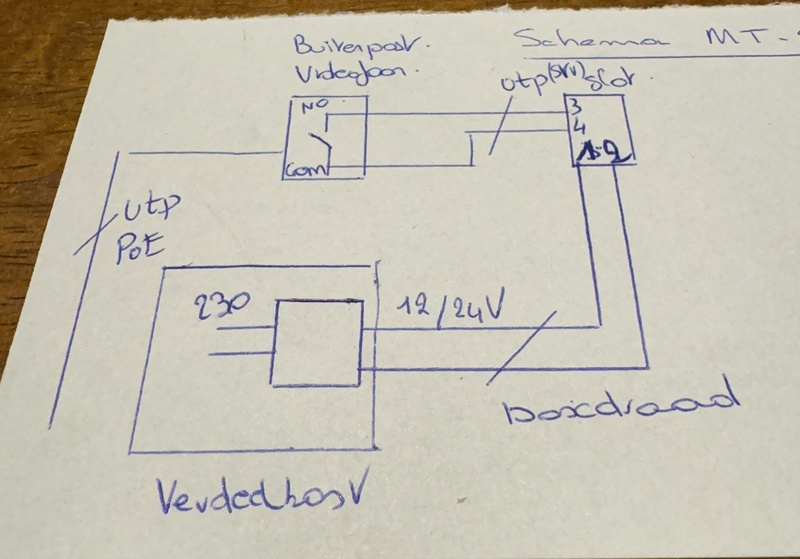

ik heb alles nog eens goed bekeken en ook het aansluitschema van het MT-S deurslot opgezocht.
Dan kom ik tot de vaststelling dat er op het deurslot een constante voeding van 24V moet aangesloten worden op klemmen 1 en 2( via boxdraad 0,75mm) op het deurslot.
Klemmen 3 en 4 van het deurslot moeten dan via utp of svv aangesloten worden op het spanningsloos contact of puls contact (NO/COM) Relay A, op de buitenpost.

Bij druk op toets deur openen op de binnenpost , smartphone app of tablet krijgt dit contact een puls die het slot activeert en de deur kan geopend worden.

Samengevat voorzie ik dus,

- UTP(PoE) kabel van buitenpost naar centrale PoE switch

- UTP of SVV van buitenpost naar deurslot ( van relay a naar 3-4 )

- 2 draads 0,75 of 1,5mm boxdraad van verdeelkast (met voeding 12/24V ) naar deurslot (1-2)

Is dit uiteindelijk de juiste samenvatting?
