Gigabyte Z790 Moederbord, mogelijk defecte ram slots?

[eastbound]

Hallo,
Ik heb deze week voor het eerst een computer gebouwd.
Toen ik de pc voor het eerst starte, gebeurde er niks, zwart scherm.
Maar er brande wel een waarschuwings lampje, bij DRAM.
Ik ben daarna de ram slots gaan testen,
en kwam er achter dat sommige slots in sommige combinaties het niet doen.
Bijvoorbeeld, bij 1 en 3 start mijn computer niet maar bij 2 en 4 start hij wel. Hij lijkt altijd te starten
zolang er maar een stick in 2 of 4 zit en dan ziet de computer in de bios menu ook beide sticks.

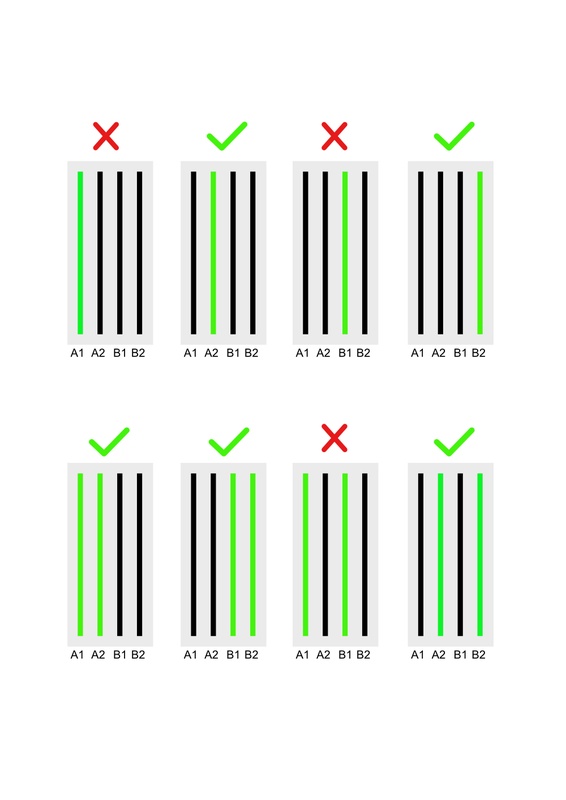

Ik heb even een tekening gemaakt van combinaties die wel en niet werkte.



Mijn vraag is,
Hoort dit bij hoe het moederbord ontworpen is, of zijn slot 1 en 3 defect?
als iemand toevallig hetzelfde moederbord heeft heb je dan ook dit probleem?

Mijn moederbord is de Z790 AORUS ELITE AX.
Bedankt voor de input.

[Acid Vendetta]

Wat staat in de manual (en QVL) over geheugen combinaties en slots?

Wat is het type geheugen dat je gebruikt?

[eastbound]

Acid Vendetta schreef op zaterdag 2 november 2024 @ 13:20:
Wat staat in de manual (en QVL) over geheugen combinaties en slots?

Wat is het type geheugen dat je gebruikt?

Ik heb Corsair vengeance DDR5 gebruikt.
Volgens de website van het moederbord moet die compatible zijn.
In het manual raden ze aan om ze in slot 2 en 4 te doen als dual channel.
als ik één stick gebruik raden ze ook slot 2 of 4 aan.
Deze aanrader impliceert misschien dat 1 en 3 samen niet zouden werken,
maar het staat nergens zwart op wit aangegeven.
Daardoor ik weet niet of ik een defect component op mijn moederbord heb of dat het zo is dat
bepaalde combinaties kwa design niet werken.

[Zorian]

Slot 1 en 3 zullen alleen werken als 2 en 4 al in gebruik zijn, dat is namelijk de secundaire route als het ware. A2 en B2 zullen dus eerst gevuld moeten zijn.
A1+A2/B1+B2 kan ook werken maar is afgeraden omdat je dan geen dualchannel draait.

[nelizmastr]

Op basis van je afbeelding kun je eigenlijk twee conclusies trekken:
- Alle RAM sloten werken want je hebt in elk slot een werkende combinatie gehad
- Alle RAM modules werken

Maar zoals hierboven aangegeven is A2 B2 de voorgeschreven combinatie, andere combinaties niet en kunnen andere resultaten opleveren zoals geen POST, maar een module herkend of single channel operatie.

[Nielson]

A en B zijn afzonderlijke geheugenkanalen met elk twee sloten. Op elk kanaal wil je altijd het geheugenslot dat het verst van de cpu zit (qua datalijnen) het eerst bezet hebben, om ongewenste signaalverstoringen (oa reflecties) op de datalijnen te voorkomen.

[McFastFood]

Slot 1 en 3 werken niet zonder dat 2 en 4 gevuld zijn.

[Yaksa]

eastbound schreef op zaterdag 2 november 2024 @ 13:10:
Hallo,
Ik heb deze week voor het eerst een computer gebouwd.
Toen ik de pc voor het eerst starte, gebeurde er niks, zwart scherm.
Maar er brande wel een waarschuwings lampje, bij DRAM.
Ik ben daarna de ram slots gaan testen,
en kwam er achter dat sommige slots in sommige combinaties het niet doen.
Bijvoorbeeld, bij 1 en 3 start mijn computer niet maar bij 2 en 4 start hij wel. Hij lijkt altijd te starten
zolang er maar een stick in 2 of 4 zit en dan ziet de computer in de bios menu ook beide sticks.
Ik heb even een tekening gemaakt van combinaties die wel en niet werkte.

Mijn vraag is,
Hoort dit bij hoe het moederbord ontworpen is, of zijn slot 1 en 3 defect?
als iemand toevallig hetzelfde moederbord heeft heb je dan ook dit probleem?

Mijn moederbord is de Z790 AORUS ELITE AX.
Bedankt voor de input.

Had eerst even een paar filmpjes (zoals deze) doorgenomen alvorens conclusies te trekken.
Dat dat lampje bij DRAM gaat branden bij het opstarten is normaal, dat doet ie elke keer bij het opstarten om te controleren of het RAM geheugen nog klopt. Bij een eerste opstart (of bij nieuw geheugen bijplaatsen) duurt het wat langer omdat het geheugen even 'getraind' moet worden.

[!mark]

Uit de handleiding van je bord:

Dus wat anderen eigenlijk al zeggen, eerst moet je A2/B2 vullen, dan pas A1/B1. En ook bij één module altijd in A2 of B2. Er is dus niks mis met je bord

[ Voor 3% gewijzigd door !mark op 05-11-2024 23:46 ]
