Vraag over verschillende CAT LAN kabels / verschil in intern

[Uhmazing]

Goedenavond,

Ons Ziggo Connectbox Giga staat in onze kelder, vanwaar ik een Cat6a kabel heb getrokken naar de gigabit switch in de meterkast. Vanuit deze switch loopt weer een Cat6a kabel naar de UTP-wandcontactdoos in mijn werkkamer. Nu merk ik het volgende:

- Als ik op de UTP-wandcontactdoos in mijn werkkamer een Cat8 kabel aansluit op mijn desktop, haal ik een maximale download snelheid van 90 mbps.
- Als ik een Cat6 kabel aansluit haal ik wél de maximale snelheid van 900+ mbps. Ik heb dit met verschillende Cat6 kabels geprobeerd.

Kan ik hieruit concluderen dat een Cat8 kabel niet overweg kan met lagere Cat-serie kabel?

Aanvullende informatie (geen idee of het relevant is). Op de switch in de meterkast heb ik ook nog een Linksys Atlas Pro 6 node aangesloten voor WiFi.

Alvast bedankt!

[DukeBox]

Wat is de linkspeed bij de CAT8 kabel? Ik vermoed 100Mbit i.p.v. 1Gbit.
Uitgaande dat jouw waardes eigenlijk Mbit/s is en niet milibit..

[Dyckie]

U cat 8 kabel al eens rechtstreeks in de modem geprobeerd.

[FredvZ]

Uhmazing schreef op woensdag 30 oktober 2024 @ 20:49:

Kan ik hieruit concluderen dat een Cat8 kabel niet overweg kan met lagere Cat-serie kabel?

Nee. Zoals ik het lees heb je maar 1 cat8 gebruikt, dus is enige conclusie dat die specifieke cat8 kabel defect is.

[FredvZ]

DukeBox schreef op woensdag 30 oktober 2024 @ 20:52:
Wat is de linkspeed bij de CAT8 kabel? Ik vermoed 100Mbit i.p.v. 1Gbit.

Een Cat8 kabel doet veel meer dan 1gbps, anders kan het geen cat8 kabel zijn.

[Uhmazing]

Het frappante is dat ik twee hele nieuwe kabels heb die ik net uit de verpakking heb gehaald.

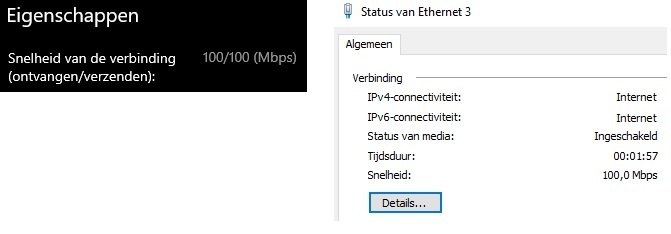

Beide kabels laten 100/100 mbps zien op de netwerkadapter.

Heb ik dan gewoon pech en zijn beide kapot?

Ik zal ze zometeen eens rechtstreeks vanaf het modem testen, dat heb ik namelijk nog niet gedaan.

[DukeBox]

FredvZ schreef op woensdag 30 oktober 2024 @ 20:54:
[...]

Een Cat8 kabel doet veel meer dan 1gbps, anders kan het geen cat8 kabel zijn.

Ik doel op de linkspeed die soms niet lekker gaat door de zware/stugge connector. Kom het wel vaker tegen.

[ Voor 6% gewijzigd door DukeBox op 30-10-2024 20:58 ]

[Uhmazing]

Ik heb getest:

- Modem rechtstreeks naar laptop: 1000/1000
- Switch meterkast naar laptop: 1000/1000
- UTP-contactdoos werkkamer naar laptop: 1000/1000
- UTP-contactdoos werkkamer naar desktop: 100/100

Lijkt er dus op dat de Ethernet aansluiting op mijn desktop niet meer goed functioneert?

[FredvZ]

Uhmazing schreef op woensdag 30 oktober 2024 @ 21:10:
Lijkt er dus op dat de Ethernet aansluiting op mijn desktop niet meer goed functioneert?

Heb je met cat6 ook 100/100?

[franssie]

Uhmazing schreef op woensdag 30 oktober 2024 @ 21:10:
Ik heb getest:

- Modem rechtstreeks naar laptop: 1000/1000
- Switch meterkast naar laptop: 1000/1000
- UTP-contactdoos werkkamer naar laptop: 1000/1000
- UTP-contactdoos werkkamer naar desktop: 100/100

Lijkt er dus op dat de Ethernet aansluiting op mijn desktop niet meer goed functioneert?

Daar is wel waar het fout lijkt te gaan. Wat zie je in de eigenschappen van je PC in devicemanager eigenschappen van de interface?

[Uhmazing]

FredvZ schreef op woensdag 30 oktober 2024 @ 21:25:
[...]

Heb je met cat6 ook 100/100?

Nee, met cat6 (verschillende kabels getest) heb ik wel 1000/1000, dat is het vreemde.

franssie schreef op woensdag 30 oktober 2024 @ 21:28:
[...]

Daar is wel waar het fout lijkt te gaan. Wat zie je in de eigenschappen van je PC in devicemanager eigenschappen van de interface?

Daar zie ik niks bijzonders, of waar doel je precies op?

[Dyckie]

Zijn de cat6 kabels ook geshield? Mss dat de shielding van de Cat 8 kabel het probleem geeft.

[franssie]

@Uhmazing dat je kan zien waarmee je ETH controller op intraint, kan je ook zien aan de lampjes van je switch meestal of anders in de interface van je switch (als ie slim is)

Dus met CAT 6 werkt het wel en met CAT 8 niet.

oplossing cat 6 gebruiken en kijken wat er in je cat 8 kabel niet goed zit?

[TeeDee]

Hou 't lekker bij die CAT6 dan...

[Uhmazing]

Mysterie opgelost, stommigheidje. Alles gecontroleerd behalve de driver van de ethernetadapter.
Deze zojuist geüpdatet en zag de 100/100 verspringen naar 1000/1000.

Bedankt voor het meedenken allemaal!

[franssie]

hoe simpel kan het zijn

maar soit, opgelost en door!

wel benieuwd hoe je dan aan die oude driver kwam

[Uhmazing]

franssie schreef op woensdag 30 oktober 2024 @ 23:20:
hoe simpel kan het zijn

maar soit, opgelost en door!

wel benieuwd hoe je dan aan die oude driver kwam

Zag bij stuurprogramma datum 15-2-2024 staan. De laatste release is van 23-10-2024 zag ik bij de drivers van mijn moederbord op de MSI website

[franssie]

Uhmazing schreef op woensdag 30 oktober 2024 @ 23:29:
[...]

Zag bij stuurprogramma datum 15-2-2024 staan. De laatste release is van 23-10-2024 zag ik bij de drivers van mijn moederbord op de MSI website

100 is wel iets eerder dan 2024 wat dan ook , maar soit het werkt - geniet van je netwerk!

[Uhmazing]

Gisteren toch weer een lagere snelheid gekregen en een UTP kabel tester gekocht, die vanavond is binnengekomen.

Alle Cat8 kabels werken (lampje brandt van 1 t/m 8 en G).
Er zat één kabel (Cat6?) bij waarvan het lampje G niet brandde, deze heb ik nu uit de hele setup gelaten.

Hierna heb ik volgende getest:

UTP Cat6a van modem naar switch, UTP Cat6a van switch naar UTP contactdoos werkkamer, Cat8 van UTP contactdoos naar desktop -> Max. 90 mbps download

Vervolgens de Cat8 kabel in de hub van mijn laptop gestoken -> 900+ mbps download.

Dacht dat het dus aan mijn Ethernet poort van de desktop zat.
Echter, ik heb de hub aangesloten op mijn desktop met daarin de Cat8 kabel, waarna ik 700+ mbps downloadsnelheid haalde. Hierna nogmaals geprobeerd en nu haal ik wederom maar max 90 mbps? Hierna weer de hub in mijn laptop gestoken en ook daar haal ik nu opeens ook maar max 90 mbps?

Heeft iemand een idee waar het aan zou kunnen liggen, want ik snap er niks meer van.

Kan het aan de switch liggen?
Kan het aan de kabels in de muur liggen?
Kan het Ziggo modem zelf het probleem zijn?

[_JGC_]

Welke kabels heb je precies liggen nu en hoe heb je dat afgemonteerd? Ik denk nml eerder dat je er stekkertjes niet helemaal lekker opgeknepen hebt, of je probeert soepele kabel af te monteren op een wandcontactdoos.

Als je stekkers op CAT6A wilt knijpen pak je liefst fieldplugs. Werkt veel betrouwbaarder dan losse RJ45 stekkertjes aanknijpen.

[Dyckie]

Post anders eens wat foto's van alle verbindingen.

[Uhmazing]

Vanaf het Ziggo modem in de kelder heb ik zelf een Cat6a kabel getrokken naar de meterkast, niks spannends.

Vanuit de meterkast heeft de elektricien destijds een kabel getrokken naar mijn werkkamer, waar hij het heeft afgemonteerd met een UTP wandcontactdoos, zie foto's hieronder.

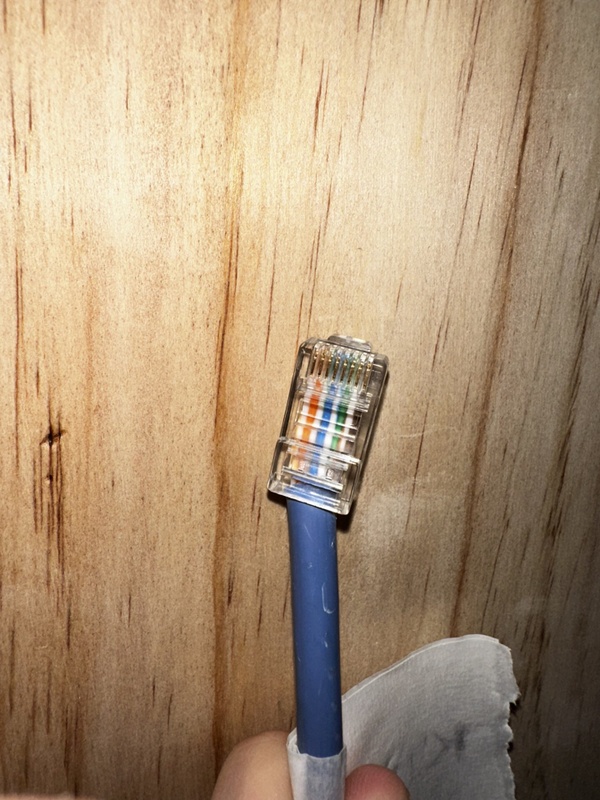

Met de UTP kabeltester heb ik volgende getest: de kabel die de elektricien heeft getrokken ingestoken, en vanuit de UTP wandcontactdoos op mijn werkkamer een andere kabel ingestoken en deze ook in de UTP kabeltester gedaan. Bij de kabel in de meterkast laat hij lampjes 1 t/m 8 zien branden, maar het lampje G blijft uit... Is dit een valide manier om de kabel te testen? Zou namelijk niet weten hoe ik het anders kan testen.

[Dyckie]

Lampje G is als je een shielded kabel hebt wat in dit geval niet is en daarom lampje G niet brand.

[Uhmazing]

Dyckie schreef op donderdag 31 oktober 2024 @ 23:30:
Lampje G is als je een shielded kabel hebt wat in dit geval niet is en daarom lampje G niet brand.

Ah vandaar, dus gaat puur om de lampjes 1 t/m 8.

Vraag me dan echt af waar het nu precies aan ligt en hoe ik daar achter kan komen

Overigens zag ik dat de hoofdaansluiting in de kelder heel erg oud oogt. Kan dit wellicht het probleem veroorzaken?

[ Voor 41% gewijzigd door Uhmazing op 31-10-2024 23:37 ]

[jadjong]

Nee, die stekkers zijn rond.

[_JGC_]

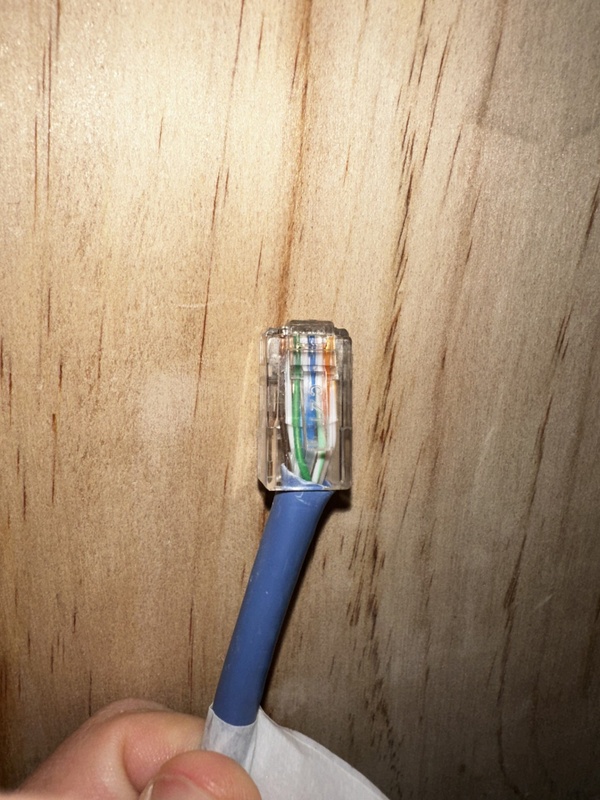

Sowieso zit je mantel niet helemaal goed in die stekker, je hebt zo geen trekontlasting dus kans dat er aders met slecht contact zijn is aanwezig.

Hoe zit het in de contactdoos?

Die Essent splitter mag je ertussenuit halen en weggooien als ie zo is aangesloten als op je foto (je gebruikt geen TV dus hoef je niks te splitten). Ding is niet 4G-proof en is ook onvoldoende voor de frequenties die Ziggo tegenwoordig gebruikt. AOP zal ook verouderd zijn.
Die essent splitter heeft geen invloed op je 100Mbit linkspeed op je netwerkkabels en staat los van je probleem.

[Ben(V)]

Uhmazing schreef op donderdag 31 oktober 2024 @ 23:25:
Vanaf het Ziggo modem in de kelder heb ik zelf een Cat6a kabel getrokken naar de meterkast, niks spannends.

Vanuit de meterkast heeft de elektricien destijds een kabel getrokken naar mijn werkkamer, waar hij het heeft afgemonteerd met een UTP wandcontactdoos, zie foto's hieronder.

Met de UTP kabeltester heb ik volgende getest: de kabel die de elektricien heeft getrokken ingestoken, en vanuit de UTP wandcontactdoos op mijn werkkamer een andere kabel ingestoken en deze ook in de UTP kabeltester gedaan. Bij de kabel in de meterkast laat hij lampjes 1 t/m 8 zien branden, maar het lampje G blijft uit... Is dit een valide manier om de kabel te testen? Zou namelijk niet weten hoe ik het anders kan testen.

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Aanknijpen van Rj45's levert prutswerk en zeker als het kabel met stugge aders is, daar is een standaard RJ45 helemaal ongeschikt voor.
Knip die Rj45 eraf en monteer hem op een wcd, keystone of patchpaneel.

[Uhmazing]

Ik heb nog even getest om een andere UTP kabel tussen het modem en de switch te gebruiken, maar ook daarmee haal ik maar max 100 mbps. Zou dus inderdaad echt aan de kabel van de meterkast naar de UTP-wcd moeten liggen.

De wcd zelf heb ik nog niet opengemaakt. Zal ik eerst proberen om de RJ45 eraf te knippen?
@Ben(V) welk van bovenstaande opties kan ik het best gebruiken?

Ps. ik heb hier zelf geen ervaring mee, kan ik dit dan toch zelf doen? Heb ik bepaalde tools nodig hiervoor of kan dit met huis, tuin, keuken gereedschap?

[Ben(V)]

Als je meerdere kabels hebt gebruik je een patchpaneel.

In jouw geval zou ik gewoon een wcd nemen met een keystone, dat kun je zonder tools monteren.
zoiets dus:
https://netwerkkabel.eu/p...stone-rj45-unshielded-wit
en deze wcd erbij.
https://netwerkkabel.eu/p...-netwerkdoos-2-poorts-wit

hier lees je hoe je de aderparen aansluit.
https://www.utp-kabel.nl/...aangegeven%20met%20de%20B.

Ik zou meteen een kabeltester kopen dan kun je zelf je kabels testen of je het goed gedaan hebt.
https://netwerkkabel.eu/p...os=1&_sid=ccae78a6a&_ss=r

Je sluit dan vanaf die wcd met een kant en klaar gekochte patchkabel.

[ Voor 14% gewijzigd door Ben(V) op 03-11-2024 13:36 ]

[Uhmazing]

Ben(V) schreef op zondag 3 november 2024 @ 13:32:
Als je meerdere kabels hebt gebruik je een patchpaneel.

In jouw geval zou ik gewoon een wcd nemen met een keystone, dat kun je zonder tools monteren.
zoiets dus:
https://netwerkkabel.eu/p...stone-rj45-unshielded-wit
en deze wcd erbij.
https://netwerkkabel.eu/p...-netwerkdoos-2-poorts-wit

Ik zou meteen een kabeltester kopen dan kun je zelf je kabels testen of je het goed gedaan hebt.
https://netwerkkabel.eu/p...os=1&_sid=ccae78a6a&_ss=r

Je sluit dan vanaf die wcd met een kant en klaar gekochte patchkabel.

Thanks!

Dus als ik het goed begrijp:

1. RJ45 connector afknippen
2. Kabel aansluiten op de keystone
3. Keystone in de wcd klikken?

[Ben(V)]

Precies en dan met een echte patchkabel aan je router aansluiten.

Je kunt ook een wcd zonder keystone nemen, maar dan heb je een punchdown tool nodig om de aders in de lsa vorkjes te duwen.

[ Voor 49% gewijzigd door Ben(V) op 03-11-2024 13:49 ]

[Uhmazing]

Ben(V) schreef op zondag 3 november 2024 @ 13:48:
Precies en dan met een echte patchkabel aan je router aansluiten.

Je kunt ook een wcd zonder keystone nemen, maar dan heb je een punchdown tool nodig om de aders in de lsa vorkjes te duwen.

Thanks!
Zal zo'n tool gaan bestellen en een wcd kopen.
Is deze set voldoende?

[ Voor 48% gewijzigd door Uhmazing op 03-11-2024 14:46 ]

[Ben(V)]

Als je de keystone en wcd uit mijn ;ink besteld heb je geen tools nodig, die is toolless.

[Uhmazing]

Ben(V) schreef op zondag 3 november 2024 @ 15:08:
Als je de keystone en wcd uit mijn ;ink besteld heb je geen tools nodig, die is toolless.

Zou het toch het liefst vandaag nog willen oplossen.
Zag bij de Gamma deze LSA tool en bij Hornbach deze wcd. Zouden deze goed zijn? Dan haal ik ze zometeen even af

Edit: betreft een inbouw wcd, gaat hem niet worden dus.

[ Voor 3% gewijzigd door Uhmazing op 03-11-2024 15:51 ]

[eLScha]

Uhmazing schreef op zondag 3 november 2024 @ 15:42:
[...]

Zou het toch het liefst vandaag nog willen oplossen.
Zag bij de Gamma deze LSA tool en bij Hornbach deze wcd. Zouden deze goed zijn? Dan haal ik ze zometeen even af

Edit: betreft een inbouw wcd, gaat hem niet worden dus.

Als je het vandaag wil oplossen gooi je toch gewoon die cat6 erin? Die werkt gewoon en cat8 geeft je hier toch geen voordeel. Waarom wil je per se die cat8-kabel gebruiken?

[Uhmazing]

Ik heb de de RJ45's afgeknipt van beide UTP's (werkkamer + woonkamer) en afgemonteerd op deze wcd. Eerst getest met de kabel van de woonkamer en adapter had 1000/1000 mbps en ook mijn downloadsnelheid was 900+.
Hierna hetzelfde gedaan voor de kabel van de werkkamer en ook hierbij downloadsnelheid 900+.
Verbinding was hierbij dus als volgt: UTP van modem naar nieuwe wcd in meterkast -> UTP van wcd werkkamer rechtstreeks naar laptop/desktop.

Nu komt het volgende raadsel.

Ik heb hierna mijn switch ertussen gehangen, dus: UTP van modem naar switch meterkast -> UTP van switch meterkast naar nieuwe wcd meterkast -> UTP van wcd werkkamer naar desktop/laptop -> netwerkadapter geeft weer 100/100 aan en downloadsnelheid is max. 90 mbps...
Vervolgens met een andere switch geprobeerd, zelfde verhaal. Ook met mijn Linksys Atlas Pro 6 node geprobeerd i.p.v. de switch, ook hetzelfde verhaal.

Waar kan dit nu aan liggen?

[ Voor 4% gewijzigd door Uhmazing op 03-11-2024 20:32 ]

[AtomicShockwave]

Dyckie schreef op woensdag 30 oktober 2024 @ 22:39:
Zijn de cat6 kabels ook geshield? Mss dat de shielding van de Cat 8 kabel het probleem geeft.

Ik quote deze nog even.

Geshielde kabels met twijfelachtige backup. (lees degelijke aarding op de goede plekken) geeft gezeik.

Als de randaarde van je PC niet top is (of helemaal niet aanwezig), en je steekt daar een geshielde kabel in zonder termination naar aarde. Komt er een vervelende spanning op het shield te staan, en dat vind de verbinding niet leuk.

Zijn de problemen nog steeds alleen als je de geshielde CAT8 gebruikt? Want ik snap niet wat je nu precies weer allemaal hebt aangesloten.

[ Voor 19% gewijzigd door AtomicShockwave op 03-11-2024 20:51 ]

[Uhmazing]

AtomicShockwave schreef op zondag 3 november 2024 @ 20:50:
[...]


Ik quote deze nog even.

Geshielde kabels met twijfelachtige backup. (lees degelijke aarding op de goede plekken) geeft gezeik.

Als de randaarde van je PC niet top is (of helemaal niet aanwezig), en je steekt daar een geshielde kabel in zonder termination naar aarde. Komt er een vervelende spanning op het shield te staan, en dat vind de verbinding niet leuk.

Zijn de problemen nog steeds alleen als je de geshielde CAT8 gebruikt? Want ik snap niet wat je nu precies weer allemaal hebt aangesloten.

De enige kabels die niet geshield zijn, zijn de kabels die de elektricien heeft getrokken (dus bijv. de kabel die van de wcd op mijn werkkamer naar de meterkast beneden gaat).

Zie hieronder even snel getekend mijn huidige aansluiting(en).

[AtomicShockwave]

Top. Goede tekening. Had totaal niet begrepen dat dit de situatie was

En als je die CAT8 link vanuit de switch vervangt voor een unshielded kabel heb je wel een 1Gbps link?

[Uhmazing]

AtomicShockwave schreef op zondag 3 november 2024 @ 21:17:
Top. Goede tekening. Had totaal niet begrepen dat dit de situatie was

En als je die CAT8 link vanuit de switch vervangt voor een unshielded kabel heb je wel een 1Gbps link?

Held!

Ik heb beide Cat8 kabels eruit gehaald en deze vervangen door Cat6 kabels en nu krijg ik wel een 1Gbps link. Heb even geen idee of beide Cat6 kabels unshielded zijn.

Volgens mij is de Cat6 kabel tussen switch en wcd meterkast wel unshielded. De Cat6 kabel tussen wcd werkkamer en desktop is de kabel die je van Ziggo bij je modem erbij krijgt, even geen idee of die unshielded is of niet, maar het werkt.
Zou dus i.p.v. de Cat8 kabels op zoek moeten gaan naar Cat6a kabels die unshielded zijn?

[Dyckie]

Di tp link switchen hebben shielded aansluitingen maar stekker in stopcontact is zonder aarding dus een shield probleem waarschijnlijk.

[jadjong]

Uhmazing schreef op zondag 3 november 2024 @ 21:20:
Zou dus i.p.v. de Cat8 kabels op zoek moeten gaan naar Cat6a kabels die unshielded zijn?

Altijd voor thuis. De shield mag maar op een enkele plaats met aarding verbonden worden waardoor de kans op foute montage groot is en je er meer ellende dan voordeel van hebt.

[Ben(V)]

Gewoon cat 6 u/utp gebruiken iets anders is volkomen overbodig en shielding is nutteloos want de twist in de aderparen beschermt de data tegen alle externe invloeden.

Wat verkeerd geaarde shielding wel kan veroorzaken is storing door aardlussen als je de shielding verkeerd aansluit.
Het shield van elke kabel mag maar aan een kant geaard worden het liefst centraal bij het patchpaneel en je moet er voor zorgen dat bijvoorbeeld de shielding van de kabel niet via aangesloten apparatuur weer aan de netspanning aarde gelegd wordt en zo een aardlus maakt.

[Uhmazing]

Van het modem naar de meterkast heb ik nu ook een Cat6a S-FTP kabel in gebruik. Kan ik deze dan het beste ook meteen vervangen?

[Ben(V)]

Vervangen is niet nodig.
Het beste zorg je ervoor dat die shielding nergens met aarde contact kan maken dus ook niet via een muur of metalen behuizing.

[Uhmazing]

Ben(V) schreef op maandag 4 november 2024 @ 13:01:
Vervangen is niet nodig.
Het beste zorg je ervoor dat die shielding nergens met aarde contact kan maken dus ook niet via een muur of metalen behuizing.

Deze kabel loopt over het plafond van de kelder, door een geboord gat in de betonvloer/tegelvloer naar de meterkast. Dan toch beter vervangen voor de zekerheid?

[_JGC_]

Kabelmodem is over het algemeen geaard via de coax aansluiting.
