UTP contactdoos, werkt niet

[govahnator]

Hoi Tweakers,

Ik kocht een jaar geleden een woning bouwjaar 2006.
Over het hele huis zijn UTP contactdozen aangesloten met Cat 5E kabels.
De kabels zijn door de vorige eigenaars nooit aangesloten op een modem/switch.

Ik heb 2 contactdozen die geen verbinding maken.

Contactdoos 1: Gaf vanaf dag 1 dat ik hem aansloot problemen (geen connectie).
Op miraculeuze wijze gaf deze plots toch connectie na meerdere kerende kabel in/uit switch te halen + van switch poort te veranderen. Ondanks dat deze contactdoos dus plots werkte en de verwachte internetsnelheid gaf, werkte de LED op de switch nooit.
Ik ben van ISP veranderd en heb een nieuwe modem gezet, kabel dus moeten unpluggen.. ik krijg geen verbinding meer naar/op deze contactdoos.


Contactdoos 2: Heeft nooit verbinding gegeven.


Ik heb 1 van de contactdozen vandaag voor een deel uit elkaar gehaald, alleen weet ik niet zo goed hoe ik dit nu verder aanpak.

Als iemand me kan adviseren zou dat heel fijn zijn.


Hartelijk dank alvast!

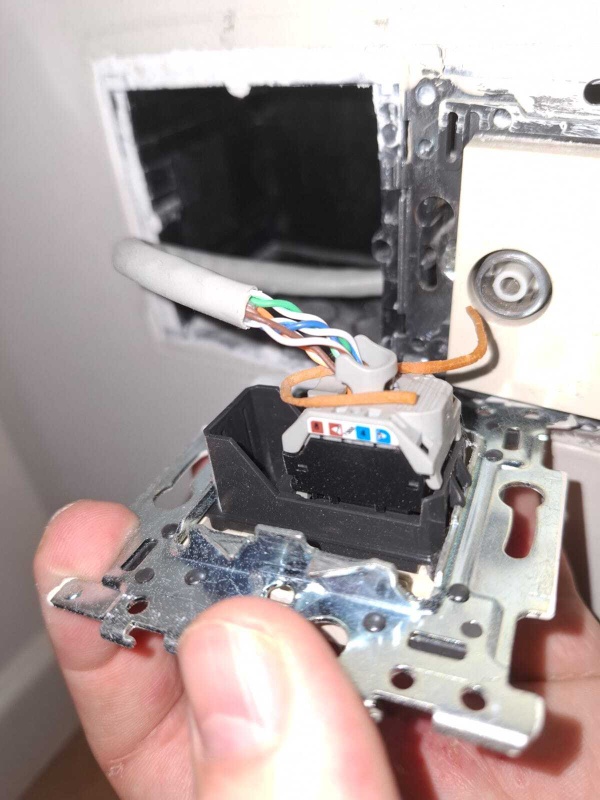

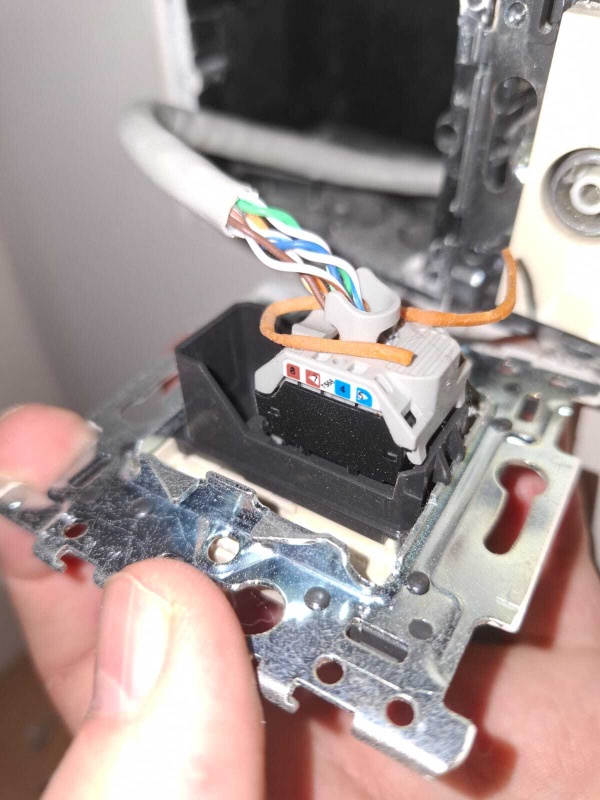

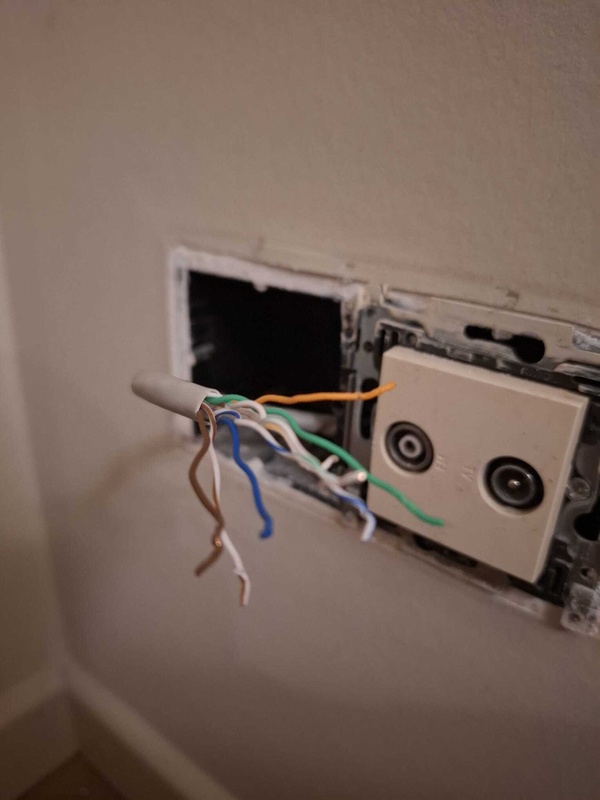

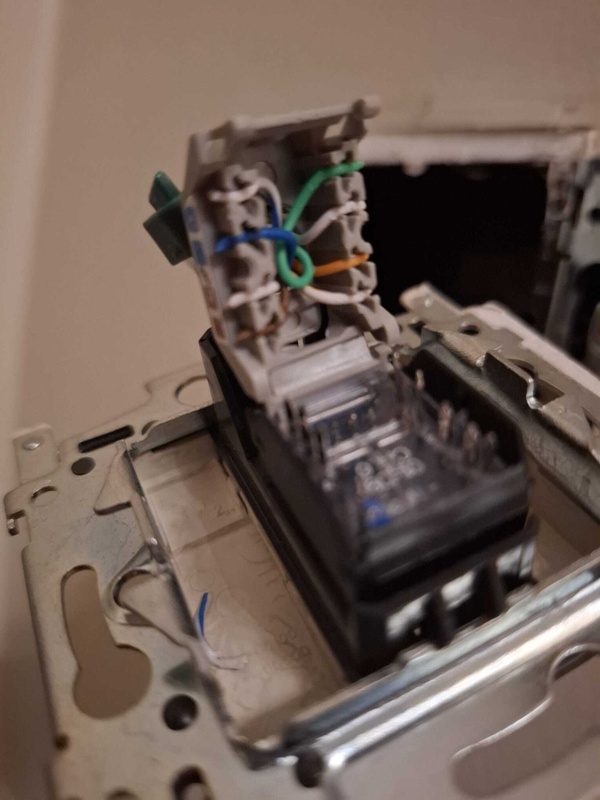

Hieronder wat foto's van de huidige stand van zaken:

[hcQd]

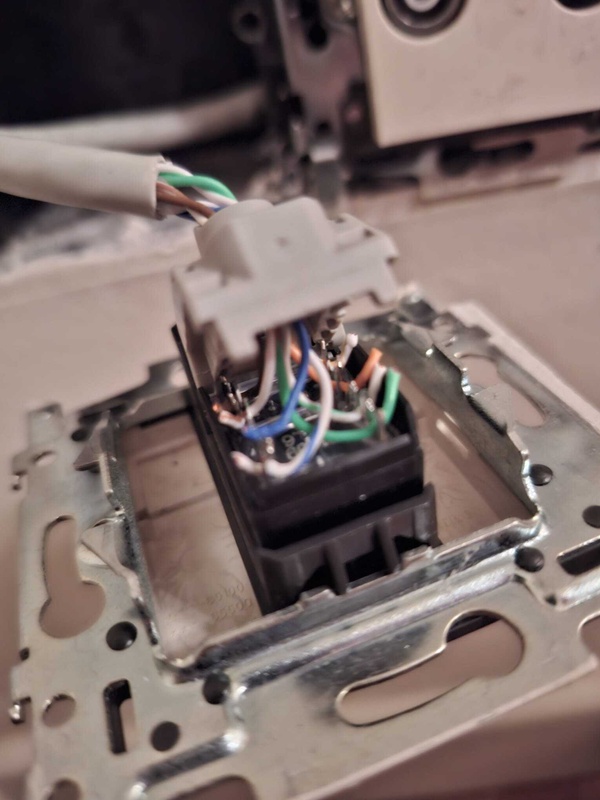

In ieder geval zit de oranje geleider niet goed (derde foto).

[bjusterbaarlik]

Zit duidelijk niet goed in elkaar. Dus opnieuw monteren en dan wel netjes. Als de andere kant ook goed is moet het gewoon werken erna.

[sypie]

Wanneer je het grijze kapje er afhaalt kun je beter zien wat er onder zit en hoe de draden zijn gemonteerd. Dat is wat je wilt weten. Zo aan de buitenkant kun je (te) weinig zien.

Je moet in ieder geval de B-variant aanhouden voor de kleurvolgorde.

[govahnator]

Dankje voor de feedback!

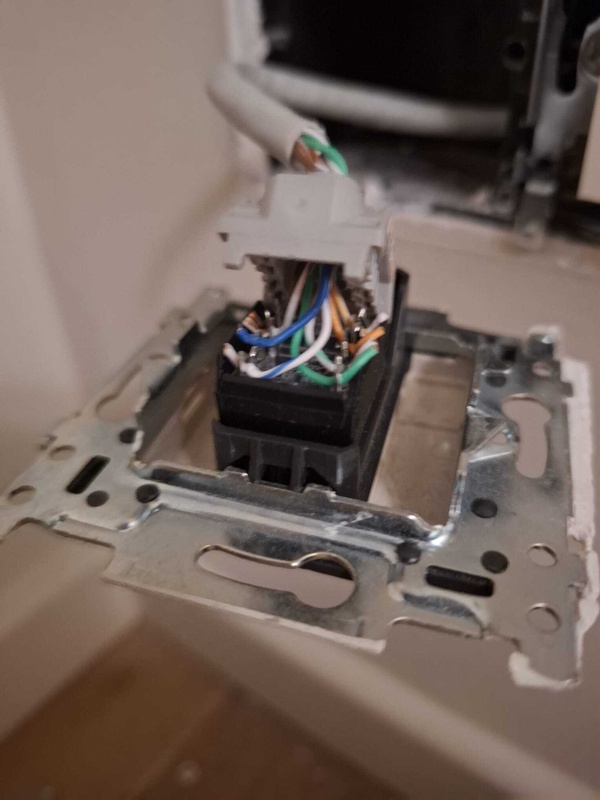

Ik heb het klepje verwijderd en enkel fotos getrokken, helaas focust mijn nieuwe Samsung A55 voor geen meter..













De blauwe kabel is de enige die meteen los kwam zodra ik heb klepje opende.
Ik zal wat opzoek werk doen hoe ik dit op de B manier moet bekabelen, met wat er op de zijkant wordt aangeduid snap ik niet veel van 😅

Als jullie meteen het probleem zien, laat het me zeker weten 😊

[SMSfreakie]

Zo als het nu aangesloten lijkt op de allerlaatste foto lijkt het als B aangesloten te zijn..

[__R__]

Brodelwerkje.

Blauwe ader zie je ook los zitten. Eindjes zijn niet afgeknipt door de punch down tool .

Blegh. Youtube filmpje. ZO zo je het moeten doen en zou het eindresultaat er uit moeten zien.

Goed gereedschap gebruiken. Zelf deze goedkope meuk maar goed genoeg. Heb ik thuis zelf ook

[Dyckie]

__R__ schreef op woensdag 30 oktober 2024 @ 20:30:
Brodelwerkje.

Blauwe ader zie je ook los zitten. Eindjes zijn niet afgeknipt door de punch down tool .

Blegh. Youtube filmpje. ZO zo je het moeten doen en zou het eindresultaat er uit moeten zien.

Goed gereedschap gebruiken. Zelf deze goedkope meuk maar goed genoeg. Heb ik thuis zelf ook

Bij die van niko heb je geen punch down tool nodig.

[govahnator]

Dyckie schreef op woensdag 30 oktober 2024 @ 20:47:
[...]


Bij die van niko heb je geen punch down tool nodig.

Dat is handig.

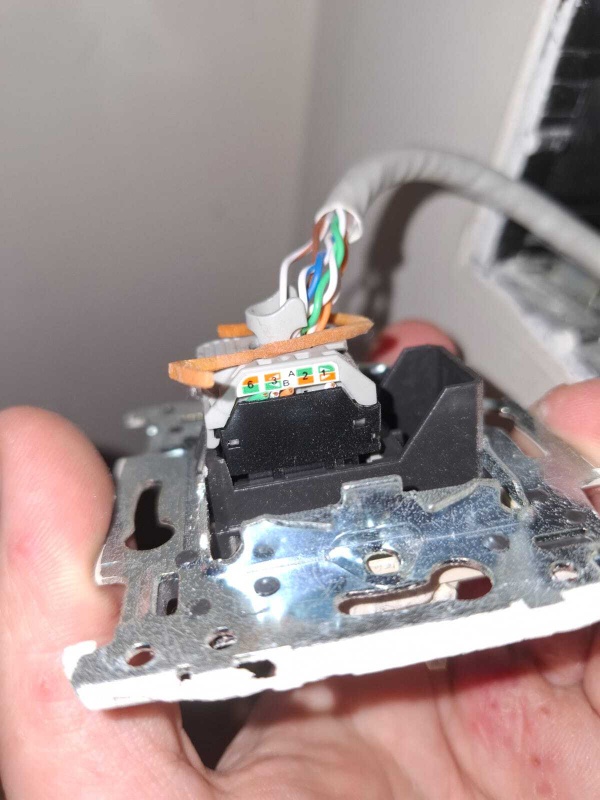

De kabels lijken in de juiste volgorde te liggen, alleen zie ik bij A/B gewoon dezelfde nummers staan.

De blauwe kabel zo zoals eerder aangegeven het probleem kunnen zijn, aangezien enkel die niet vastblijft.
Ik heb geprobeerd om hem harder in de pinnetjes te duwen, maar voorlopig geen resultaat.

[bjusterbaarlik]

Dit is idd een toolless connector. Als eerste moet de mantel helemaal in het grijze stukje dan kun je er een tiewrap omheen doen als trekontlasting. Dan vouw je de aders in het witte plastic op de juiste plaats en idd B aanhouden. Vervolgens knip je de draden strak tegen het grijze plastic af en druk je het op het zwarte deel. Dat is alles. Het stukje afknippen lijken ze over te hebben geslagen/pas later gedaan te hebben nadat die in elkaar zat.

@govahnator Klopt de nummers zijn hetzelfde, de kleuren niet.

[ Voor 19% gewijzigd door bjusterbaarlik op 30-10-2024 21:03 ]

[govahnator]

Mijn gok blijft een probleem met de blauwe kabel, die is geplet maar de enige waar ik geen bloot stukje koper op zie. Ik stel ook vast dat een pinnetje waar de blauwe hoort, tegen het pinnetje van de kabel ernaast stond.
Kortsluiting dus..

Zoals voorgesteld heb zal ik opnieuw beginnen.

[ Voor 8% gewijzigd door govahnator op 30-10-2024 21:35 ]

[DukeBox]

Zorg voor een goede punchtool, dat zal je probleem waarschijnlijk oplossen (zoals anderen ook al meldden).l

[Dyckie]

DukeBox schreef op woensdag 30 oktober 2024 @ 21:27:
Zorg voor een goede punchtool, dat zal je probleem waarschijnlijk oplossen (zoals anderen ook al meldden).l

Bij deze connectoren heb je geen punch tool nodig want zijn toolless connectoren.

[DukeBox]

Dyckie schreef op woensdag 30 oktober 2024 @ 21:33:
Bij deze connectoren heb je geen punch tool nodig want zijn toolless connectoren.

Toch werkt dat veel beter dan die plastic stukjes die ze erin drukken (zoals ook blijkt met de blauwe ader).

[FireWood]

Wat voor kabel is dit eigenlijk? Stranded of solid kabel? En hoe zit dit aan de andere kant aangesloten. Rechtstreeks met een RJ45 of via een keystone o.i.d.?

[sypie]

@govahnator De A en de B-variant werken verder niet met nummers, alleen met kleuren die op het stickertje staan. Wanneer je de B-variant aanhoudt moet je dus kijken in het rijtje staan van de B. Die heeft een iets andere volgorde dan de A-variant. Zo lang je aan beide kanten de B-variant aanhoudt komt het goed.

Wat ik me ook bedenk: wanneer je dit wanddoosje voor elkaar hebt moet je ook even de connector aan de andere kant controleren. Iedere kabel heeft immers 2 einden. Ook die kant op op de B-manier zijn afgewerkt.

[Dyckie]

DukeBox schreef op woensdag 30 oktober 2024 @ 21:38:
[...]

Toch werkt dat veel beter dan die plastic stukjes die ze erin drukken (zoals ook blijkt met de blauwe ader).

Je moet bij deze gewoon de aders in plastic kapje plooien en dan draadjes afknippen en gewoon dicht duwen.

[DukeBox]

Dyckie schreef op woensdag 30 oktober 2024 @ 21:51:
[...]


Je moet bij deze gewoon de aders in plastic kapje plooien en dan draadjes afknippen en gewoon dicht duwen.

Dat weet ik maar dat werkt gewoon niet lekker. Been there, done that..

[Dyckie]

DukeBox schreef op woensdag 30 oktober 2024 @ 21:52:
[...]

Dat weet ik maar dat werkt gewoon niet lekker. Been there, done that..

Maar er zijn toolless connectoren die beter werken dan met punch tool. Alle merken komen tegenwoordig nog maar met toolless connectoren omdat dit sneller en beter werkt.

[DukeBox]

Dyckie schreef op woensdag 30 oktober 2024 @ 22:08:
Maar er zijn toolless connectoren die beter werken dan met punch tool. Alle merken komen tegenwoordig nog maar met toolless connectoren omdat dit sneller en beter werkt.

Ook die plastic dingen?

[govahnator]

Wat een slecht systeem zeg..

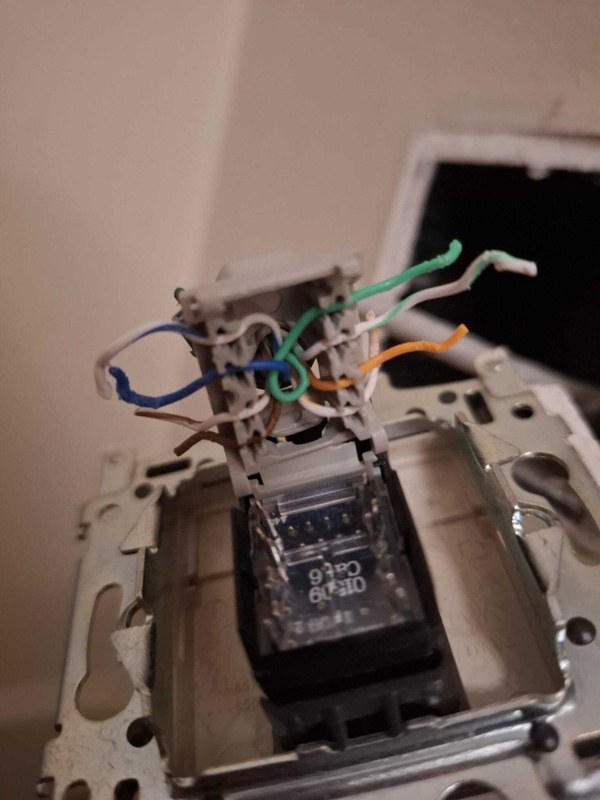

Ik heb het volgens mij vrij netjes gedaan, en zo te zien snijden die pinnetjes niet door de kabelbehuizing.
De kabels blijven nu ook niet eens zitten in de pinnetjes.

Ik dacht eerst dat ik de kabels te diep in de plastic gleuven stak, maar zelfs met ze er amper in te zetten lijkt dit helemaal niet te werken..

De andere kant van de kabels is trouwens een RJ45 connector, die (volgens mijn vriendin) de connectors opnieuw van zijn bevestigd door de ISP technieker toen die vasstelde dat deze 2 poorten niet werkte.
Dat zou dus ok moeten zijn.





Als laatste effort kan ik de draden in de pinnetjes zetten ipv de plastic en dan het geheel sluiten..

[Dyckie]

Kijk hier eens naar, dit ga je helpen.

YouTube: Hoe een UTP of data stopcontact aansluiten?

[govahnator]

Dyckie schreef op woensdag 30 oktober 2024 @ 23:10:
Kijk hier eens naar, dit ga je helpen.

YouTube: Hoe een UTP of data stopcontact aansluiten?

Dankje, maar helaas heb ik het ook op die manier gedaan.
Mogelijks heb ik gewoon een andere RJ45 scoket nodig en is deze niet goed..


Als ik nu nog een poging doe moet ik de kabel nog verder inkorten, ik heb nog wel wat cm maar..

[ Voor 10% gewijzigd door govahnator op 30-10-2024 23:15 ]

[ernie2]

Je focust nu op de contactdozen in de kamers, maar interpreteer ik jouw verhaal goed dat aan de andere kant van de kabels die door de muur naar deze contactdozen een rj45 stekker zit, en de kabel stopte met werken toen je die stekker uit en in de switch deed?
Zo ja, grote kans dat het probleem dan niet in deze contactdozen, maar in de stekkers aan de andere kant zit

[govahnator]

ernie2 schreef op woensdag 30 oktober 2024 @ 23:41:
Je focust nu op de contactdozen in de kamers, maar interpreteer ik jouw verhaal goed dat aan de andere kant van de kabels die door de muur naar deze contactdozen een rj45 stekker zit, en de kabel stopte met werken toen je die stekker uit en in de switch deed?
Zo ja, grote kans dat het probleem dan niet in deze contactdozen, maar in de stekkers aan de andere kant zit

Voor 1 van de 2 contactdozen is dat inderdaad het geval, die is gestopt met werken na het unpluggen (maar gaf vanaf dag 1 wel problemen).

De contactdoos die ik nu probeer te fixen is de andere, en die gaf nooit eerder contact.

[govahnator]

Update:

ik ben 1 stap verder.

De kabel geeft nu wel "verbinding", al komt er niets van internet door.
Op de switch brand voor deze kabel slechts 1 van de 2 ledjes

Update 2: Na nog wat prutsen kwam er toch internet door, tot 40mbs van de 300 verwachte mbs.

Nog wat futselen zeker.. Rommel !

[ Voor 27% gewijzigd door govahnator op 30-10-2024 23:58 ]

[Xander]

govahnator schreef op woensdag 30 oktober 2024 @ 20:24:

[Afbeelding]

Dat mesje waar de blauwe ader in valt is helemaal verbogen. Zo te zien heb je het ondertussen terug gebogen maar ik vraag me af of je dat ooit nog goed krijgt.

Keystone weggooien en een nieuwe halen die je de eerste keer fatsoenlijk aansluit.

[govahnator]

Xander schreef op donderdag 31 oktober 2024 @ 00:01:
[...]


Dat mesje waar de blauwe ader in valt is helemaal verbogen. Zo te zien heb je het ondertussen terug gebogen maar ik vraag me af of je dat ooit nog goed krijgt.

Keystone weggooien en een nieuwe halen die je de eerste keer fatsoenlijk aansluit.

Die heb ik terug kunnen buigen en is weer zoals de rest.

Wat als ik het nou eens elke kabel gewoon soldeer aan zen pinnetje?

[bjusterbaarlik]

Het spul werkt op zich prima. Maar is al mishandeld door iemand anders door de draadjes niet af te knippen. Daardoor is het allemaal waarschijnlijk krom gebogen.

[crazyme2]

Hoe ziet de andere kant van de kabel er uit ?

Heb je een kabel tester ?

[Ben(V)]

Koop een nieuwe, je gaat toch niet iets gebruiken waarvan je de mesjes moet rechtbuigen, vaste bekabeling moet 100% betrouwbaar zijn naar mijn mening.

En als je dan opnieuw begint niet weer de twist uit de aderparen halen dat is heel slecht voor je verbinding, je moet de twist zo dicht mogelijk tot op de mesje in stand houden.

[govahnator]

De aanhouder wint.

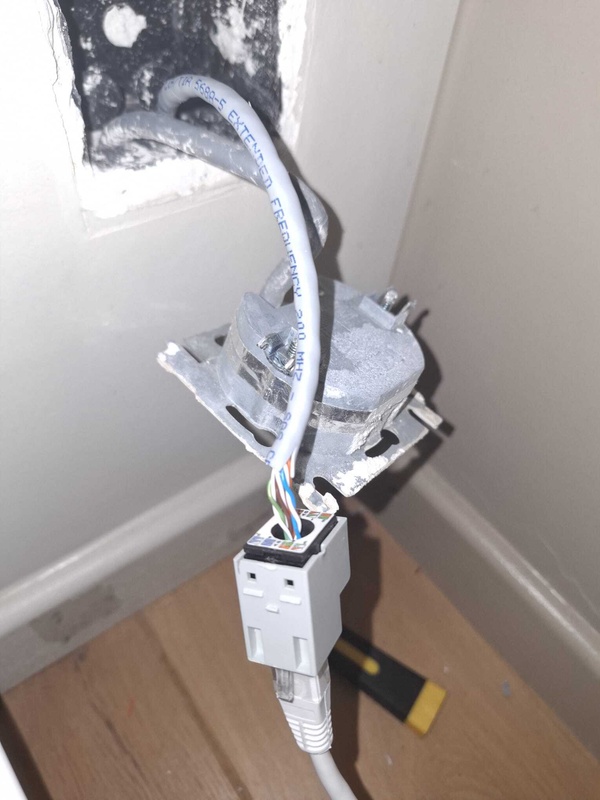

Vandaag met een andere Rj45 connector de kabels verbonden; full speed!





Bedankt allemaal voor de hulp, de 2de socket raak ik nu vast alleen uit 👍

[AtomicShockwave]

Ja, als je al kijkt hoe die eerste connector was vastgemaakt, is dat mooie foreshadowing voor de rest.

Alles afknippen, nieuwe connectoren er op.

You're never sorry if it's done right.

[ Voor 12% gewijzigd door AtomicShockwave op 01-11-2024 20:16 ]

[govahnator]

AtomicShockwave schreef op vrijdag 1 november 2024 @ 20:16:
Ja, als je al kijkt hoe die eerste connector was vastgemaakt, is dat mooie foreshadowing voor de rest.

Alles afknippen, nieuwe connectoren er op.

You're never sorry if it's done right.

Weer een vervelende situatie, deethernet kabel in de andere muur heeft géén wit/oranje kabel. In de plaats is het een wit/groen of wit/blauwe kabel

[AtomicShockwave]

govahnator schreef op vrijdag 1 november 2024 @ 20:39:
[...]


Weer een vervelende situatie, deethernet kabel in de andere muur heeft géén wit/oranje kabel. In de plaats is het een wit/groen of wit/blauwe kabel

Is geen ramp, als je aan allebei de uiteinden gewoon de B-standaard aanhoudt. Al zijn ze pimpelpaars

[govahnator]

AtomicShockwave schreef op vrijdag 1 november 2024 @ 20:41:
[...]

Is geen ramp, als je aan allebei de uiteinden gewoon de B-standaard aanhoudt. Al zijn ze pimpelpaars

Het probleem is nu dat het niet duidelijk is of ik de "wite oranje" vast heb of de wit/blauw, of de wit/groene.. mijn eerste pogingen brengen voorlopig niets.

[AtomicShockwave]

Stukje terugstrippen, witblauw hoort getwist bij blauw etc..

[govahnator]

AtomicShockwave schreef op vrijdag 1 november 2024 @ 20:48:
Stukje terugstrippen, witblauw hoort getwist bij blauw etc..

Wat ik bedoel is dat ik 3 kabels hebben die van kleur heel erg op elkaar lijken(omdat de normaal wit/oranje kabel een andere kleur heeft) waardoor ik niet weet welke welk is (en dus ook niet of ik de vervanger van de wit/oranje vast heb of de wit/groene/blauwe

[Xander]

govahnator schreef op vrijdag 1 november 2024 @ 20:55:
[...]


Wat ik bedoel is dat ik 3 kabels hebben die van kleur heel erg op elkaar lijken(omdat de normaal wit/oranje kabel een andere kleur heeft) waardoor ik niet weet welke welk is (en dus ook niet of ik de vervanger van de wit/oranje vast heb of de wit/groene/blauwe

Wat @AtomicShockwave bedoelt is dat wit/oranje de ader is die met oranje is getwist, wit/groen de ader die met groen is getwist, wit/blauw de ader die met blauw is getwist etc.

[govahnator]

Xander schreef op zaterdag 2 november 2024 @ 01:32:
[...]

Wat @AtomicShockwave bedoelt is dat wit/oranje de ader is die met oranje is getwist, wit/groen de ader die met groen is getwist, wit/blauw de ader die met blauw is getwist etc.

Oow zo, het ding is dat de aders er gewoon recht inzitten.

Trial en error dan maar

[Xander]

govahnator schreef op zaterdag 2 november 2024 @ 10:32:
[...]


Oow zo, het ding is dat de aders er gewoon recht inzitten.

Trial en error dan maar

Dan heb je een ander probleem, de kabel hoort getwist te zijn en ook zo ver mogelijk tot bij de aansluiting getwist te blijven.


Maar vandaar waarschijnlijk ook de suggestie om de kabel verder aan te strippen. Mochten er echt geen getwiste aders in je kabel zitten dan zou ik beginnen met het trekken van een nieuwe fatsoenlijke kabel.

[rubberbutt]

Het valt mij op dat bijna niemand het heeft over een UTP lan tester. Die dingen zijn niet meer zo duur. Doe jezelf een plezier-en schaf zo'n tester aan. Kan je een hoop ergenis besparen

[govahnator]

Vandaag heb ik mijn UTP-tester ontvangen en de netwerkaansluiting in mijn bureau getest. Kabel 6 (groen) geeft geen signaal. Het probleem lijkt in de kabel zelf te zitten, want als ik een andere ader (bv groen en wit) op dezelfde plaats in de connector aansluit, krijg ik wél signaal.

Ik heb de kabels al drie keer wat verder gestript en opnieuw getest, maar het probleem met de groene kabel blijft helaas bestaan.

Wat advies zou welkom zijn. Hieronder enkele feiten:

- Deze UTP-kabel leverde eerder wél internet, totdat ik de modem verving.
- Toen hij nog werkte, leverde hij full-speed internet, maar zonder dat er LED's op de switch oplichtten.
- Toen ik hem voor de eerste keer wou aansluiten, gaf die geen internet, pas na 20x opnieuw inpluggen.
- De kabel is lang genoeg aan de modemzijde, dus er is niet aan getrokken.
- De RJ 45 connector aan de kant van de modem geeft met de tester enkel 1 en 2 weer, maar dat lijkt dus te wijzen op geen verbinding ,aangezien dat die dat met andere niet verbonden kabels ook doet.

Ik kan me moeilijk voorstellen dat de kabel echt defect is. Zou de volgende stap zijn om de RJ45-connector aan de modemzijde af te knippen en een nieuwe connector te plaatsen? Ik heb de juiste tang, maar moet de connectoren nog bestellen.

---

Op deze manier leest het wat vlotter en is de boodschap duidelijker.

[ Voor 26% gewijzigd door govahnator op 04-11-2024 14:49 ]

[franssie]

@govahnator wat bedoel je precies met:

Het probleem lijkt in de kabel zelf te zitten, want als ik een andere kabel op dezelfde plaats in de connector aansluit, krijg ik wél signaal.

Bedoel je hier de kabel in de muur of de kabel van de keystone naar je computer?

[govahnator]

franssie schreef op maandag 4 november 2024 @ 14:41:
@govahnator wat bedoel je precies met:

[...]

Bedoel je hier de kabel in de muur of de kabel van de keystone naar je computer?

Als ik bv de groen en witte ader op de plaats van de groene ader zet in de keystone, dan geeft die op "6" wel signaal via de kabeltester, waardoor we kunnen uitsluiten dat de keystone defect is.

[lier]

Welke kabel heb je exact? Is dit solid of stranded?
Indien solid, beide kanten afmonteren met een wcd of keystone (let wel op de de kabel dik genoeg is.
Indien stranded, vervangen door solid.

[govahnator]

lier schreef op maandag 4 november 2024 @ 14:48:
Welke kabel heb je exact? Is dit solid of stranded?
Indien solid, beide kanten afmonteren met een wcd of keystone (let wel op de de kabel dik genoeg is.
Indien stranded, vervangen door solid.

Het is solid cable

[franssie]

govahnator schreef op maandag 4 november 2024 @ 14:46:
[...]


Als ik bv de groen en witte ader op de plaats van de groene ader zet in de keystone, dan geeft die op "6" wel signaal via de kabeltester, waardoor we kunnen uitsluiten dat de keystone defect is.

Ah dus de groene ader geeft geen signaal door. Dan zou je inderdaad nog kunnen proberen een keystone aan de andere kant te zetten, en anders wordt het waarschijnlijk toch trekken of genoeg nemen met 100 mbit over vier aders \.

[govahnator]

franssie schreef op maandag 4 november 2024 @ 14:59:
[...]

Ah dus de groene ader geeft geen signaal door. Dan zou je inderdaad nog kunnen proberen een keystone aan de andere kant te zetten, en anders wordt het waarschijnlijk toch trekken of genoeg nemen met 100 mbit over vier aders \.

Ik rij nu naar de winkel , als het dat niet is snap ik er niets van.
De kabel gaf ervoor gewoon 150mbs

[bjusterbaarlik]

Hoe test je? Want op de foto's sluit je de tester verkeerd aan. Het is de bedoeling dat de ene helft aan de ene kant zit en de kleine helft aan de andere kant. Vervolgens kijk je naar de ledjes op het kleine deel van de meter.

[govahnator]

bjusterbaarlik schreef op maandag 4 november 2024 @ 15:36:
Hoe test je? Want op de foto's sluit je de tester verkeerd aan. Het is de bedoeling dat de ene helft aan de ene kant zit en de kleine helft aan de andere kant. Vervolgens kijk je naar de ledjes op het kleine deel van de meter.

Dankje.. ik was idd verkeerd aan het testen.
Nu op de goede manier.. En meteen vastgesteld dat het label op de kabel verkeerd is.

Nu weet ik dus welke echt de andere kant is..
De kabeltester geeft aan beide kanten signaal op alle nummers behalve op de 6 (groen).

Ik heb RJ45 connectors gekocht intussen, vervangen aan de kant van de modem is de volgende stap denk ik

[lier]

govahnator schreef op maandag 4 november 2024 @ 17:27:
k heb RJ45 connectors gekocht intussen, vervangen aan de kant van de modem is de volgende stap denk ik

lier schreef op maandag 4 november 2024 @ 14:48:
Welke kabel heb je exact? Is dit solid of stranded?
Indien solid, beide kanten afmonteren met een wcd of keystone (let wel op de de kabel dik genoeg is.
Indien stranded, vervangen door solid.

Hint: tweede regel goed lezen...en helemaal.
En als je de eerste vraag ook beantwoordt dan krijg je een sticker.

[bjusterbaarlik]

lier schreef op maandag 4 november 2024 @ 17:32:
[...]


[...]

Hint: tweede regel goed lezen...en helemaal.
En als je de eerste vraag ook beantwoordt dan krijg je een sticker.

Er zijn ook RJ45 connectors voor solid kabels. In een meterkast waar kabels weinig zullen bewegen is dat een prima oplossing.

[govahnator]

govahnator schreef op maandag 4 november 2024 @ 14:52:
[...]


Het is solid cable

@lier

Maar.maar.. dat deed ik
En jouw 2de advies ben ik aan het volgen!

[franssie]

@lier die had ie direct daaronder al beantwoord. Solid.

Al heb ik zelf overigens ook een solid kabel met twee UTP connectors er direct op. Ene kant zit in een switch, andere kant in een Unifi AP, werkt prima zolang je niet elke dag er aan zit. Keystone is wel netter bij de switch, maar iets meer werk
Bij een AP is de ruimte er meestal niet om een keystone te gebruiken

[lier]

Helaas...geen sticker verdiend
De exacte kabel (en dikte ervan) zijn nog onbekend. Maar inderdaad, dat het solid was had je al aangegeven (en had ik gelezen).

Hopelijk is het geen kabelbreuk.

[bjusterbaarlik]

Kabelbreuk krijg je niet zo maar. Dan moet je iets geks doen, zoals ergens een gat in de muur boren, precies door de UTP kabel heen.

[Ben(V)]

Kabelbreuk van een ader van twisted aderpaar is ontzettend onwaarschijnlijk.

Rj45 aan een kabel met stugge aders geeft prutswerk en geeft precies dit soort problemen.

[govahnator]

Update:

Connector gekrimpt aan de modem zijde:
Nog niet zo slecht voor een eerste krimp denk ik 😎



En... werkt nu prima!





Op weg naar deze oplossing ongeloofelijk veel gevloekt (en newbievragen gesteld) maar nog veel meer geleerd!

Dankjewel voor alle reacties, die waren bijzonder nuttig!

Fijne avond aan ieder 👍

[ Voor 13% gewijzigd door govahnator op 04-11-2024 20:08 ]

[franssie]

@govahnator er bestaan betere connectors, meestal zit er ook een schoentje bij maar soit, als het werkt, dan werkt het gewoon.
Je hebt nu de kennis en gereedschap om als het eens uitvalt, zelf te onderzoeken waar het fout gaat.

Succes!

[ Voor 3% gewijzigd door franssie op 04-11-2024 20:14 ]

[bjusterbaarlik]

govahnator schreef op maandag 4 november 2024 @ 20:08:
Update:

Connector gekrimpt aan de modem zijde:
Nog niet zo slecht voor een eerste krimp denk ik 😎

[Afbeelding]

En... werkt nu prima!


[Afbeelding]


Op weg naar deze oplossing ongeloofelijk veel gevloekt (en newbievragen gesteld) maar nog veel meer geleerd!

Dankjewel voor alle reacties, die waren bijzonder nuttig!

Fijne avond aan ieder 👍

Op de foto lijken ze niet allemaal diep genoeg te zitten, daar krijg je misschien nog wel eens problemen mee. Maar dan weet je nu waar je het moet zoeken.

[Ben(V)]

Afknippen en afmonteren op een wcd met lsa is mijn advies.
RJ45's aanknijpen op stugge aders blijft prutswerk.

In zo'n connector zit een pinnetje die tussen de aders van een soepel kabel gedrukt wordt, met stugge aders kan dat nooit en maakt hij hooguit oppervlakkig contact waar corrosie tussen kan komen.

[franssie]

Ben(V) schreef op maandag 4 november 2024 @ 20:21:
Afknippen en afmonteren op een wcd met lsa is mijn advies.
RJ45's aanknijpen op stugge aders blijft prutswerk.

In zo'n connector zit een pinnetje die tussen de aders van een soepel kabel gedrukt wordt, met stugge aders kan dat nooit en maakt hij hooguit oppervlakkig contact waar corrosie tussen kan komen.

Ja dat was zo in 1980. Je hebt nu zat pass through connectors die beide aankunnen.

edit: en ja wat heb ik toen lopen kloten met eerst afknippen van stranded en dan pas persen, nu gewoon lekker erdoorheen, persen en dan pas knippen/snijden als de tang dat al niet doet.
Solid trekt heerlijk, perst prima.

[ Voor 27% gewijzigd door franssie op 04-11-2024 20:50 ]

[bjusterbaarlik]

franssie schreef op maandag 4 november 2024 @ 20:31:
[...]

Ja dat was zo in 1980. Je hebt nu zat pass through connectors die beide aankunnen.

Zo'n pass through connector werkt alleen niet gemakkelijker of gaat sneller en zou ik ook niet beter willen noemen. Uiteindelijk is het meer gewoon iets wat als je een paar keer hebt gedaan heel snel kan. Alleen de eerste paar keer is even zoeken hoe het echt moet.

[franssie]

bjusterbaarlik schreef op maandag 4 november 2024 @ 20:50:
[...]

Zo'n pass through connector werkt alleen niet gemakkelijker of gaat sneller en zou ik ook niet beter willen noemen. Uiteindelijk is het meer gewoon iets wat als je een paar keer hebt gedaan heel snel kan. Alleen de eerste paar keer is even zoeken hoe het echt moet.

Als je dagelijks knijpt zou dat best wel eens zo kunnen zijn. Ik doe het eigenlijk alleen bij een nieuwe lokatie/woning en dan is het voor mij wel fijn dat ik door de doorvoer kan zien dat ik de aders van de kabel in de juiste volgorde heb zitten, daar maakte ik vroeger de meeste fouten, het induwen op volgorde is wat lastig voor mij.

[Ben(V)]

franssie schreef op maandag 4 november 2024 @ 20:31:
[...]

Ja dat was zo in 1980. Je hebt nu zat pass through connectors die beide aankunnen.

edit: en ja wat heb ik toen lopen kloten met eerst afknippen van stranded en dan pas persen, nu gewoon lekker erdoorheen, persen en dan pas knippen/snijden als de tang dat al niet doet.
Solid trekt heerlijk, perst prima.

Ook die connectors blijven prutswerk en leveren geen degelijk netwerk op maar blijven corrosie problemen krijgen op den duur.
Ze doen nog steeds niets anders dan oppervlakte contact maken en niet zoals bij een LSA het insnijden van de stugge ader waardoor een echte las ontstaat waar geen corrosie tussen kan komen.

Voor patchkabels maakt dat niet uit maar vaste bekabeling wil je rotsvast op kunnen vertrouwen.

[govahnator]

Ben(V) schreef op maandag 4 november 2024 @ 21:20:
[...]


Ook die connectors blijven prutswerk en leveren geen degelijk netwerk op maar blijven corrosie problemen krijgen op den duur.
Ze doen nog steeds niets anders dan oppervlakte contact maken en niet zoals bij een LSA het insnijden van de stugge ader waardoor een echte las ontstaat waar geen corrosie tussen kan komen.

Voor patchkabels maakt dat niet uit maar vaste bekabeling wil je rotsvast op kunnen vertrouwen.

Heb je het dan over zoiets?:

[Ben(V)]

Deze hebben een lsa aan boord.
Toch zou ik persoonlijk voor vaste bekaabeling een wcd nemen.

[govahnator]

Een wcd waar dat niet voorzien is in de muur lijkt me niet echt praktisch, of bedoel je dan eentje dat je op de muur bevestigd?

[ Voor 81% gewijzigd door govahnator op 04-11-2024 23:46 ]

[Ben(V)]

Natuurlijk, er zijn ook opbouw wcd's en dat is ook nog netter dan een kabel die zomaar uit de muur komt.

[fastedje]

govahnator schreef op woensdag 30 oktober 2024 @ 00:05:
Hoi Tweakers,

Wellicht is het de investering van ca €9 euro waard: een UTP tester zoals deze.

Als ik de draden zie aan de achterkant dan vraag ik me ook af of die twisted pairs te ver uit elkaar zitten, waardoor je nooit een fatsoenlijke 1Gb snelheid zal behalen. Bij een RJ UTP stekker zitten de twisted pairs aders nog dicht tegen elkaar aan, waardoor er minder inductie en interferentie optreedt.

[vanaalten]

fastedje schreef op dinsdag 5 november 2024 @ 13:15:
[...]

Wellicht is het de investering van ca €9 euro waard: een UTP tester zoals deze.

govahnator in "UTP contactdoos, werkt niet"
...TS heeft al zo'n ding aangeschaft.

Overigens moet je van zo'n ding ook geen complete diepgaande analyse verwachten. Als je teveel de twist er uit haalt, ziet die tester het niet. Als je de kabels in compleet willekeurige volgorde (maar beide kanten gelijk) monteert, ziet die tester het niet. Als je niet 100% koperen kabel hebt, maar zo'n goedkope CCA, dan ziet die tester het niet. Het doet enkel een verbinding checken, meer niet.

Als ik de draden zie aan de achterkant dan vraag ik me ook af of die twisted pairs te ver uit elkaar zitten, waardoor je nooit een fatsoenlijke 1Gb snelheid zal behalen. Bij een RJ UTP stekker zitten de twisted pairs aders nog dicht tegen elkaar aan, waardoor er minder inductie en interferentie optreedt.

Ik heb zo m'n twijfels of het in een thuisomgeving - die redelijk storingsarm is - veel uitmaakt als je een paar centimeter teveel onttwist.
