Kortsluiting na aanzetten Samsung wasmachine

[RenéSmids]

Goedemiddag

Wij hebben een Samsung ecobubble was machine die ermee gestopt is.
Bij aanzetten van de machine klapt de zekering er uit en is de gehele bijbehorende groep spanningsloos.
Met veel moeite de deur weten te openen ( slot stuk) en verder met zoektocht waarom zekering eruit springt.
Inmiddels zover dat we een stekker losgemaakt hebben met twee draden naar een spoel en die zit vast op de printplaat. De zekering blijft dan in/aan.
Het is een spoel die ( denk ik) middels inductie de printplaat van stroom voorziet.
Kan deze getest worden?
Dc27-00012A
3.0A 50/60Hz 4,5mH
RK-1732W
Heb multimeter, dus kan eea uitmeten.

Hoor graag jullie expertise

René

[ Voor 5% gewijzigd door RenéSmids op 29-10-2024 16:53 ]

[Leipi35]

Als ik het goed begrijp gaat de aardlek eruit?
Of gaat de 16A groep eruit?

Als het een aardlek sluiting is dan zou ik eerst verwarmingselement los koppelen.

[SMSfreakie]

het lijkt mij eerder een Power Factor Correction transformator.. gezien er slechts 2 aders aan zitten, en verder niks...

Doet de machine zonder deze spoel aangesloten wel iets?

[xah5kiDe]

Je schrijft kortsluiting. Dat betekent een weerstand tussen live en neutraal van minder dan 10 Ohm. Dat kun je prima met je multimeter nameten. Maar zoals @Leipi35 ook aangeeft, is het geen aardlek? Dat komt veel vaker voor dan een kortsluiting.

[Groningerkoek]

xah5kiDe schreef op dinsdag 29 oktober 2024 @ 21:33:
Je schrijft kortsluiting. Dat betekent een weerstand tussen live en neutraal van minder dan 10 Ohm. Dat kun je prima met je multimeter nameten. Maar zoals @Leipi35 ook aangeeft, is het geen aardlek? Dat komt veel vaker voor dan een kortsluiting.

Kortsluiting kent helemaal geen definitie van 2 specifieke geleiders en een grens van 10 Ohm. Kortsluiting is een laagohmige verbinding die er normaal niet is, dat kan tussen 2 fasen zijn, tussen de nul en de aarding of wat dan ook.

[Leipi35]

Groningerkoek schreef op vrijdag 1 november 2024 @ 21:37:
[...]

Kortsluiting kent helemaal geen definitie van 2 specifieke geleiders en een grens van 10 Ohm. Kortsluiting is een laagohmige verbinding die er normaal niet is, dat kan tussen 2 fasen zijn, tussen de nul en de aarding of wat dan ook.

Ja en nee.

We kennen 2 soorten sluitingen:
Kortsluiting waarbij de 16A groep er uit gaat.
Dit kan dus alleen tussen fase en 0 zijn.

De 2e soort is een aardsluiting waarbij de aardlekschakelaar uit slaat.
Dit gebeurt alleen als er stroom weg vloeit van fase naar aarde en dit gebeurt bij 30mA

[Groningerkoek]

Leipi35 schreef op zaterdag 2 november 2024 @ 00:16:
[...]

De 2e soort is een aardsluiting waarbij de aardlekschakelaar uit slaat.
Dit gebeurt alleen als er stroom weg vloeit van fase naar aarde en dit gebeurt bij 30mA

Nope.

Stroom kan ook via de nul of via een schakeldraad of een tussenliggend elektronisch component wegvloeien naar de aarde, ook dan gaat de aardlek eruit.

[Limbra]

Die spoel is de transformatorspoel, (harmonic-coil) , deze heeft 2 aansluitingen,
kun je gewoon doormeten met een multiemeter (op de aansluitingen),
Als je alles weer gewoon aansluit zoals het hoort te zitten en je trekt de stekker op de
wasmachine motor er uit en daarna doe je de 230v stekker weer in het stopcontact,
springt de zekering er dan ook uit?
heb het meerdere keren meegemaakt bij Samsung dat er sluiting in de wasmachine motor zat,
zorg er wel eerst voor dat het slot van de deur weer werkt, anders heeft bovenstaande test geen zin.
succes.

[Septillion]

Maak eens een foto? Mijn vermoeden is dat je naar het ontstoringsfilter aan het kijken bent. Maar goed, als daar vervolgens alles mee gevoed wordt dan zou ik niet zo zeer het filter verdenken.

En even uitgaande van een apparaat dat gewoon op 1-fase is aangesloten:
Aardlek uit (eventueel groep ook): aardfout, dus lek tussen L of N naar aarde (behuizing, waterleiding, persoon etc)
Groep er direct uit (aardlek aan): kortsluiting tussen L en N (zou ook L naar aarde kunnen zijn maar dan blijft de aardlek er echt zelden in)
Groep er na een tijd gebruik pas uit: overbelasting of intermittend sluiting.

[Mbrentjens]

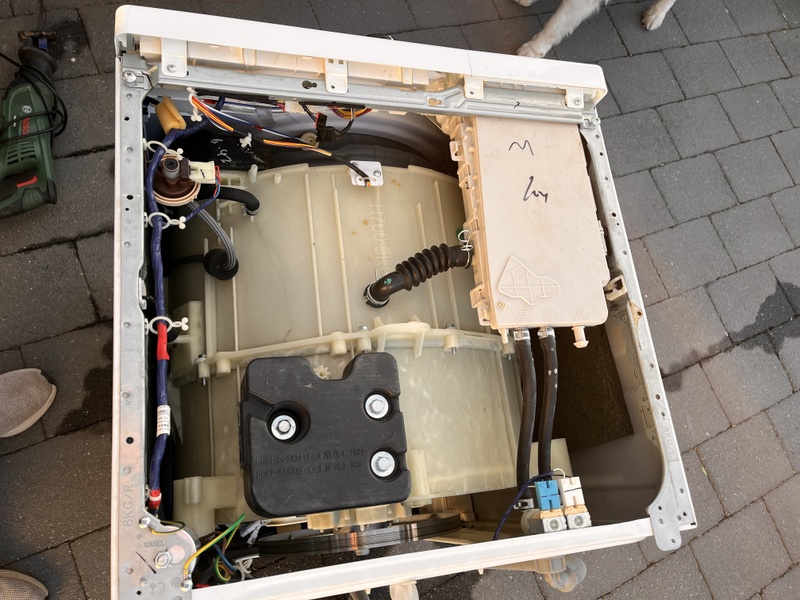

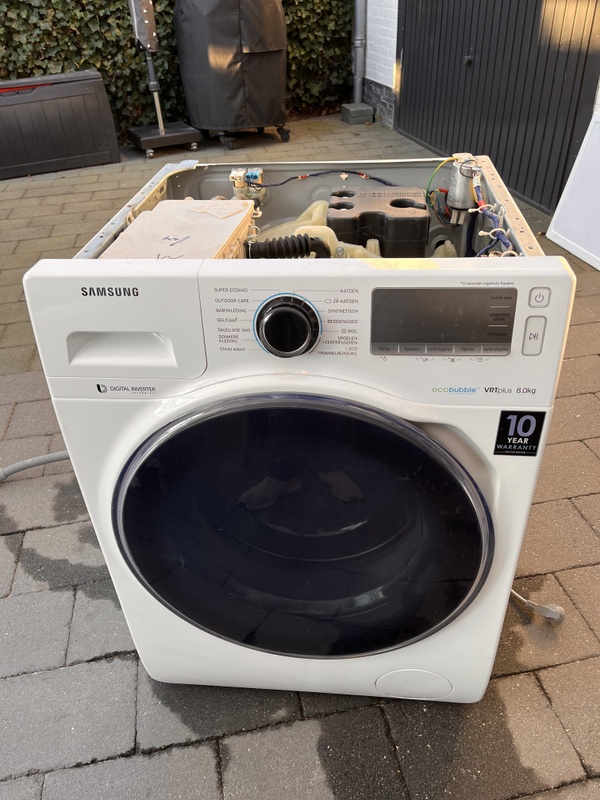

Ik heb een gelijkwaardig probleem en op de foto zie je dat het kleine zwarte stekkertje los zit dan is er geen kortsluiting! Iemand een idee? Kan de printplaat eruit halen en nakijken of misschien een vervangende kopen! Hopelijk iemand goede tips?

[Septillion]

@Mbrentjens Kan je nog zien waar die kabel heen gaat?

[Mbrentjens]

Net de kabel gevolgd en dan komt hij uit op deze printplaat. Met de bovenste stekker los dan blijft de stroom aan. Zodra ik hem erin steek valt de stroom direct uit 😇

[Septillion]

@Mbrentjens Okay, mar dat lijkt me de hooftprint dus alles komt daar op uit. Waar gaat de andere kant heen?

[Damic]

@Mbrentjens Als ik de dikke paarse bundel volg dan vrees ik dat die stekker van je pomp en/of motor is.
edit: de water kleppen zitten daar ook op wit/zwart en grijs/zwart? Het zou ook 1 van die kunne zijn

[ Voor 46% gewijzigd door Damic op 24-12-2025 16:36 ]

[Mbrentjens]

Ik had eerst alle stekkers eruit gehaald en een voor een weer ingestoken. Bij de zwarte ging het fout. Op de print, zodra ik de witte stekker op de print insteek is het poef 💥 de print is verder niet verbrand of zo. Ik zal eens gaan volgen waar welke draad heen gaat. Of denken jullie dat het probleem in de print zit?
