Zonnepanelen: Indeling en samenstelling

[darkfujita]

Na weken overleg met de aannemer, hebben we de aanbouw ingepland. Er komt een stuk van ongeveer 7,80 bij 2,80 aan onze keuken/woonkamer bij inclusief een plat dak. Dit platte dak wil ik vol gooien ... maar hoe?!

Let op: Dit topic gaat alleen over advies betreft het platte dak van onze aanbouw. Mijn bestaande dak gaat ook nog wijzigen; we krijgen een dakkapel. Hier kan ik later ook nog 3 panelen kwijt. Ook komt er volgend najaar/winter een nieuwe garage (met plat dak). Daar zal ik er ook nog 6 a 8 kwijt kunnen. Dit even ter info!

Foto's

Luchtfoto van huis met geplande aanbouw locatie. Ligging zuid-zuid-zuid oost

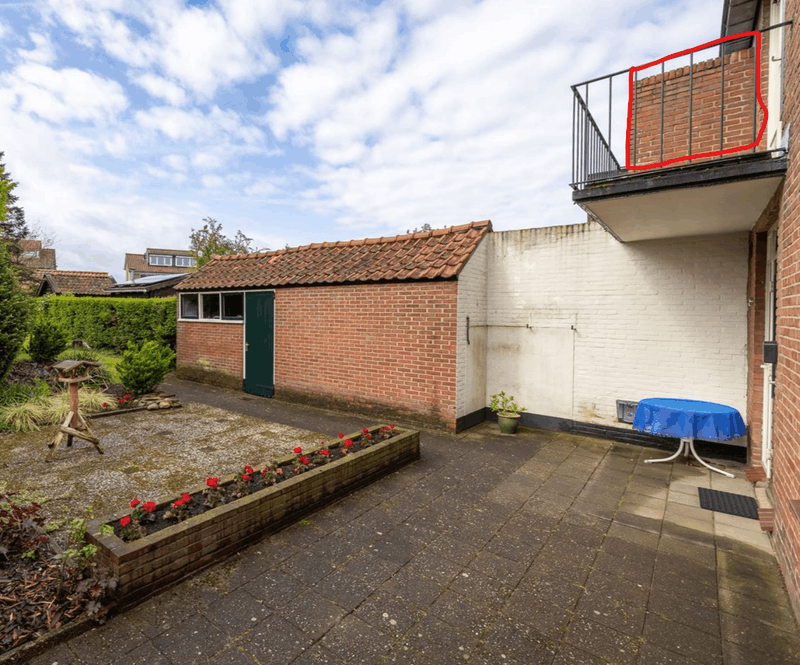

foto van tuin/achtergevel. Hier komt de geplande aanbouw. Balkon gaat uiteraard weg. Muurtje naar buren blijft. Naw blokkeert deze de avond zon op enkele panelen die erachter liggen.

Beschikbare (dak)ruimte

7,8m bij 2,8m wordt de aanbouw. Dit is ongeveer 21,8m2

Schaduw

Bomen zijn weggehaald, geen schaduw (muv het muurtje van 2e foto).

Jaarverbruik

Nog onbekend, we worden een gasloos huis met WP en VVM. Gok op 6000 a 7000 kwh. Nu nog geen electrische auto, maar is wel op geanticipeerd met aanleg meterkast en electra infra. Werk voornamelijk vanuit huis, zullen zoveel mogelijk stroom zelf willen verbruiken en hier handig alles rondom inplannen (wasmachine, droger, instellen van 'aanslaan WP voor CV' / opwarmen water van boilervat (of legionella runs), oven/vaatwasser ...(you name it). Huishouden bestaat uit 2 personen, wellicht 3.

Huidige elektriciteitsaansluiting

Vernieuwde meterkast, voorbereid op 3 fase met voldoende groepen.

Budget en doel

Geen budget (wel zelfbouw en aansluiting op meterkast door onze electricien), maar maximalisatie van oppervlakte om panelen te plaatsen.

Bijhouden van data

Ja wil dit wel tracken, maar moet mij hier nog in verdiepen. Voor nu niet zo belangrijk (of wel?)

Reeds verkregen offertes

n.v.t.

Regio

Achterhoek, Gelderland.

Mijn eigen huiswerk

Panelen voorkeur Zat te denken aan panelen van 450 / 455 Wp van bijv JAsolar of JINKO.
Omvormer Wil gaan werken met micro omvormers (enphase), redelijk wat over gelezen (voors en tegens) hier op tweakers. Ook handig, want dan kan ik langzaam 'opschalen'.
Optimisers Dit gedeelte begrijp ik niet helemaal, weet ook niet of ik die nodig heb? Wellicht door stukje muur (schaduw) wel handig (ja / nee?)
Montage systeem Vriend van me adviseerde Van der Valk montage systeem. Hier wel te spreken over!
Indeling Ja, hier heb ik misschien wel de grootste vraagtekens bij. Heb namelijk drie opties en ben benieuwd welke jullie zouden kiezen:

Optie A

Deze optie heeft mijn voorkeur, want waarschijnlijk is het rendement zo het grootst. Echter zit ik hier met de schaduw van het muurtje, en dat de ruimte tussen de twee rijen n.a.w. te klein is (30cm). Ik zou de eerste rij hoger kunnen plaatsen, zodat schaduw van de tweede rij minder is?

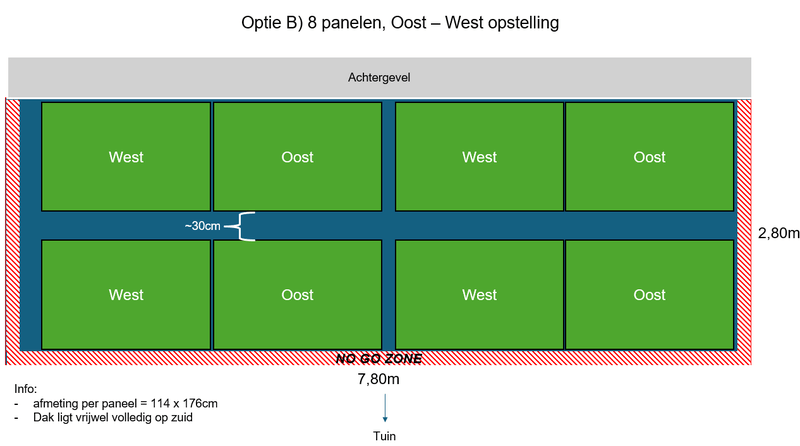

Optie B

Oost/west. Nadeel is dat montage systeem stuk duurder zal worden en dat ik zit met de schaduw van het muurtje. Hierdoor heb ik eigenlijk niks aan de West panelen helemaal op links (zie plaatje).

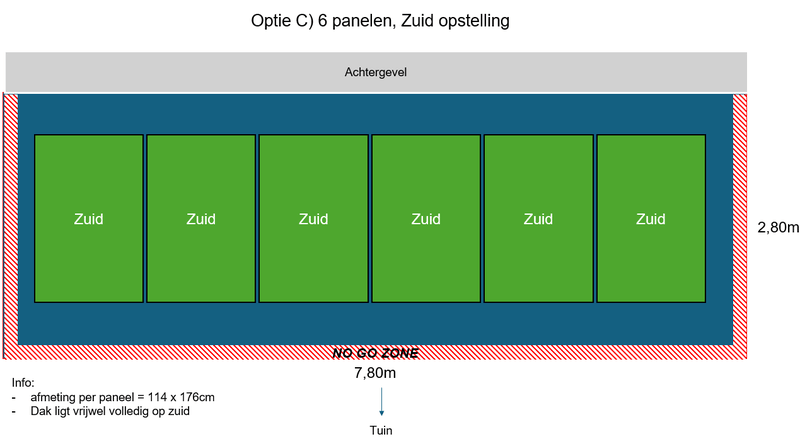

Optie C

Minst aantal panelen, maar minder gedoe met overlappende schaduw van voorste rij. Wel alsnog waarschijnlijk last van schaduw bij avond zon op linkse panelen.

Ben benieuwd wat jullie zouden adviseren. Ben ook benieuwd of jullie nog extra informatie zouden missen. Zo ja, dan hoor ik dit graag (en pas ik mijn topic aan).

Ontzettend bedankt voor het meedenken

[AUijtdehaag]

Je kan ook eens kijken naar dual betonvoeten. Dan heb je ook geen overlappende schaduw

Edit: leg de achterkant onderling aan elkaar als het kan
https://www.sun-solar.nl/...-achterzijde-dicht-maken/
Denk aan een schuurtje wat je zonder schoring het dak er op legt, dat waait vroeg of laat ook om.
Door de achterkant aan elkaar te leggen onderling ontstaat een zekerder geheel, dan enkel die losse platen op de voeten.
Ik heb ze eens zien vliegen (het eindresultaat ervan) met een februari storm.

[ Voor 14% gewijzigd door AUijtdehaag op 28-10-2024 13:42 ]

[darkfujita]

Oh nice, hier had ik geeneens aan gedacht om ze inderdaad volledig achter elkaar te leggen. Ik zie dat de helling hier 10 graden is, maar heb je deze bijv ook in 20 of 30 graden? Denk dat dit namelijk wel veel zal schelen in opbrengst als ik kijk naar dit plaatje:

[AUijtdehaag]

Voor een platdak is dat doorgaans niet gewoon om op deze helling te leggen.
Denk aan wind en ook aan omgevingsvergunning

Je hebt met regels te maken met de afstand tot de rand en de hoogte van de constructie
https://www.rijksoverheid...n-op-mijn-dak-te-plaatsen
Zie de folder

Komt de zonnecollector of het zonnepaneel op een plat dak,
dan geldt dat de collector of het paneel ten minste net zo ver
verwijderd moet blijven van de dakrand als de collector of het
paneel hoog is. Is het hoogste punt van de collector bijvoor
beeld 50 centimeter, dan moet de afstand tot de dakrand(en)
ook minimaal 50 centimeter zijn.

Maar als je je niet kan inhouden:
Zelf (beton)schans maken voor zonnepanelen

[ Voor 39% gewijzigd door AUijtdehaag op 28-10-2024 13:38 ]

[Pazo]

Hier ook dual beton voeten geplaatst op ons platte dak, is een mooie oplossing bij weinig ruimte zodat je geen overlappend schaduwval krijgt van de panelen. En de betonvoeten zijn gelijk je ballast.



Ik heb ze hier vandaan gehaald:
https://www.degrootbeton....nnepaneel-steun-plat-dak/

[darkfujita]

AUijtdehaag schreef op maandag 28 oktober 2024 @ 13:33:
Voor een platdak is dat doorgaans niet gewoon om op deze helling te leggen.
Denk aan wind en ook aan omgevingsvergunning

Je hebt met regels te maken met de afstand tot de rand en de hoogte van de constructie
https://www.rijksoverheid...n-op-mijn-dak-te-plaatsen
Zie de folder


[...]


Maar als je je niet kan inhouden:
Zelf (beton)schans maken voor zonnepanelen

Ja, heb deze regels gelezen, en veelal bij wandelingen in de buurt (of niet bij ons in de buurt) eens gekeken in hoeverre iedereen zich netjes aan deze regels houdt.... maar dat gaat dan indd niet lukken

[darkfujita]

Pazo schreef op maandag 28 oktober 2024 @ 13:38:
Hier ook dual beton voeten geplaatst op ons platte dak, is een mooie oplossing bij weinig ruimte zodat je geen overlappend schaduwval krijgt van de panelen. En de betonvoeten zijn gelijk je ballast.

[Afbeelding] [Afbeelding]

Ik heb ze hier vandaan gehaald:
https://www.degrootbeton....nnepaneel-steun-plat-dak/

Ja top, ik verwacht ook dat het zo uiteindelijk eruit komt te zien!

Ik begrijp ook dat je hier 20 graden HH zou kunnen kiezen. Wat hebben jullie uiteindelikj gekozen?

[ Voor 5% gewijzigd door darkfujita op 28-10-2024 14:03 ]

[Pazo]

Die van mij 'Lang model 5 graden'.

[AUijtdehaag]

De lange steun is enkel verkrijgbaar in 5 graden (zou ik niet doen, worden erg snel vuil)

Sunsolar heeft de lange steunen in max 10 graden

[ Voor 8% gewijzigd door AUijtdehaag op 28-10-2024 14:08 ]

[darkfujita]

Okay max 10 graden zal het dan worden. Denk dat dit dan de oplossing zal zijn. Ook dank voor de tip van de windkap. Echter zal de achterkant tegen de gevel aanleggen, maar dit lijkt me ook handig ivm vogels / katten etc.

[epicfailguy23]

Ik zie voor weinig schaduw vlakken? Waarom dan micro omvormers en geen string? dit zal ook aanzienlijk schelen in de kosten. Als je deze redelijk normaal sized kan je de toekomsite panelen hier ook bij plaatsen.

[Pazo]

epicfailguy23 schreef op maandag 28 oktober 2024 @ 14:28:
Ik zie voor weinig schaduw vlakken? Waarom dan micro omvormers en geen string? dit zal ook aanzienlijk schelen in de kosten. Als je deze redelijk normaal sized kan je de toekomsite panelen hier ook bij plaatsen.

Er is meer dan alleen het kostenplaatje. Om wat te noemen:

* Elk paneel heeft zijn eigen micro omvormer, dus productie en monitoring per paneel,
* Indien 1 micro omvormer of paneel kapot gaat, blijft de rest werken,
* Geen centrale omvormer in huis: bespaart ruimte en geen geluid /gezoem in huis,
* Laag voltage op dak,
* Lage opstartspanning, zelfs bij een regenachtige dag heb je iets opbrengst,
* Bij te hoge netspanning schakelen enkele omvormers af totdat het voltage weer onder de 253V komt, de rest blijft werken,
* Zeer betrouwbaar: extreem laag uitvalpercentage (0,05%) en 25 jaar garantie,
* Relatief eenvoudig uit te breiden, handig voor de DHZ'er.

TS geeft aan in de toekomst te willen uitbreiden met meerdere dakvlakken.

[darkfujita]

epicfailguy23 schreef op maandag 28 oktober 2024 @ 14:28:
Ik zie voor weinig schaduw vlakken? Waarom dan micro omvormers en geen string? dit zal ook aanzienlijk schelen in de kosten. Als je deze redelijk normaal sized kan je de toekomsite panelen hier ook bij plaatsen.

Klopt, veel discussies hierover gehad. Komt omdat ik nu nog niet weet hoe veel panelen ik in de toekomst nodig heb of kan plaatsen. Zo ook totaal geen idee van onze efficiency betreft eigen gebruik (en energie behoefte).

Hierdoor kan het zijn dat ik dus nog 8 panelen extra ga aanschaffen. Of 6. Of misschien wel 10. Dat betekent dat ik nu flinke investering moet doen om een 'toekomst bestendige' omvormer te kopen die zowel minimaal 8 als maximaal (?) aan kan.

In de toekomst schalen lijkt me daarom perfect. Kan ook zijn dat de ontwikkelingen hard gaan (grotere panelen met bijv 600wp met dezelfde maten) en prijzen zakken (zoals je nu ook ziet). Dus op lange termijn zullen de extra kosten meevallen, en heb ik juist extra flexibiliteit.

[darkfujita]

Wellicht nog een vraag voor jullie; aan de zijkant van ons huis is nu ook een dak. Hier heb ik ongeveer tot 13~14uur zon. Daarna valt deze weg ivm de achtergevel.

Zou het zin hebben om hier ook nog een paneel op oost te zetten? Zie groene cirkel

[ Voor 31% gewijzigd door darkfujita op 30-10-2024 10:22 ]
