Aan mijn huidige elektrische installatie wil ik een 3-fase laadpaal toevoegen.
Hierbij wil ik een load balancing module via P1 op de slimme meter gaan gebruiken.
Het is mij alleen niet geheel duidelijk of en hoe ik mijn groepenkast moet uitbreiden.

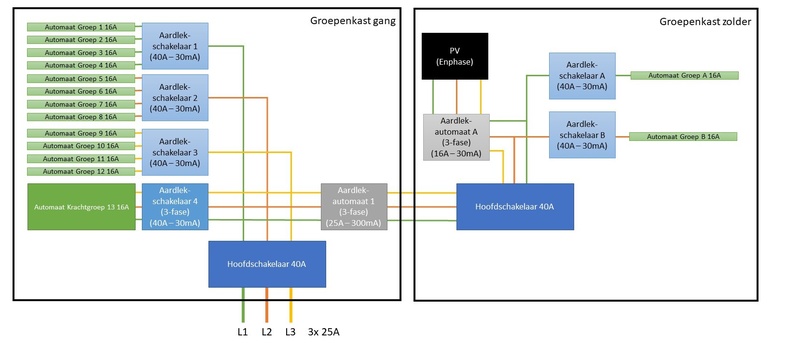

Onderstaande is een schets van mijn huidige situatie.
(Hierin heb ik voor het gemak de aarde en nul weggelaten)
:strip_exif()/f/image/D12hQcr8MhunlQ2sGurpG2Ey.jpg?f=fotoalbum_large)
De laadpaal moet in de groepenkast in de gang (meterkast) aangesloten worden (links op de schets).
Nu zie ik zelf hiervoor drie opties:
Hierbij wil ik een load balancing module via P1 op de slimme meter gaan gebruiken.
Het is mij alleen niet geheel duidelijk of en hoe ik mijn groepenkast moet uitbreiden.
Onderstaande is een schets van mijn huidige situatie.
(Hierin heb ik voor het gemak de aarde en nul weggelaten)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/D12hQcr8MhunlQ2sGurpG2Ey.jpg?f=user_large)
De laadpaal moet in de groepenkast in de gang (meterkast) aangesloten worden (links op de schets).
Nu zie ik zelf hiervoor drie opties:
- Het toevoegen van een extra krachtgroep automaat van 16A en deze op de 3-fase aardlekschakelaar (nummer 4 linksonder) aansluiten.
(De huidige krachtgroep (nummer 13) is alleen voor de inductiekookplaat) - Het toevoegen van een extra 3-fase aardlekautomaat van 16A direct op de hoofdschakelaar.
- Het toevoegen van een extra krachtgroep automaat op de 3-fase aardlekautomaat van 25A..
[ Voor 15% gewijzigd door Marcel_23 op 19-10-2024 19:48 ]
