Mogelijkheden PV uitbreiden tbv Victron energie opslag - Duurzame energie en installaties

zondag 13 oktober 2024 17:48

Acties:

0 Henk 'm!

Topicstarter

Foto's

Afbeeldingslocatie: https://tweakers.net/i/tLxkhBG3ByfgoWf1bxbn8TEzs2Q=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/XA4Vtywum1Jh0DysaymQ01Ti.jpg?f=user_large

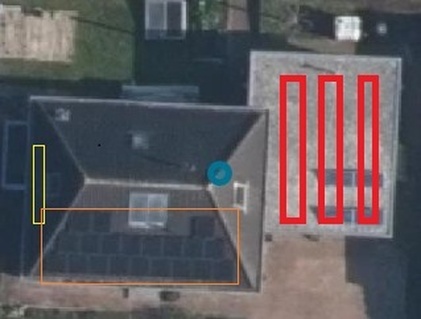

OP DE FOTO
Oranje vak bestaand systeem pal zuid helling 45 graden 20 x SF170 paneel gekoppeld aan 1 fase Omnik 4000 TL ~ opbrengst ~ 3500-4200 kWh per jaar

Rode vakken
Gewenste uitbreiding met 3 x4 panelen ~ 440 Watt gekoppeld aan Victron 250/70 MPPT lader

Geel
Zoek optie om nog 2 of 3 panelen op westzijde 45 graden te leggen

Beschikbare (dak)ruimte

42 m³ garage plat dak

Schaduw

Van buren enigzins, dak is ca 15 meter verder zuid-oost

Jaarverbruik

3600 kWh ( zonder huidige PV

Huidige elektriciteitsaansluiting

3x25A

Budget en doel

Meer PV om de accu's op teladen met zon

Wie gaat het project uitvoeren

Zelf

Bijhouden van data

mppt lader Victron

Reeds verkregen offertes

Nog niet

Regio

Uiterste Noorden NL

Opzet 1 van ZonnepanelenSuper.nl

1 Victron Energy SmartSolar MPPT Charge Controller 250/100 VE.CAN € 466,12 excl BTW
12 Full Black Suntech 435Wp glas-glas bifacial 25 jaar garantie € 828,00 excl BTW

3 Blubase Connect landscape montageset voor 1x4 panelen
5x basiselement:
Blubase Connect basiselement landscape tot 15 € 392,98 excl BTW

8x beplatingsschroef: Beplatingsschroef 6,5x19 24 x € 7,93 excl BTW
Flatfix Fusion aardingsklem 3 € 7,44 excl BTW
4x achterplaat: Blubase Connect achterplaat landscape groot 12 € 131,90 excl BTW

2x ballastbak: Blubase Connect ballastbak landscape groot 6 € 113,06 excl BTW

Extra beplatingsschroeven voor ballastbakken: Beplatingsschroef 6,5x19 12 € 3,97 excl BTW

Afwerking:
Blubase Connect universele easyklem, aluminium 30 € 57,02 excl BTW
Zijplaten:
Blubase Connect set Zijplaten Zuid Landscape 3 € 51,57 excl BTW
Ophoogblokken:
Blubase Connect ophoogblok 30 € 111,57 excl BTW

Voordeel deze levert ook de Victron MPPT lader

Solar Bouwmarkt

12 JA Solar 445WP Bifacial zwart/wit zwart frame €75,00 €900,00
Blubase Connect 4 panelen 1706-1814MM - Montageset Zuid Landscape
€234,00 €702,00
Blubase Connect Blubase Ophoogblok €5,50 €165,00
Blubase Connect Koppelstuk Portrait 70 cm. €7,00 €21,00

Kosten

Zonder bedrading ed is Solar Bouwmarkt goedkoper ( zonder Victron lader bij Zonnepanelensuper)

Ik kan proberen de lader apart te kopen alleen gaat dat minder makkelijk als je niet een geheel systeem is.

Vragen

Blubase noemt dit systeem consequent zuidopstelling waarom ?
Is het handig om zo alles op oost te leggen ?

Ik zit in windregio1 en mag de blubase calculator niet gebruiken, ik vermoed extra ballast nodig te zijn klopt dat ?
Ik blijf ruim 0,5 meter van de dakrand, garage is 2,95 meter hoog.

http://www.pvoutput.org/list.jsp?id=46229&sid=42168

dinsdag 15 oktober 2024 21:48

Acties:

+1 Henk 'm!

RobertV70

Ze noemen het zuid, want het andere heet oost/west, het is maar een naam, maakt niet uit welke kant je het opzet.
Als je alles op oost legt heb je minder opbrengst, maar wellicht wil je de piek in combinatie met de andere panelen vermijden. Een online ballastplan tool is er wel, en anders kan ik evt. 1 voor je maken.
