Onverwachte type pin sockets op de PSU

[JBeavon]

Heb recent de Delta GPS-1000DB A gekocht. Deze kwam met 2 (8 pin / 6+2 / 6+2 pin) PCIE kabels. Aangezien ik meer wou aansluiten kocht ik online 2 extra PCIE kabels en was verbaasd toen deze niet in de PSU passen.

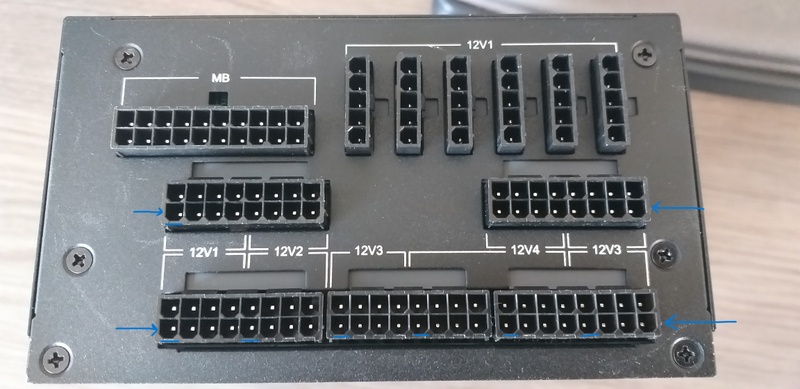

Nu blijkt dat de GPS-1000 op de onderste rij van de pins alleen maar (beveled / zonder de onderste hoeken) pins heeft. Alle PCIE kabels die ik online kan vinden hebben tenminste een vierkante pin (normaliter de linker onderste).
...

Zijn dit en helemaal ander type kabels, en hoe vind ik deze? Ze bestaan blijkbaar wel aangezien er 2 in de verpakking zaten. Maar een search op de specs van de kabel brengt ook niet veel op. (AWM E317074 VW-1 80C 300V 2468 18AWG YIYI)

Hopelijk kan iemand mij helpen om tot bij de juiste kabels of namen ervan to komen?

[Umbrah]

Modulaire voedingen zijn aan de psu zijde niet gestandaardiseerd. Je weet niet wat live is, en wat gnd is. Daarom altijd enkel modulaire kabels van het type voeding gebruiken. Zelfs binnen fabrikanten veranderen pinouts tussen types

[Uszka]

Maar goed dat ze niet passen want anders had het je waarschijnlijk een videokaart gekost. 12v op gnd kunnen ze niet tegen. Maar wat heeft jou doen besluiten om deze voeding te kopen? Het is een oud platform dat niet lekker gaat met recente high end videokaarten. De 1000w helpt wel maar is absoluut niet beter dan een 750w ATX3.x voeding.
Overigens zou deze voeding met 6 PCIe connectors aan 3 kabels moeten komen. Je bent 1 kabel kwijt?

[99ruud99]

Zorg altijd dat je zelfde merk EN zelfde model koopt. Dus geen "andere" kabels combineren met een voeding.
Wel kan je verleng kabels kopen, en die gebruiken... maar dat zorgt eerder voor minder vermogen dan meer vermogen.

Merken voedingen (en zelfs modellen) hebben namelijk allemaal een eigen indeling / pinout. Het uiteinde dat je op het bord prikt is wel gestandaardiseerd. (behalve als je een OEM pc koopt, vandaar dat die minder makkelijk up te graden zijn)

[yercules]

Ik heb deze voeding dus ook. En ik heb een 12VHPWR adapter nodig.
De handleiding van deze voeding kan ik nergens vinden. Welke kabel heb ik nodig?

[Uszka]

yercules schreef op vrijdag 28 maart 2025 @ 18:46:
Ik heb deze voeding dus ook. En ik heb een 12VHPWR adapter nodig.
De handleiding van deze voeding kan ik nergens vinden. Welke kabel heb ik nodig?

De adapterkabel die bij de videokaart geleverd wordt. Anders een nieuwe moderne voeding met de juiste connectors kopen ipv deze Delta met oud platform gebruiken.

[ikverhaar]

yercules schreef op vrijdag 28 maart 2025 @ 18:46:
Ik heb deze voeding dus ook. En ik heb een 12VHPWR adapter nodig.
De handleiding van deze voeding kan ik nergens vinden. Welke kabel heb ik nodig?

Theoretisch is het mogelijk om te meten welke pin positief en welke negatief is, om vervolgens van een 16-pin Molex Minifit Jr. stekker de onderste rij netjes te snijden zodat ie past en dan een 12vhpwr kabel te maken.

In de praktijk zou ik gewoon de meegeleverde adapter gebruiken (of mijn voorkeur: een videokaart met pcie-stekkers die niet smelten )

[yercules]

Helaas heb ik die niet meegekregen bij m'n videokaart die ik onlangs gekocht heb (4070 Ti Super)
Volgens de gpu fabrikant hoort er een 2x8 pin adapter bij:
https://www.inno3d.com/pr...per-twin-x2#specification


Maar ik heb genoeg ruimte om een 4x8pins naar 12VHPWR te nemen. Kan ik dat doen? Ik heb gehoord dat die dingen weleens smelten, en zo verdeel ik het onder 4 connectoren.

Dit is de kabel die ik op het oog heb:
https://www.amazon.nl/-/e...n-Cable-PCI/dp/B0BJZCCMY1

[ Voor 9% gewijzigd door yercules op 28-03-2025 20:10 ]

[nelizmastr]

yercules schreef op vrijdag 28 maart 2025 @ 20:06:
Helaas heb ik die niet meegekregen bij m'n videokaart die ik onlangs gekocht heb (4070 Ti Super)
Volgens de gpu fabrikant hoort er een 2x8 pin adapter bij:
https://www.inno3d.com/pr...per-twin-x2#specification


Maar ik heb genoeg ruimte om een 4x8pins naar 12VHPWR te nemen. Kan ik dat doen? Ik heb gehoord dat die dingen weleens smelten, en zo verdeel ik het onder 4 connectoren.

Dit is de kabel die ik op het oog heb:
https://www.amazon.nl/-/e...n-Cable-PCI/dp/B0BJZCCMY1

Het maakt niet uit over hoeveel kabels je de belasting verdeelt, want het probleem zit in de 12VHPWR aansluiting, niet de PCIe 8-pins erachter.
Ook trekt een 4070Ti niet genoeg stroom om 4x PCIe 8-pin te vereisen. Dat is namelijk volgens spec 600W aan capaciteit (150W per 8-pin).

[yercules]

Klopt, het is overkill. Maar het is gelukt met die kabel.
Dank iedereen voor het antwoorden!
