Ik heb een zonnepanelen installatie met de volgende karakteristieken:

29 x JA Solar 365 Wp (JAM60S21) verdeeld over 2 strings. Alles hangt pal op West en heeft geen schaduw.

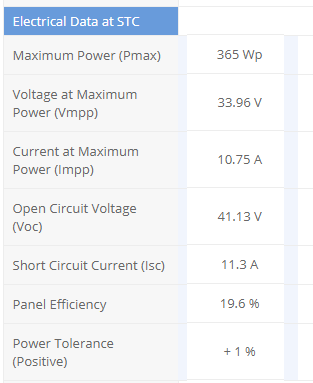

Afbeeldingslocatie: https://tweakers.net/i/pxQxn8two9WawZ5HdCWbbkvQp9Q=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/5MoEChOMlJdSUi36tBUoQhzg.png?f=user_large

Omvormer: GoodWe GW10KT-DT

Afgelopen dagen zag in de app (Semsportal) dat de spanning over de strings ongelijk verdeeld is.

String 1: (momenteel) 566,6V / 5.6A
String 2: (momenteel) 389,6V / 5.5A

Kan ik iets afleiden van deze voltages? Ook als het systeem net opstart? Of nu in het naseizoen? Ik zie dat de waardes gedurende dag wat fluctueren.

Ik las dat je gemiddeld voor een paneel 40v kunt pakken tijdens het design. En dit past ook redelijk bij de karakteristieken van mijn panelen (zie plaatje) dan kom ik op de volgende rekensom:

String 1= 566 / 40 = ~ 14 Panelen
String 2 = 389 / 40 = ~ 9 panelen.

Bij 29 panelen verwacht ik 15 om 14 per string. Daar alls pal west is en geen schaduw.

In het eerste jaar was het restultaat 10.600 kWh (2022)
In het tweede jaar was het resultaat 10000 kWh (2023)
In het huidige jaar is het resultaat tot nu toe 8611 kWh

Als ik de resultaten van vorig jaar optel bij het huidige resultaat kom ik op een eindstand van ongeveer 9464 (positief) en 9100 (laag).

Mijn vraag zit hem aan het verschil in voltage op de strings. Ga ik ergens nat? En kan ik afleiden aan de voltages hoeveel panelen er per string aangesloten zijn.

Ik heb overigens geen documentatie hoe ze dit hebben aangesloten.

Beste antwoord (via TF op 04-10-2024 12:31)


  • Maestro
  • Registratie: Februari 2001
  • Laatst online: 17-09 22:18

Maestro

Verder met Jefferson vliegtuig

Zoiets?

Totale spanning: 566,6V+389,6V=956,2V
956,2V / 29 panelen = 32,96V per paneel gemiddeld.

566,6V/32,96V = ~ 17 panelen
389,6/32,96V = ~ 12 panelen

Die 41,13V open collector spanning geldt voor een onbelast paneel en is te hoog om mee te rekenen.
De 33,96V uit de specsheet is de maximum spanning wanneer het paneel wél belast wordt.

Wire telegraph is a kind of a very, very long cat. You pull his tail in NYC and his head is meowing in LA. Do you understand this? And radio operates the same way: you send signals here, they receive them there. The only difference is there's no cat

Alle reacties


Acties:
  • Beste antwoord
  • +2 Henk 'm!

  • Maestro
  • Registratie: Februari 2001
  • Laatst online: 17-09 22:18

Maestro

Verder met Jefferson vliegtuig

Zoiets?

Totale spanning: 566,6V+389,6V=956,2V
956,2V / 29 panelen = 32,96V per paneel gemiddeld.

566,6V/32,96V = ~ 17 panelen
389,6/32,96V = ~ 12 panelen

Die 41,13V open collector spanning geldt voor een onbelast paneel en is te hoog om mee te rekenen.
De 33,96V uit de specsheet is de maximum spanning wanneer het paneel wél belast wordt.
