Omzetten stadskaart naar 3D print

[Richard89]

Ik ben op zoek naar een site waar ik zelf een "line art streetmap" kan maken om te printen.

Deze website gevonden en dat is precies wat ik zoek, alleen dan om zelf te printen.
https://demurin.com/products/city-map-wall-art-designer

Ik zie dat deze site gebruik maakt van openstreetmap, maar ik vraag me af of dit dan voor iedereen beschikbaar is?

dit heeft niets te maken met de Bambu Lab printer, dus even afgesplitst naar een eigen topic

[ Voor 12% gewijzigd door _ferry_ op 03-10-2024 12:03 ]

[Zilverdael80]

Richard89 schreef op woensdag 2 oktober 2024 @ 13:50:
Ik ben op zoek naar een site waar ik zelf een "line art streetmap" kan maken om te printen.

Deze website gevonden en dat is precies wat ik zoek, alleen dan om zelf te printen.
https://demurin.com/products/city-map-wall-art-designer

Ik zie dat deze site gebruik maakt van openstreetmap, maar ik vraag me af of dit dan voor iedereen beschikbaar is?

Eerste google hit is wellicht al iets: https://wiki.openstreetmap.org/wiki/SVG
(SVG bestand kan je in tinkercad inladen en STL van laten maken)

[_Eend_]

Richard89 schreef op woensdag 2 oktober 2024 @ 13:50:
Ik ben op zoek naar een site waar ik zelf een "line art streetmap" kan maken om te printen.

Deze website gevonden en dat is precies wat ik zoek, alleen dan om zelf te printen.
https://demurin.com/products/city-map-wall-art-designer

Ik zie dat deze site gebruik maakt van openstreetmap, maar ik vraag me af of dit dan voor iedereen beschikbaar is?

Een tijdje geleden zag ik zo'n model van New York City op makerwold staan, toen ben ik gaan zoeken. Het is geen site, maar dit is de meest simpele manier die ik een tijdje geleden heb gevonden:

[Renegade666]

@_Eend_
Dat is wel leuk, zal vanavond even kijken als ik mijn gigantisch dorp daaruit kan halen

[_Eend_]

Renegade666 schreef op woensdag 2 oktober 2024 @ 14:18:
@_Eend_
Dat is wel leuk, zal vanavond even kijken als ik mijn gigantisch dorp daaruit kan halen

Ik ben benieuwd!

[flowrider84]

_Eend_ schreef op woensdag 2 oktober 2024 @ 14:11:
[...]


Een tijdje geleden zag ik zo'n model van New York City op makerwold staan, toen ben ik gaan zoeken. Het is geen site, maar dit is de meest simpele manier die ik een tijdje geleden heb gevonden: [YouTube: 3D Printing a City - Easiest Method - No Blender!]

Ik ben hier ook al een tijd naar aan het zoeken zonder succes. Deze en anderen methodes heb ik geen goed resultaat mee weten te krijgen omdat er geen hoogte informatie beschikbaar is voor de steden die ik getest heb.
Ik hoor het graag als iemand toch nog een goede guide voor EU heeft

[Renegade666]

_Eend_ schreef op woensdag 2 oktober 2024 @ 16:00:
[...]


Ik ben benieuwd!

na 15 min proberen, 3 accounts verder was het mij wel weer goed. wat k pakket is dat sketchup.

[Richard89]

Dank voor alle tips, maar het is me uiteindelijk gelukt met dezelfde tool als die de website gebruikt die ik had gelinkt.

Je moet een account aanmaken en dan kun je de gehele layout van de maps aanpassen.

Ik heb deze nu zo aangepast: https://api.mapbox.com/st...ue#14.26/52.80609/5.00161

Je kunt een print maken (als je in de editor zit) en die heb ik omgezet naar SVG, die in bambu studio inladen et voila.

[lekrutes]

Richard89 schreef op woensdag 2 oktober 2024 @ 21:46:
Dank voor alle tips, maar het is me uiteindelijk gelukt met dezelfde tool als die de website gebruikt die ik had gelinkt.

Je moet een account aanmaken en dan kun je de gehele layout van de maps aanpassen.

Ik heb deze nu zo aangepast: https://api.mapbox.com/st...ue#14.26/52.80609/5.00161

Je kunt een print maken (als je in de editor zit) en die heb ik omgezet naar SVG, die in bambu studio inladen et voila.

[Afbeelding]

Dit is ook geinig als kaart om een route te lopen. Soort van tastbare oleaat.

[my_fiero]

Richard89 schreef op woensdag 2 oktober 2024 @ 21:46:
Dank v......................
Ik heb deze nu zo aangepast: https://api.mapbox.com/st...ue#14.26/52.80609/5.00161
..............

heel mooi, alleen jammer dat dat aleen de wegen zijn en geen huizen

[3_s]

Ziet er wel tof uit.
Ook eens snel geprobeerd, maar als ik print en die omzet, krijg ik een vlakke tekening, waarop alles even hoog wordt afgedrukt.
Ik doe waarschijnlijk iets verkeerd, maar nu geen tijd om verder te zoeken.

[Fjeze]

Richard89 schreef op woensdag 2 oktober 2024 @ 21:46:
Dank voor alle tips, maar het is me uiteindelijk gelukt met dezelfde tool als die de website gebruikt die ik had gelinkt.

Je moet een account aanmaken en dan kun je de gehele layout van de maps aanpassen.

Ik heb deze nu zo aangepast: https://api.mapbox.com/st...ue#14.26/52.80609/5.00161

Je kunt een print maken (als je in de editor zit) en die heb ik omgezet naar SVG, die in bambu studio inladen et voila.

[Afbeelding]

Kan je een korte beschrijving maken hoe je dat doet? Ik zoek ook zoiets maar dan gewoon als platte tekening om te Laseren. Als ik op jouw link klik komt er een mooie zwart wit map uit. Hoe sla je die op en zet je die om?

[AlterEgo]

Ken je deze: https://anvaka.github.io/city-roads/?
Maak (2D) maps van elke stad. Ook te exporteren as svg of png.

[JW te R]

Zilverdael80 schreef op woensdag 2 oktober 2024 @ 14:01:
[...]

Eerste google hit is wellicht al iets: https://wiki.openstreetmap.org/wiki/SVG
(SVG bestand kan je in tinkercad inladen en STL van laten maken)

Net geprobeerd, maar dan moet je wel een piepklein kaartje maken, of een zeer grove resolutie instellen.
Die SVG bestanden worden erg groot, en dat lust Tinkercad niet.

[Richard89]

AlterEgo schreef op donderdag 3 oktober 2024 @ 16:31:
Ken je deze: https://anvaka.github.io/city-roads/?
Maak (2D) maps van elke stad. Ook te exporteren as svg of png.

Deze leek een stuk beter dan mijn oplossing omdat je meteen naar SVG kan, en met mijn trucje moet ik van PNG naar SVG waarbij sommige delen een beetje anders worden geconverteerd, maar met deze website krijg ik 1 blok waar ik verder weinig mee kan, in bambu studio dan. jij wel succesvol hetzelfde kunnen krijgen zoals mijn afbeelding een paar posts hierboven?

[Richard89]

Fjeze schreef op donderdag 3 oktober 2024 @ 16:15:
[...]


Kan je een korte beschrijving maken hoe je dat doet? Ik zoek ook zoiets maar dan gewoon als platte tekening om te Laseren. Als ik op jouw link klik komt er een mooie zwart wit map uit. Hoe sla je die op en zet je die om?

zeker! er is een optie om een print te maken, maar dan denk ik alleen in de editor modus (gok ik), en dan krijg ik een PNG die ik omzet online naar SVG.

Wel gemerkt dat niet alle wegen 1 op 1 overgezet worden, maar tijdens de conversie soms een beetje kunnen veranderen. het is nog niet de ideale oplossing, maar lijkt wel dat ik kan maken wat ik wil tot nu toe..

[Erasmo]

Fjeze schreef op donderdag 3 oktober 2024 @ 16:15:
[...]


Kan je een korte beschrijving maken hoe je dat doet? Ik zoek ook zoiets maar dan gewoon als platte tekening om te Laseren. Als ik op jouw link klik komt er een mooie zwart wit map uit. Hoe sla je die op en zet je die om?

Kijk eens naar Snazzy Maps.

[3_s]

Richard89 schreef op donderdag 3 oktober 2024 @ 21:32:
[...]


Deze leek een stuk beter dan mijn oplossing omdat je meteen naar SVG kan, en met mijn trucje moet ik van PNG naar SVG waarbij sommige delen een beetje anders worden geconverteerd, maar met deze website krijg ik 1 blok waar ik verder weinig mee kan, in bambu studio dan. jij wel succesvol hetzelfde kunnen krijgen zoals mijn afbeelding een paar posts hierboven?

Welke site gebruik jij om te converteren? Want ik krijg ook 1 blok. Getest met https://www.freeconvert.com/.

[Richard89]

3_s schreef op vrijdag 4 oktober 2024 @ 11:03:
[...]

Welke site gebruik jij om te converteren? Want ik krijg ook 1 blok. Getest met https://www.freeconvert.com/.

https://www.adobe.com/exp.../image/convert/png-to-svg

Ik had ook de background op doorzichtig gezet, maar bij mij zonder succes

[ Voor 11% gewijzigd door Richard89 op 04-10-2024 11:41 ]

[3_s]

Richard89 schreef op vrijdag 4 oktober 2024 @ 11:22:
[...]


https://www.adobe.com/exp.../image/convert/png-to-svg

Ik had ook de background op doorzichtig gezet, maar bij mij zonder succes

Top, die gecombineerd met Mapbox werkt.
In Fusion nog wat bijgesneden, hij is nu aan het printen.

Leuk idee!

[Standby]

Leuk idee, van het weekend er ook maar eens mee spelen.

[3_s]

Print is gedaan, goed gelukt.
Volgende keer wel ondersteboven printen, dan is de bovenkant mooier afgewerkt.
En misschien een manier zoeken om belangrijke plaatsen te markeren: ons huis, school, kerk, ...

[Standby]

3_s schreef op vrijdag 4 oktober 2024 @ 16:26:
Print is gedaan, goed gelukt.
Volgende keer wel ondersteboven printen, dan is de bovenkant mooier afgewerkt.
En misschien een manier zoeken om belangrijke plaatsen te markeren: ons huis, school, kerk, ...

Heb je een foto van het resultaat?

[3_s]

Snel-snel getrokken.
Dikte op 1cm gezet.

[_Eend_]

my_fiero schreef op donderdag 3 oktober 2024 @ 09:28:
[...]


heel mooi, alleen jammer dat dat aleen de wegen zijn en geen huizen

Huizen zijn lastig is mijn ervaring, ik heb het ook wel eens geprobeerd en toen kwamen de daken van huizen, kerken en andere gebouwen er niet goed uit. En juist van de meest herkenbare gebouwen, die wel vrij complexe daken hadden, zagen de daken er vreemd uit.

Ik heb er zelf nooit veel meer tijd in gestoken om dat recht te brijen, want daar gaat zoveel tijd in zitten. Maar het kan wel.

Wel jammer, want het was een print van een vestingstadje (denk aan Willemstad (NB), Naarden of Boertange) en de vesting zelf kwam er op zich wel mooi uit, maar die gebouwen springen nogal in het oog.

[3BPrinting]

_Eend_ schreef op vrijdag 4 oktober 2024 @ 21:50:
[...]


Huizen zijn lastig is mijn ervaring, ik heb het ook wel eens geprobeerd en toen kwamen de daken van huizen, kerken en andere gebouwen er niet goed uit. En juist van de meest herkenbare gebouwen, die wel vrij complexe daken hadden, zagen de daken er vreemd uit.

Ik heb er zelf nooit veel meer tijd in gestoken om dat recht te brijen, want daar gaat zoveel tijd in zitten. Maar het kan wel.

Wel jammer, want het was een print van een vestingstadje (denk aan Willemstad (NB), Naarden of Boertange) en de vesting zelf kwam er op zich wel mooi uit, maar die gebouwen springen nogal in het oog.

Grappig dat je Boertange aanhaalt, dat is de eerste print die ik online gezet heb. Ondertussen heb ik het process beter onder de knie, misschien binnenkort dit Boertange model updaten, zitten wat foutjes in. Hieronder mijn profiel met nog meer modellen in deze stijl.

https://makerworld.com/en/@userBrian

Voor de wegen van Manhattan en de kanalen van Amsterdam gebruik ik de Python library osmnx. Daar kun je een graph ophalen van een wegen/water-net en die met plot_graph exporteren naar png. Die png maak ik een vector van in Inkscape, die svg gooi ik in OpenScad om te extruden, dan heb je je stl. Om een of andere reden werkt plot_graph opslaan als svg niet in openscad, dat moet ik nog eens uitzoeken.

Voor boertange en Den Bosch hierboven gebruik ik 3dbag en ahn. Blender heeft er plugins voor en in Python heb je de library TouchTerrain die je aardig op weg moet kunnen helpen.
https://3dbag.nl/en/viewer
https://viewer.ahn.nl/

Ben aan het twijfelen om aan een 1meter bij 1meter print van Rotterdam te beginnen. Maar dat kost een hoop aan fillament en zal zo'n anderhalve maand duren om te printen. Om vervolgens het nergens te kunnen stallen. Die 60cmx60cm van Den Bosch was al een flinke kluif.

Hier nog wat meer info over welke tools ik gebruik:
https://www.reddit.com/r/..._0_print_failures_i_love/

[ Voor 23% gewijzigd door 3BPrinting op 05-10-2024 12:15 ]

[_Eend_]

3BPrinting schreef op zaterdag 5 oktober 2024 @ 12:04:
[Afbeelding]


[Afbeelding]

[Afbeelding]


[...]


Grappig dat je Boertange aanhaalt, dat is de eerste print die ik online gezet heb. Ondertussen heb ik het process beter onder de knie, misschien binnenkort dit Boertange model updaten, zitten wat foutjes in. Hieronder mijn profiel met nog meer modellen in deze stijl.

https://makerworld.com/en/@userBrian

Voor de wegen van Manhattan en de kanalen van Amsterdam gebruik ik de Python library osmnx. Daar kun je een graph ophalen van een wegen/water-net en die met plot_graph exporteren naar png. Die png maak ik een vector van in Inkscape, die svg gooi ik in OpenScad om te extruden, dan heb je je stl. Om een of andere reden werkt plot_graph opslaan als svg niet in openscad, dat moet ik nog eens uitzoeken.

Voor boertange en Den Bosch hierboven gebruik ik 3dbag en ahn. Blender heeft er plugins voor en in Python heb je de library TouchTerrain die je aardig op weg moet kunnen helpen.
https://3dbag.nl/en/viewer
https://viewer.ahn.nl/

Ben aan het twijfelen om aan een 1meter bij 1meter print van Rotterdam te beginnen. Maar dat kost een hoop aan fillament en zal zo'n anderhalve maand duren om te printen. Om vervolgens het nergens te kunnen stallen. Die 60cmx60cm van Den Bosch was al een flinke kluif.

Hier nog wat meer info over welke tools ik gebruik:
https://www.reddit.com/r/..._0_print_failures_i_love/

Dit was exact wat ik wilde hebben. Om even Utrecht als voorbeeld te pakken, zoiets heb ik ook geprobeerd te maken, maar dat lukte dus niet helemaal, en dan wilde ik niet eens details hebben, gewoon wat simpele vormen.

Ik ga binnenkort eens aan de slag met jouw uitleg

[Taalpolitie]
Er zit overigens wel een typfoutje in je Manhattan model, er staat Manhatten getypt, maar die laatste e moet een a zijn
[/Taalpolitie]

[3BPrinting]

_Eend_ schreef op zaterdag 5 oktober 2024 @ 12:47:
[...]




Dit was exact wat ik wilde hebben. Om even Utrecht als voorbeeld te pakken, zoiets heb ik ook geprobeerd te maken, maar dat lukte dus niet helemaal, en dan wilde ik niet eens details hebben, gewoon wat simpele vormen.

Ik ga binnenkort eens aan de slag met jouw uitleg

[Taalpolitie]
Er zit overigens wel een typfoutje in je Manhattan model, er staat Manhatten getypt, maar die laatste e moet een a zijn
[/Taalpolitie]

Thanks, gefixed, spelfouten zijn niet goed voor de vindbaarheid op MakerWorld.

3DBag is overigens nog steeds niet perfect als het op complexe daken aankomt. Zie bijvoorbeeld de Domkerk die ik op Makerworld heb staan. Hopelijk komt er snel een nieuwe versie van 3DBag zodra AHN5 gereleased is.

[ Voor 14% gewijzigd door 3BPrinting op 05-10-2024 12:55 ]

[Houtenklaas]

Wat facking mooi zeg, diepe buiging!

3BPrinting schreef op zaterdag 5 oktober 2024 @ 12:04:
[Afbeelding]


[Afbeelding]

[Afbeelding]

[...]


Grappig dat je Boertange aanhaalt, dat is de eerste print die ik online gezet heb. Ondertussen heb ik het process beter onder de knie, misschien binnenkort dit Boertange model updaten, zitten wat foutjes in. Hieronder mijn profiel met nog meer modellen in deze stijl.

https://makerworld.com/en/@userBrian

Voor de wegen van Manhattan en de kanalen van Amsterdam gebruik ik de Python library osmnx. Daar kun je een graph ophalen van een wegen/water-net en die met plot_graph exporteren naar png. Die png maak ik een vector van in Inkscape, die svg gooi ik in OpenScad om te extruden, dan heb je je stl. Om een of andere reden werkt plot_graph opslaan als svg niet in openscad, dat moet ik nog eens uitzoeken.

Voor boertange en Den Bosch hierboven gebruik ik 3dbag en ahn. Blender heeft er plugins voor en in Python heb je de library TouchTerrain die je aardig op weg moet kunnen helpen.
https://3dbag.nl/en/viewer
https://viewer.ahn.nl/

Ben aan het twijfelen om aan een 1meter bij 1meter print van Rotterdam te beginnen. Maar dat kost een hoop aan fillament en zal zo'n anderhalve maand duren om te printen. Om vervolgens het nergens te kunnen stallen. Die 60cmx60cm van Den Bosch was al een flinke kluif.

Hier nog wat meer info over welke tools ik gebruik:
https://www.reddit.com/r/..._0_print_failures_i_love/

[Standby]

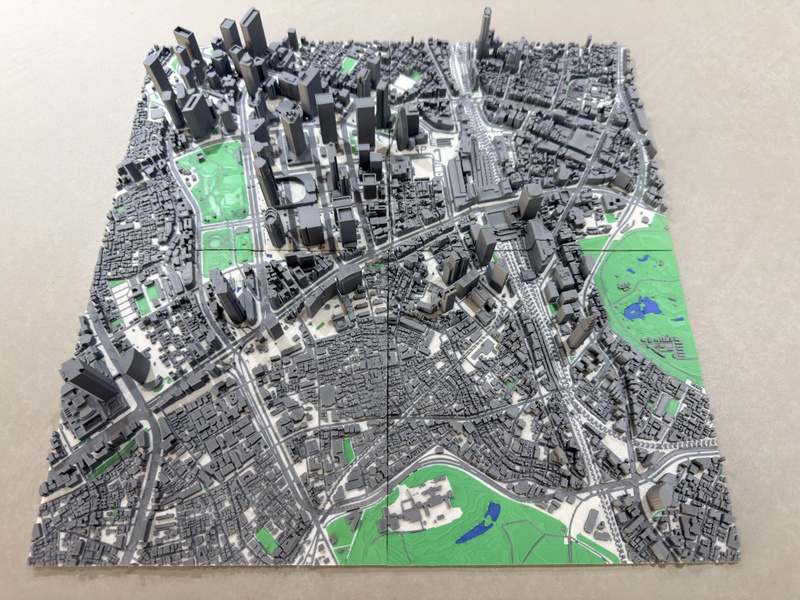

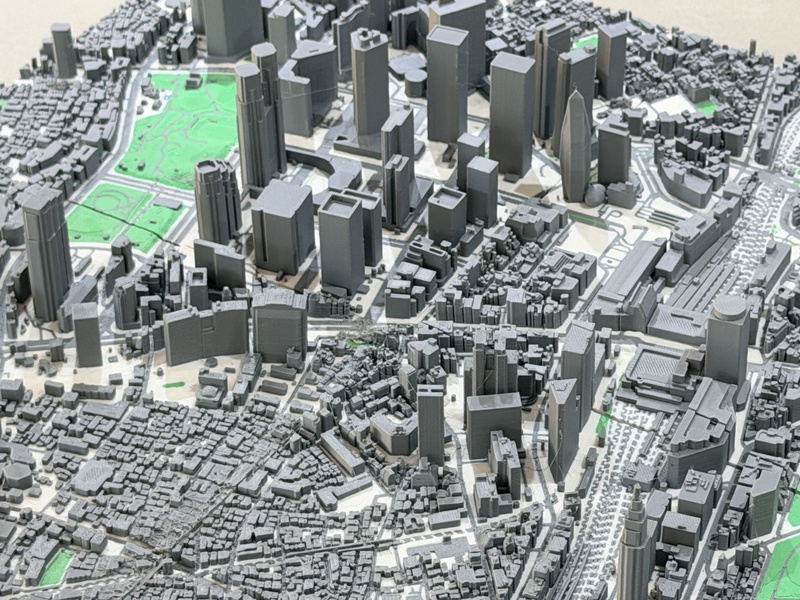

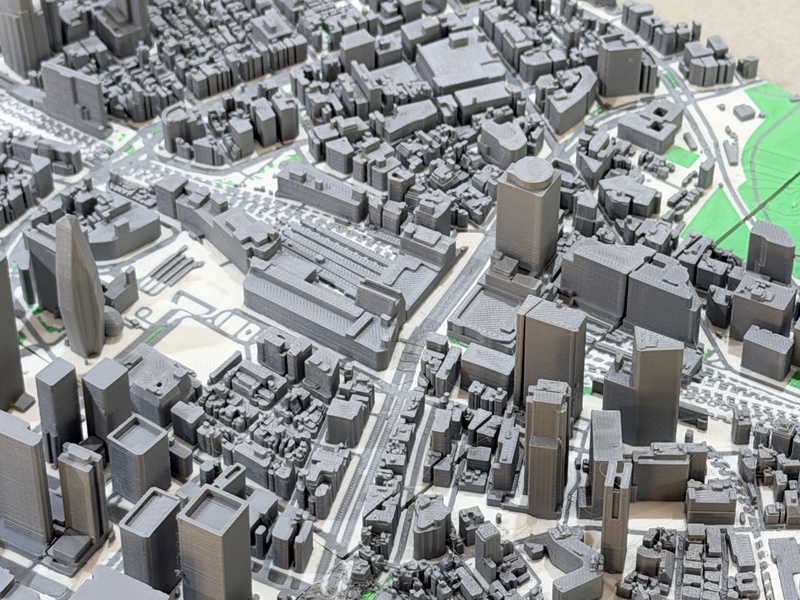

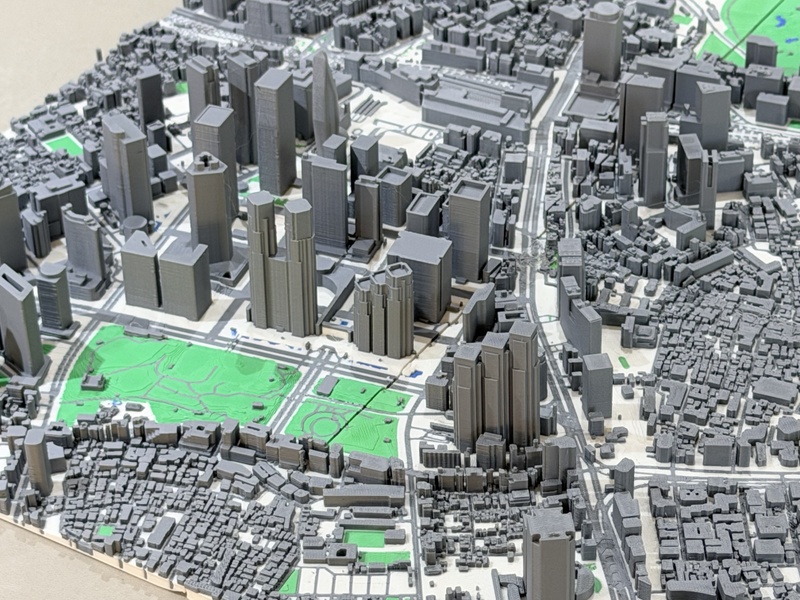

Na veel dingen geprobeerd te hebben is het me eindelijk gelukt. Met blender en een plugin waarmee je direct in blender zelf een regio op de kaart kan selecteren en importen.
Formaat is 20 bij 20 cm en het printen was ongeveer 11 uur.
Dit is trouwens een deel van Tokyo waar ik mijn vrouw ten huwelijk heb gevraagd

[ Voor 9% gewijzigd door Standby op 07-10-2024 21:40 ]

[Titanicfanatic]

@Standby hoe heb jij de wegen kunnen maken? Ik ben met Blender/BlenderGIS bezig geweest en na vele, vele frustrerende uren heb ik er iets fatsoenlijks uit weten te peuteren, maar wegen blijven lijntjes bij mij. Die zou je met solidify een dikte moeten kunnen geven, maar dat werkt bij mij niet.

[Standby]

Titanicfanatic schreef op vrijdag 11 oktober 2024 @ 11:09:
@Standby hoe heb jij de wegen kunnen maken? Ik ben met Blender/BlenderGIS bezig geweest en na vele, vele frustrerende uren heb ik er iets fatsoenlijks uit weten te peuteren, maar wegen blijven lijntjes bij mij. Die zou je met solidify een dikte moeten kunnen geven, maar dat werkt bij mij niet.

Zal vanavond even kijken, ik heb er een ander type object van gemaakt en er een bevel modifier op gedaan.
Maar weet het niet zo even uit mijn hoofd.
Kom er op terug.

[Standby]

Standby schreef op vrijdag 11 oktober 2024 @ 11:54:
[...]


Zal vanavond even kijken, ik heb er een ander type object van gemaakt en er een bevel modifier op gedaan.
Maar weet het niet zo even uit mijn hoofd.
Kom er op terug.

Oke, je moet als eerst de Ways:highway selecteren, dan ga je naar object/convert/curve.
Dan ga je naar object data propertys en zet er dan een bevel op.
Preset op support loops en dan spelen met de depth.

[Titanicfanatic]

Standby schreef op vrijdag 11 oktober 2024 @ 22:35:
[...]


Oke, je moet als eerst de Ways:highway selecteren, dan ga je naar object/convert/curve.
Dan ga je naar object data propertys en zet er dan een bevel op.
Preset op support loops en dan spelen met de depth.

Geen idee wat je met preset support loops bedoelt, maar ik heb er iets uit gekregen waar ik mee verder lijk te kunnen. Thanks!

[3BPrinting]

Wat vestingsteden gemaakt (Naarden, Heusden, Bourtange). Begin er steeds handiger in te worden.

https://makerworld.com/en/models/749281

https://makerworld.com/en/models/749278

https://makerworld.com/en/models/749273

[Houtenklaas]

3BPrinting schreef op zaterdag 2 november 2024 @ 14:01:
[Afbeelding]

Wat vestingsteden gemaakt (Naarden, Heusden, Bourtange). Begin er steeds handiger in te worden.

https://makerworld.com/en/models/749281

https://makerworld.com/en/models/749278

https://makerworld.com/en/models/749273

Erg fraai!!!

[_Eend_]

3BPrinting schreef op zaterdag 2 november 2024 @ 14:01:
[Afbeelding]

Wat vestingsteden gemaakt (Naarden, Heusden, Bourtange). Begin er steeds handiger in te worden.

https://makerworld.com/en/models/749281

https://makerworld.com/en/models/749278

https://makerworld.com/en/models/749273

Erg mooi! Deze post heeft me doen besluiten om toch maar voor een AMS Lite te gaan, ookal wordt dat een beetje passen en meten in het kastje waar mijn A1 in leeft.

[3BPrinting]

_Eend_ schreef op zaterdag 2 november 2024 @ 18:17:
[...]


Erg mooi! Deze post heeft me doen besluiten om toch maar voor een AMS Lite te gaan, ookal wordt dat een beetje passen en meten in het kastje waar mijn A1 in leeft.

AMS is altijd mooi meegenomen natuurlijk.

[arjandijk162]

3BPrinting schreef op zaterdag 5 oktober 2024 @ 12:04:
[Afbeelding]


[Afbeelding]

[Afbeelding]
Krijg jij de plugin voor 3D bag aan het werk in Blender? Krijg python import fouten bij JSON bestanden. Heb nu OBJs gedownload.

[...]


Grappig dat je Boertange aanhaalt, dat is de eerste print die ik online gezet heb. Ondertussen heb ik het process beter onder de knie, misschien binnenkort dit Boertange model updaten, zitten wat foutjes in. Hieronder mijn profiel met nog meer modellen in deze stijl.

https://makerworld.com/en/@userBrian

Voor de wegen van Manhattan en de kanalen van Amsterdam gebruik ik de Python library osmnx. Daar kun je een graph ophalen van een wegen/water-net en die met plot_graph exporteren naar png. Die png maak ik een vector van in Inkscape, die svg gooi ik in OpenScad om te extruden, dan heb je je stl. Om een of andere reden werkt plot_graph opslaan als svg niet in openscad, dat moet ik nog eens uitzoeken.

Voor boertange en Den Bosch hierboven gebruik ik 3dbag en ahn. Blender heeft er plugins voor en in Python heb je de library TouchTerrain die je aardig op weg moet kunnen helpen.
https://3dbag.nl/en/viewer
https://viewer.ahn.nl/

Ben aan het twijfelen om aan een 1meter bij 1meter print van Rotterdam te beginnen. Maar dat kost een hoop aan fillament en zal zo'n anderhalve maand duren om te printen. Om vervolgens het nergens te kunnen stallen. Die 60cmx60cm van Den Bosch was al een flinke kluif.

Hier nog wat meer info over welke tools ik gebruik:
https://www.reddit.com/r/..._0_print_failures_i_love/

[arjandijk162]

Ik heb nog veel zwevende gebouwen en Fusion loopt volledig van op de obj files van gebouwen. Heb jij daar nog een tip voor?
