Badkamer ventilator blijft draaien

[alexandras]

Mijn vraag
...nieuwe badkamer ventilator blijft draaien

Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb
...misschien verkeerd aangesloten?

[Mr. Blonde]

Met vochtsensor zo te zien, met de blauwe schroevendraaier kun je de gevoeligheid van de vochtsensor instellen ergens tussen 60-100% en de tijdsduur dat de fan draait. Meestal 5-30 minuten.

Als je merk/type weet dan kun je de handleiding opzoeken waar dit beschreven staat.

[Holk]

Zit je aarde nou in de middelste?

[alexandras]

Ja daar zat de oude ook.

[m-vw]

Holk schreef op woensdag 2 oktober 2024 @ 12:30:
Zit je aarde nou in de middelste?

Zo staat het toch ook aangegeven? L/LT/N

Verder met @Mr. Blonde .

[franssie]

Voor zover ik weet: L is altijd stroom, LT is tijdelijke stroom (schakeldraad) en N is N


Met de stelschoeven kan je inderdaad de na-draai tijd instellen, maar aangezien deze continue stroom krijgt zal ie niet afslaan?

[D4NG3R]

m-vw schreef op woensdag 2 oktober 2024 @ 12:35:
[...]


Zo staat het toch ook aangegeven? L/LT/N

Verder met @Mr. Blonde .

LT, is bij mijn weten live toggle. Daar hoort geen aarde aan te hangen maar een schakelaar.

[m-vw]

D4NG3R schreef op woensdag 2 oktober 2024 @ 12:40:
[...]

LT, is bij mijn weten live toggle. Daar hoort geen aarde aan te hangen maar een schakelaar.

Je hebt gelijk. Heb hier een 'domme' hangen en daar vertrekt vanuit het kroonsteentje wel de aarding naar de behuizing.

Wat ik mij dan wel afvraag is of dat deze kabel daadwerkelijk aarde is.

[Holk]

m-vw schreef op woensdag 2 oktober 2024 @ 12:35:
[...]


Zo staat het toch ook aangegeven? L/LT/N

Verder met @Mr. Blonde .

Ik zou niet solliciteren als elektricien

[breew]

Ik heb altijd geleerd dat LT staat voor "Live Timer"... Soms ook "LS" genoemd (Live Switch).

Dus zeker niet je aardedraad. Als kan het voorkomen dat een beun-de-haas een aardedraad heeft gebruikt als schakeldraad... dat zou je even moeten testen.

[ Voor 33% gewijzigd door breew op 02-10-2024 13:04 ]

[m-vw]

Holk schreef op woensdag 2 oktober 2024 @ 12:54:
[...]


Ik zou niet solliciteren als elektricien

Laatste opmerking niet gezien?

[pagani]

Waarschijnlijk zit er een zwarte draad (de schakeldraad), die moet in LT. De ventilator zal dubbel geisoleerd zijn, dan is er geen aardeaansluitng voorzien. De zwarte draad is dan gekoppeld aan je verlichtingsschakelaar, verlichting aan > ventilator aan, verlichting uit > ventilator blijft aan zolang als staat ingesteld op de potmeter bovenaan.

[ Voor 37% gewijzigd door pagani op 02-10-2024 13:07 ]

[breew]

In principe werkt het als volgt:
- als de vochtigheidssensor boven de drempelwaarde meet, zal de fan aanslaan. Hij pakt dan de stroom vanuit de permanente "live" (de L-draad). Zodra de drempelwaarde onderschreden wordt, schakelt de fan zichzelf uit (nalooptijd is in de stellen met het ene stelschroefje).
- als de lamp wordt ingeschakeld, pakt de ventilator stroom van de LT/LS schakeldraad. Zodra de lamp weer uitgeschakeld wordt, gaat de fan ook uit (nalooptijd instelbaar met het andere schroefje).\


Dit staat ook op de ventilator zelf, op het schemaatje linksboven het blauwe 'schroevendraaiertje' (zie foto in TS)

[ Voor 10% gewijzigd door breew op 02-10-2024 13:16 ]

[Holk]

m-vw schreef op woensdag 2 oktober 2024 @ 13:05:
[...]

Laatste opmerking niet gezien?

Dat je het fout had, nee

[alexandras]

Opgelost dankzij Mr Blonde, ik ben zelf zo blond dat ik niet kon vermoeden dat dat blauwe ding een schroevendraaier was. Vochtschroefje volledig naar rechts gedraaid. Probleem opgelost. Thanks

[hhj]

Ik had (zo ongeveer dan) hetzelfde issue, maar dan erger: ongeacht hoe ik dat ding instelde bleef de ventilator altijd doordraaien waardoor ik continu een soort stofzuiger-geluid hoorde. Bloedirritant. Door tussen de interne stroomvoorziening vanaf de printplaat en de motor een condensator te plaatsen draait de motor nu zo langzaam dat hij niet meer hoorbaar is, maar toch goed afzuigt. Kwestie van ding openschroeven en even proberen hoeveel uF de condensator moet hebben om lekker te draaien zonder geluid.

[hhj]

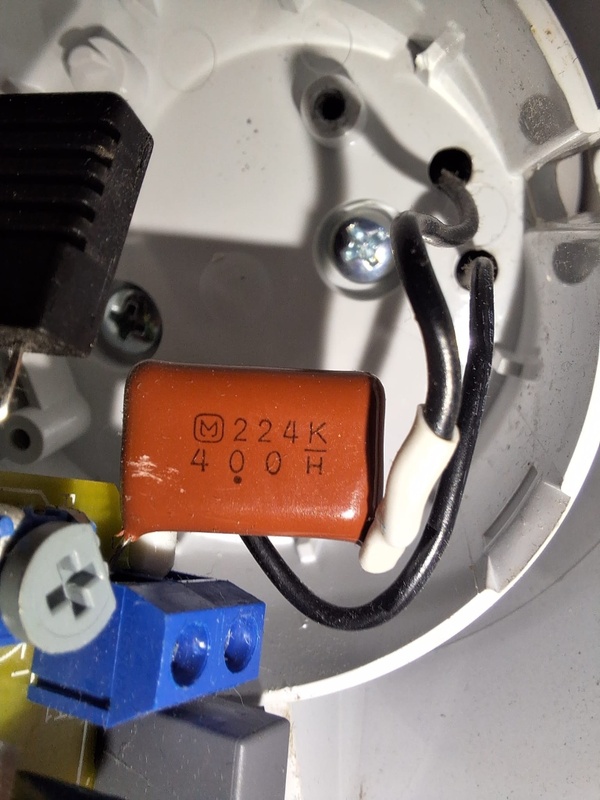

Vanwege interesse die er schijnt te zijn in mijn oplossing:
de condensator komt tussen de printplaat en de motor van de ventilator. De waarde van de condensator is een beetje gis- en probeerwerk; ik heb een vriend die hobbymatig versterkers in elkaar knutselt en een hele stapel condensatoren heeft liggen, hij heeft met trial en error (gewoon meerdere condensatoren proberen) een geschikte waarde gevonden en die er tussen gesoldeerd. Ding weer dichtschroeven en monteren & klaar! Nu draait de ventilator continu en onhoorbaar op lage snelheid.
Onbegrijpelijk dat dit niet gewoon ergens te koop is...

Benodigdheden: vriend met soldeerhobby :-)
