Welk stekkertje is dit?

[Elsdeniep]

Beste mensen,
Een korte vraag: welk model stekkertje is dit?
https://imgur.com/odkWipM

Alvast hartelijk dank voor het meedenken.










Edit: ik kijk op deze site, maar heb geen idee waar ik ongeveer moet zoeken: https://connectorbook.com/identification.html?N=

[ Voor 4% gewijzigd door Elsdeniep op 01-10-2024 21:58 ]

[grasmanek94]

Volgens de gelinkte website "Economy Power II-1w" (EP II)

[ Voor 7% gewijzigd door grasmanek94 op 02-10-2024 09:57 ]

[Christoxz]

JST? Geen idee welke pitch

https://www.reichelt.com/...ing_1x2-polig_-_vh-185107

[br00ky]

Ik mis eigen inzet en duidelijkheid over je vraag. Waar komt dit stekkertje uit? Waarom wil je dit weten? Foto van de kopse kant? Zonder dit soort elementaire informatie wordt het voor ook lastig...

[Elsdeniep]

br00ky schreef op woensdag 2 oktober 2024 @ 10:08:
Ik mis eigen inzet en duidelijkheid over je vraag.

Ik heb een url bijgevoegd waar alle connectoren te vinden zijn (voor iemand die met connectoren bekend is. Niet voor mij, helaas...)

br00ky schreef op woensdag 2 oktober 2024 @ 10:08:
Waar komt dit stekkertje uit?

Wifi module type EWF644II van een Innova Airleaf SL fancoil.

br00ky schreef op woensdag 2 oktober 2024 @ 10:08:
Waarom wil je dit weten?

Eén connector ontbreekt.

br00ky schreef op woensdag 2 oktober 2024 @ 10:08:
Foto van de kopse kant? Zonder dit soort elementaire informatie wordt het voor ook lastig...

De 4e foto is een foto van de kopse kant.

[Elsdeniep]

Christoxz schreef op woensdag 2 oktober 2024 @ 10:07:
JST? Geen idee welke pitch

https://www.reichelt.com/...ing_1x2-polig_-_vh-185107

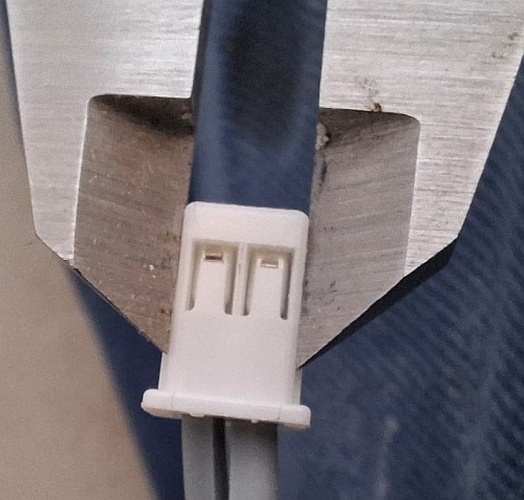

Dank voor de suggestie. Ik had deze al bekeken. Deze is echter breder ( 7.86 mm ipv 5,5 mm) en de JST heeft twee baantjes.
Het kan zijn dat die twee baantje niet uitmaken als ik goed kijk waar het stekkertje in gaat.

[Elsdeniep]

grasmanek94 schreef op woensdag 2 oktober 2024 @ 09:56:
Volgens de gelinkte website "Economy Power II-1w" (EP II)

Dank voor deze suggestie @grasmanek94. Deze lijkt er idd wel veel op. De breedte kan ik niet vinden. Reichelt heeft deze blijkbaar niet.
Met welke zoekterm zou ik nog kunnen zoeken om achter de afmetingen te komen?

[br00ky]

Elsdeniep schreef op woensdag 2 oktober 2024 @ 10:16:
Wifi module type EWF644II van een Innova Airleaf SL fancoil.

In dat geval heeft het weinig met computerhardware te maken. Schopje naar Modding, mechanica en elektronica.

[iMars]

Elsdeniep schreef op woensdag 2 oktober 2024 @ 10:30:
[...]

Dank voor deze suggestie @grasmanek94. Deze lijkt er idd wel veel op. De breedte kan ik niet vinden. Reichelt heeft deze blijkbaar niet.
Met welke zoekterm zou ik nog kunnen zoeken om achter de afmetingen te komen?

Mouser heeft het mogelijk wel...

[Elsdeniep]

Ik heb een schema van het bord.
Misschien helpt dat nog.

[g00s]

lijkt sterk op https://www.kiwi-electron...r-jst-xh-compatible-10997

[Malantur]

grasmanek94 schreef op woensdag 2 oktober 2024 @ 09:56:
Volgens de gelinkte website "Economy Power II-1w" (EP II)

Is het antwoord stiekem al niet gegeven? Als ik het in Google ingeef lijkt de connector er wel sprekend op.

[Elsdeniep]

Malantur schreef op woensdag 2 oktober 2024 @ 12:57:
[...]

Is het antwoord stiekem al niet gegeven? Als ik het in Google ingeef lijkt de connector er wel sprekend op.

Dat kan ik niet beoordelen want zoals ik eerder zei: ik kan niet zien hoe breed die connector is.
En ook: de connector in de link heeft 2 baantjes.

[ Voor 7% gewijzigd door Elsdeniep op 02-10-2024 12:59 ]

[redwing]

Elsdeniep schreef op woensdag 2 oktober 2024 @ 12:58:
[...]

Dat kan ik niet beoordelen want zoals ik eerder zei: ik kan niet zien hoe breed die connector is.
En ook: de connector in de link heeft 2 baantjes.

Die connectoren hebben normaal gesproken een pitch van 3.96mm

[Elsdeniep]

redwing schreef op woensdag 2 oktober 2024 @ 13:01:
[...]

Die connectoren hebben normaal gesproken een pitch van 3.96mm

De pitch van mijn connector is ongeveer 2.5 mm.

[Malantur]

Elsdeniep schreef op woensdag 2 oktober 2024 @ 13:03:
[...]

De pitch van mijn connector is ongeveer 2.5 mm.

Ze bestaan in 3 verschillende versies. Dan zal het allicht geen EP II zijn maar een EP 2.5.

Afbeelding komt uit deze PDF:
https://www.te.com/commer..._QRG_0811.pdf%7F1877285-6

[redwing]

Elsdeniep schreef op woensdag 2 oktober 2024 @ 13:03:
[...]

De pitch van mijn connector is ongeveer 2.5 mm.

Je kunt even hier kijken voor de precieze maten van de EP2 connectoren en hoe ze precies meten (drawing kiezen) : https://www.te.com/en/plp...outPL=false&instock=N&q2=

Maar klinkt alsof het een wat kleinere connector is dan de EP2

[OnTracK]

Ik kom op JST-XA: https://nl.rs-online.com/web/p/wire-housings-plugs/6028470
Volgens mij inclusief klein inkepinkje in de flange aan één kant

[RvRijn]

@OnTracK wat een toeval ik kwam ook uit op de XAP-02V-1:
https://www.digikey.nl/en...a909b6f6b122e008291e26e73

[Elsdeniep]

@OnTracK en @RvRijn dit lijkt heel dicht in de buurt te komen. Wow!
Inderdaad: er zit een inkeping aan één zijde!
@g00s suggereerde JST XH. Die lijkt twee "baantjes" te hebben aan de onderzijde.

Ik ga die XA bestellen en laat het weten als ze passen.

Enorm bedankt allemaal voor het meedenken over wat ik voor een simpele vraag hield.
Weer wat geleerd: er is een parallel universum van stekkertjes...

[ Voor 34% gewijzigd door Elsdeniep op 02-10-2024 13:27 ]

[Lothlórien]

Je mag het denk ik ook wel laten weten als ze niet passen.

[Elsdeniep]

XAP-02V-1 is het juiste stekkertje. Zojuist ontvangen!
Dank allen voor het meezoeken.
